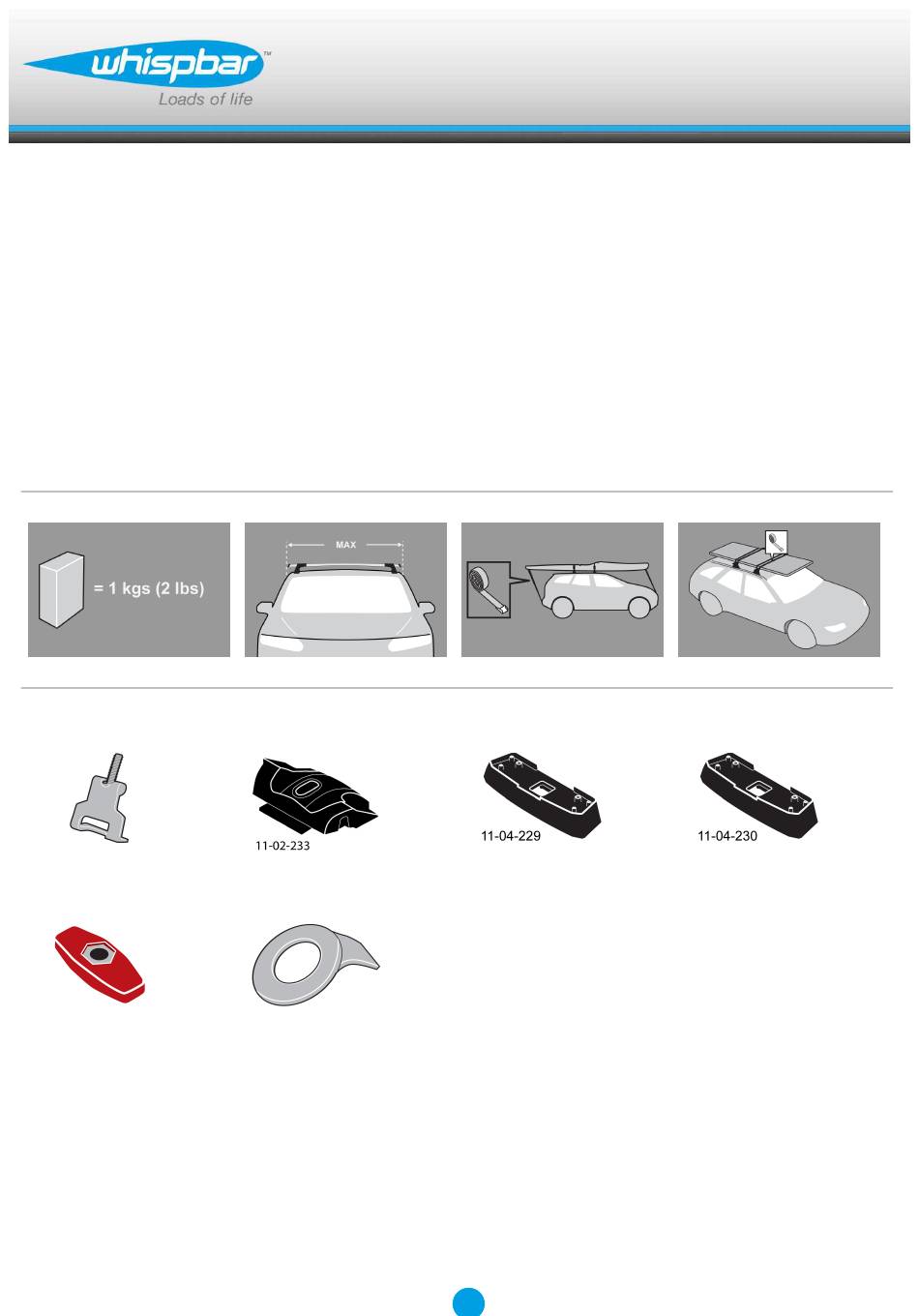

- Page 1 K372W Fitting Kit Fitting Instructions for Basic Carrier Instrukcja systemu montażu Revision No: 9D...
- Page 2 Fitting Kit K372W MAX kgs (lbs) Citroen C3 Panoramic Window, 5dr Hatch 09-16 70 kgs (154 lbs) 70 kgs (154 lbs) C3 Panoramic Window, 5dr Hatch 10-+ 70 kgs (154 lbs) 70 kgs (154 lbs) C3 Panoramic Window, 5dr Hatch 10-14...
- Page 3 Fitting Kit K372W C3 Panoramic Window, 5dr Hatch 09-16 (EU) -70mm 610mm 730mm 695mm -2 -3/4ths" 24" 28 3/4ths" 27 3/8ths" C3 Panoramic Window, 5dr Hatch 10-+ (NZ) -70mm 610mm 730mm 695mm -2 -3/4ths" 24" 28 3/4ths" 27 3/8ths" C3 Panoramic Window, 5dr Hatch 10-14 (AU)
-
Page 4: First Time Installation
Fitting Kit K372W First Time Installation Remove parts from inside the package and check. Contact your dealer if any parts are missing or damaged. This kit fits type A, B, C and D. These instructions show type A crossbar fitted. They also apply to type B, C and D. - Page 5 Fitting Kit K372W Use hex screwdriver to reverse adjusting screw 10 turns. Press adjusting screw and pull crossbar legs out. Refer to the crossbar instructions for crossbar adjustment method. Ensure each end of the crossbar is adjusted equally. Adjust crossbar in or out to suit vehicle.
- Page 6 Fitting Kit K372W Tighten adjusting screw to 5 Nm (3.7 ft lb) hand tight. Remove plastic clamp block by gripping bar leg with fingers and push firmly with thumbs until clamp block drops out behind leg. Select plastic internal block (from fitting kit) and insert into foot.
- Page 7 Fitting Kit K372W Refer to the underside of the pad for the part number. It is important to put the pads in the correct position on the vehicle. Letters refer to the pad part numbers and position. Pad Part Number:...
- Page 8 Fitting Kit K372W Fitment Open or remove fixed-point covers. Select four clamps and fit them to the inside of the fixed-point mounts on the vehicle. Repeat for all four positions. Mount crossbars over clamps. Ensure the pads are in the correct position and the clamp threads pass through the crossbar feet.
- Page 9 Fitting Kit K372W Place washer over clamp thread as shown. Ensure that tab is inserted into clamp block. Tighten the plastic knob. The side with the nut showing should be facing up. Ensure the plastic knob is in the position shown when fully tightened.
- Page 10 Fitting Kit K372W Check crossbar is securely attached to the vehicle. Use keys to fit and lock covers CAUTION: Recheck all fasteners immediately after a load is applied to the crossbars. Regularly check screws are tight.
-
Page 11: Maintenance
Fitting Kit K372W Maintenance Clean the car roof and surfaces of the product that will be in contact with the car roof. Follow the fitting instructions for fitting the product to your vehicle. Make sure all steps are carried out in order. - Page 12 Fitting Kit K372W Check and replace worn out or defective parts. Keep the product clean and maintained. Never drive into a car wash with the roof rack system fitted. Lubricate locks and adjusting screws at regular intervals. Remove the products from the vehicle when not in use.
- Page 13 Fitting Kit K372W Pierwszy montaż Sprawdź zawartość opakowania i upewnij się, czy zawiera wszystkie części znajdujące się na liście. Jeśli nie, skontaktuj się z odpowiednim sklepem. Kit pasuje do belek typu A, B, C oraz D. Instrukcja opisuje sposób montażu belek typu A.
- Page 14 Fitting Kit K372W Zdejmij osłony za pomocą klucza. Przyciśnij i usuń blokadę. Zamontuj stopy. Sprawdź czy oba końce belek mają taką samą długość. Wypośrodkuj równe odległości belek (patrz: instrukcja montażu belek) Montaż w punkty fabryczne Czytać na z przodu instrukcji znajdziesz...
- Page 15 Fitting Kit K372W Dokręć z siłą 5 Nm / 3.7 ft lb. Zdjąć blok zacisku z tworzywa sztucznego chwytając stopę poprzeczki palcami i mocno docisnąć kciukami aż blok zaciskowy wysunie się za stopę. Usuń wewnętrzną blokadę i umieść ją w stopie.
- Page 16 Fitting Kit K372W Zobacz numer pod spodem łapki. Bardzo ważne jest aby umieścić podkładek w odpowiednich miejscach na dachu samochodu Litery oznaczają podkładki oraz sposób ich rozmieszczenia. Rozmieszczenie podkładek: A = 11-04-229 B = 11-04-230 Nałóż gumowe podkładki na stopę.
- Page 17 Fitting Kit K372W Montaż Åpne eller fjern dekselet på fix point festet. Wybierz z zestawu łapki i umieść je we wewnątrz punktów fabrycznych. Powtórz czynność w czterech miejscach. Zamocuj belki nad łapkami. Forsikre om at putene er i korrekt posisjon og at braketten går gjennom takstativets...
- Page 18 Fitting Kit K372W Umieść podkładkę jak pokazano na rysunku. Upewnij się czy łapka jest poprawnie zamocowana. Skręć motylkiem. Ułóż motylek równolegle do dachu samochodu. Sprawdź czy motylek znajduje się w pozycji jak na rysunku. Powtórz czynność dla reszty stóp.
- Page 19 Fitting Kit K372W Upewnij się, czy belka została poprawnie zamontowana Zamknij osłony za pomocą klucza. UWAGA: Sprawdź czy dokładnie dokręciłeś śruby...
-
Page 20: Zasady Użytkowania
Fitting Kit K372W Zasady użytkowania Przed zamontowaniem belek oczyść powierzchnię dachu samochodu. Postępuj zgodnie z instrukcją montażu danego zestawu. Sprawdź czy nie pominąłęś żadnego punktu. Jeżeli nie pisze inaczej, ustaw belki w odległości min. 700mm. Jest to szczególnie istotne przy przewożeniu długich przedmiotów. - Page 21 Fitting Kit K372W Regularnie naoliwiaj zamki i zawiasy. Zdemotuj bagażnik dachowy jeśli go nie używasz. Yakima Europe Coöperatief U.A. Archimedesbaan 25 3439 ME Nieuwegein The Netherlands +31 2080 81425 www.whispbar.eu www.whispbar.info.pl Yakima Products, Inc. 4101 Kruse Way, Lake Oswego, OR 97035...
