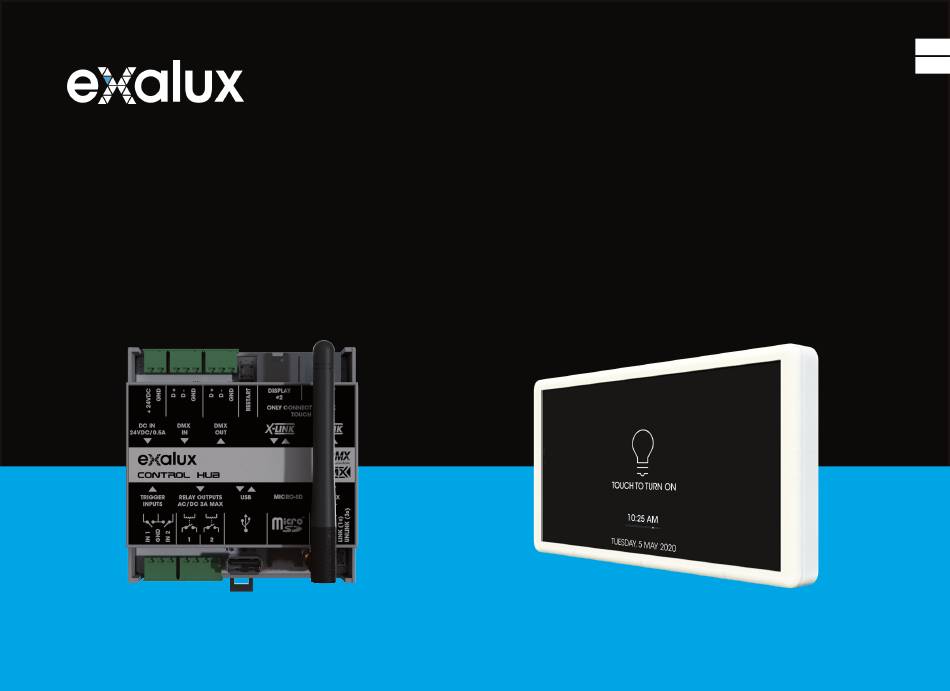

- Page 1 CONTROLTOUCH USER MANUAL MANUEL UTILISATEUR...
- Page 2 CONTROL HUB (A): DC input (B): DMX input (C): DMX output (D): Reset switch (E): X-LINK ports (F): DIN rail mount (G): Trigger inputs (H): Relay outputs (I): USB-A port (J): MicroSD slot (K): Antenna (SMA mount) SPECIFICATIONS DMX universe : Input voltage : 24VDC Interface :...
- Page 3 CONTROL HMI 5’’ (A): Proximity sensor (B): 5'' Capacitive display (C): Wall mount enclosure (D): X-LINK Port (E): MicroSD slot SPECIFICATIONS Display : IP Rating : TFT 5.0’’, 480x854, Capacitive Touch IP4X DMX universe : Certifications : CE, RoHS Power / data Input: Dimensions : RJ45 (X-LINK port) 76.2 x 139.4 x 24.8mm...
- Page 4 HOME The HOME screen is the main interface to use once the system has been configured. It allows simple control of the lights using the programmed memories. Home off screen Touch anywhere on the display to go back to the HOME screen Shows the current time and and turn on the lights using the date, in 12h or 24h format.
- Page 5 HOME The HOME screen is the main interface to use once the system has been configured. It allows simple control of the lights using the programmed memories. Home scenes screen Touch the buttons to select the memory to apply. The memory currently in use is highlighted in yelllow.
- Page 6 RECORDER Transfer your settings from another controller to the CONTROL TOUCH with the DMX recor- DMX BYPASS der, using the DMX input of the HUB interface. Provides...
- Page 7 SYSTEM Provides advanced control of the CONTROL TOUCH’s settings, including : display brightness, CRMX control, memory import/export, reset, ... Adjust the brightness of the display, Switch between the tabs to access all and select the inactivity behaviour. the settings available.
-
Page 8: Fixture Control
FIXTURE CONTROL Choose the lighting fixture from the library and adjust its settings using the sliders on the screen. The RELAY page provides control of the two internal relay outputs of the CONTROL HUB. Opens the fixture setup page, in order to choose the fixture parameters: •... - Page 9 FIXTURE CONTROL The FIXTURE SETUP screen is used to choose all the parameters of a fixture. The ZONES & MEMORIES screen provides zone adjustment and memory management. Enter the DMX address of the Fixture setup screen fixture. The address should match the Enable / Disable the fixture.
- Page 10 DMX BYPaSS Provides a secured way to control DMX fixtures, using an external DMX controller. The DMX received on the input port is forwarded to the DMX output and CRMX. INFO • This app can be used as backup, in order to still be able to control DMX fixtures, even if no memorie has been programmed, or if the touch screen is faulty.
- Page 11 RECORDER Transfer your settings from another controller to the CONTROL TOUCH with the DMX recorder, using the DMX input of the HUB interface. INFO Select the memory slot to use. • The recorder stores the data into an internal micro-SD card, allowing very •Grey: Memory free, ready to be...
-
Page 12: Memory Names
MEMORY NaMES Use this app to enter meaningful names for your memories, in order to get the most intuitive HOME screen possible. INFO • A memory name can be set even if the memory is currently empty. This allows two different workflows : - Set the memory name, then fill the memory with DMX. - Page 13 PROGRaM Allows to program automated behaviours, based on specific time & date, or from the trigger inputs of the CONTROL HUB. Trigger based programs Select the action to carry when the trigger input closes. Scroll and select a program to set up, among two trigger inputs based programs, and nine time based ones.
-
Page 14: Dual Display
DUAL DISPLaY INFO • The CONTROL TOUCH system can be used with either one or two CONTROL HMI5’’ displays. • Each display offers the same control capabilities detailed in this manual. There is no « master/slave » concept. • When using the HOME app: •... -
Page 15: Installation Diagram
INSTaLLaTION DIaGRaM EXALUX™ CONTROL HMI 5’’ RJ45 X-Link port #1 (MAIN CONTROLLER) FIXTURES EXALUX™ CONTROL HMI 5’’ RJ45 X-Link port #2 (OPTIONAL) CRMX™ DMX CONTROLLER FIXTURES / RECORDER (OPTIONAL) PUSH SWITCHES RELAY OUTPUTS (OPTIONAL) (MAX 3A/24VDC/240VAC) 24VDC EXALUX™ POWER SUPPLY... - Page 16 CONTROL HUB (A): Entrée d’alimentation DC (B): Entrée DMX (C): Sortie DMX (D): Bouton reset (E): Ports X-LINK (écrans) (F): Fixation rail DIN (G): Entrées trigger (H): Sorties relais (I): Port USB-A (J): Lecteur MicroSD (K): Antenne (SMA) CARACTERISTIQUES Univers DMX : Alimentation: 24VDC Interface :...
- Page 17 CONTROL HMI 5’’ (A): Capteur de proximité (B): Écran tactile capacitif 5'' (C): Montage mural (D): Port X-LINK (E): Lecteur MicroSD CARACTERISTIQUES Écran : Indice IP : TFT 5.0’’, 480x854, Tactile capacitif IP4X Univers DMX : Certifications : CE, RoHS Alimentation / données : Dimensions : RJ45 (X-LINK port)
- Page 18 HOME L’écran HOME est l’interface principale une fois que le système a été configuré. Il permet de contrôler simplement les éclairages en utilisant les mémoires. Écran « Home off » Toucher l’écran pour revenir à l’écran HOME, afin de pouvoir Indication de la date et l’heure, allumer éclairages,...
- Page 19 HOME L’écran HOME est l’interface principale une fois que le système a été configuré. Il permet de contrôler simplement les éclairages en utilisant les mémoires. Écran « Home scènes » Sélectionner mémoire à utiliser en appuyant sur le bouton correspondant. Onglets navigation, mémoire...
- Page 20 Retour à l’écran principal. SYSTEM Permet réglage MEMORY NAMES paramètres avancés Utiliser cette application pour CONTROL TOUCH, en particulier: renommer les mémoires, dans intensité de l’écran, contrôle le but d’obtenir un écran HOME CRMX, import/export le plus intuitif possible. PROGRAM mémoires...
- Page 21 SYSTEM Permet le réglage des paramètres avancés du CONTROL TOUCH, en particulier : intensité de l’écran, contrôle du CRMX, import/export des mémoires, … Réglage du rétroéclairage de l’écran, Onglets de navigation, permettant ainsi que son comportement en cas d’accéder à tous les paramètres.
-
Page 22: Fixture Control
FIXTURE CONTROL Sélectionner un équipement DMX à contrôler dans la librairie et ajuster ses réglages simplement. L’onglet RELAY permet pilotage des deux relais intégrés au CONTROL HUB. Accès à la page « fixture setup » permettant la sélection de : •... - Page 23 FIXTURE CONTROL FIXTURE SETUP permet de choisir les paramètres d’un équipement. L’écran ZONES & MEMORIES est utilisé pour le réglage des zones et la gestion des mémoires. Sélection de l’adresse DMX. Écran « Fixture setup » L’adresse doit être identique à celle réglée sur l’équipement.
- Page 24 DMX BYPaSS Permet de piloter des équipements DMX, en utilisant un contrôleur DMX externe. Les données DMX reçues sont retransmises sur la sortie DMX, ainsi qu’en CRMX. INFO Représentation graphique • Cette application peut être utilisée en secours, pour pouvoir piloter des équipements l’activité.
- Page 25 RECORDER Enregistreur DMX, permettant la mémorisation de données DMX provenant d’un contrôleur externe. INFO Selectionner une mémoire à • RECORDER sauvegarde les données sur une carte micro-SD interne, utiliser: permettant l’enregistrement de séquences de longue durée. L’utilisation de l’espace mémoire est renseignée sur l’écran. •Grise: Mémoire disponible.
- Page 26 MEMORY NaMES Utiliser cette application pour renommer les mémoires, dans le but d’obtenir un écran HOME le plus intuitif possible. INFO • Il est possible de nommer une mémoire même si celle-ci est vide. Ceci permet deux approches possibles : Onglets de navigation permettant - Nommer la mémoire, puis lui affecter des réglages DMX.
- Page 27 PROGRaM Permet de programmer l’exécution automatique de mémoires, basée sur la date et l’heure, ou sur l’état des entrées trigger du CONTROL HUB. Programme « trigger » Sélection de l’action à déclencher lorsque l’entrée trigger s’active. Sélection d’un programme à configurer, parmi deux...
- Page 28 INFO • Le système CONTROL TOUCH peut être utilisé avec un ou deux écrans CONTROL HMI 5’’. • Chacun des écrans offre les mêmes possibilités de réglage, décrites dans le présent manuel. Il n’y a pas de notion « maître / esclave ».
- Page 29 DIAGRAMME D’INSTaLLaTION EXALUX™ CONTROL HMI 5’’ Port RJ45 X-Link #1 (CONTRÔLEUR PRINCIPAL) APPAREIL EXALUX™ CONTROL HMI 5’’ Port RJ45 X-Link #2 (CONTRÔLEUR OPTIONNEL) APPAREIL ENREGISTREUR / CRMX™ CONSOLE DMX (OPTIONNEL) INTERRUPTEURS SORTIES RELAIS (OPTIONNEL) (MAX 3A/24VDC/240VAC) ALIMENTATION EXALUX™ 24VDC CONTROL HUB...
- Page 30 Displays are susceptible to mechanical shock and any force exerted on EXALUX cannot be responsible for material or personal the module may result in deformed zebra stripes, a cracked damage resulting from improper use of the product or display cell and broken backlight.
- Page 31 Ne serrez pas excessivement les vis, le support Garantie est en plastique et peut être endommagé. EXALUX ne peut être tenu pour responsable des dommages Les écrans sont sensibles aux chocs et toute force exercée matériels ou corporels résultant d’une mauvaise utilisation sur le module d’affichage peut entraîner des bandes...
- Page 32 DESIGNED MADE NANTES FRANCE DIMMING LIGHT CONNECT CONTROL EXALUX, 1 rue de la Noë 44322 Nantes Cedex 3 France | +33 9 72 45 70 43 | contact@exalux.eu...
