Item No. / Artículo N
/ Article n° : 8832
o
User's Manual / Manual de Usuario / Guide d'Utilisation
We are constantly improving our products so specifications are subject to change without notice.
Visit our website for the latest product information
Estamos mejorando nuestros productos constantemente, por lo tanto, las especificaciones están sujetas a cambios
sin previo aviso. Visite nuestro sitio web para obtener la información más reciente de los productos.
Nous améliorons constamment nos produits, alors les spécifications sont sujettes à changement sans préavis.
Visitez notre site Web, pour obtenir les dernières informations sur nos produits.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Lithium Cube 325 and is the answer not in the manual?

Questions and answers

Related Manuals for Wagan Lithium Cube 325

Summary of Contents for Wagan Lithium Cube 325

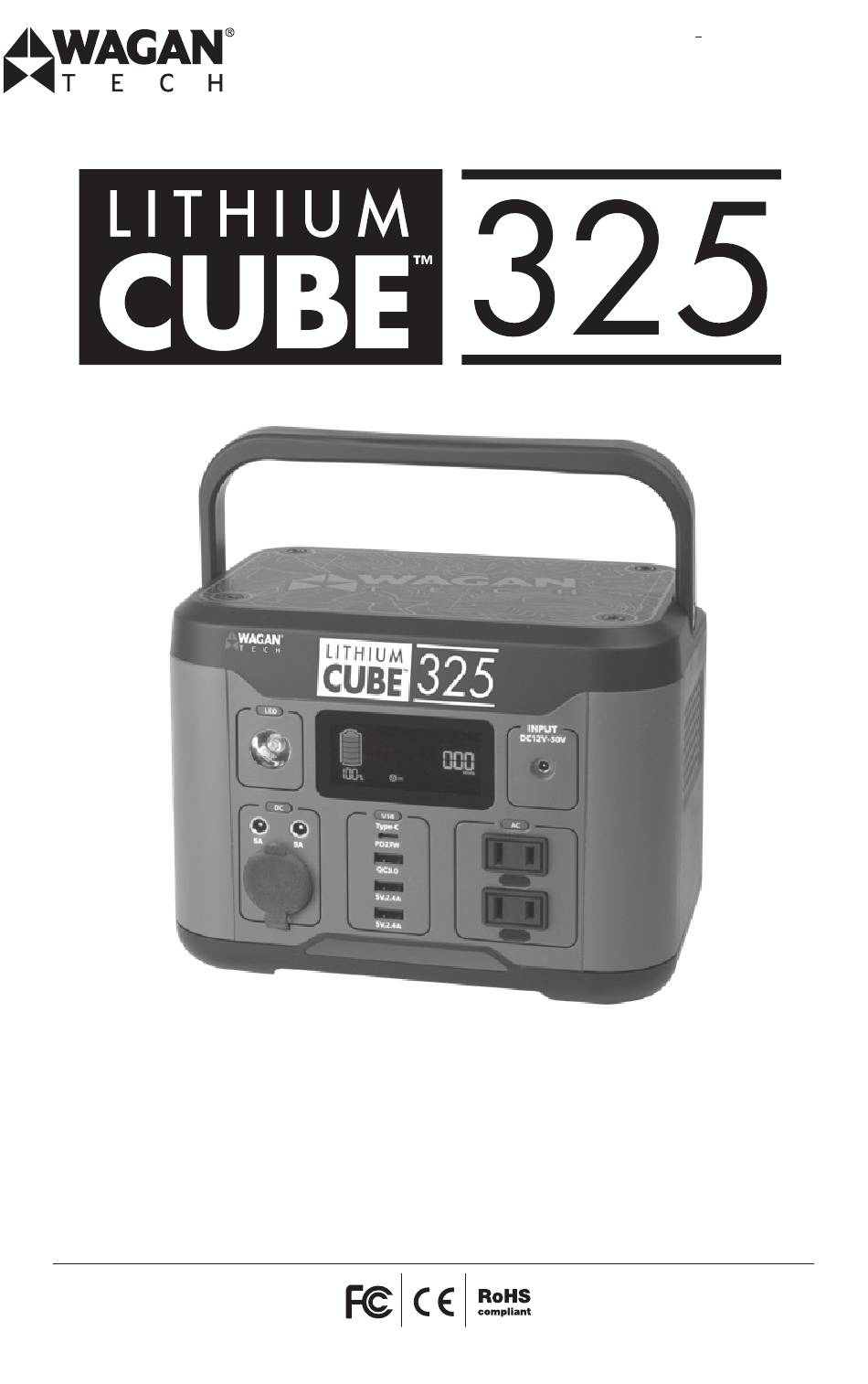

  • Page 1 Item No. / Artículo N / Article n° : 8832 User’s Manual / Manual de Usuario / Guide d’Utilisation We are constantly improving our products so specifications are subject to change without notice. Visit our website for the latest product information Estamos mejorando nuestros productos constantemente, por lo tanto, las especificaciones están sujetas a cambios sin previo aviso.

  • Page 2: Warnings, Cautions, And Notes

    Lithium Cube™ 325 by Wagan Tech ® INTRODUCTION Congratulations on your purchase of Wagan Tech ’s Lithium Cube™ . As supplied, the Lithium ® Cube is an advanced electrical system that can power AC appliances or operate and charge a variety of communication and entertainment devices. In an emergency, it can power home appliances.

  • Page 3: Major Features

    DC port to connect solar panels to the internal solar charge controller • Shape molded handles for easy lifting • Lithium-ion battery for long life Flashlight Screen Input USB-C Output Ports Socket Output Output © 2021 Wagan Corporation. All Rights Reserved Wagan Tech and wagan.com are trademarks used by Wagan Corporation...
  • Page 4 Lithium Cube™ 325 by Wagan Tech ® LED DISPLAY SCREEN The LED screen displays both the charge and discharge of the Lithium Cube. The current percentage of battery power remaining. The running time of the Lithium Cube. The amount of power currently being used.

  • Page 5: Charging Methods

    16 HOURS USING THE DC TO DC METHOD. 1. Note that the engine must be running while charging the Solar Lithium Cube to avoid discharging the vehicle’s battery. © 2021 Wagan Corporation. All Rights Reserved Wagan Tech and wagan.com are trademarks used by Wagan Corporation...

  • Page 6: Charging With Solar Panels

    Lithium Cube™ 325 by Wagan Tech ® 2. Plug the DC charging adapter into the Lithium Cube’s DC input port. 3. Plug the other end of the DC charging adapter into the vehicle’s accessory socket (cigarette lighter socket). 4. After charging the battery, disconnect the DC charging adapter from the vehicle accessory socket first, then from the Lithium Cube DC socket.

  • Page 7: Output Power

    1. Insert the 12V DC accessory plug into either the DC port or socket.. 2. Press DC output button. DC symbol should show on display. 3. Operate the appliance as usual. © 2021 Wagan Corporation. All Rights Reserved Wagan Tech and wagan.com are trademarks used by Wagan Corporation...
  • Page 8 Lithium Cube™ 325 by Wagan Tech ® 4. After use, disconnect the accessory plug and store the accessory. 5. Recharge the Lithium Cube as soon as convenient. AC OPERATING TIME USING INVERTER Below are typical AC products that can be operated by the Lithium Cube with estimated operating times.

  • Page 9: Led Flashlight

    Do not use Inverter with low quality ence in audio system ternating current shielding audio AC filtering system Replace audio system with high qual- ity noise filtering © 2021 Wagan Corporation. All Rights Reserved Wagan Tech and wagan.com are trademarks used by Wagan Corporation...

  • Page 10: Specifications

    Lithium Cube™ 325 by Wagan Tech ® Problem Possible Cause Solution Run time is less than Lithium Cube is not fully Charge using the AC charging expected charged adapter. Product power consumption Check the power or “wattage” rating is higher than expected...
  • Page 11 DC Charging Adapter DC cable length DC internal replaceable fuse DC Input Internal Solar Controller maximum panel wattage DC input voltage range 12-24V © 2021 Wagan Corporation. All Rights Reserved Wagan Tech and wagan.com are trademarks used by Wagan Corporation...

  • Page 12: Warranty Disclaimers

    Product is warranted to the original purchaser for a period of one (1) year from the original purchase date, to be free of defects in material and workmanship. WAGAN Corporation disclaims any liability for consequential damages. In no event will WAGAN Corporation be responsible for any amount of damages beyond the amount paid for the product at retail.
  • Page 13 ESTA UNIDAD NO ES A PRUEBA DE AGUA—No exponer la unidad a la lluvia o humedad intensa. © Corporación Wagan 2021. Todos los derechos reservados Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan...

  • Page 14: Características Principales

    Lithium Cube™ 325 de Wagan Tech ® CARACTERÍSTICAS PRINCIPALES • Inversor eléctrico de 300 Vatios (350 vatios de potencia máxima). • Dos salidas de CA. • Salida para automotor de 12 voltios para alimentar artefactos de CC (hasta 5 ampe- rios).

  • Page 15: Pantalla Led

    0 °C (32 °F) antes de cargarla. • Asegúrese que el Cubo de Poder este totalmente cargado antes del primer uso. © Corporación Wagan 2021. Todos los derechos reservados Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan...
  • Page 16 Lithium Cube™ 325 de Wagan Tech ® MÉTODOS DE CARGA El equipo suministrado de fábrica permite que el Lithium Cube se cargue usando: (Cable de Anderson) Adaptador de carga de CA Adaptador de carga de CC Paneles solares (Cargar desde su vehículo mientras...
  • Page 17 Verifique que todas las ventilaciones no están bloqueadas mientras que se usa el Lithium Cube. Es esencial para mantener un rendimiento óptimo. © Corporación Wagan 2021. Todos los derechos reservados Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan...
  • Page 18 Lithium Cube™ 325 de Wagan Tech ® SALIDA DE ENERGÍA Uso de los receptáculos de energía de salida de CA El inversor del Lithium Cube puede operar la mayoría de los artefactos de CA o una combina- ción de artefactos de hasta 300 vatios. El tiempo operativo (tiempo de funcionamiento) depende de la carga de CA (vatios) y la carga y condición la batería interna del Lithium Cube.
  • Page 19 25º C. Los resultados reales pueden variar de acuerdo al modelo y la marca que se utilice. 2. Se supone un funcionamiento continuo. © Corporación Wagan 2021. Todos los derechos reservados Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan...

  • Page 20: Guía De Solución De Problemas

    Lithium Cube™ 325 de Wagan Tech ® TIEMPO OPERATIVO DE CC A continuación se enumeran accesorios de CC típicos que pueden operarse con el Lithium Cube. El tiempo operativo puede variar de acuerdo al nivel de carga de la batería interna y al acceso- rio específico que se está...

  • Page 21: Especificaciones

    21.6 × 16.0 × 19.3 cm Peso 3.18 kg Garantía Lithium Cube: Vea la declaración de 1 año garantía en el reverso del manual. © Corporación Wagan 2021. Todos los derechos reservados Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan...
  • Page 22 Lithium Cube™ 325 de Wagan Tech ® Batería Tipo de batería interna Iones de litio 21700 Voltaje de batería interna (nominal) 14.4V Capacidad de la batería interna 324 Ah Salida de CC Corriente máxima de carga a través de la toma de...
  • Page 23 Fusible reemplazable interno de CC Entrada CC Vataje máximo del panel del controlador solar interno Rango de voltaje de entrada de CC 12-24V © Corporación Wagan 2021. Todos los derechos reservados Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan...
  • Page 24 Durante el periodo de la garantía, un producto defectuoso será reemplazado por un modelo equivalente cuando el producto sea devuelto a WAGAN Corporation con un recibo original de la tienda. WAGAN Corporation, a su criterio, reemplazará, reemplazará o reparará la parte defectuosa. El producto de reemplazo quedará...
  • Page 25 Lithium Cube dans ce type d’environnement. CETTE UNITÉ NE RÉSISTE PAS A L’EAU—N’exposez jamais cette unité à la pluie ou à l’humidité. ©2021 Wagan Corporation. Tous droits réservés. Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.

  • Page 26: Caractéristiques Principales

    Lithium Cube™ 325 de Wagan Tech ® CARACTÉRISTIQUES PRINCIPALES • Onduleur 300 watt (350 watts max) • Deux prises CA • Un port de charge Auto 12 volt pour brancher les appareils à courant continu (charge jusqu’à 5 ampères) •...
  • Page 27 être réchauffée petit à petit afin d’être ramenée à 32 °F (0 °C) avant de pouvoir être rechargée. • Vérifiez bien que lLithium Cube est entièrement chargé avant de l’utiliser. ©2021 Wagan Corporation. Tous droits réservés. Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.
  • Page 28 Lithium Cube™ 325 de Wagan Tech ® MÉTHODES DE CHARGE Le matériel fabriqué en usine permet le chargement du Lithium Cube des façons suivantes: (Câble Anderson) Chargeur CA Chargeur CC Panneaux solaires (Pour un chargement depuis votre véhi- (non inclus)
  • Page 29 L’onduleur du Lithium Cube fonctionne avec la plupart des unités CA, à hauteur de 300 watts en tout. La durée de fonctionnement dépend de la charge Ca (watts) et de l’état de la batterie du ©2021 Wagan Corporation. Tous droits réservés. Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.
  • Page 30 Lithium Cube™ 325 de Wagan Tech ® Lithium Cube. Pensez à bien éteindre ou à débrancher les unités CA lorsque le Solar Cube n’est pas utilisé. Convertir un courant CC en courant CA génère de la chaleur. Pour réduire la chaleur et éviter une extinction de l’unité...
  • Page 31 25º C. Les résultats obtenus peuvent aussi varier en fonction des modèles/marques. 2. Suppose un fonctionnement en continu ©2021 Wagan Corporation. Tous droits réservés. Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.

  • Page 32: Dépannage

    Lithium Cube™ 325 de Wagan Tech ® DURÉE DE FONCTIONNEMENT CC Ci-dessous, vous trouverez les appareils CC qui peuvent être alimentés par le Lithium Cube. La durée de fonctionnement dépend du niveau de charge de la batterie et de la marque/du modèle des appareils.

  • Page 33: Caractéristiques

    Batterie Type de batterie interne Lithium-ion 21700 Tension interne de la batterie (nominale) 14.4V Capacité de la batterie interne 324 Ah ©2021 Wagan Corporation. Tous droits réservés. Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.
  • Page 34 Lithium Cube™ 325 de Wagan Tech ® Prises CC Courant de charge maximal via la prise CC (en 12V/8A continu) Courant de charge maximal via le port CC (en 12V/5A continu) Sortie maximum (USB) (2) 2.4A, (1) charge rapide 3.0 (5V3A / 9V2A / 12V1.5A)

  • Page 35: Durée De La Garantie

    « Retour » dans la page « Contact » de notre site Web. WAGAN Corporation n’est pas responsable pour tout frais d’expédition pour le renvoi de tout article à...
  • Page 36 Wagan Tech and wagan.com are trademarks used by Wagan Corporation © Corporación Wagan 2021. Todos los derechos reservados Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan ©2021 Wagan Corporation. Tous droits réservés Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation REV20210326-ESF...
