Подключение к телевизору (TV) с помощью
компонентного видеокабеля

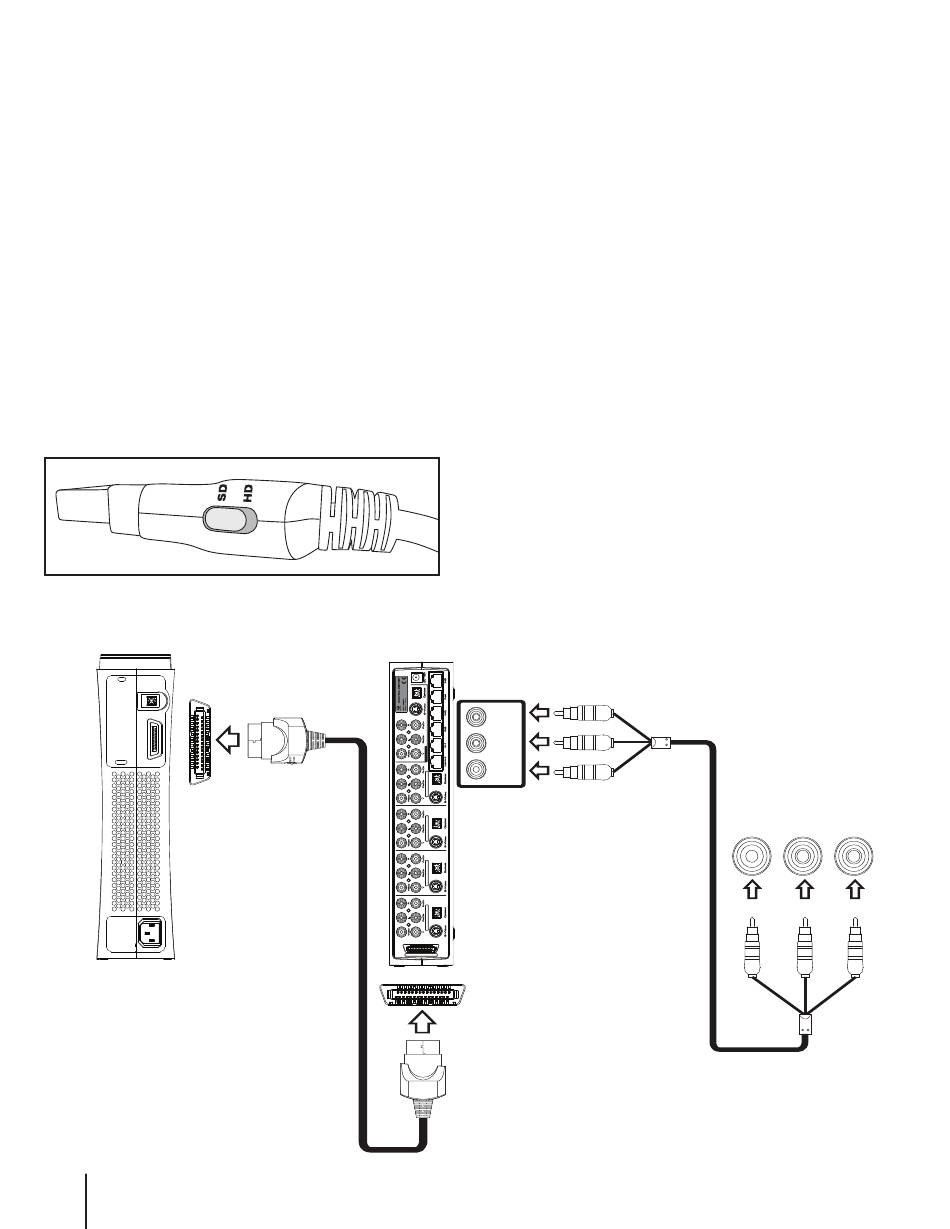

В соответствии с представленной ниже схемой подключите к
своему телевизору (TV) игровую приставку Xbox 360™ и центр
управления Control Center™ 540C с помощью компонентного
видеокабеля.
1) Подключите соединительный аудио/видеокабель AV к
аудио/видеоразъему на задней панели игровой приставки Xbox
360™ и входному каналу аудио/видео 1 центра управления
Control Center™ 540C.
2) Установите переключатель на соединительном
аудио/видеокабеле (AV) в положение SD (Стандартное
разрешение) или HD (Высокое разрешение). Положение
высокого разрешения следует выбрать в том случае, если
телевизор (TV) поддерживает режимы высокого разрешения,
такие как 480p, 720p и 1080i.
3) Убедитесь, что центр управления Control Center™ 540C
установлен на выходе компонентного видеосигнала,
поступающего с аудио/видеовхода 1 (игровой приставки
Xbox 360™).
Игровая приставка
Xbox 360™
Соединительный кабель
для аудио/видеосигнала (AV)
(входит в комплект поставки)
94 RUSSIAN
ПРИМЕЧАНИЕ. Если вы решили подключить центр
управления Control Center™ 540C к компонентному видеовходу
телевизора (TV), то необходимо выбрать в центре управления
Control Center™ 540C параметр компонентного видео для
правильного вывода изображения. Если подключение
выполнено через компонентный видеовход и в телевизоре
(TV) отсутствует изображение, убедитесь, что центр
управления Control Center™ 540C подключен к выходу YUV или
Y , Pb/Cb, Pr/Cr. Для получения более подробных сведений см.
раздел с описанием параметров центра управления Control
Center™ 540C.
4) Подключите компонентный кабель (не входит в комплект
поставки) к многоканальному аудио/видеовыходу (AV) и к
телевизору (TV). Совместите цветные разъемы компонентного
кабеля с соответствующими разъемами на задней панели
центра управления Control Center™ 540C и телевизора (TV).
ВНИМАНИЕ! Компонентный кабель не передает аудиосигнал,
поэтому он должен использоваться в сочетании с правым и
левым аудиокабелями или цифровым оптическим кабелем (не
входят в комплект поставки).
5) Выберите соответствующий видеовход на своем
телевизоре (TV) (более подробные сведения о подключении
см. в руководстве по эксплуатации телевизора (TV)).
Control Center™ 540C
Pr/Cr
Pb/Cb
Y
Компонентные
телевизора (TV)
Y
Зеленый Синий Красный
Компонентный
кабель
видеовходы
Pb/Cb Pr/Cr
