Vstupní kanály a konektory AV zařízení
Control Center™ 540C
Zařízení Control Center™ 540C je vybaveno šesti kanály vstupu
AV, pomocí kterých můžete k jedinému televizoru (TV) připojit kon-
zolu Xbox 360™ a až pět dalších zařízení AV.
Kanál vstupu 1
Vyhrazený pro připojení konzoly Xbox 360™, protože používá pro
přenos signálů zvuku a videa proprietární připojení.
Kanály vstupu 2 - 5
K dispozici jsou připojení AV pro:
kompozitní video, komponentní video, pravý a levý zvuk, S-video a
digitální optický zvuk.
Kanál vstupu 6
Tento kanál se nachází na čelním krytu pod odklápěcím panelem.
K dispozici jsou AV připojení pro:
kompozitní video, levý a pravý zvuk a S-video.
Připojení televizoru (TV) pomocí kabelu kompozitního
zvuku a videa AV

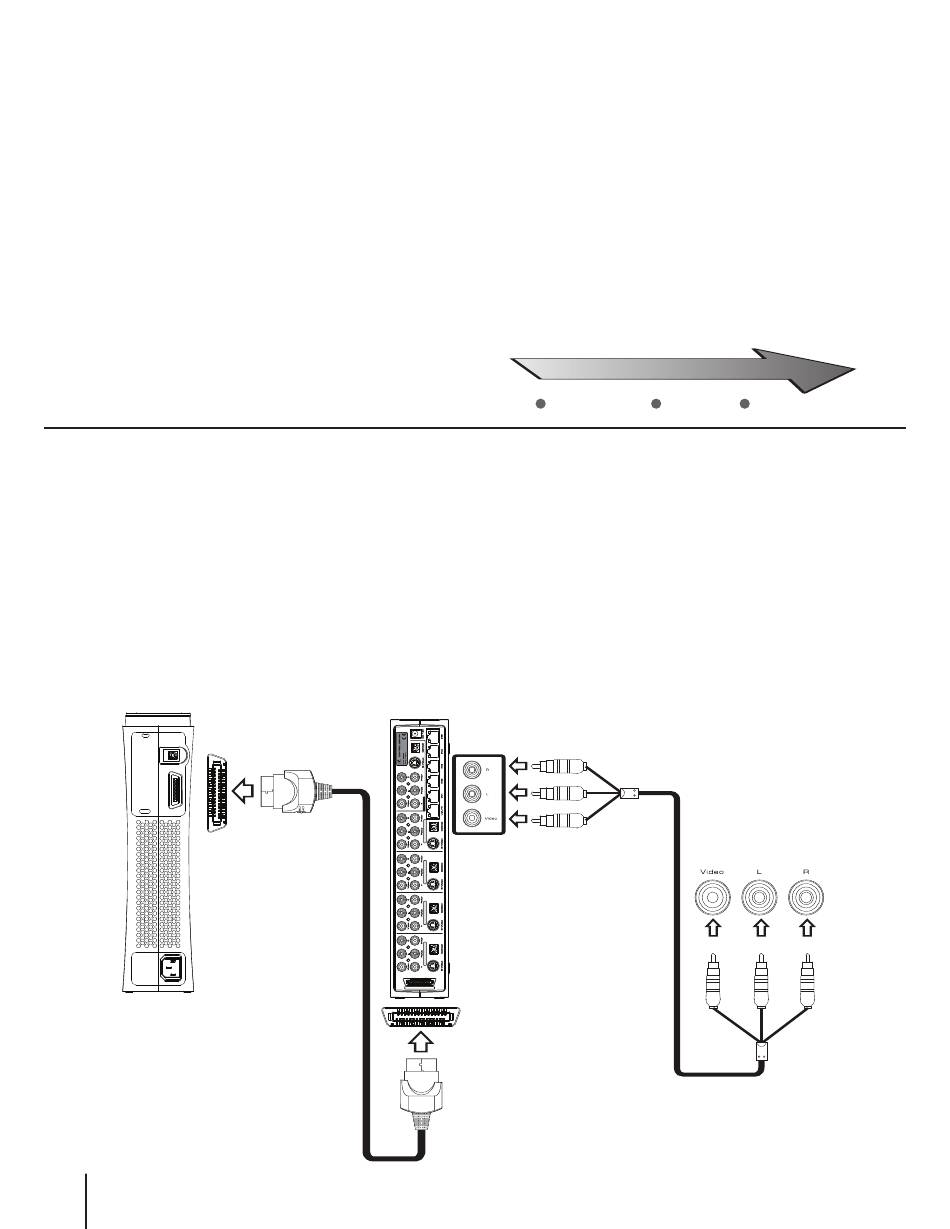

Podle zobrazeného diagramu připojte pomocí kabelu kompozitního
videa se stereofonním zvukem konzolu Xbox 360™ a zařízení Con-
trol Center™ 540C k televizoru (TV).
1) Připojte kabel propojení AV (dodává se se zařízením) ke konek-
toru AV na zadní straně konzole Xbox 360™ a ke konektoru kanálu
vstupu 1 na zařízení Control Center™ 540C.
2) Připojte kabel kompozitního AV (nedodává se se zařízením) k
vícekanálovému výstupu zařízení Control Center™ 540C AV a
Konzola Xbox 360™
Kabel propojení zvuku
a videa AV (dodává se
110 CZECH
540C Control Center
se zařízením)
Kanál vícekanálového AV výstupu
Kanál vícekanálového AV výstupu připojuje všechny kanály vstupu
k televizoru (TV) a poskytuje připojení pro:
kompozitní video, komponentní video, pravý a levý zvuk, S-video a
digitální optický zvuk.
O kvalitě obrazu
Kvalita obrazu na televizoru závisí od použitých typů vstupního
připojení. Přečtěte si příručku k televizoru (TV) a pomocí níže uve-
dených informací vyberte nejlepší způsob připojení.
Rozlišení HD (High Definition), například 480p, 720p a 1080i jsou
podporovány pouze při připojení komponentního videa.
Obraz
standardní kvality
Kompozitní video
potom k televizoru. Připojte barevné konektory kabelu kompozit-
ního AV k odpovídajícím konektorům na zadním panelu zařízení
Control Center™ 540C a televizoru.
POZNÁMKA: V případě monofonního televizoru (TV) s jediným
konektorem vstupu zvuku připojte k televizoru (TV) pouze bílý nebo
červený konektor.
3) Vyberte vhodný vstup videa pro televizor (TV) (podrobnosti
připojení naleznete v příručce s pokyny k televizoru (TV)).
Kabel kompozitního
zvuku a videa AV
S-Video Komponentní video
Vstupy zvuku a
videa televizoru
Žlutý Bílý Červený
Nepoužívejte toto připojení,
pokud se připojujete k
monofonnímu televizoru (TV)
Obraz
nejlepší kvality
