Fichas e Canais de Entrada AV do
Control Center™ 540C
O Control Center™ 540C tem seis canais de entrada AV que podem
ser usados para ligar uma consola Xbox 360™ e até cinco outros
dispositivos AV a uma TV.
Canais de Entrada 1
Concebido para ser usado com a consola Xbox 360™ dado que uti-
liza uma ligação de propriedade para transporte de sinais tanto de
áudio como de vídeo.
Canais de Entrada 2 - 5
São fornecidas ligações AV para:
vídeo composto, vídeo componente, áudio esquerdo e direito, S-
video e áudio digital óptico.
Canal de entrada 6
Este canal localiza-se no Painel de Cobertura sob um painel suspen-
so. São fornecidas ligações AV para:
vídeo composto, áudio esquerdo e direito e S-video.
Uso de um cabo AV para ligar à sua TV

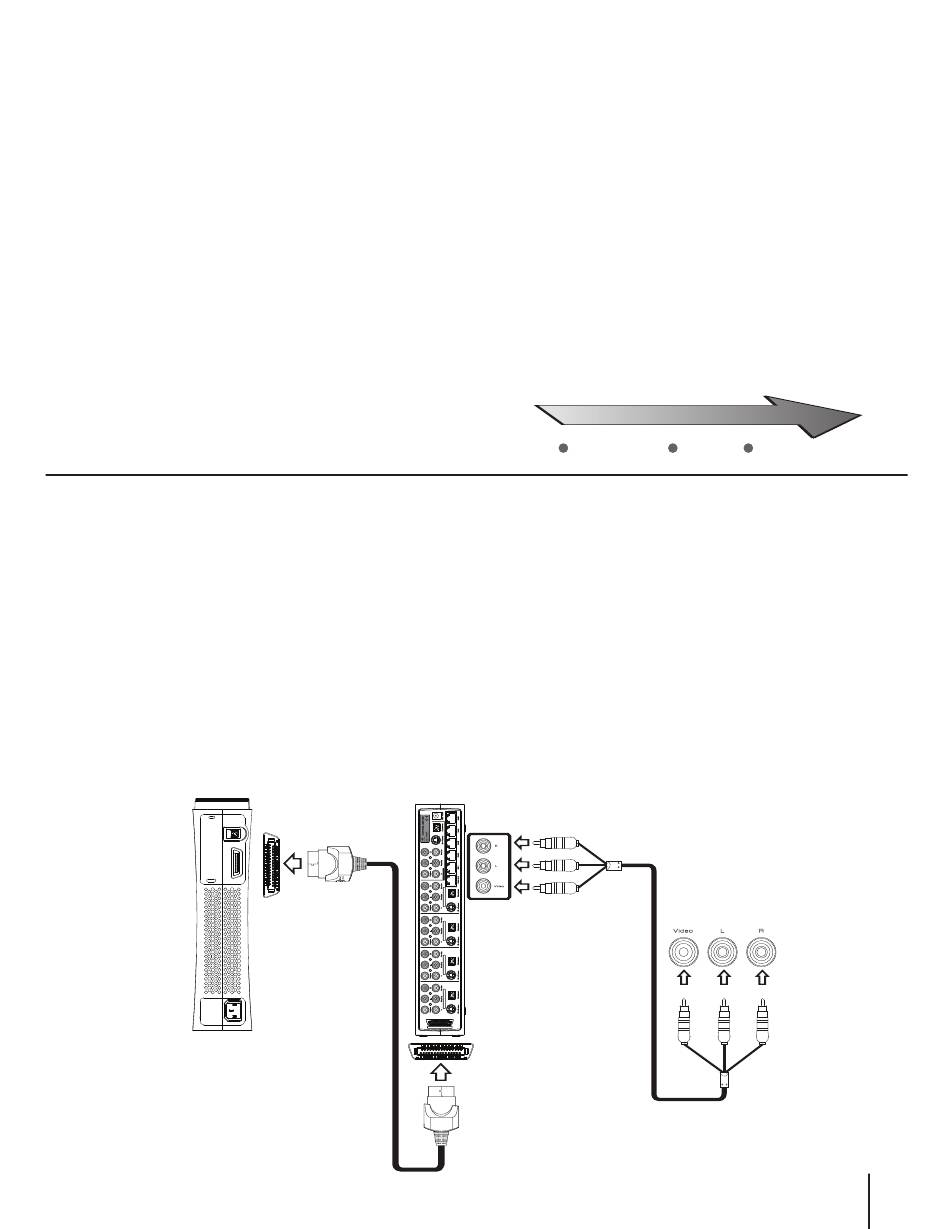

Siga o diagrama para ligar a consola Xbox 360™ e o Control
Center™ 540C usando um cabo de vídeo composto com áudio
estéreo à sua TV.
1) Ligue o Cabo de Interligação AV (fornecido) à ficha AV na parte de
trás da consola Xbox 360™ e à ficha do Canal de Entrada 1 do
Control Center™ 540C.
2) Ligue um cabo AV (não fornecido) à saída múltipla AV do Control
Center™ 540C e depois à TV. Faça corresponder as fichas coloridas
do cabo AV às fichas correspondentes no painel traseiro do Control
Center™ 540C e à TV.
Console Xbox 360™ Control Center™ 540C
Cavo
d'interconnessione
AV (fornito)
Canal de Saída Múltipla AV
O canal de saída múltipla AV liga todos os canais de entrada a uma
TV e fornece ligações para:
vídeo composto, áudio esquerdo e direito, vídeo componente, S-
video e áudio digital óptico.
Sobre a Qualidade de Imagem
A qualidade da imagem TV poderá diferir dependendo do tipo de lig-
ações de entrada utilizadas. Consulte manual de instruções da sua
TV e use a informação abaixo para determinar qual será o melhor
método de ligação.
As resoluções HD (Alta Definição) tais como as 480p, 720p e 1080i
são apenas suportadas com as ligações de vídeo componente.
Qualidade
de imagem
padrão
Vídeo composto
NOTA: Para mono TV com apenas uma ficha de entrada de áudio,
ligue a ficha branca ou a vermelha à entrada áudio da TV.
3) Seleccione a entrada de áudio apropriada na sua TV (consulte
o seu manual de instruções da para saber mais pormenores
de ligação).
Siga o diagrama para ligar a consola Xbox 360™ e o Control
Center™ 540C usando um cabo S-video com áudio estéreo
à sua TV.
Cavo AV composito
Da non usare quando ci si
collega a una TV monofonica
S-Video Vídeo componente
Ingressi audio e
video della TV
Giallo Bianco Rosso
