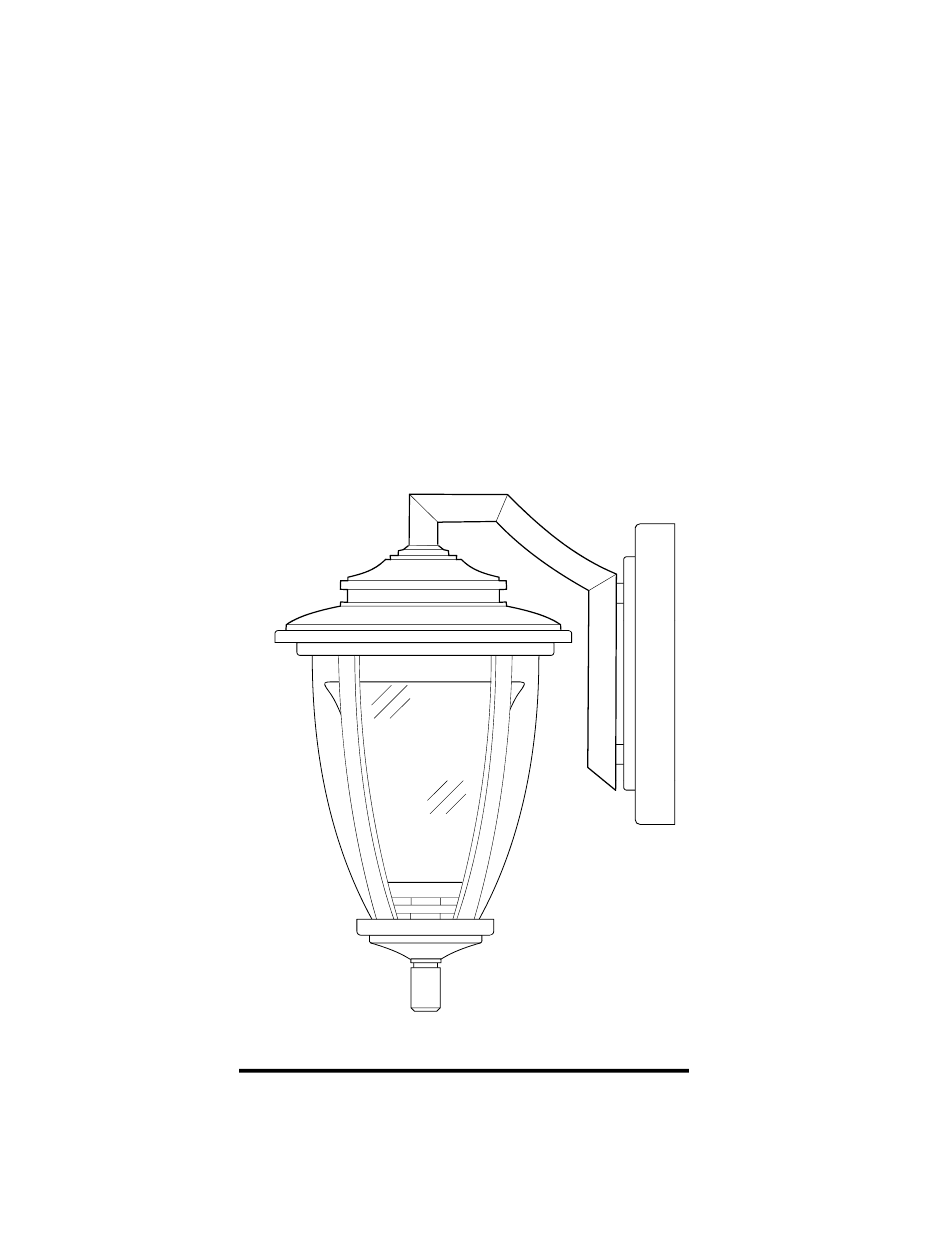

- Page 1 HOME HOME DECORATORS C O L L E C T I O N Exterior Wall Lantern Stockholm SKU 253-638 (UPC 046335974661) (Satin Bronze Finish) (Satin Bronze Finish) INSTRUCTION MANUAL HB7049A-34 E/S Page 1...
- Page 2 Before returning to your local Home Depot, please call our Customer Service Team at 1-800-986-3460 or visit www.homedepot.com. Please reference your SKU (253-638 Satin Bronze Finish fixture) or UPC SKU (253 638 S ti B Fi i h fi t (046335974661).
- Page 3 If you have any non-electrical questions about this fixture, please contact our Customer Service Team at 1-800-986-3460 or visit www.homedepot.com. Please reference your SKU (253-638 Satin Bronze Finish fixture) or UPC (046335974661). Keep your receipt and these Instructions for Proof of Purchase.
- Page 4 PARTS INCLUDED (parts are not to scale): (1) Main Fixture Body (1) Cage (1) Inner Glass Shade (2) Bracket (2) Fixture (1) Mounting Bracket Mounting Screws Mounting Screws (3) Wire Nuts (2) Hex Nuts (2) Lock Nuts (2) Cage Screws Page 4...
- Page 5 INSTALATION & ASSEMBLY: 1. Carefully unpack the fixture. Lay out all parts on a clean surface. 2. Thread the Fixture Mounting Screws (#6) into the provided holes of the Mounting Bracket (#7) as shown. Thread the Hex Nuts (#9) onto the Fixture Mounting Screws (#6), as shown.
- Page 6 INSTALLATION & ASSEMBLY (cont.): 5. Place the Wall Plate (#10) over the Outlet Box (#4) and onto the Fixture Mounting Screws (#6), and adjust the Fixture Mounting Screws (#6) until (#6) d dj t th Fi t (#6) they protrude out from the Wall Plate (#10) 1/4". Remove the Wall Plate (#10) and secure the position of the Fixture Mounting Screws (#6) by tightening the Hex Nuts (#9) against the Mounting Bracket (#7).
- Page 7 INSTALLATION & ASSEMBLY (cont.): 8. Install up to a 100 watt Light Bulb or Listed SBCFL (Self-Ballasted Compact Fluorescent Lamp [not provided]) in the socket of the Main Fixture Body id d]) i th k t f th M i Fi t (#1).
-
Page 8: Troubleshooting
TROUBLESHOOTING: Symptom Possible Cause Corrective Action Light will not turn on Light will not turn on. 1 Power is off 1. Power is off. 1 M ake sure power supply is on 1. M ake sure power supply is on. 2. - Page 9 HOME HOME DECORATORS C O L L E C T I O N Farol de Pared para Exterior Stockholm SKU 253-638 (UPC 046335974661) (Acabado de Bronce Satinado) (Acabado de Bronce Satinado) MANUAL DE INSTRUCCIONES HB7049A-34 E/S Page 9...
- Page 10 PRGUNTAS, PROBLEMAS, PIEZAS FALTANTES: Antes de regresar a su tienda local de Home Depot, llame a nuestro Servicio al Cliente al 1-800-986-3460 o visite www.homedepot.com. Por favor, referir a SKU (253-638 Lámpara con Acabado de Bronce Satinado) o UPC (046335974661). Page 10...
- Page 11 Si usted tiene cualquier pregunta no eléctrica de esta lámpara, por favor póngase en contacto con nuestro Servicio al Cliente al 1-800- 986-3460 o visite www.homedepot.com. Por favor, referir a SKU (253-638 Lámpara con Acabado de Bronce Satinado) o UPC (046335974661) (046335974661).
- Page 12 PIEZAS INCLUIDAS (partes no están a escala): (1) Curepo Principal (1) Pantalla de vidrio del Luminario (1) Jaula del interior (2) Tornillos del (2) Tornillos para Soporte de Montaje t d M t j Montar el Luminario (1) Mé (1) Ménsula de Montaje l d M t j (2) Tureca (3) Tuerca para...
-
Page 13: Instalación Y Ensamblaje
INSTALACIÓN Y ENSAMBLAJE: 1. Desempaque el luminario con cuidado. Coloque todas las superficies sobre una superficie limpia. fi i li 2. Enrosque los Tornillos para Montar el Luminario (#6) en los agujeros provistos en la Ménsula de Montaje (#7), como se muestra. Enrosque las Tuercas Hexagonales (#9) en los Tornillos para montar el Luminario (#6), como se muestra. - Page 14 INSTALACIÓN Y ENSAMBLAJE (cont.): 5. Coloque la Placa de Pared (#10) cobre la Caja de Distribución (#4) y en los Tornillos para Montar el Luminario (#6) y ajuste los Tornillos para Montar el Tornillos para Montar el Luminario (#6) y ajuste los Tornillos para Montar el Luminario (#6) hasta que sobresalgan ¼”...
- Page 15 INSTALACIÓN Y ENSAMBLAJE (cont.): 8. Instale un foco de hasta 100 vatios o un Foco Fluorescente Compacto con B l t I t Balasto Integrado (no incluido) en el portafocos del cuerpo principal del i l id ) i i l d l luminario (#1).
-
Page 16: Solución De Problemas
SOLUCIÓN DE PROBLEMAS: Síntoma Causa posible Acción correctiva La luz no enciende. 1. La energía eléctrica está apagada. 1. Asegúrese de que la energía eléctrica esté encendida. 2. Hay una falla en el interruptor. 2. Pruebe o cambie el interruptor. 3. -
Page 17: Manuel D'instruction
HOME HOME DECORATORS C O L L E C T I O N Lanterne Murale d’Extérieur Stockholm UGS Nº 253-638 (CUP 046335974661) (Fini Satin Bronze) (Fini Satin Bronze) MANUEL D'INSTRUCTION HB7049A-34 E/S/F Page 17... -
Page 18: Caractéristiques
Merci d’avoir acheté cette lanterne murale d’extérieur Home Decorators Collection . Cet article a été fabriqué selon les normes de sécurité et de qualité les plus rigoureuses. qualité les plus rigoureuses. CARACTÉRISTIQUES: Facile à installer. Aux fins d’économie d’énergie, ce luminaire a été conçu de Aux fins d économie d énergie, ce luminaire a été... - Page 19 CAUTION: Avant de commencer à installer ce luminaire ou à enlever l’ancien luminaire, coupez le courant au niveau du disjoncteur ou retirez le fusible de la boîte de fusible. CONSULTEZ UN ÉLECTRICIEN CERTIFIÉ SI VOUS AVEZ QUESTIONS CONCERNANT L’INSTALLATION É ÉLECTRIQUE.
- Page 20 PIÈCES NÉCESSAIRES À L’INSTALLATION (les illustrations ne sont pas à l’échelle): (1) corps du luminaire (1) Cage (1) Verre Intérieure (2) Vis de (2) Vis du (1) Plaque de fixation montage luminaire (2) Écrous (2) Écrous de (2) Cage Screws Capuchons de hexagonaux serrage...
-
Page 21: Installation Et Assemblage
INSTALLATION ET ASSEMBLAGE: 1. Déballer délicatement le luminaire. Placez toutes les pièces sur une surface propre. 2. Vissez les vis du luminaire (nº 6) dans les trous prévus à cette fin sur la plaque de fixation (nº 7), tel qu’illustré. Vissez les écrous hexagonaux (nº 9) sur les vis du luminaire (nº... - Page 22 INSTALLATION ET ASSEMBLAGE (cont.): 5. Couvrez la boîte de sortie (nº 4) à l’aide de la plaque de montage (nº 10), en veillant à faire passer les vis du luminaire (nº 6) par les trous prévus à cette ill t à f i i d l ( º...
- Page 23 INSTALLATION ET ASSEMBLAGE (cont.): 8. Insérez une lampe à incandescence de 100 watts max. ou une LFC à ballast i té é ( intégré (non comprises) dans la douille de la cage (nº 1). N’utilisez aucune l d ill d l ( º...
- Page 24 TROUBLESHOOTING: Symptom Possible Cause Corrective Action La lumière ne s'allume pas La lumière ne s allume pas. 1 Le courant est interrompu 1. Le courant est interrompu. 1 Ouvrez l'interrupteur ou le 1. Ouvrez l interrupteur ou le disjoncteur. 2. L'interrupteur est défectueux. 2.
