Summary of Contents for Home Decorators Collection Home Depot 895-898

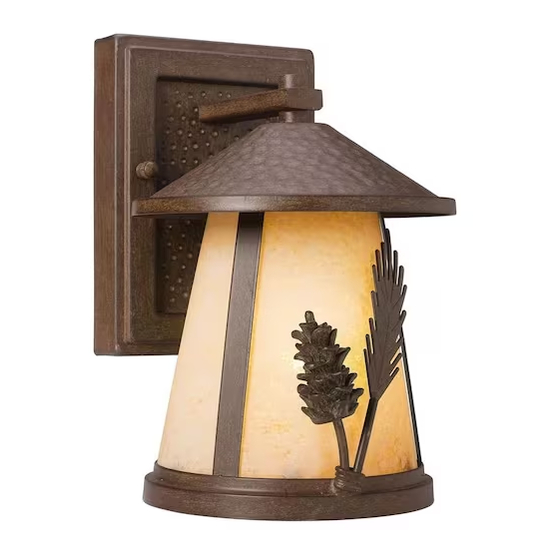

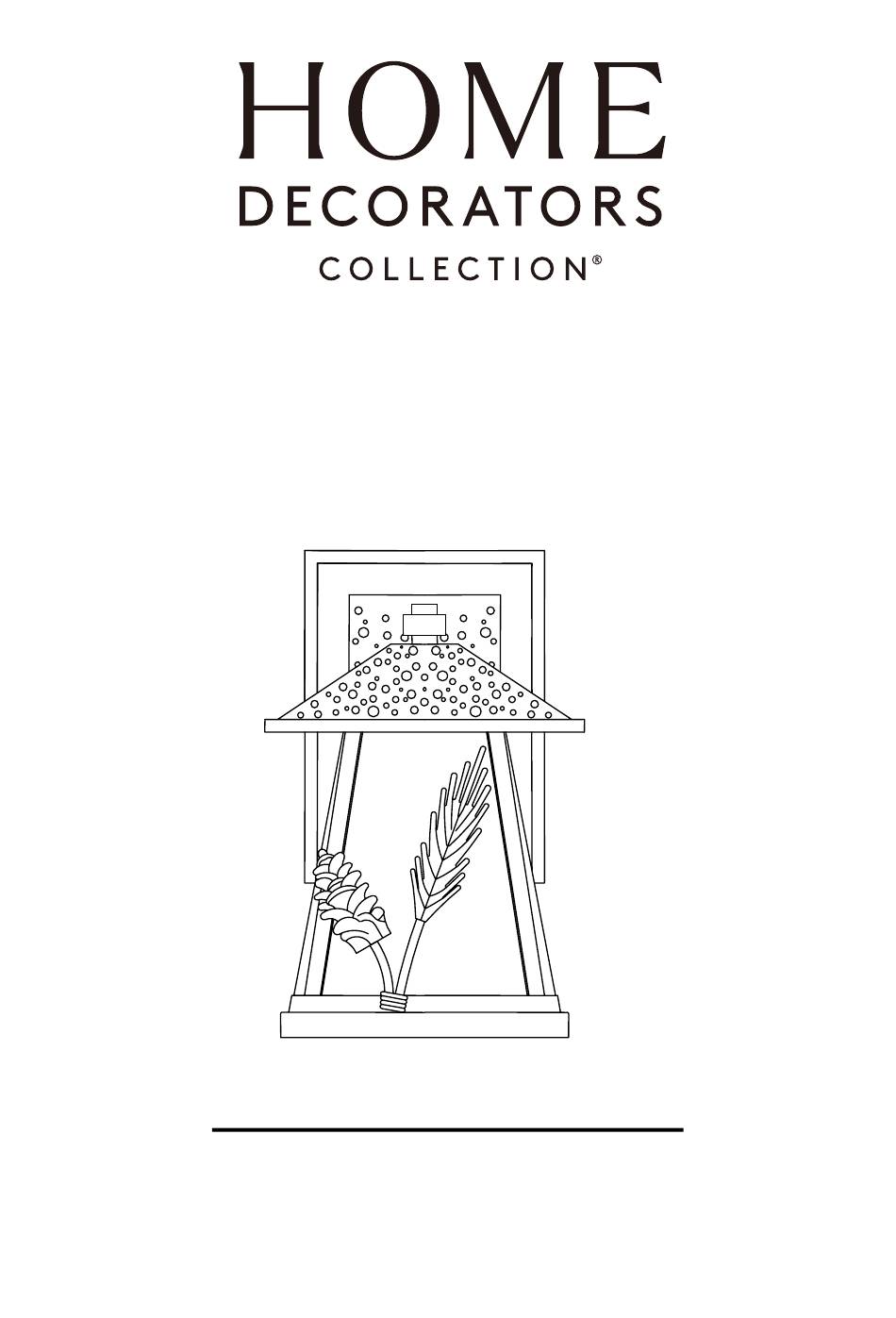

- Page 1 Exterior Wall Mount in Weathered Spruce Finish Home Depot SKU 895-898 (UPC 718212132814) small size Home Depot SKU 895-931 (UPC 718212132821) middle size (Weathered Spruce Fixture) INSTRUCTION MANUAL LA-2365E/S/F Page 1...
- Page 2 Thank you for purchasing this Home Decorators Collection exterior light fixture. This product has been manufactured with the highest standards of safety and quality. The finish of this lantern is weather resistant but over time will naturally weather and fade.
- Page 3 CAUTION: 1. Before starting installation of this fixture or removal of a previous fixture, disconnect the power by turning off the circuit breaker or by removing the fuse at the fuse box. 2. CONSULT A QUALIFIED ELECTRICIAN IF YOU HAVE ANY ELECTRICAL QUESTIONS.
- Page 4 PARTS INCLUDED FOR ASSEMBLY (parts are not to scale): ASSEMBLY INSTRUCTIONS: Shut off power at the fuse box or circuit breaker box, if necessary remove old fixture and all mounting hardware from outlet box. Carefully unpack your new fixture and lay out all the parts on a clear area, Take care not to lose any small parts necessary for installation.
- Page 5 ASSEMBLY: 1. Backplate 2. Knurled Knob 3. Fixture Frame Page 5...
-
Page 6: Installation Instructions
PARTS INCLUDED FOR INSTALLATION (parts are not to scale): 1 Ground Screw (#8) 3 Wire Connectors (#9) 2 Outlet Box Screws (#7) 1 Circular Strap (#4) 2 Mounting Screw (#6) 2 Hex Nut (#5) 2 Knurled Knob (#2) INSTALLATION INSTRUCTIONS: 1. -
Page 7: Installation
INSTALLATION: 8. Ground Screw 7. Outlet Box Screw 4. Circular Strap White Wire 10. Outlet Box Ground Wire 2. Knurled Knob 9. Wire Connector 1. Backplate 5. Hex Nut 6. Mounting Screw Black Wire Page 7... -
Page 8: Troubleshooting
TROUBLESHOOTING: Possible Cause Corrective Action Bulb will not light. 1. Bulb is burned out. 1. Replace light bulb. 2. Power is off. 2. Make sure power supply is on. 3. Faulty wire connection. 3. Check wiring. 4. Faulty switch. 4. Test or replace switch. Fuse blows or circuit Crossed wires or power wire Check wire connections. - Page 9 Lámpara de pared para el exterior Home Depot SKU 895-898 (UPC 718212132814) Tamaño pequeño Home Depot SKU 895-931 (UPC 718212132821) Tamaño mediano (Lámpara Weathered Spruce) MANUAL DE INSTRUCCIONES LA-2365E/S/F Page 9...
- Page 10 Gracias por la compra de este accesorio Home Decorators Collection luz interior. Este producto ha sido fabricado con los más altos niveles de seguridad y calidad. El acabado de esta linterna es resistente a la intemperie, pero con el tiempo, naturalmente, se desvanecen.
- Page 11 PRECAUCIÓN: 1. Antes de comenzar la instalación de este lampara o eliminación de una luz anterior , desconecte la alimentación apagando el interruptor o quitando el fusible en la caja de fusibles. 2. CONSULTE CON UN ELECTRICISTA SI TIENE ALGUNA PREGUNTAS ELÉCTRICAS.
-
Page 12: Instrucciones De Montaje
Cabeza Plana Cabeza Phillips PIEZAS INCLUIDAS PARA LA ASAMBLEA (partes no están a escala): INSTRUCCIONES DE MONTAJE: Corte la corriente en la caja de fusibles o en el circuito principal. Si fuera necesario, saque la lampara vieja y todo el montaje de la caja de union de la pared. Desempaque cuidadosamente su nueva lampara y coloque todas las partes en una superfice despejada. - Page 13 ASAMBLEA: 1. Placa 2. Perilla 3. Marco Page 13...
- Page 14 PIEZAS INCLUIDAS para la instalación (las partes no están a escala): 1 Tornillo de tierra (#8) 3 Conector de cable (#9) 2 Caja de salida de tornillo (#7) 1 Correa Circular (#4) 2 Tornillo de montaje (#6) 2 Tuerca hexagonal (#5) 2 Perilla (#2) Instrucciones de instalación 1.
-
Page 15: Instalación
INSTALACIÓN: 8. Tornillo de tierra 7. Caja de salida de tornillo 4. Correa Circular Cable blanco 10. CAJA DE SALIDA cable de tierra 2. Perilla 9. Conector de cable 1. Placa 6. Tornillo de montaje 5. Tuerca hexagonal Cable negro Page 15... -
Page 16: Solución De Problemas
SOLUCIÓN DE PROBLEMAS: Posible causa de Acción Bombilla no se Correctiva encenderá la oferta está encendido. 1. Bombilla está quemada 1. Reemplace la bombilla. 2. Está apagada. 2. Asegúrese de que el poder . 3. Conexión del cable 3. Verifique el cableado. defectuoso. -
Page 17: Manuel D'instructions
Extérieur mural en Weathered Spruce Terminer Home Depot SKU 895-898 (UPC 718212132814) petite taille Home Depot SKU 895-931 (UPC 718212132821) de taille moyenne (Weathered Mobilier Spruce) MANUEL D'INSTRUCTIONS LA-2365E/S/F Page 17... -
Page 18: Caractéristiques
Nous vous remercions d'avoir acheté ce Home Decorators Collection appareil d'éclairage à l'intérieur. Ce produit a été fabriqué avec des niveaux plus élevés de sécurité et de qualité. La finale de cette lanterne est résistant aux intempéries, mais au fil du temps sera naturellement la météo et se fanent. - Page 19 ATTENTION: 1. Avant d'installer cette lampe ou la suppression d'un jour précédent , Mettez l'interrupteur ou en enlevant les fusibles dans la boîte à fusibles. 2. Consultez électricien qualifié VOUS AVEZ ELECTRIQUE QUESTIONS. 3. Si vous avez des questions, ce pouvoir, de la lumière s'il vous plaît contacter notre Service Center au 1-800-986-3460 ou visitez www.homedepot.com.
-
Page 20: Instructions D'assemblage
PIÈCES FOURNIES pour l'assemblage (pièces ne sont pas à l'échelle): INSTRUCTIONS D'ASSEMBLAGE: Couper le courant en enlevant le fusible ou en coupant le circuit du disjoncteur. Si nécessaire, retirer le vieux luminaire ainsi que toutes les pièces de montage de la boîte de dérivation. -
Page 21: Montage
MONTAGE: 1. Badge 2. Bouton moleté 3. Cadre Page 21... - Page 22 PIÈCES FOURNIES pour l'installation (pas les parties à l'échelle): 1 Rez-vis (#8) 3 Fil connecteur (#9) 2 Boîte de sortie à vis (#7) 1Circulaire Strap (#4) 2 Visser (#6) 2 Ecrou (#5) 2 Bouton moleté (#2) Instructions d'installation 1. Trouvez les trous déjà percés dans la sangle de la circulaire (# 4) qui ont renfoncements de chaque côté.
- Page 23 INSTALLATION: 8. Rez-vis 7. Boîte de sortie à vis 4. Circulaire Strap Fil blanc 10. boîte de sortie Câble de masse 2. Bouton moleté 9. Fil connecteur 1. Badge 5. Ecrou 6. Visser Le fil noir Page 23...
-
Page 24: Dépannage
DÉPANNAGE : Ampoule s'allume pas Corrective Action Cause possible Mesure 1. Ampoule est grillée. 1. Remplacer l'ampoule. corrective 2. Est éteint. 2. Assurez-vous que la puissance 3. Câble de raccordement 3. Vérifiez le câblage. défectueux. 4. Défaut du commutateur. 4. Test ou remplacer interrupteur.
