AD9Pro
VOP9
OSD9
OOD9
SEFETY PRECAUTIONS
Be sure to read these precautions before using this
product in order to insure safe operation of the
equipment.
Keep this User's Guide on hand for future reference
whenever you may need it.
安全上のご注意
機器を安全にご使用いただくため、ご使用前にこの取扱説明書を
必ずお読みください。
そのあとは大切に保管し、必要になったときにお読みください。
ANALOG DELAY
VINTAGE OVERDRIVE PRO
OVERDRIVE SOFT DISTORTION
ORGANIC OVERDRIVE

Advertisement

loading
Need help?

Need help?

Do you have a question about the AD9Pro and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Maxon AD9Pro

Summary of Contents for Maxon AD9Pro

  • Page 1 AD9Pro ANALOG DELAY VOP9 VINTAGE OVERDRIVE PRO OSD9 OVERDRIVE SOFT DISTORTION OOD9 ORGANIC OVERDRIVE SEFETY PRECAUTIONS Be sure to read these precautions before using this product in order to insure safe operation of the equipment. Keep this User's Guide on hand for future reference whenever you may need it.
  • Page 2   ●SAFETY PRECAUTIONS● Please be sure to observe. The  safety  precautions  listed  below  are  intended  to  ensure  your  safety  whenever you use the equipment. ■Precaution text is generally accompanied by the following symbols to  alert  you  and  others  to  the  risk  of  personal  and  material  injury  that  may be caused if the precaution is ignored.               This symbol indicates an item that can result in death or  Warning        serious personal injury if ignored.        This  symbol  indicates  an  item  that  can  result  in  serious  Caution         personal injury or material damage if ignored.
  • Page 3 Warning BEWARE OF HEAT BUILT UP ・ Never cover AC adaptor with cloth or other objects. 《Built up heat creates the danger of the equipment deformation and fire.》 Caution USE SPECIFIED AC ADAPTOR ONLY ・ Be  sure  to  use  only  the  AC  adaptor  specified  in  this  User's  Guide.Use  of  non- specified AC adaptors creates the danger of fire and electrical shock. UNPLUGGING AC ADAPTOR ・ Never  try  to  unplug  AC  adaptor  while  your  hands  are  wet.      Doing  so  creates  the  danger of electrical shock.

  • Page 4: Features And Controls

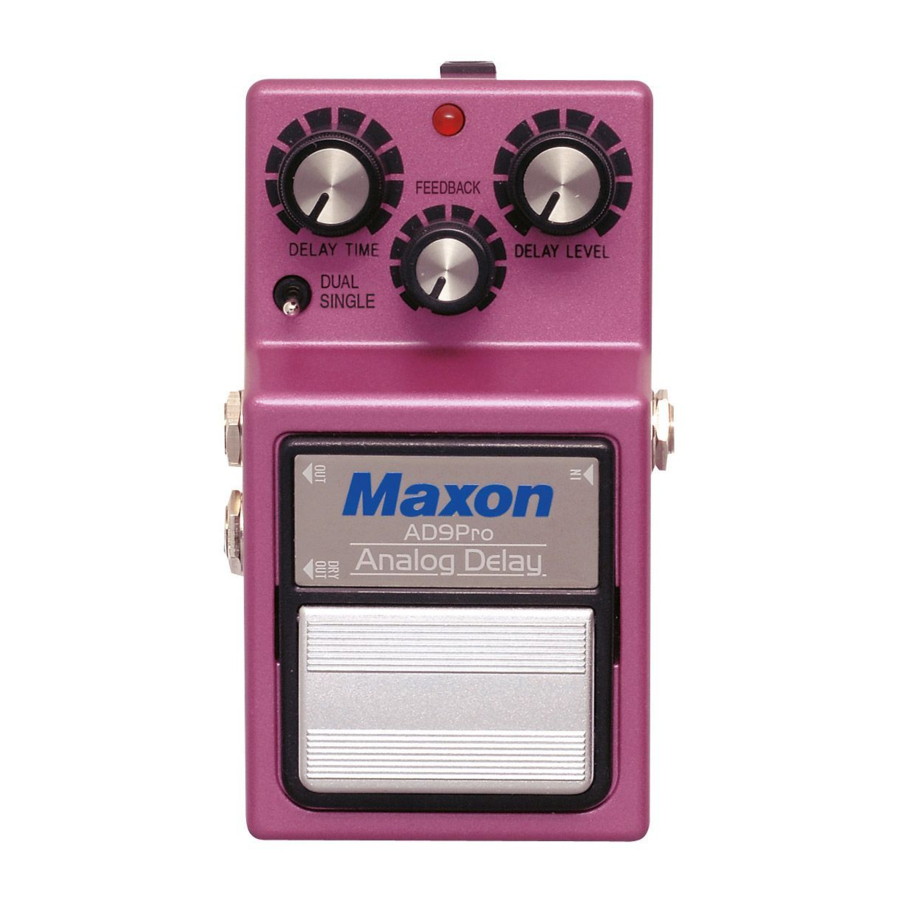

    AD9Pro Analog Delay ●A pure and crystal-clear analog delay with Maxon BBD IC (MC4107D). AD9Pro features up to 450mSec delay time with 4 pieces of MC4107D. With the worldʼs first RMS level sensor and companding noise reduction system, transparent analog delay sound is finally available in a stompbox format.
  • Page 5 7 hours, 9V manganese battery: more than 2 hours) Easy-access, tool- free battery compartment. ●AD9Pro uses a stabilized DC to DC converter to bump up to 9V (plus and minus 4.5V). Battery voltage drop and fluctuation of AC power source do not affect the tone and function.

  • Page 6: Sample Setting

    SAMPLE SETTING Please visit www.maxon.co.jp to listen to audio samples. No.1 Ambient Delay (G: Les Paul STD/ No.3 Rhythmic Delay (G: Combat/PU: PU: Hum, Amp: Clean) Hum, Amp: Crunch) Provides ambience sound with DUAL Keeps the pace of delay time with riff mode switch.

  • Page 7: Connection Diagram

    : 74(W) x124(D) x 54(H) mm Weight : 580g (including battery) Battery : 9V battery (6LR61 or 6F22) x 1 or Maxon AC adaptor Battery life : manganese dry battery more than 2 hours 25deg C / 77deg F (Panasonic 6F22NB)
  • Page 8 VOP9 Vintage Overdrive Pro ●Vintage Overdrive Pro VOP9 adds natural and warm nuance to your guitar sound like that of a good vintage amp. Specially designed circuit reacts precisely to every fingering or picking nuance with minimal compression. ●VOP9 combines functions of clean booster and overdrive. With Drive Control level set to minimum, the overdrive circuit works as a -12dB attenuator, and the clean boost circuit as a 6dB booster to create clean and flat boost sound.
  • Page 9 Be sure to use fects on and off. the correct Maxon AC adaptor. * Effect turns on when you depress Turn down amplifierʼs volume the switch and effect turns off when to the minimum before con- you depress and release the switch.
  • Page 10 SAMPLE SETTING Please visit www.maxon.co.jp to listen to audio samples. No.1 Vintage Warmth (G: Godin SA/ No.3 70ʼs Overdrive (G: Les Paul/PU: Hum, Amp: Crunch) PU: Single, Amp: Clean) Smooth lead tone and crisp bucking Makes half tone with Single PU deep with Humbucker front position.
  • Page 11 Weight : 580g (including battery) Battery : 9V battery (6LR61 or 6F22) x 1 or Maxon AC adaptor : manganese dry battery ±9V 3.5 hours 25deg C / 77deg F (Panasonic 6F22NB) Battery life : manganese dry battery ±4.5V 8 hours 25deg C / 77deg F (Panasonic 6F22NB) : alkaline dry battery ±9V 10 hours 25deg C / 77deg F (Panasonic 6LR61G)
  • Page 12 OSD9 Overdrive Soft Distortion ●“Choose Maxon for distortion.” People often said that for the legendary over- drive OD880 swept the music scene in 1977 – 1980ʼs. OSD9 is an updated version of original Maxon OD880 Overdrive/Soft Distortion. ●OSD9 has two controls like OD880. Creates natural, soft and warm distor- tion like the sound of a tube amplifier.
  • Page 13 Be sure to use fects on and off. the correct Maxon AC adaptor. * Effect turns on when you depress Turn down amplifierʼs volume the switch and effect turns off when to the minimum before con- you depress and release the switch.
  • Page 14 SAMPLE SETTING Please visit www.maxon.co.jp to listen to audio samples. No.3 OSD Boost (G: Combat/PU: Hum, No.1 Tube Crunch (G: Godin/PU: Sin- Amp: Crunch) gle, Amp: Crunch) Adds bold distortion into amp crunch Adds small vintage amp-like sound and sound. Overall distortion has distinct distortion, retaining single PU tone.
  • Page 15 : 74(W) x 124(D) x 54(H) mm Dimensions : 580g (including battery) Weight : 9V battery (6LR61 or 6F22) x 1 or Maxon AC adaptor Battery : manganese dry battery 17 hours 25deg C / 77deg F (Panasonic 6F22NB) Battery life...
  • Page 16 OOD9 Organic Overdrive ●Updated version of very first Maxon overdrive, OD880. ●Overdrive sound from post-integration circuit smoothly changes according to input level, offering highly dynamic response to picking technique. Creates mild and warm overdrive like that of a tube amplifier.
  • Page 17 Jack for connection of external power Switch for effect/bypass. Stepping on supply to effect. Be sure to use the this switch alternately turns effects on correct Maxon AC adaptor. and off. Turn down amplifierʼs volume to * Effect turns on when you depress the...
  • Page 18 SAMPLE SETTING Please visit www.maxon.co.jp to listen to audio samples. No.1 70ʼs Crunch (G: Les Paul STD/ No.3 Drive and Sustainer (G: Les Paul PU: Hum, Amp: Clean) STD/PU: Hum, Amp: Clean) Creates crunch sound, which is Booster setting. Provides more power unique characteristic of OOD9.
  • Page 19 : 74(W) x 124(D) x 54(H) mm Dimensions : 580g (including battery) Weight : 9V battery (6LR61 or 6F22) x 1 or Maxon AC adaptor Battery : manganese dry battery 10.5 hours 25deg C / 77deg F Battery life (Panasonic 6F22NB)

  • Page 20: Battery Replacement

    ATTENTION : ■ Turn down the volume of effect and amplifier to the minimum before   connecting Maxon effects to guitar, amplifier or other effects in order not   to damage other connected equipment by unintended noise. ■ When not in use, disconnect plug from input jack to preserve battery.
  • Page 21 If you want to dispose this product, do not mix with general household waste. There is a separate collection system for used electronics products in accordance with legislation under the WEEE Directive (Directive 2002/96/EC) and is effective only within European Union.
  • Page 22 100VAC 10VDC/200mA Maxon shall not be held liable to you or any third party for any losses caused by incorrect operation of this equipment, malfunction or any other failure of this equipment to operate as expected, or normal use of this equipment, except to the extent stipulated by law.
  • Page 23 取扱説明書 AD9Pro ANALOG DELAY VOP9 VINTAGE OVERDRIVE PRO OSD9 OVERDRIVE SOFT DISTORTION OOD9 ORGANIC OVERDRIVE ◆安全上のご注意◆ 機器を安全にご使用いただくため、ご使用前にこの 取扱説明書を必ずお読みください。 そのあとは大切に保管し、必要になったときにお読 みください。...
  • Page 24 ●安全上のご注意● 必ずお守りください 機器を安全にご使用いただく ため、 ご使用前にこの取扱説明書を必ずお読みく ださい。 そのあとは大切に保管し、 必要になったと きにお読みく ださい。 製品を安全に正し く お使いいただく ために、 必ずお守りいただく ことを次のように区分して 説明しています。 ●表示内容を無視して誤った使い方を したと きに、 生じ る危害や損害の程度を次の表示で  区分し説明しています。 この表示欄は、 「人が死亡または重傷などを負う可能性が想定され 警 告 る」 内容を示しています。 この表意欄は、 「傷害を負う可能性または物的障害のみが発生する 注 意 可能性が想定される」 内容を示しています。 ●お守りいただく内容の種類を、 次の絵表示で区分し、 説明しています。 このよ うな絵表示は、 気をつけていただきたい｢注意喚起｣の内容を示して います。 このよ...
  • Page 25 警 告 放熱にご注意 ACアダプタを布や布団等で覆ったり、 包まないでく ださい。 《熱がこもり、 ケースの変形や火災の危険があり ます。 》 注 意 指定以外のACアダプタを使わない 。 必ず指定のAC100ボル ト用のACアダプタをご使用く ださい。 《指定以外のACアダプタを使用しますと火災、 感電の原因になるこ とがあり     ます。 》 電源プラグの抜き差しは正しく ぬれた手でACアダプタを抜き差し しないでく ださい。 《感電の危険があり ます。 》 コンセン ト から抜く と きは、 必ずACアダプタ本体を持って抜いてく ださい。 《コー ドの部分を引っ張り ますと、 コー ドが傷つき、 火炎や感電の原因になる こ...
  • Page 26 ●特に低音域レスポンス を改善し、 芯の しっかり した低音が得られます。 低高音域のバランス も改善し、 アナログ特 有の温かみのあるサウン ド を損な う こ と な く 、 音抜けの良いディ レイ が得ら れます。 ●AD9Proはテープエコー ・ マルチヘッ ド ・ シ ミ ュ レーシ ョ ン機能を搭載し、 シングルヘッ ド/デュアルヘッ ド ・ モー ド ・ スイ ッ 各部の名称と使い方...
  • Page 27  チを装備し ま した。 デュアルヘッ ド ・ モー ドは、 ディ レイ信号に ミ ッ ドス ト リ ーム信号を加えています。 テープエコー ・ マ ルチヘッ ドのシ ミ ュ レーシ ョ ンか ら コンサー トの雰囲気を出すアンビエンス ・ エフ ェ ク ト ま で多彩な効果が可能です。 ●4PDTメ カニカル ・ スイ ッ チの ト ゥルー ・ バイパス ・ スイ ッ チング採用、 バイパスは も と よ り エフ ェ ク トでもスイ ッ チング 回路による音質の劣化があ...
  • Page 28 SAMPLE SETTING  サンプルセッティング  www.maxon.co.jp にてサウン ドク リ ップがご試聴いただけます。 No.1    ディ レイ ・ アンビエンス （G ： Les  Paul  No.3    ディ レイ ・ リズム （G ： コンバッ ト/PU ： STD/PU ： Hum, アンプ ： ク リーン） Hum, アンプ ： クランチ） ディ レイ ・ タイムを短く し、 デュアル ・ モー ド ・ ス...
  • Page 29 接続図 主な規格 入力インピーダンス ：  500kΩ 出力インピーダンス ：  10kΩ以下 残留ノ イズ ：  -100dB以下 （IHF-A） Ｄ Ｅ Ｌ Ａ Ｙ Ｔ Ｉ Ｍ Ｅ ：  20ｍ ｓ ｅ ｃ 〜450ｍ ｓ ｅ ｃ コン トロール ：  Ｄ Ｅ Ｌ Ａ Ｙ Ｔ Ｉ Ｍ Ｅ,  Ｆ Ｅ Ｅ Ｄ Ｂ Ａ Ｃ Ｋ, Ｄ Ｅ Ｌ Ａ Ｙ  Ｌ Ｅ Ｖ Ｅ Ｌ   スイ...
  • Page 30 VOP9 Vintage Overdrive Pro ●ヴィ ンテージ ・ オーバー ドライ ブ ・ プロVOP9は、 音を劇的に加工するのではな く 、 良質なヴィ ンテージ ・ アンプを思わ せるナチュ ラルで温かい艶をサウン ドに加えて く れます。 繊細なフ ィ ンガ リ ングや微妙なピ ッ キングによる表情豊か なオーバー ドライ ブ ・ サウン ド を ク リ エー トで き ます。 ●VOP9は...
  • Page 31  ッ クアッ プやハイ レベル ・ ピ ッ クアッ プで発生していたアンイ ンテンシ ョ ナル ・ ディ ス トーシ ョ ンが排除さ れ本来のオ ーバー ドライ ブ ・ サウン ド を ク リ エー トでき ます。 ハイ ダイナミ ッ ク ・ イ ンプッ ト ・ レンジ を備えた真空管アンプに接続す る...

  • Page 32: Sample Setting

    SAMPLE SETTING  サンプルセッティング www.maxon.co.jp にてサウン ドク リ ップがご試聴いただけます。 No.1ビンテージ ・ ウォーム （G ： ゴダンSA/PU ： No.3  70sオーバードライブ （G ： Les  Paul  Single, アンプ ： ク リーン） STD/PU ： Hum, アンプ ： クランチ） シングルPUによるハーフ ・ トーンを太くパワフ 同じセッティ ングでのハムバッカーのフロン ト ・ ルに変化させた ドライブ ・ サウン ド。 太さを出し...
  • Page 33 接続図 主な仕様 入力イ ン ピーダンス ：  500kΩ 出力イ ン ピーダンス ：  10kΩ以下 最大増幅率 ：  46dB （1.5kHz） 入力換算ノ イズ ：  -112dB （IHF-A） コン ト ロール ：  Ｄ Ｒ Ｉ Ｖ Ｅ ,Ｔ Ｏ Ｎ Ｅ , Ｌ Ｅ Ｖ Ｅ Ｌ  電圧スイ ッチ(±9Ｖ/±4.5Ｖ)  回路供給電圧...
  • Page 34 OSD9 Overdrive Soft Distortion ●OSD9は、 77か ら 80年代かけて ミ ュージ ッ ク シーン を席巻し 「歪系はマク ソン」 の名を決定づけたオーバー ド ライ ブ ・ ソフ トディ ス トー シ ョ ン を継承したシンプル ・ コン トロールのオーバー ドライ ブです。 ●OD880のサウン ド ・ キ ャ ラ クター を継承し、 入力レベルに応じてスムーズに変化する柔ら かな真空管特有のウ ォ...
  • Page 35 ●4PDTメ カニカル ・ スイ ッ チの ト ゥ ルー ・ バイパス ・ スイ ッ チング採用、 バイパスは も と よ り エフ ェ ク トで もスイ ッ チ ング回路による音質の劣化があ り ません。 ●ACアダプター （オプシ ョ ン） または電池(アルカ リ電池で連続34時間） のツーウ ェ イパワー方式です。 電池 交換はワンタ...
  • Page 36 SAMPLE SETTING  サンプルセッティング www.maxon.co.jp にてサウン ドク リ ップがご試聴いただけます。 No.3 OSDブース ト  （G ： コンバッ ト/PU ： Hum, ア No.1チューブ ・ クランチ  （G ： Godin/PU ： ンプ ： クランチ） Single, アンプ ： クランチ） アンプ側のクランチ ・ サウン ドにOSD9の持つエ シングル ・ ピックアップ特有の トーンをそのまま ッジの効いたディ ス トーシ ョンを加え歪みにハッ...
  • Page 37 接続図 主な仕様 入力イ ン ピーダンス ：  500kΩ 出力イ ン ピーダンス ：  10kΩ以下 最大増幅率 ：  41.5dB （700Hz） 入力換算ノ イズ ：  -107dB以下 （IHF-A） コン ト ロール ：  Ｄ Ｒ Ｉ Ｖ Ｅ ,  Ｌ Ｅ Ｖ Ｅ Ｌ 回路供給電圧 ：  9Ｖ 消費電流 ：...
  • Page 38 OOD9 Organic Overdrive ●オーガニ ッ ク ・ オーバー ドライ ブOOD9は、 マク ソン ・ オーバー ドライ ブの1号機  OD880の系譜を継承した ２ コン トロールの最も自然な トーンのオーバー ドライ ブです。 ●ポス ト ・ イ ンテグ レーシ ョ ン回路か ら作り出さ れるオーバー ドライ ブ ・ サウン ドは、 マクソン ・ オーバー ドライ ブのキ ャ...
  • Page 39 ●4PDTメ カニカル ・ スイ ッ チの ト ゥ ルー ・ バイパス ・ スイ ッ チング採用、 バイパスは も と よ り エフ ェ ク トで もスイ ッ チ ング回路による音質の劣化があ り ません。 ●ACアダプター （オプシ ョ ン） または電池(アルカ リ電池で連続23時間） のツーウ ェ イパワー方式です。 電池 交換はワンタ...
  • Page 40 SAMPLE SETTING  サンプルセッティング www.maxon.co.jp にてサウン ドク リ ップがご試聴いただけます。 No.3ドライ ブ ＆サスティ ナー （G ： Les Paul STD/ No.1 '70S ・ クランチ  （G ： Les Paul STD/PU ： PU ： Hum, アンプ ： ク リーン） Hum, アンプ ： ク リーン） アンプ側での歪みにパワー感とサステインを加 OOD9のドライブ ・ レベルを抑えアンプでの音 えるブースター的なセッティ ング。 バッキング、 リ...
  • Page 41 接続図 主な仕様 入力イ ン ピーダンス ：  500kΩ 出力イ ン ピーダンス ：  10kΩ以下 最大増幅率 ：  41.5dB （700Hz） 入力換算ノ イズ ：  -107dB以下 （IHF-A） コン ト ロール ：  Ｄ Ｒ Ｉ Ｖ Ｅ ,  Ｌ Ｅ Ｖ Ｅ Ｌ 回路供給電圧 ：  9Ｖ 消費電流 ：...
  • Page 42 電池交換 ●この製品は6LR61, 6F22  9V電池を １ 本使用しており ます。 ●電池の交換は図の手順に従ってく ださい。 ※電池の交換はバッテリ ・ スナップと電池の接続が確実であること、 電池の極性に注意してください。 取扱上の注意 ■ギター、 エフ ェ クター、 アンプ等へのプラグ接続は、 接続されるほかの機器へのノ イズによ  る損傷を防ぐためにエフ ェ クタ、 アンプ等のボリ ュームを絞り切ってから接続してく ださい。 ■電池を長持ち させるため、 使用しない時はイ ンプッ ト ・ ジ ャ ッ クからプラグを抜いてく ださい。 ■長時間使用しない時は、 電池を抜き と ってく ださい。 ■Ｌ...
  • Page 43 お客様または第三者が、 この製品の誤った取り扱い、 故障、 その他の不具合、 またはこの 製品の使用によって受けられた損害については、 法令上の賠償責任が認められる場合 を除き、 当社は一切その責任を負いません。 あ ら かじめご了承く ださい。 本製品の故障、 誤動作または不具合による、 コンサー トやイベン トなどにかかわる損害、 及びお客様または第三者が製品利用の機会を逸したために発生した損害など、 付随的 損害の補償については、 当社は一切責任を負いません。 あ ら かじめご了承く ださい。 株式会社   日伸音波製作所 〒390-0851 松本市島内4172-1 TEL : 0263-40-1403   FAX : 0263-40-1410 www.maxon.co.jp  sales@maxon.co.jp 製品仕様及び製品外観などは、改良のため予告なく変更することがあります。...
  • Page 44 NISSHIN ONPA CO., LTD. 4172-1 Shimauchi, Matsumoto-City, Nagano, 390-0851 Japan TEL:+81-263-40-1403 FAX:+81-263-40-1410 www.maxon.co.jp sales@maxon.co.jp All specifications are subject to change for improvement without notice or obligation. Sample setting by Shiro Tanigawa UMN-9SE-0105A Copyright ©1999 - 2007 NISSHIN ONPA CO.,LTD. All rights reserved.
