Menzer LHS 225 PRO Translation Of The Original Operating Instructions

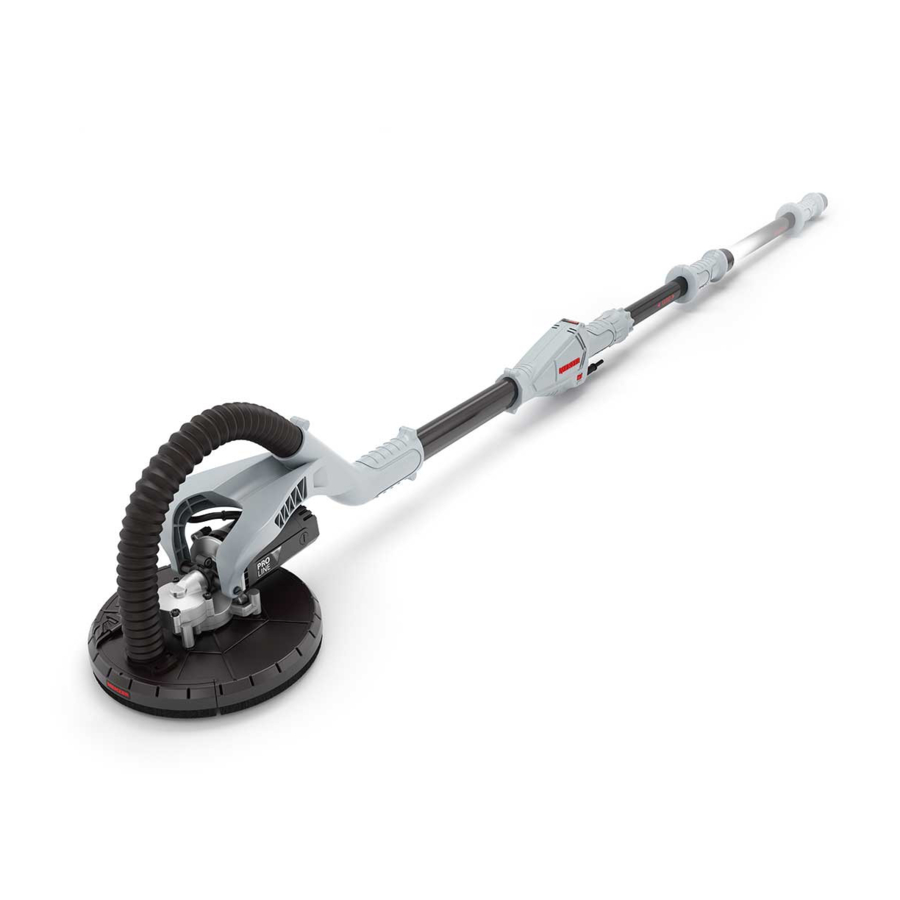

Long-neck sander
Hide thumbs Also See for LHS 225 PRO:
Table of Contents

  • Deutsch
    • Table of Contents

    • 1 Verwendete und zu Beachtende Symbole
      • Symbole am Gerät
      • Allgemein Geltende Symbole und Hinweise

    • 2 Bestimmungsgemäße Verwendung

    • 3 Technische Daten und Emissionen

    • 4 Sicherheitshinweise
      • Allgemeines
      • Maschinenspezifische Sicherheitshinweise
      • Arbeitsumgebung
      • Rückschlag

    • 5 Allgemeine Beschreibung der Maschine
      • Maschinendarstellungen und Typbeschreibungen
      • Bedienelemente
      • Inbetriebnahme
      • Einstellungen und Handhabung
      • Longlife-Technologie de

    • 6 Wartung und Instandhaltung de
      • Allgemeines de
      • Wechsel des Schleifmittels de
      • Wechsel des Schleifpads de
      • Austausch des Schleiftellers de
      • Austausch des Bürstenkranzes de

    • 7 Fehler- und Störungsbehebung de

    • 8 Transport und Lagerung de

    • 9 Entsorgung

    • 10 Funktionszubehör und Peripherie de

    • 11 EG-Konformitätserklärung de

    • 12 Garantiebedingungen de

  • English

  • Español

    • 1 Símbolos Usados a Tomar en Cuenta
      • Símbolos en la Máquina
      • Notas y Símbolos Generales Aplicables

    • 2 Uso Conforme al Empleo Previsto

    • 3 Datos Técnicos y Emisiones

    • 4 Indicaciones de Seguridad
      • Generalidades
      • Reglas Especificas De Seguridad De La Máquina
      • Entorno de Trabajo
      • Contragolpes

    • 5 Descripción General de la Máquina
      • Representaciones de la Máquina y Descripciones de Tipos
      • Elementos Operativos
      • Puesta en Marcha
      • Configuración Y Manejo
      • Tecnología Longlife

    • 6 Mantenimiento y Conservación
      • Generalidades
      • Cambio del Material Abrasivo
      • Cambio de la Almohadilla de Lijado
      • Sustitución De La Placa De Lijado
      • Sustitución De La Cabeza De Cepillos

    • 7 Eliminación de Errores y Solución de Averías

    • 8 Transporte y Almacenamiento

    • 9 Eliminación

    • 10 Periféricos y Accesorios de Función

    • 11 Declaración de Conformidad CE

    • 12 Términos de la Garantía

  • Français

    • 1 Symboles Utilisés Et À Respecter
      • Symbole Sur L'appareil
      • Symboles Applicables D'une Manière Générale Et Instructions

    • 2 Utilisation Conforme

    • 3 Données Techniques Et Émissions

    • 4 Consignes de Sécurité
      • Généralités
      • Consignes De Sécurité Spécifiques À La Machine
      • Environnement de Travail
      • Recul

    • 5 Description Générale de la Machine
      • Représentations Et Descriptions du Type de Machine
      • Éléments de Commande
      • Mise en Service
      • Réglages Et Manutention
      • Technologie Longlife FR

    • 6 Entretien Et Maintenance FR
      • Changement de L'abrasif FR
      • Changement du Disque de Ponçage FR
      • Remplacement du Plateau de Ponçage FR
      • Remplacement de la Couronne de Brossage FR

    • 7 Dépannage des Défauts Et Dysfonctionnements FR

    • 8 Transport Et Stockage FR

    • 9 Élimination

    • 10 Accessoires de Fonction Et Périphérie FR

    • 11 Déclaration de Conformité CE FR

    • 12 Conditions de Garantie FR

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 41

Quick Links

Download this manual
LHS 225 PRO / LHS 225 PRO VARIO
LANGHALSSCHLEIFER
Originalbetriebsanleitung
LONG-NECK SANDER
Translation of the original operating instructions
LIJADORA DE CUELLO LARGO
Traducción del Manual original
PONCEUSE AUTOPORTÉE À RALLONGE
Traduction de la Notice originale
LEVIGATRICE A COLLO LUNGO
Traduzione delle istruzioni
SZLIFIERKA WYSIĘGNIKOWA
Tłumaczenie oryginalnej instrukcji eksploatacji

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LHS 225 PRO and is the answer not in the manual?

Questions and answers

Related Manuals for Menzer LHS 225 PRO

Summary of Contents for Menzer LHS 225 PRO

  • Page 1 LHS 225 PRO / LHS 225 PRO VARIO LANGHALSSCHLEIFER Originalbetriebsanleitung LONG-NECK SANDER Translation of the original operating instructions LIJADORA DE CUELLO LARGO Traducción del Manual original PONCEUSE AUTOPORTÉE À RALLONGE Traduction de la Notice originale LEVIGATRICE A COLLO LUNGO Traduzione delle istruzioni SZLIFIERKA WYSIĘGNIKOWA...
  • Page 4 5.1 LHS 225 PRO / LHS 225 PRO VARIO LHS 225 PRO LHS 225 PRO VARIO...
  • Page 5 5.2 LHS 225 PRO / LHS 225 PRO VARIO...
  • Page 6 5.3 LHS 225 PRO / LHS 225 PRO VARIO...
  • Page 7 5.3 LHS 225 PRO / LHS 225 PRO VARIO...
  • Page 8 5.3 LHS 225 PRO / LHS 225 PRO VARIO...
  • Page 9 5.3 LHS 225 PRO / LHS 225 PRO VARIO...
  • Page 10 5.3 LHS 225 PRO / LHS 225 PRO VARIO...
  • Page 11 5.3 LHS 225 PRO / LHS 225 PRO VARIO...
  • Page 12 5.4 LHS 225 PRO / LHS 225 PRO VARIO *10*...
  • Page 13 5.4 LHS 225 PRO VARIO E (VARIO) E (VARIO) *11*...
  • Page 14 5.4 LHS 225 PRO / LHS 225 PRO VARIO *12*...
  • Page 15 5.4 LHS 225 PRO / LHS 225 PRO VARIO *13*...
  • Page 16 5.4 LHS 225 PRO / LHS 225 PRO VARIO *14*...
  • Page 17 6.2 LHS 225 PRO / LHS 225 PRO VARIO *15*...
  • Page 18 6.3 LHS 225 PRO / LHS 225 PRO VARIO *16*...
  • Page 19 6.3 LHS 225 PRO / LHS 225 PRO VARIO 4b . *17*...
  • Page 20 6.4 LHS 225 PRO / LHS 225 PRO VARIO 6.4 LHS 225 PRO / LHS 225 PRO VARIO *18*...
  • Page 21 6.4 LHS 225 PRO / LHS 225 PRO VARIO 6.4 LHS 225 PRO / LHS 225 PRO VARIO *19*...
  • Page 22 6.5 LHS 225 PRO / LHS 225 PRO VARIO *20*...
  • Page 23 6.5 LHS 225 PRO / LHS 225 PRO VARIO *21*...
  • Page 24 *22*...
  • Page 25 *23*...

  • Page 27: Table Of Contents

    Originalbetriebsanleitung LANGHALSSCHLEIFER MENZER LHS 225 PRO / LHS 225 PRO VARIO Inhaltsverzeichnis Vorwort Verwendete und zu beachtende Symbole DE 3 1.1 Symbole am Gerät DE 3 1.2 Allgemein geltende Symbole und Hinweise DE 3 2. Bestimmungsgemäße Verwendung DE 4 3. Technische Daten und Emissionen DE 4 4.
  • Page 28 Lieber Kunde, mit dem MENZER-Langhalsschleifer LHS 225 PRO / LHS 225 PRO VARIO haben Sie sich für ein hochwertiges Produkt mit hoher Lebensdauer und ausgezeichneter Performance entschieden. Das Gerät wurde speziell für den professionellen und damit intensiven Dauereinsatz entwickelt, verfügt über die MENZER-Longlife-...

  • Page 29: Verwendete Und Zu Beachtende Symbole

    1. Verwendete und zu beachtende Symbole 1.1 Symbole am Gerät Anleitung beachten! Augenschutz benutzen! Atemschutz benutzen! Netzstecker ziehen! Nicht über den Hausmüll entsorgen! Schutzklasse II EG-Konformitätskennzeichnung 1.2 Allgemein geltende Symbole und Hinweise Gehörschutz benutzen! Warnung vor allgemeiner Gefahr Warnung vor elektrischer Spannung Hinweise und Informationen DE 3...

  • Page 30: Bestimmungsgemäße Verwendung

    2. Bestimmungsgemäße Verwendung Der MENZER-Langhalsschleifer LHS 225 PRO / Schleifmittel zum Einsatz kommen. Der Einsatz LHS 225 PRO VARIO ist bestimmt für das Schlei- von Trenn- oder Schruppscheiben sowie fen von Wänden und Decken im Innen- und Fächerschleifscheiben, Drahtbürsten oder Außenbereich, zum Schleifen von gespachtelten...

  • Page 31: Sicherheitshinweise

    Einschalten des Gerätes. zen, die die Betriebsanleitung nicht gelesen haben. • Lassen Sie das Gerät vor Arbeitsbeginn ca. • Lassen Sie defekte Geräte nur vom MENZER- 1 Minute Probe laufen – mit der Rotationsachse Service reparieren. vom Körper abgewandt.
  • Page 32 Hitze über 60 °C aus. unseren MENZER-Service. • Nehmen Sie nie technische Änderungen am Gerät vor. • Verwenden Sie nur von MENZER empfohlene und mit Einsatzzweck und Geräteabmessungen übereinstimmende Schleifmittel und Schleifteller, die genau auf die Schleifspindel passen, um unru- higem Lauf, Vibrationen und Kontrollverlust über...

  • Page 33: Arbeitsumgebung

    4.3 Arbeitsumgebung • Stellen Sie sicher, dass Ihr Arbeitsplatz stets gut belüftet ist, um Ohnmacht und Vergiftungen • Achten Sie darauf, dass sich keine weiteren Per- oder Unfälle zu vermeiden, da sich giftige Dämpfe sonen an Ihrem Arbeitsplatz befinden oder stets bilden können. Beachten Sie die Datenblätter der ein ausreichender Sicherheitsabstand zwischen Werkstoffhersteller.

  • Page 34: Rückschlag

    • LHS 225 PRO tion ein Elektrowerkzeug entgegen der Drehrich- tung des Einsatzwerkzeuges an der Blockierstelle • LHS 225 PRO VARIO beschleunigt. Hakt oder klemmt beispielsweise eine Schleifscheibe im oder am Werkstück, so kann sich die Kante der Schleifscheibe, die in das 5.2 Bedienelemente (Seite *3*)

  • Page 35: Einstellungen Und Handhabung

    (siehe Seite *3*). Dies ist auch mittels MENZER-System den Bildanleitungen auf während des Betriebs möglich. Höhere Drehzah- Seite *7* (1c. und 2c.). Muss ein MENZER-Univer- len ermöglichen einen höheren Abtrag, während saladapter zwischengeschaltet werden, folgen Sie niedrigere mehr Kontrolle über den Schleifvor- der Anleitung auf den beiden Folgeseiten *8* und gang gewährleisten.

  • Page 36: Longlife-Technologie De

    Ziehen Sie das verbrauchte Schleifmittel vom dung mit der erweiterten Herstellergarantie für Schleifpad ab (1a.–3a. – Seite *15*) und drücken Produkte der MENZER PRO LINE erhalten Sie Sie das neue Schleifmittel, an gleicher Position, somit ein Produkt mit ausgezeichneter Perfor- zentriert auf (siehe Seite *6*).

  • Page 37: Wechsel Des Schleifpads De

    6.3 Wechsel des Schleifpads 6.5 Austausch des Bürstenkranzes (Seite *16* und *17*) (Seite *20* und *21*) Durch den beidseitigen Klettbelag wechseln Sie Wenn der Bürstenkranz der runden Schleifköpfe das runde Schleifpad problemlos, indem Sie es abgenutzt ist oder beschädigt wurde, muss er von der Auflagescheibe abziehen und ein neues ausgetauscht werden.

  • Page 38: Fehler- Und Störungsbehebung De

    • Stecker nicht richtig an die • Steckverbindung prüfen, funktionslos oder Netzsteckdose angeschlossen. Stecker richtig an die funktionsgestört. Netzsteckdose anschließen. • Defekter Stecker • MENZER-Reparaturservice • Abgenutzte Schleifkohlen nutzen. • Versorgungsnetzsicherung wurde ausgelöst. • Die Maschine produziert • Schleifteller oder Schleifmittel • Schleifteller und Schleifmittel zu viel Lärm.

  • Page 39: Transport Und Lagerung De

    Erklärung ihre Gültigkeit. 9. Entsorgung Produkt: Langhalsschleifer Typ: Werfen Sie Elektrowerkzeuge nicht in den Haus- MENZER LHS 225 PRO / müll! Geräte, deren Zubehör und Verpackungen LHS 225 PRO VARIO sind unter Beachtung nationaler Vorschriften einer Einschlägige EG-Richtlinien umweltgerechten Wiederverwertung zuzuführen! 2006/42/EG;...
  • Page 41 Translation of the original operating instructions LONG-NECK SANDER MENZER LHS 225 PRO / LHS 225 PRO VARIO Table of contents Foreword Symbols used and to be complied with EN 3 1.1 Symbols on the machine EN 3 1.2 Generally applicable symbols and notes EN 3 2.
