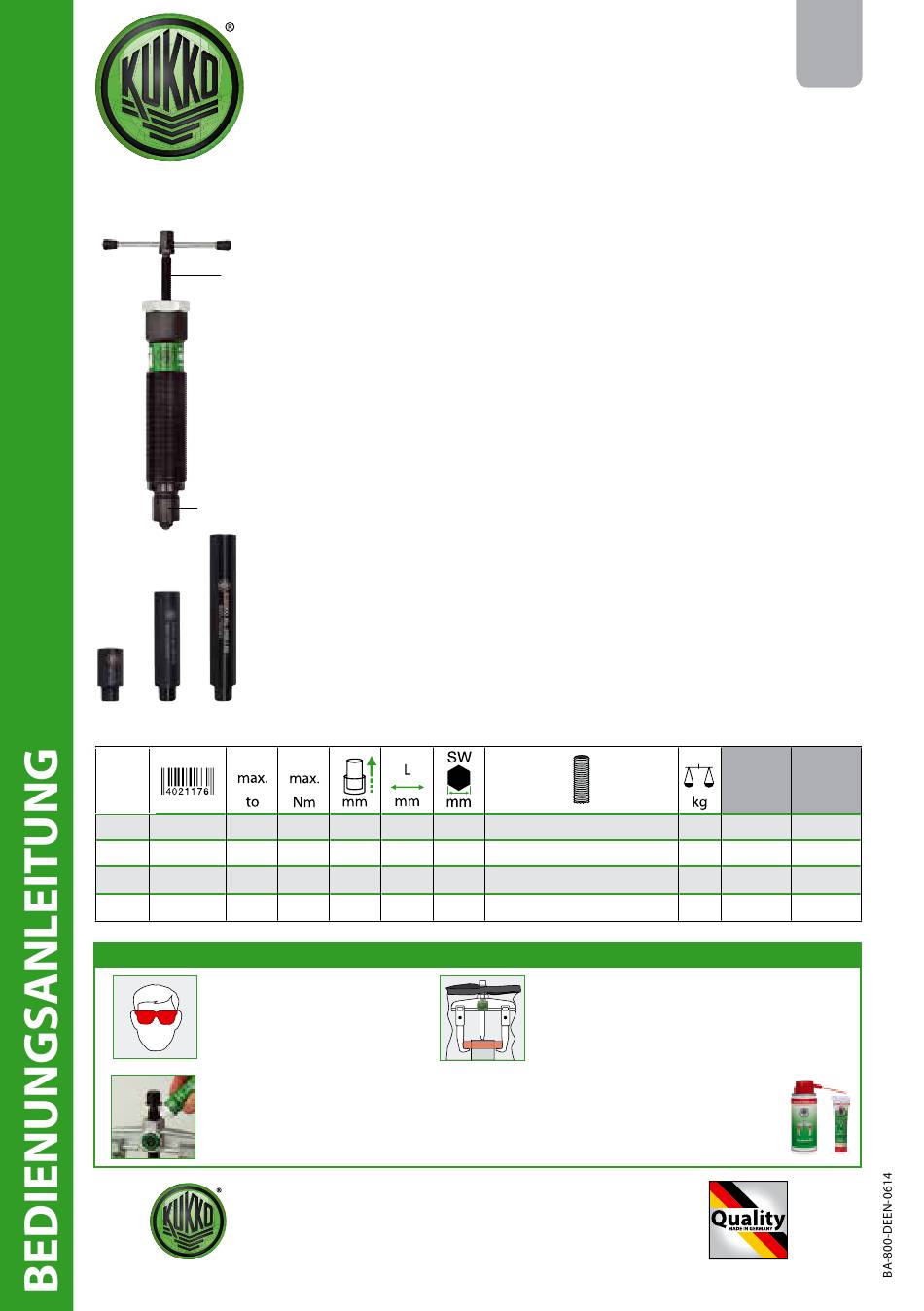

KUKKO 800 Series Quick Start Manual

Hydraulische Hochleistungs-Kompaktspindeln
A
B
Abb.1
800-050 800-100 800-150
Art.-
No.
800 034343 10
801 784446 15
802 784514 20
804 456787 15
Tragen Sie stets eine
Schutzbrille und geeignete
Schutzkleidung.
Pflege der Abzieher-Spindel: Die KUKKO-Spindeln müssen immer gut gefettet sein. Wir
empfehlen die Verwendung von KUKKO Spezialfett für Druckspindeln (No.: 699999) oder
von KUKKO Bio-Multi-Öl (No.: 699990). Eine Tube KUKKO Spezialfett für Druckspindeln
liegt jedem Original KUKKO Abzieher gratis bei.
KUKKO-Werkzeugfabrik Kleinbongartz & Kaiser oHG
Heinrich-Hertz-Str. 5 · 40721 Hilden • GERMANY
Phone: +49 2103 9754-300 • Fax: +49 2103 9754-310
Für Bestellungen: order@KUKKO.com · www.KUKKO.com
© 2014 Kleinbongartz und Kaiser oHG. All rights reserved. Unauthorized copying or distribution without written permission is strictly prohibited.
800 - 801 - 802 - 804
Baureihe 800
Diese kompakten Hochleistungsspindeln mit ihren günstigen Einbaumaßen
haben sich im Werkzeugbau und vielen anderen Bereichen als krafterzeugende
Komponenten und Problemlöser vielfach bewährt.
Die wartungsarme
schluss- und schlupffreien
Anwendung und hohe Leistung.
Arbeitsweise:
Vor dem Einsatz obere Spindel (A) zurückschrauben, damit der Kolben von der
Rückzugfeder in die Ausgangsposition gebracht werden kann.
Danach das mitgelieferte Druckstück (B) aufstecken und die hydraulische Spin-
del in das Werkzeug einschrauben und fest anziehen.
Wenn die Länge der Spindel nicht ausreicht, eine oder mehrere Spindelverlän-
gerungen (Abb.1) auf die Spindel stecken. Das Druckstück (B) wird in diesem Fall
auf die Spindelverlängerung gesteckt.
Das Aufbringen der hydraulischen Kraft erfolgt durch kontrolliertes
Anziehen der Druckspindel (A). Eine Überschreitung, der auf dem
Spindelkörper eingestempelten Belastungswerte (max. to ~ kN), ist nicht zulässig.
Zur Vermeidung von Unfällen oder der Beschädigung des Werkzeuges ist sorg-
fältig darauf zu achten, dass die verwendeten Komponenten der Druckleistung
der eingesetzten Hydraulikspindel entsprechen.
40 10 200
70 10 200
100 10 200
70 10 200
Sicherheitshinweise und Pflegetipp
Original KUKKO-Konstruktion
Hydrauliksystem
13 W 1.1/2"-16 (55°, 16 Gang)
19
W 1.1/2"-16 (55°, 16 Gang)
19 M 40x1,5
19
W 1.1/2"-16
Umhüllen Sie zum Schutz, gegen
das bei Abzieharbeiten immer mögliche
ruckartige Ablösen, das Abziehwerkzeug
und das abzuziehende Teil mit einer
Unfallschutzplane. Art.Nr.: UFP-1; UFP-2; UFP-3
DE
mit dem luftein-
garantiert zuverlässige
ERS AT
1,40 800-ERS 800-REP
1,50 801-ERS 801-REP
1,90 802-ERS 802-REP
1,30 801-ERS 801-REP
