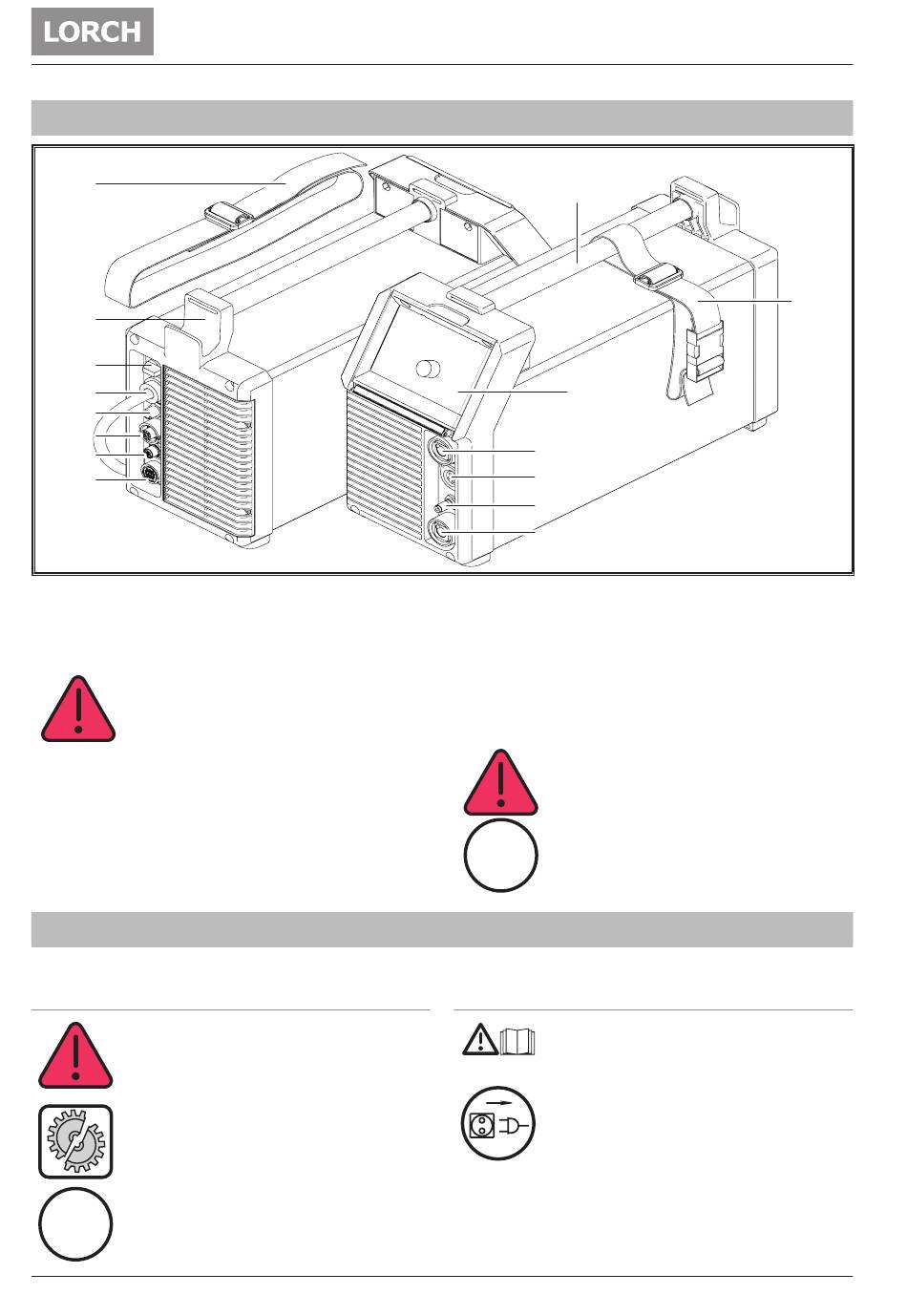

1 Geräteelemente
6
8
9
10
11
18
12
13
1
Bedienfeld
2
Anschlussbuchse Brenner/Elektrodenhalter/Werk-
stückleitung
3
Anschlussbuchse Brennertaster
An den Leitungen der Anschlussbuchse liegt
die volle HF-Zündspannung an.
Niemals etwas anderes als den Steuerstecker
des Hand-Brenners anschließen.
4
Gasanschluss Brenner
5
Anschlussbuchse Werkstückleitung/Elektrodenhalter
6
Tragegurt
7
Handgriff (Verlastungspunkt)
8
Halter Netzkabel
2 Zeichenerklärung
2.1

Bedeutung der Bildzeichen im

Bedienungshandbuch

Gefahr für Leib und Leben!
Bei Nichtbeachtung der Gefahrenhinweise
können leichte oder schwere Verletzungen bis
hin zum Tode die Folge sein.
Gefahr von Sachschäden!
Bei Nichtbeachtung der Gefahrenhinweise
können Schäden an Werkstücken, Werkzeugen
und Einrichtungen die Folge sein.
Allgemeiner Hinweis!
i i
Bezeichnet nützliche Informationen zu Produkt
und Ausrüstung.
- 4 -
2
3
4
5
9
Hauptschalter
10
Netzkabel
11
Anschluss Schutzgas
12
Anschlussbuchse Wasserkühlgerät WUK 7
13
Anschlussbuchse Fernregler
14
Zubehörgurt
18
Stromversorgungsbuchse
Der Tragegurt dient ausschließlich dem
Transport durch eine Person.
Abgebildetes oder beschriebenes Zubehör ge-
i i
hört teilweise nicht zum Lieferumfang. Ände-
rungen vorbehalten.
2.2 Bedeutung der Bildzeichen am Gerät
Gefahr!
Benutzerinformation im Bedienungshandbuch
lesen.
Netzstecker ziehen!
Vor dem Öffnen des Gehäuses ist der Netzste-
cker abzuziehen.
909.2669.9-02
Zeichenerklärung
7
1
14
01.21
