3. PRODUKTÜBERSICHT

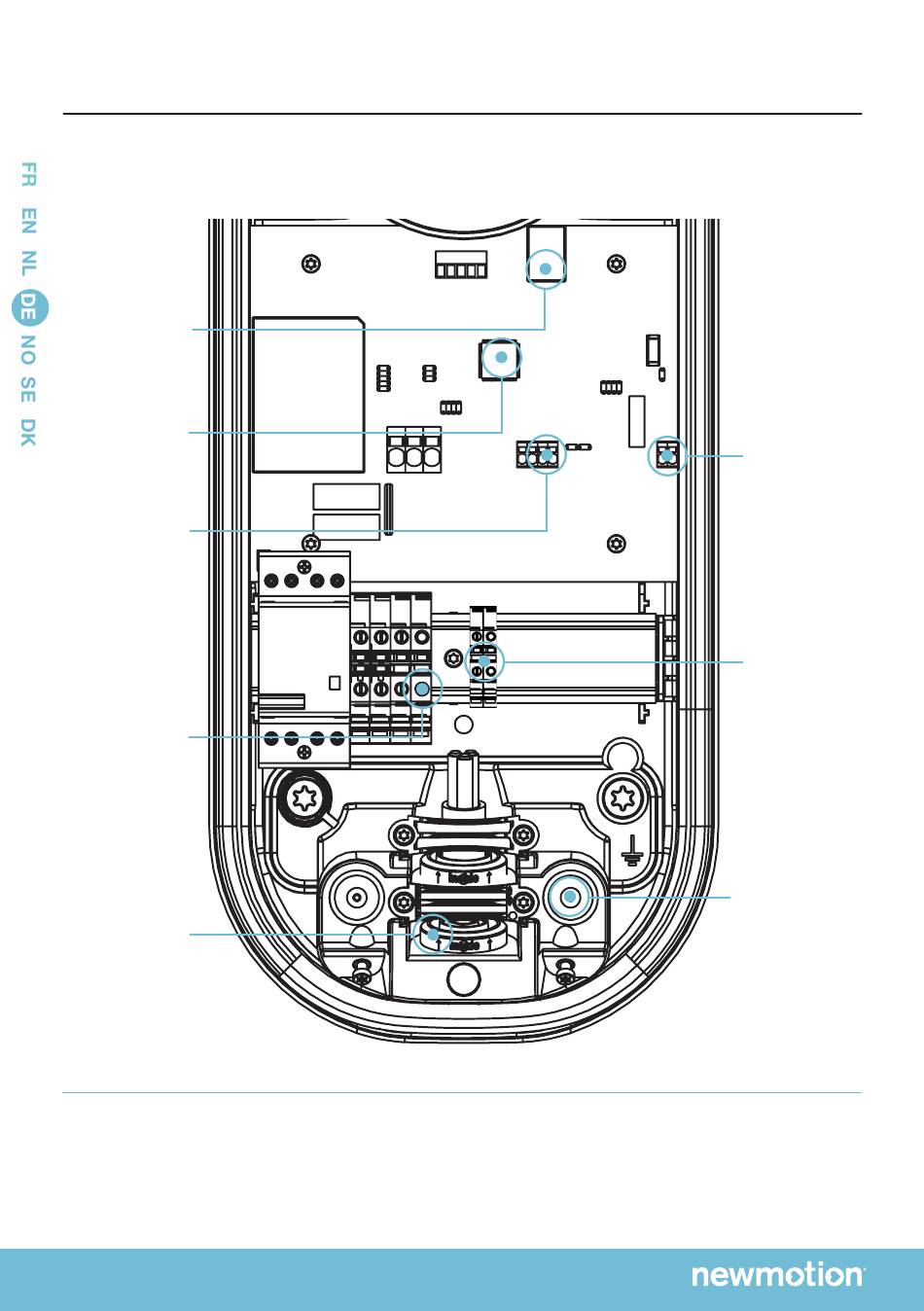

3.4.2 ÜBERSICHT ÜBER DIE INSTALLATION VON ZUBEHÖR
Ethernet-Anschluss
für lokale
Konfiguration
RJ12 - P1-Port für
Load Shedding
Modul (Nur 11 kW
Modell)
Shunt-Anschluss
(L1 & N vom
Zubehörkabel)
Erdung
Zubehörkabel
Eingang für
fünfadriges
Zubehörkabel
Ø 2,5 mm
INSTALLATIEHANDLEIDING – P50
INSTALLATIONSANLEITUNG – P50 | P50
VERSION 0129NM02INT01
0520NM19INT03
Anschluss für
ON/OFF Peak
(L2 und L3 vom
Zubehörkabel)
CT-Anschluss für
Load Shedding
(Nur 7,4 kW Modell)
Einlass für UTP-
Datenkabel mit
Gummidichtung
