3. PRODUCTOVERZICHT

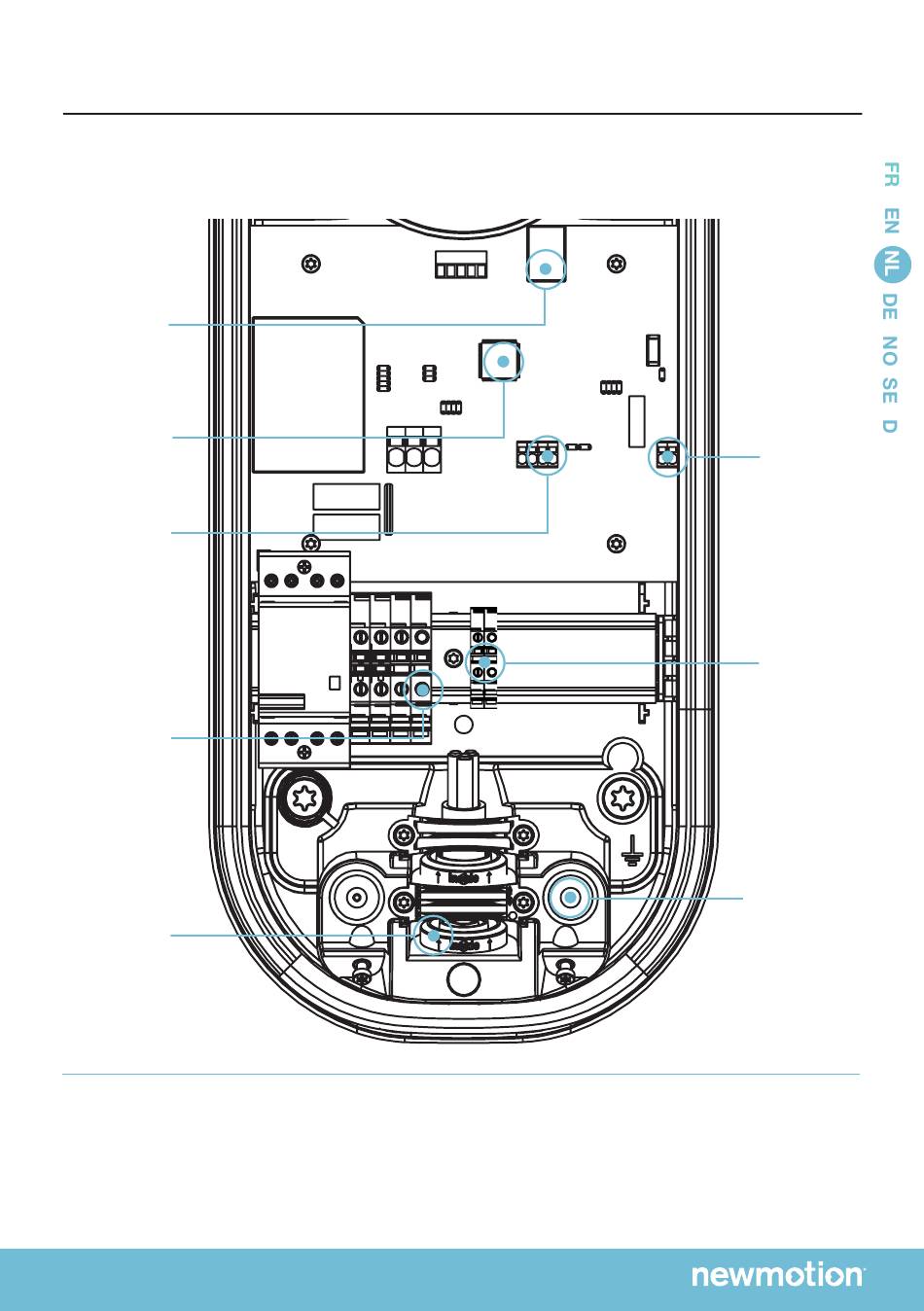

3.4.2 OVERZICHT INSTALLATIE ACCESSOIRES
ethernet poort
voor lokale
configuratie
RJ12 - P1 poort
voor Load Shedding
module
(alleen 11 kW model)
Shunt aansluiting
(L1 & N van de
accessoires kabel)
aarding
accessoires
kabel
5 aders Ø 2,5mm
accessoires kabel
ingang
INSTALLATIEHANDLEIDING – P37
INSTALLATIEHANDLEIDING – P37 | P37
VERSION 0129NM02INT01
0520NM19INT03
ON/OFF Peak
aansluiting
(L2 & L3 van de
accessoires kabel)
CT aansltuiing voor
Load Shedding
(alleen 7,4 kW model)
Load Shedding kabel
of CT kabel ingang
(CAT5/6)
