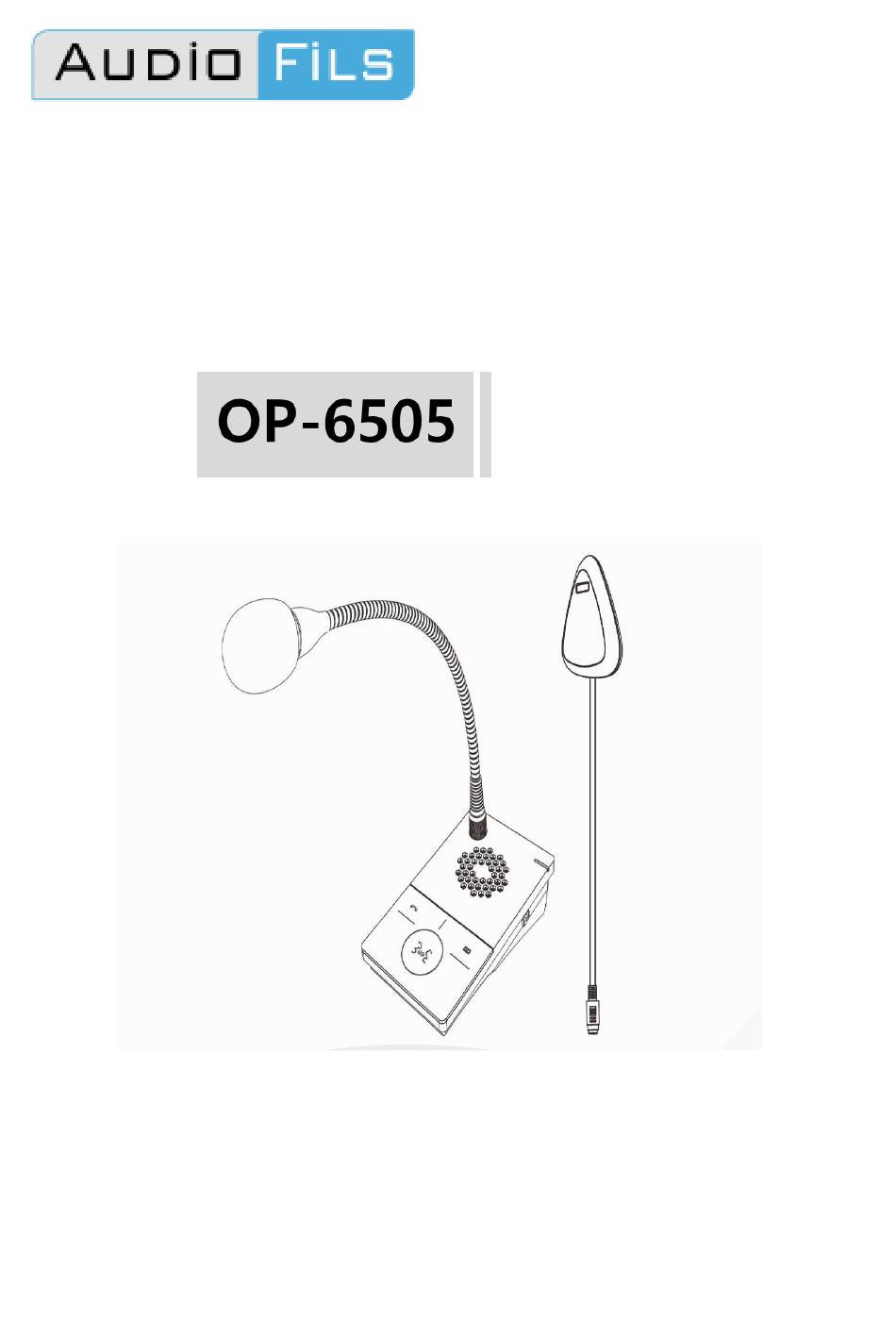

- Page 1 Interphone de communication digital Digital Window Intercom Guide utilisateur | User Guide 2018...
-
Page 2: Table Of Contents
FR | Table des matières Introduction ....................................3 Précautions de sécurité ................................3 Le produit ......................................4 Caractéristiques ....................................5 Indications sur l’interface matérielle ..............................6 Liste des produits fournis ................................7 Câblage ......................................7 Fonctionnement général ................................8 Interphone local ....................................8 Interphone à... -
Page 3: Introduction
Introduction Précautions de sécurité • Veuillez respecter l'avertissement et les conseils de sécurité pertinents. • Veuillez prendre ce manuel dans un endroit pratique pour référence future. Avertissement et rappel Ce symbole signifie qu'il y a des problèmes potentiels de sécurité, cela peut entraîner la mort ou des blessures graves si le fonctionnement est incorrect. -
Page 4: Le Produit
Le produit L’interphone de fenêtre numérique intégré IP OP-6505, est un combiné d’interphone de fenêtre interne et externe, équipé d'interface d'entrée de puissance, interface de communication et port de sortie d’enregistrement. Intercom Fenêtre Interne Haut-parleur et microphone externe Caractéristiques ... -
Page 5: Indications Sur L'interface Matérielle
Indications sur l’interface matérielle Fenêtre intercom interne 【Vue face】 ① Voyant d'indication de fonctionnement : la lumière rouge est hors ligne, la lumière verte est en ligne ② Haut-parleur : amplifie l'audio intercom local. ③Touche d’enregistrement: effectuez un enregistrement en appuyant sur la touche la première fois, terminez l'enregistrement en appuyant à... -
Page 6: Liste Des Produits Fournis
① Interface d’alimentation : connecter avec l'alimentation DC12 / 2A. ② Interface de communication : se connecter avec l'hôte d'enregistrement HD du réseau IP. ③ Interface d'entrée audio analogique : sortie audio analogique, connexion avec DVR ou caméra IP. ④ Interface intercom de fenêtre externe. 【Interphone de fenêtre externe】... -
Page 7: Câblage
（3） Microphone col de cygne 1 pièce Adaptateur alimentation 1 pièce （4） （3*100mm）3 pièces （5） Faisceau de câblage （6） Serre-câble (HC-100) 3 pièces （7） Connecteur de câblage (3.81-2P) 1 pièce （8） Guide installation rapide 1 pièce Cablage （1） Connectez le port de l'adaptateur d'alimentation à l'interface d'alimentation de l'interphone de la fenêtre interne, l'autre port se connecte avec la prise de courant. -
Page 8: Fonctionnement Général
Fonctionnement général Interphone local Après l'intercom de fenêtre interne connecté et l'interphone de fenêtre externe, puis sous tension, appuyez sur la touche interphone de l'interphone de la fenêtre interne, il devient full duplex HD avec l’interphone de fenêtre externe, appuyez à nouveau pour arrêter l'interphone. -
Page 9: Recherche De Problèmes
Recherche de problèmes Pourquoi le terminal ne peut pas parler avec les autres ? Pour parler avec d'autres terminaux, il doit être connecté à l'hôte d'enregistrement HD réseau IP. Vérifiez si vous vous connectez avec l'hôte d'enregistrement HD du réseau IP. Vérifiez que les paramètres de mappage du serveur sont corrects ou non. - Page 10 Copyright Statement Digital Window Intercom EN | User Guide...
-
Page 11: Summary
Summary Safety precautions • Please abide by the warning and the relevant safety tips. • Please take this manual in convenient place for future reference. Warning and Reminding This symbol means there are potential safe troubles, it may cause death or serious injury with incorrect operation. This symbol used to remind the user that this device attached the important operation and maintenance instructions. -
Page 12: Product Introduction

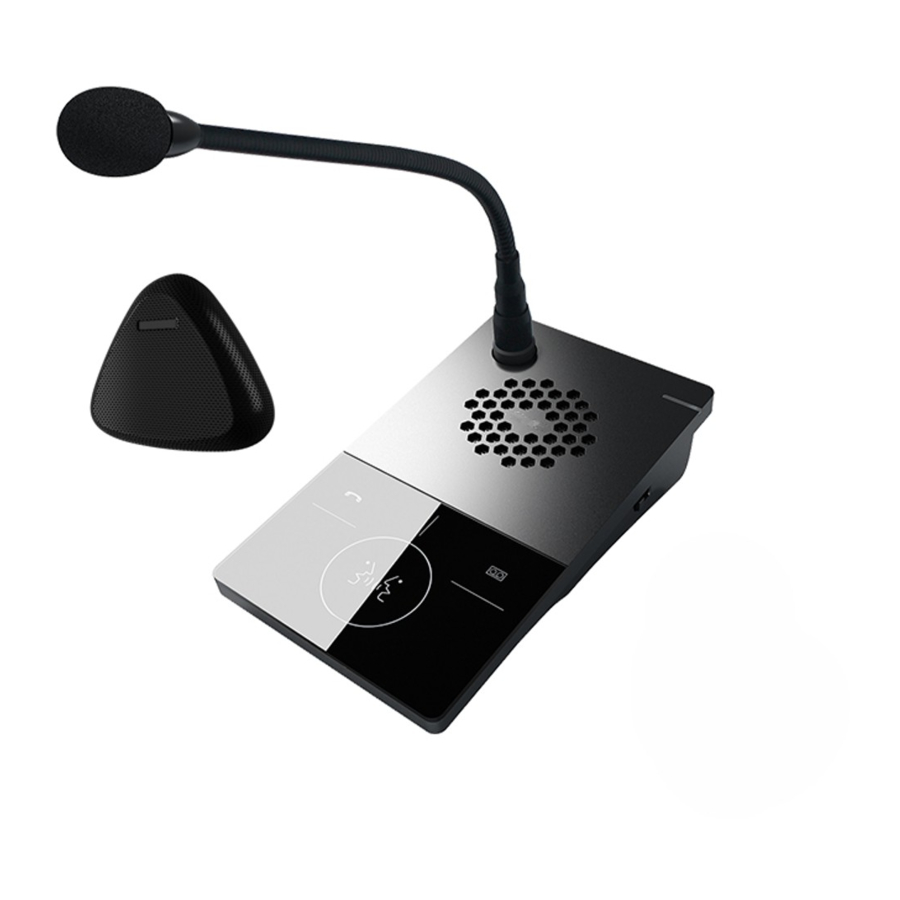

Product introduction Digital window intercom embedded IP Audio digital network audio technology of independent intellectual property rights, combined with internal and external window intercom, equipped with power input interface, communication interface, recording output port to realize digital full-duplex intercom. Internal window intercom External window intercom External window intercom Features... -
Page 13: Hardware Interface Instruction
Hardware interface instruction Internal window intercom 【Front view】 ①Working indication light: red light is offline, green light is online ②Loudspeaker: amplify the local intercom audio. ③Recording key: make a recording when press the key at the first time, finish the recording by press again, the recording key will quickly red flashed in the recording process. -
Page 14: Packing List
①Power interface: connect with DC12/2A power. ②Communication interface：connect with the IP network HD recording host. ③Analog audio input interface: output analog audio, connect with DVR or IP camera. ④External window intercom interface. 【External window intercom】 ①Loudspeaker/MIC： Loudspeaker：amplify the local intercom audio； MIC：pick up the local intercom audio； ②Internal window intercom interface Packing list Window intercom system include following accessories, please check following parts, please contact with distributor if any... -
Page 15: Wiring
（9） Microphone pole 1 pcs （10） Power adapter 1 pcs （3*100mm）3 pcs （11） Wiring harness （12） Cable clamp (HC-100) 3 pcs （13） Wiring connector (3.81-2P) 1 pcs （14） Quick installation manual 1 pcs Wiring （4） Connect the one port of power adapter to the power interface of internal window intercom, the other port connect with power socket. -
Page 16: Basic Function
Basic function Local intercom After connected internal window intercom and external window intercom, then power-on. Press the intercom key of internal window intercom, it can digital full duplex HD intercom with external window intercom, press again to stop intercom. Remote intercom Used with IP network HD recording host, under the online status, press remote intercom key to call the server pointed terminal. -
Page 17: Fault Exclude
Fault exclude Why the terminal can not talk with others? 1. To realized talking with other terminals, it must be through IP network HD recording host. Check whether connect with IP network HD recording host. 2. Check server mapping settings is right or not. Why recording host can not login to the server? 5. - Page 18 Tél : 09.81.24.00.06 Mail: contact@audiofils.com AUDIOFILS — ZI Lagrange II — 9 Chemin de la Vieille Ferme — 33650 MARTILLAC...
