3 Descripción / Instalación de la central
La central CLVR se basa en un cofre metálico, en cuyo interior se sitúan los diferentes
componentes. La puerta se fija en el cofre mediante 4 tornillos frontales (letra A en la figura 3)
situados cerca de las esquinas.
8
Ctra. de Molins de Rei a Rubí, Km. 8,4 - 08191 RUBÍ (Barcelona) ESPAÑA.
Tlf.: +34 935 862 690 - Fax:+34 936 999 261 - cofem@cofem.com - www.cofem.com
Central de Detección de Incendios Convencional
CLVR02EXT

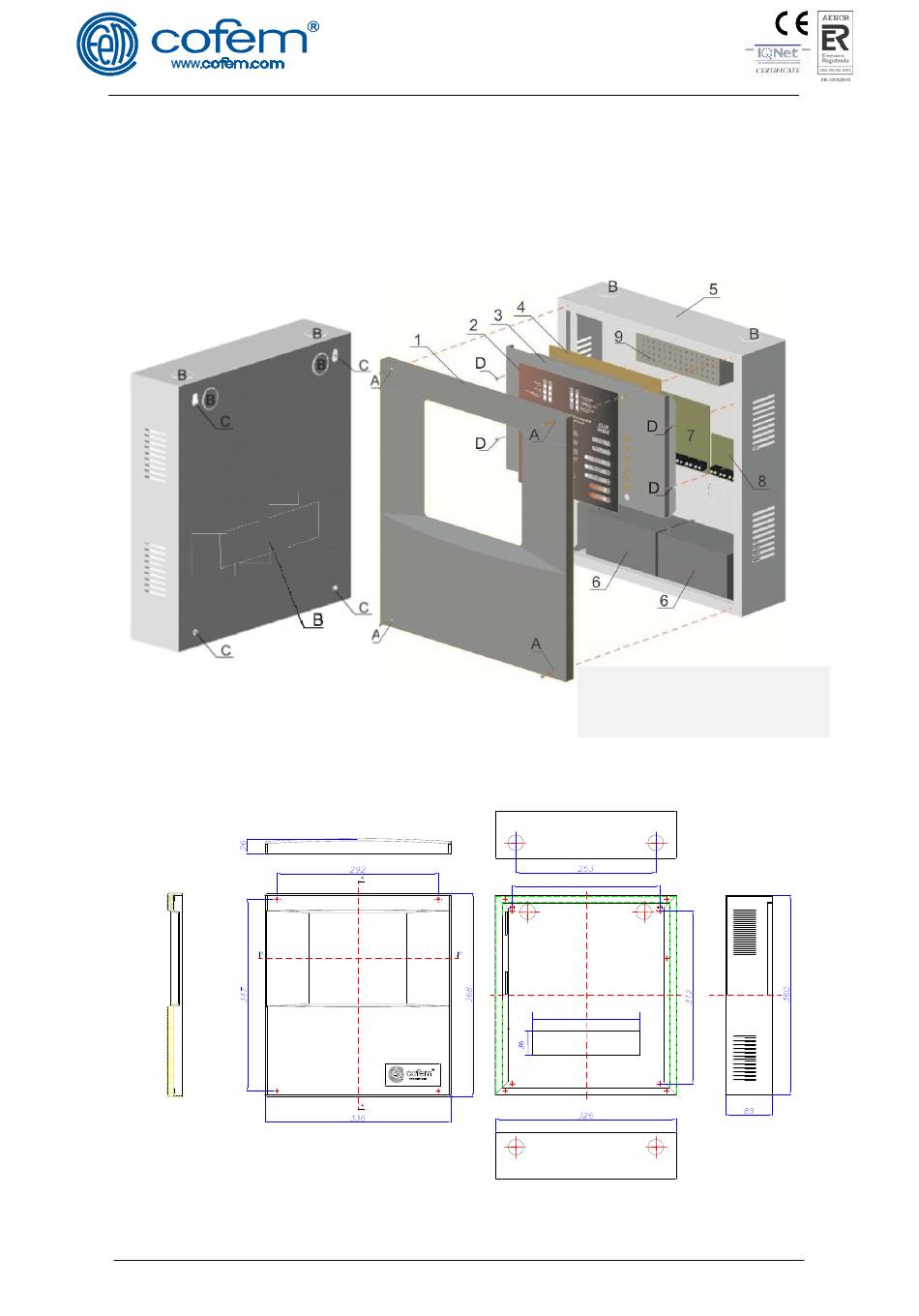

Figura 3: Diagrama cofre y puerta central
Figura 4: Dimensiones puerta y cofre central (mm).
FABRICANTE DE PRODUCTOS CONTRA INCENDIOS
A: Orificio de fijación Puerta Central.
B: Pretaladro para acceso de cableado.
C: Orificio de fijación Cofre central
D: Orificio de fijación portacarátulas
226
137
