Summary of Contents for Enerdis µDIGI2-E

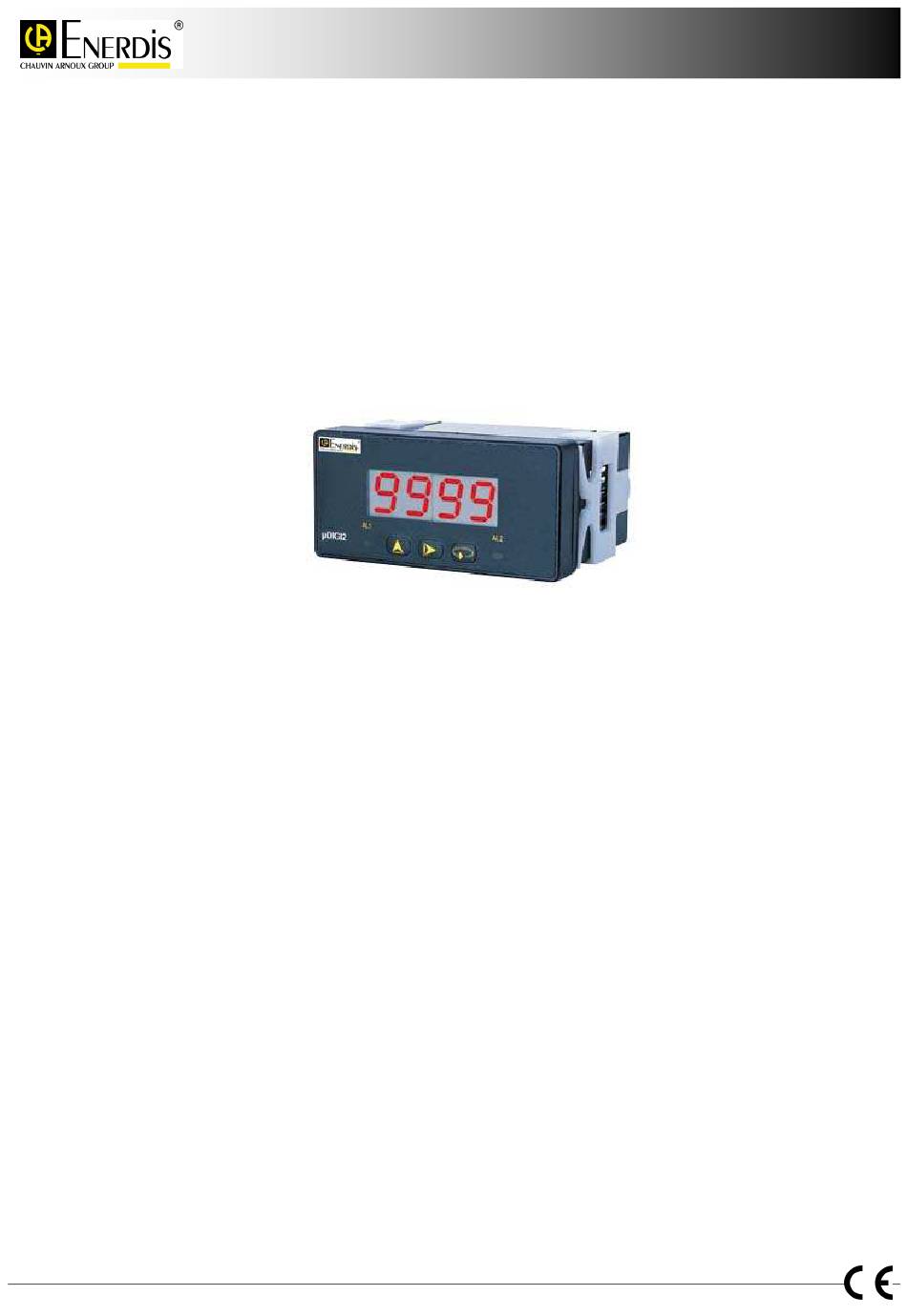

- Page 1 µDIGI2-E MANUEL D’INSTRUCTIONS µDIGI2-E INDICATEUR DIGITAL POUR ENTRÉE TENSION ET COURANT AC/DC µDIGI2-E...
-
Page 2: Table Of Contents
µDIGI2-E INDEX INFORMATION GÉNÉRALE Contenu de l’emballage ....................3 Instructions pour le recyclage ..................3 Considérations générales de sécurité ................3 Description des symboles ..................... 3 Entretien ........................4 Garantie ........................4 Description de l’instrument ..................... 5 Dimensions et montage ....................5 Affichage et clavier ...................... -
Page 3: Information Générale
µDIGI2-E INFORMATION GÉNÉRALE Ce manuel n’est pas un document contractuel et les informations contenues dans ce manuel sont sujettes à des modifications sans préavis. MANUEL VALABLE POUR VERSION DE SOFTWARE P2.00 OU SUPÉRIEURE Contenu de l’emballage L’instrument est fourni avec: Guide rapide d’installation (MS9-7520). -
Page 4: Entretien
µDIGI2-E Entretien Pour assurer la précision de l'instrument, il est conseillé de vérifier la conformité de celle-ci aux spécifications techniques contenues dans ce manuel, en effectuant des étalonnages à intervalles de temps réguliers qui seront fixés selon les critères d'utilisation de chaque application. Le calibrage et l’ajustage de l'instrument doit être effectuée par un laboratoire accrédité... -
Page 5: Description De L'instrument
µDIGI2-E Description de l’instrument Toutes les informations contenues dans ce manuel, sauf dans les cas indiqués, sont valables pour le modèle µDIGI2-E. Le µDIGI2-E est un indicateur digital multifonctions configurable par l’utilisateur pouvant être utilisé avec les signaux d’entrés suivants: TENSION DC (±600V, ±200V et ±20V) COURANT DC (±5A, ±1A, ±100mV et ±60mV) TENSION AC (0-600V, 0-200V et 0-20V) -
Page 6: Affichage Et Clavier
µDIGI2-E Affichage et clavier L’instrument deux états fonctionnement qui sont les modes RUN et PRO. Le premier est le mode de fonctionnement normal, tandis que le second est lorsque l’on accède au m e n u c o n f i g u r a t i o n p o u r programmer l'appareil. -
Page 7: Recommandations De Raccordement Pour Les Signaux D'entrée
µDIGI2-E Recommandation de connexion pour les signaux d’entrée ATTENTION: Si possible, connecter le signal neutre (y compris les shunts pour les courants) à la borne commune • du connecteur d’entrée de l’instrument. Si le signal d’entrée est fourni par un circuit actif, relier le côté... -
Page 8: Entrées ±1A Dc Et 0-1A Ac
µDIGI2-E Connexion pour entrée ±1A DC et 0-1A AC ATTENTION: Lire les recommandations de connexion page 7 et 8. CONNEXION À TRAVERS UN TRANSFORMATEUR DE COURANT AC CONNEXION DIRECTE DC/AC INDICATEUR INDICATEUR 1A AC MAX. - / N + / L 1A DC/AC MAX. -
Page 9: Entrées Shunt ±60Mv Dc/±100Mv Dc Et 0-60Mv Ac/0-100Mv Ac
µDIGI2-E Connexion pour shunt ±60mV DC/±100mV DC et 0-60mV AC/0-100mV AC ATTENTION: CONNEXION SHUNT DC/AC Lire les recommandations de connexion page 7 et 8. INDICATEUR NOTE: Il est recommandé de torsader les câbles de 100mV DC/AC MAX. raccordement du shunt à l’instrument afin de - / N minimiser l’absorption d’interférence. -
Page 10: Configuration De L'entrée
µDIGI2-E CONFIGURATION DE L’ENTRÉE Menu de configuration A la mise sous tension, l'instrument réalise automatiquement un test d’affichage des LED, des digits et affiche la version du logiciel interne. Puis l'instrument se place en mode d'exploitation normale (RUN). Le logiciel de programmation est formé par une série de menus et sous-menus organisés hiérarchiquement. Aprés appui de la touche ENTER, l’affichage indique “Pro”, en appuyant de nouveau, on accède au menu principal où... -
Page 11: Tension Dc Et Ac
µDIGI2-E Tension DC et AC Dans les sous-menus pour les entrées tensions DC et AC les plages d’entrées disponibles sont identiques: PLAGES D´ENTRÉE: V DC: ±600V, ±200V et ±20V V AC: 0-600V, 0-200V et 0-20V Courant DC et AC Dans les sous-menus pour les entrées de courant DC et AC les plages disponibles sont identiques: PLAGES D´ENTRÉE:... -
Page 12: Configuration De L'affichage
µDIGI2-E CONFIGURATION DE L’AFFICHAGE Programmation de l’affichage Le second menu correspond aux paramètres d'affichage. Il se compose de plusieurs sous-menus: programmation manuelle par clavier (uSEr → SCAL) par niveau réel du signal d’entrée (TEACH) (uSEr → “tEAC”), par échelle automatique (CAL) et filtre de stabilisation de la lecture (FILT). CONFIGURATION THEORIQUE “SCAL”... -
Page 13: Configuration De L'affichage Par L'utilisateur
µDIGI2-E Configuration de l’affichage par l’utilisateur (“uSEr”) Pour n’importe quel des quatre types de signal d’entrée disponibles, les paramètres à régler de façon séquentielle, que ce soit par la méthode "SCAL" ou "tEAC", sont identiques. Seulement, il convient de noter que dans le premier cas, les valeurs sont saisies manuellement par le clavier et que dans le second cas, le signal d’entrée à... -
Page 14: Configuraction Des Seuils
µDIGI2-E CONFIGURATION DES SEUILS Configuration des Setpoints Le menu “SEtP” ne s’affiche que lorsque l’option de sortie 2 relais est installée. Pour plus de détails sur les modes de fonctionnement voir plus loin dans ce manuel la section correspondant à l'option de sortie. Les étapes à... -
Page 15: Fonctions Par Clavier
µDIGI2-E FONCTIONS DISPONIBLES PAR CLAVIER Outre les fonctions déjà connues pour se déplacer dans les menus de configuration, entrer et/ou modifier les valeurs et les paramètres existants, l'appareil dispose de fonctions spéciales. Fonctions MAX/MIN et RESET L’appareil détecte et garde en mémoire les valeurs maximale et minimale atteintes par le signal d'entrée. Ils restent en mémoire de celui-ci même aprés coupure de l’alimentation. -
Page 16: Accès Au Menu De Verrouillage De La Configuration
µDIGI2-E Accès au menu de verrouillage de la configuration Pour accéder à ce menu depuis le mode RUN, il faut appuyer sur la touche ENTER pendant au moins 3 secondes. L’indication "CODE" apparaît suivi de "0000". Composer le code d’accès, en utilisant les touches à... -
Page 17: Blocage De La Programmation Diagramme Du Menu
µDIGI2-E VERROUILLAGE DE LA CONFIGURATION Menu de verrouillage Pour empêcher toute modification accidentelle ou indésirable dans l'ensemble des données de l'instrument, vous pouvez verrouiller l'accès total ou partiel à différents niveaux de programmation. Par défaut, le dispositif est livré débloqué. Une fois à l'intérieur du menu, on peut choisir entre le niveau de verrouillage "LiSt" ou changer le code d'accès "CHAn". -
Page 18: Option Sortie Relais
µDIGI2-E OPTION SORTIE RELAIS Description générale L’option “sortie relais” permet de réaliser des opérations d’alarmes et de contrôle à travers deux sorties de type TOR (ON/OFF). Elle est fournie à part sous forme de carte séparée qui se branche sur la carte mère de l'instrument et est reconnu par celle-ci sans avoir à... -
Page 19: Installation
µDIGI2-E Installation Pour installer l’option sortie relais code P01319301, il faut tout d’abord extraire la carte électronique de son boîtier. Exercer une légère pression sur les deux pattes de fixation latérales afin de libérer le boîtier et le faire glisser jusqu’a la séparation complète des deux parties. Retirer sur le boîtier la partie correspondant à... -
Page 20: Spécifications Techniques Spécifications Techniques
µDIGI2-E SPÉCIFICATIONS TECHNIQUES Spécifications techniques SPÉCIFICATIONS TÉCHNIQUES TENSION AC FONCTIONS SPÉCIALES Impédance d’entrée pour 0-20V ........100kΩ Récupération de la programmation d’usine. Blocage de la programmation par software. Impédance d’entrée pour 0-200V ........1MΩ Impédance d’entrée pour 0-600V ........3MΩ PRÉCISION Surcharge maximale permanente: Coefficient de température ........ - Page 21 µDIGI2-E Maximale influence EMI (0-1A) ........±1mA Maximale influence EMI (0-5A) ........±5mA Maximale influence EMI (shunt 60mV) ......±60µV Maximale influence EMI (shunt 100mV) ....... ±100µV PLAGE RÉSOLUTION PRÉCISION (45Hz-1kHz) 0-1A 50µA ±(0.1%L + 5mA) 0-5A 200µA ±(0.1%L + 20mA) Shunt 60mV 5µV ±(0.1%L + 300µV)
- Page 22 µDIGI2-E Tél. : (33) 01.75.60.10.30 16 Rue Georges Besse - Silic 44 Fax : (33) 01.46.66.62.54 MS01-7521 95182 ANTONY CEDEX info@enerdis.fr µDIGI2-E...
- Page 23 µDIGI2-E USER MANUAL µDIGI2-E DIGITAL INDICATOR FOR DC/AC VOLTAGE AND DC/AC CURRENT INPUT SIGNAL µDIGI2-E...
- Page 24 µDIGI2-E INDEX GENERAL INFORMATION Package contents ......................25 Recycling instructions ....................25 General safety considerations ..................25 Symbols identification ....................25 Maintenance ........................26 Warranty ........................26 Device description ......................27 Dimensions and mounting ..................... 27 Display and keyboard ....................28 Installing and connecting recommendations ..............
- Page 25 µDIGI2-E GENERAL INFORMATION This manual does not constitute a contract or a commitment. All information contained in this document is subject to change without prior notice. MANUAL VALID FOR INSTRUMENTS WITH P2.00 SOFT VERSION OR HIGHER Package contents With the instrument it is also supplied: Quick installation guide (MS9-7520).
- Page 26 µDIGI2-E Maintenance To guarantee instrument accuracy, it is recommended to checking its compliance according to the technical specifications listed in this manual, performing calibrations regularly in accordance to operation criteria in each application. Instrument calibration and/or adjustment should be performed only by an accredited laboratory or directly by the manufacturer.
- Page 27 µDIGI2-E Device description All information contained in this manual, unless indicated, is valid for both µDIGI2-E models. µDIGI2-E is universal digital indicator fully configurable that allow input type selection in order to be used as needed. Available signal inputs are the following: DC VOLTAGE (±600V, ±200V and ±20V) DC CURRENT (±5A, ±1A, ±100mV and ±60mV) AC VOLTAGE (0-600V, 0-200V and 0-20V)
- Page 28 µDIGI2-E Display and keyboard There are two main function modes: RUN and PRO. PRO mode is when configuration menu is entered to program the indicator, whereas RUN is the normal mode in which display shows the reading according to configuration and input signal value. The table below summarizes display parts description and LED’s and keyboard function.
- Page 29 µDIGI2-E Input signal connecting guidelines. WARNING: Where possible, connect neutral of the signal input (including current shunts) to the input common • of the indicator. If the input signal is sourced from an active circuit, connect the lower impedance (usually circuit common) to the input signal common of the indicator. For phase-to-phase line monitoring where a neutral does not exist, or for any other signal input in •...
- Page 30 µDIGI2-E ±1A DC and 0-1A AC input ranges wiring WARNING: Read recommendations and related data on pages 28 and 29. CONNECTION USING AN AC CURRENT TRANSFORMER DC/AC DIRECT CONNECTION 1A AC MAX. - / N + / L 1A DC/AC MAX. IMPORTANT: When using a current transformer, connecting wires must be as short as possible and have a section that does not make maximum power consumption of the transformer to be exceeded, according to maximum current (I) and total resistance...
- Page 31 µDIGI2-E ±60mV DC/±100mV DC and 0-60mV AC/0-100mV AC shunt input ranges wiring WARNING: DC/AC SHUNT CONNECTION Read recommendations and related data on pages 28 and NOTE: In order to avoid as much as possible the picking-up of 100mV DC/AC MAX. interferences, it is recommended to braid the cables used - / N in the connection from shunt to the instrument.
- Page 32 µDIGI2-E INPUT CONFIGURATION Configuration menu When connecting instrument to Power supply, display test begins automatically to check the good function of LEDs and digits, once this test is finished, display shows internal software version and then the unit goes to RUN mode. Configuration software has a hierarchical structure composed of a number of menus and submenus.
- Page 33 µDIGI2-E DC and AC voltage Available range options for DC and AC input voltage are identical: SIGNAL RANGES: V DC: ±600V, ±200V and ±20V V AC: 0-600V, 0-200V and 0-20V DC and AC current Available range options for DC and AC input current are identical: SIGNAL RANGES: A DC: ±5A and ±1A...
- Page 34 µDIGI2-E DISPLAY CONFIGURATION Display Programming The second menu corresponds to display configuration. This, in turn, consists of some submenus: through frontal keys configuration (uSEr → SCAL), through real input signal (TEACH) (uSEr → “tEAC”), calibrated range (CAL) and reading stabilization filter (FiLt). TRHOUGH FRONTAL KEYS CONFIGURATION “SCAL”...
- Page 35 µDIGI2-E User display configuration (“uSEr”) For any of the input types, wether you choose display scaling “SCAL” or “tEAC” methods, parameters to be sequentially introduced are identical. It only must be considered that in “SCAL” method, all values must be manually introduced through the three frontal keys whereas in “tEAC”...
- Page 36 µDIGI2-E SETPOINTS CONFIGURATION Setpoints configuration The third menu “SEtP” only appears when two relays output card is installed. For further details on function modes please refer to the corresponding OUTPUT OPTION part later on this manual. Programming steps are equal for both relays on each “SEt1” and “SEt2”...
- Page 37 µDIGI2-E AVAILABLE KEYBOARD FUNCTIONS In addition to already known functions used to browse through the configuration menus and submenus, introduce and/or modify existing values and parameters, the instrument provides some more added functions. MAX/MIN and RESET functions This device detects and stores in memory maximum and minimum values reached by the input signal. This values are kept in memory although power supply is disconnected.
- Page 38 µDIGI2-E Access to lock-out configuration menu To access this menu from RUN mode, press ENTER key for at least 3 seconds. Display shows now “CodE” and then “0000”. Desired security code must be introduced through SHIFT and UP keys (by default this code is 0000). Finally press ENTER to begin with lock-out level configuration.
- Page 39 µDIGI2-E CONFIGURATION LOCK-OUT Lock-out menu In order to prevent accidental or undesirable modifications of instrument parameters, a selective or total configuration lock-out is available. By default the unit is delivered unlocked, giving access to all programming levels. Once in this menu, the first option will be to choose between lock-out level setting (“LiSt”) or security access code changing (“CHAn”).
- Page 40 µDIGI2-E OUTPUT OPTION Description Relay output option allows µDIGI2 model to perform control operations and limit values treatment via ON/OFF logic outputs. It is supplied as an independent card that is connected to main board without any additional operation since internal software recognizes it once it is installed. There is no need to read the manual since all information required is contained in this user manual.
- Page 41 µDIGI2-E Installation To physically install the output option, code P01319301, the electronics assembly should be first lifted out from the case. Use a screwdriver or similar to slightly press both side tabs until the rear case is released. Then broke the junctions from the corresponding polycarbonate cover in order to obtain the required orifice in the case.
- Page 42 µDIGI2-E TECHNICAL SPECIFICATIONS AC VOLTAGE SPECIAL FUNCTIONS 0-20V range input impedance ........100kΩ Return to factory configuration. 0-200V range input impedance ........1MΩ Software configuration lockout. 0-600V range input impedance ........3MΩ PRECISION Maximum permanent overload: Temperature coefficient ........100 ppm/ºC 0-20V ...............
- Page 43 µDIGI2-E EMI max. Influence (0-1A) ..........±1mA EMI max. Influence (0-5A) ..........±5mA EMI max. Influence (Shunt 60mV) ........ ±60µV EMI max. Influence (Shunt 100mV) ......±100µV RANGE RESOLUTION ACCURACY (45Hz-1kHz) 0-1A 50µA ±(0.1%rdg + 5mA) 0-5A 200µA ±(0.1%rdg + 20mA) Shunt 60mV 5µV ±(0.1%rdg + 300µV)
- Page 44 µDIGI2-E Tél. : (33) 01.75.60.10.30 16 Rue Georges Besse - Silic 44 Fax : (33) 01.46.66.62.54 MS01-7521 95182 ANTONY CEDEX info@enerdis.fr µDIGI2-E...
