Belkin Bitronics F1U128-KIT User Manual

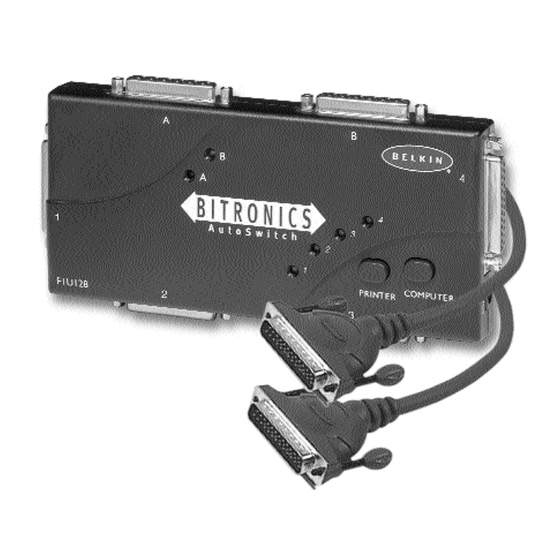

Bitronics dualbus switch kit
Hide thumbs Also See for Bitronics F1U128-KIT:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual

Advertisement

Table of Contents
loading

Related Manuals for Belkin Bitronics F1U128-KIT

Summary of Contents for Belkin Bitronics F1U128-KIT

  • Page 2 Bitronics DualBus Switch Kit Kit du commutateur Bitronics DualBus Guide de l’utilisateur Bitronics DualBus Switch Set Benutzerhandbuch Bitronics DualBus Switch Kit P73046 User Manual Handleiding F1U128-KIT...
  • Page 4 Table of Contents English ......... 1 Français .
  • Page 6 User manual Registration card Other Parts Needed • IEEE 1284 printer cable, Belkin Part# F2A046-XX. You will need this cable to connect a printer to the autoswitch. Your current printer cables may work, but IEEE-compliant cables are recommended. • IEEE 1284 device cable, Belkin Part# F2A047-XX. You will need this cable to connect a computer to the autoswitch.

  • Page 7: Technical Specifications

    Technical Specifications Compatible Standards: IEEE 1284-1994 Parallel Port Communication Standard Electrical: Input Voltage Max Input Current Max Power Consumption Max Heat Dissipation Dimensions: Width: Height: Depth: Weight: Storage Temperature: Operating Temperature: Humidity: 9VDC 600mA 5.4W 0.31 BTU/min 7.0” (17.8cm) 3.75” (9.5cm) 1.25”...

  • Page 8: Product Detail

    To reset, OFF¡ON¡OFF SW2 and SW3: TimeOut Setting TimeOut is the amount of time the switch remains locked on a PC port after data transfer. Use a longer TimeOut when connecting to scanners, mass storage devices and for large print jobs.
  • Page 9 Manual Mode and Port Monitoring In manual mode, you can select a port manually through the buttons on the Bitronics switch. You can also use this mode in conjunction with software to see your switch in action! • Press COMPUTER to select which computer port you wish to configure or monitor.
  • Page 10 When installing software on any operating system, the software must be installed on all the computers connected to the Bitronics switch so that each machine can control the switch properly........Page 8...

  • Page 11: Software Installation: Windows

    Software installation: Windows ® Insert the diskette labeled P27236 in your floppy drive. In the Program Manager, click on FILE then click RUN. In the space, type in "a:\setup.exe". Follow the installation instruction prompts. After the setup program is done, simply double-click on the correct icon to run the port selection program.
  • Page 12 At this point, the cables and the Bitronics switch act as if it was a file transfer cable. You can now run programs such as Windows‚ Direct Cable Connection, or LapLink ®...
  • Page 13 Instructions on how to do this differs from one computer to the next. Please consult your computer manufacturer’s manual, tech support, or website for information on how to do this. Please do not call Belkin Tech Support regarding this because each computer’s BIOS setup routine is different.
  • Page 14 Device A connected to Port A Connect the power adapter to the power jack on the side of the switch, and plug it into an outlet. The example shown has a Zip to Port A and an InkJet printer on Port B of the switch.
  • Page 15 Windows ® In order for all computers to properly share the devices, the software must be installed on all four computers. 4.1. Insert the disk into your floppy drive. Click on Start, then click Run. Enter a:\BITRONIX.exe, then click OK. 4.2.
  • Page 16 Windows 95 / 98 and NT ® 4.4. Select the model of the Bitronics Switch you have, which is the F1U127 / F1U128. Click Next. 4.5. Select Destination Folder. The default folder is recommended. Click Next. ® (continued)
  • Page 17 Windows 95 / 98 and NT ® 4.6. Select Program Folder. The default, Belkin Bitronics Switch, is the recommended. Click Next. 4.7. When done installing, the program will ask you to restart your computer. You must restart in order to activate the software properly.
  • Page 18 Bitronics Switch. 6. Double-click on the icon to open up the setup program: Select the correct LPT port the Bitronics switch is connected to. If you only have ONE parallel port (usually that is the case), leave this in LPT1.
  • Page 19 If you are using a printer, use the printer driver used for that particular printer on that port of the Bitronics switch. If it does not show up in this menu, that means the printer drivers have not been installed. (In that case, reinstall the printer drivers and repeat this step after rebooting your computer.) If you have more than one printer installed, make sure...
  • Page 20 Windows ® Display Name is a free text field. You can enter any description here for the attached devices. For instance, Port A has the Zip Port B has the InkJet connected. You can rename these fields to say "My Zip Drive" and "Color Printer #2".
  • Page 21 If neither device is a printer, then you can skip this step. 8.1. Click on Start, select Settings, and double-click on Printers. 8.2. Right-click on the printer installed on the Bitronics switch, and click on Properties:...
  • Page 22 Port B of the Bitronics switch. In the image above, the printer is connected to Port B of the Bitronics switch. Therefore, LPx1 – PB (autoswitch) is selected. When finished, click OK. 8.4. Click on Spool Settings and click on Start printing after last page is spooled.
  • Page 23 Two Printers Shared Between Two Computers The Bitronics Software automatically handles printing chores by directing your print jobs to the correct port on the Bitronics switch based on the settings you set in the Printer Properties and the Settings in step 7 previously. When you...

  • Page 24: How Does It Work

    In the example below, the Epson Printer is connected to Port B, as described in the Where: line. When printing, the Bitronics software tells the Bitronics switch to switch to Port B first, then allows the print job to go through the switch, out to Port B, and to the Epson printer.
  • Page 25 Here, this printer is connected to Port A of the AutoSwitch. When the print job is sent, the Bitronics software tells the Bitronics switch to switch to Port A, then lets the print job go through to the LaserJet...
  • Page 26 When dealing with a mass storage device (devices that add a drive letter to your system like E:) such as a Zip tray must be configured so that the Bitronics switch is defaulted to the Port attached to the Zip ®...
  • Page 27 Then, when you print to the Ink Jet Printer on Port B (as shown above), the Bitronics switch will switch to Port B temporarily to send the print job, then switch back to Port A to keep communication with the Zip 95 / 98 and NT drive on Port A.
  • Page 28 File Transfer mode, the computer port LEDs are green, and neither device port LEDs will be lit. Then, click on the Bitronics software icon in the taskbar and change ports. You will see the LED of the Bitronics switch to the port you chose.
  • Page 29 Storage Device, and Port B to Scanner. Then in the Printer Properties/ details, set the Print to the following Port to LPx1- PA (auto switch) for the first printer, and LPx1- PB (auto switch) for the second printer. In general, only printers can be connected to pass-through ports.
  • Page 30 PC LEDs on the Bitronics switch are green, then the computers are ready for file transfer. At this point, the cables and the Bitronics switch act as if it were a file transfer cable. You can now run programs such as Windows Direct Cable Connection, or LapLink websites for information on how to configure their software.
  • Page 31 Ports tab. To find the correct ports to be used with the Bitronics switch, you must scroll down the list until the LPx1: PA (autoswitch) comes up. Put a checkmark on the port that connects to the printer.
  • Page 32 Windows 95 / 98 and NT ® ® (continued) To set the spool settings correctly, click on the SCHEDULING tab. Make sure "Start printing after last page is spooled" is selected. Also, set "Priority" to highest: Click OK when done.
  • Page 33 After restarting your computer, you can install the older NT version of the software located in the second disk (part# P72736). During the installation, it will ask you the model number. Please select "Auto Switch 2-2 / 4-2": This version of the software is not fully automatic in printer selection. It...
  • Page 34 Do this on all the computers connected to the switch. If your computer is not listed here, please check their website, or call their technical support. Please do not call Belkin Tech Support on this particular issue. ACER While the computer is booting, follow the directions on the screen: To enter Setup, press CTRL+ALT+ESC.
  • Page 35 Appendix Hewlett-Packard Steps for HP Pavillion PC Models At the HP Blue Screen, press F1 to enter Setup. Select Advanced from the menu bar. Following the legend directions, select Peripheral Configuration and then use the arrow-down key to move to Parallel Port Mode. Select the mode with the highest performance (e.g.
  • Page 36 Appendix Steps for IBM Aptiva 2176-C33, IBM BIOS v BSTUS4B NOTE: The steps for this computer are not included in the document received in the box. While the computer is booting, follow the directions on the screen: Press F1 to enter Setup.
  • Page 37 Appendix Sony Models PCV-70/90/100/120: Restart your computer. During the first black and white Sony screen, press F3 to enter the boot screen. Press F1 to enter the BIOS Setup. Use right arrow to reach the Advanced menu. Scroll down and highlight Peripheral Configuration and press ENTER. Scroll down and highlight Parallel Port Type.
  • Page 38 Appendix 1. Normal (Output only) 2. Bi-directional (default) 3. ECP (requires IEEE 1284 printer/parallel cable) Select ECP and click OK to save results and close the window. Click Yes to restart the computer. NOTE: Changes made in the Sony Notebook Utility are also made in the BIOS. Sony PCG-729: In Windows 95, open the Start Menu.

  • Page 39: Fcc Statement

    Belkin Components warrants this product against defects in materials and workmanship for one year. If a defect is discovered, Belkin will, at its option, repair or replace the product at no charge provided it is returned during the warranty period, with transportation charges prepaid, to the authorized Belkin dealer from whom you purchased the product.

  • Page 40: Caractéristiques

    IEEE. • Câble de périphérique IEEE 1284, pièce Belkin n° F2A047fXX. Vous aurez besoin de ce câble pour raccorder un ordinateur à l’autocommutateur. REMARQUE : « XX » indique la longueur du câble en pieds.

  • Page 41: Spécifications Techniques

    Spécifications techniques Normes compatibles: Norme de communication port parallèle IEEE 1284-1994 Électrique: Tension électrique à l’entrée Courant maximum à l’entrée Consommation maximale de courant Dissipation maximale de chaleur : Dimensions: Largeur : Hauteur : Profondeur : Weight: Température de stockage : Température de travail : Humidité...
  • Page 42 Détails relatifs au produit Voyants indiquant l’activité des périphériques. Connecteur – Périphérique A Connecteur – Connecteur – PC2 Positionnement des interrupteurs DIP (situés sous le commutateur) : SW1 : Réinitialisation du commutateur Pour la réinitialisation : OFF¡ON¡OFF SW2 et SW3 : Fixation du délai Le délai (TimeOut) correspond au laps de temps durant lequel le commutateur reste bloqué...
  • Page 43 Mode manuel et contrôle du port En mode manuel, vous pouvez sélectionner un port manuellement grâce aux boutons du commutateur Bitronics. Vous pouvez également utiliser ce mode en lien avec le logiciel pour voir votre commutateur en action ! • Appuyez sur COMPUTER (Ordinateur) pour sélectionner le port de l’ordinateur que vous souhaitez configurer ou contrôler.

  • Page 44: Sélection Du Mode De Fonctionnement

    Sélection du mode de fonctionnement Windows ......... . .Page 7 ®...
  • Page 45 Installation du logiciel : Windows ® Insérez la disquette portant la référence P27236 dans votre lecteur de disquettes. Dans le gestionnaire de programmes, cliquez sur FICHIER, puis sur EXÉCUTER. Dans la case, tapez "a:\setup.exe": Suivez les instructions relatives à l’installation. Une fois le programme d’installation terminé, il vous suffit de double cliquer sur l’icône appropriée pour lancer le programme de sélection du port :...
  • Page 46 Installation du logiciel : MS-DOS Pour changer de port, il vous suffit de cliquer sur la lettre du port de votre choix et votre ordinateur sera relié au périphérique du port choisi : Installation du logiciel : MS-DOS Tapez la commande suivante à l’invite DOS et appuyez sur ENTER : copy a:\dos\swport.com c:\SWPORT.com.
  • Page 47 Veuillez consulter le manuel, le support technique ou le site web du fabricant de votre ordinateur pour savoir comment procéder. Nous vous remercions de ne pas appeler le support technique de Belkin à ce sujet car le programme d’initialisation BIOS diffère selon les ordinateurs.
  • Page 48 Windows Raccordez les quatre ordinateurs et les périphériques à partager au commutateur Bitronics comme indiqué ci-dessous. Deux câbles raccordant les ordinateurs au Bitronics sont fournis. Notez à quel port chaque périphérique est raccordé : Périphérique A relié au port A Raccordez l’adaptateur de courant à...
  • Page 49 Windows Afin que tous les ordinateurs partagent comme il se doit les périphériques, le logiciel doit être installé sur les quatre ordinateurs. 4.1. Insérez la disquette dans votre lecteur de disquettes. Cliquez sur Start (Démarrer), puis sur Run (Exécuter). Tapez a:\BITRONIX.exe et cliquez sur OK.
  • Page 50 Windows ® 4.4. Sélectionnez le modèle de commutateur Bitronics que vous possédez, à savoir le F1U127f / F1U128f. Cliquez sur Next (Suivant). 4.5. Sélectionnez un dossier de destination. Nous vous recommandons d’opter pour le dossier par défaut. Cliquez sur Next (Suivant). 95 / 98 et NT ®...
  • Page 51 4.6. Sélectionnez leProgram Folder (Dossier programme). Nous vous recommandons d’opter pour la valeur par défaut, à savoir Belkin Bitronics Switch. Cliquez sur Next (Suivant). 4.7. Une fois l’installation terminée, le programme vous demandera de redémarrer votre ordinateur. Vous devez redémarrer pour activer correctement le logiciel.
  • Page 52 Windows Une fois que vous avez redémarré l’ordinateur, l’icône Bitronics apparaît sur l’écran système. Vous pouvez commander et configurer aisément le commutateur Bitronics en procédant comme suit : 6. Double-cliquez sur l’icône pour ouvrir le programme d’installation : Sélectionnez le port LPT approprié...
  • Page 53 Windows Cliquez sur Settings (Paramètres). Vous devez indiquer ici au logiciel quels périphériques sont raccordés à chaque port : Device Type (Type de périphériques) fait apparaître un menu déroulant répertoriant les types d’imprimantes installés sur votre ordinateur ainsi que d’autres types de périphériques parallèles possibles. Ici, vous devez sélectionner le type approprié...
  • Page 54 Windows Display Name (Nom d’affichage) est un champ de texte libre. Vous pouvez décrire les périphériques raccordés. Par exemple, le port A est relié au lecteur Zip ® ‚ et le port B à l’imprimante à jet d’encre. Vous pouvez renommer ces champs en écrivant «...
  • Page 55 Windows 8. Changez le port de l’imprimante en remplaçant LPT1 par AutoSwitch : Si l’un des périphériques partagé (ou les deux) est une imprimante, vous devez suivre les instructions ci-dessous pour reconfigurer le port raccordé à l’imprimante. Si les deux périphériques sont des imprimantes, vous devez procéder de la sorte pour les deux imprimantes.
  • Page 56 Windows ® 8.3. Cliquez sur l’onglet Details. Dans le menu déroulant Print to the following port : (Imprimer vers :), sélectionnez le port auquel est reliée cette imprimante sur le commutateur Bitronics : • LPx1 – PA (autoswitch) – Sélectionnez cette option si l’imprimante est reliée au port A du commutateur Bitronics.
  • Page 57 Windows 8.5. Cliquez sur Disable bi-directional support for this printer (Désactiver le support bidirectionnel) pour cette imprimante si cette option N’EST PAS déjà sélectionnée. 8.6. Dans la fenêtre Paramètres du spouleur, cliquez sur OK. Cliquez à nouveau sur OK dans la fenêtres des propriétés. Utilisation du logiciel Bitronics EXEMPLE : Deux ordinateurs partagent deux imprimantes.
  • Page 58 Windows ® 95 / 98 et NT ® (suite) Comment cela fonctionne t-il ? Une fois que le logiciel Bitronics est chargé et que les ports sont dûment configurés pour les imprimantes, comme indiqué à l’étape 8 ci-dessus, lorsque vous imprimez sous Windows ®...
  • Page 59 Windows 95 / 98 et NT ® ® (suite) Vous n’avez qu’à choisir l’imprimante et le logiciel se charge du reste. Néanmoins, n’oubliez pas que TOUS LES PARAMETRES DOIVENT ETRE CORRECTS. Faute de quoi, peut-être imprimerez-vous des données erronées sur la mauvaise imprimante ! Dans l’exemple ci-dessous, l’utilisateur a sélectionné...
  • Page 60 Windows EXEMPLE : PARTAGE D’UNE IMPRIMANTE ET D’UN LECTEUR ZIP TOUT AUTRE UNITÉ DE STOCKAGE À GRANDE CAPACITÉ) Lorsqu’il s’agit d’une unité de stockage à grande capacité (périphériques ajoutant une lettre de lecteur à votre système, E: par exemple), tel qu’un lecteur Zip ®...
  • Page 61 Windows Cliquez sur le port auquel est raccordé une unité de stockage à grande capacité. Dans ce cas, il s’agit d’un lecteur Zip Comme vous pouvez le constater, le nom d’affichage plus haut apparaît au dessous tel que vous l’aviez saisi. Cliquez sur OK. Le commutateur Bitronics fera en sorte que votre ordinateur soit toujours raccordé...
  • Page 62 Windows ® 95 / 98 et NT ® (suite) Informations visuelles : Comment puis-je savoir sur quel port je suis ? Lorsque le commutateur Bitronics est en mode de balayage normal, les voyants lumineux clignotent alternativement sur les ports de l’ordinateur. Pour voir le logiciel en action, il vous suffit d’appuyer sur le bouton COMPUTER (Ordinateur) afin de voir la connexion du port d’un ordinateur.
  • Page 63 Oui à l’invite. • Pour réinsérer l’icône sur l’écran système, cliquez sur Start (Démarrer), Programs, sélectionnez Belkin Bitronics Switch (Commutateur Bitronics de Belkin) et Autoswitch-Multi PCs. ASTUCE POUR USAGER EXPERIMENTE : Si vous utilisez des périphériques avec des ports pass-through (comme les...
  • Page 64 Windows Utilisation de la fonction Transfert de fichiers La fonction Transfert de fichiers du commutateur Bitronics permet aux deux ordinateurs de se connecter comme si un câble de transfert de fichiers les reliait entre eux. Pour ce faire, double cliquez sur l’icône du commutateur Bitronics sur l’écran système, puis sur FILE TRANSFER : (Transfert de fichiers :), et enfin sur OK.
  • Page 65 Windows ® 95 / 98 et NT ® (suite) Utilisation sous Windows ® Sous Windows ® NT, vous pouvez suivre les mêmes instructions d’installation que sous Windows 95 /98 (cf. ci-dessus). Vérifiez que l’alimentation est bien ® reliée au commutateur Bitronics. Faute de quoi, il peut y avoir un retard important dans le traitement des requêtes à...
  • Page 66 Windows 95 / 98 et NT ® ® (suite) Pour configurer correctement les paramètres du spouleur, cliquez sur l’onglet SCHEDULING. Vérifiez que l’option START PRINTING AFTER LAST PAGE IS SPOOLED (Commencer l’impression après la dernière page) est sélectionnée. Optez pour la plus haute priorité. Cliquez sur OK lorsque vous avez terminé.
  • Page 67 Oui à l’invite. Cliquez ensuite sur START (Démarrer), PROGRAMS (Programmes), sélectionnez BELKIN BITRONICS SWITCH (Commutateur Bitronics de Belkin) et enfin UNINSTALLSHIELD (Désinstallation). Après avoir redémarré votre ordinateur, vous pouvez installer l’ancienne version NT du logiciel se trouvant sur la deuxième disquette (pièce n°...
  • Page 68 Nous vous remercions de ne pas appeler le support technique de Belkin à ce sujet. ACER Lors du démarrage de votre ordinateur de votre ordinateur, suivez les instructions qui s’affichent à...
  • Page 69 Dell Lors du démarrage de votre ordinateur de l’ordinateur, suivez les instructions qui s’affichent à l’écran : Pour accéder à l’écran Setup (initialisation), appuyez sur DEL. (Si vous possédez un ordinateur 486, peut-être serez vous invité à appuyer sur F2). Appuyez sur ALT+P et choisissez Parallel Mode (mode parallèle).
  • Page 70 Utilisez les touches flèches pour sélectionner Parallel Port Mode (mode port parallèle). Suivez les instructions pour modifier les options. Sélectionnez le mode de port garantissant la meilleure performance (par exemple ECP). Suivez les instructions pour enregistrer les paramètres et quitter l’écran Setup (initialisation).
  • Page 71 Lors du démarrage de votre ordinateur, suivez les instructions qui s’affichent à l’écran : Appuyez sur F1 pour accéder à l’écran Setup (initialisation). Suivez les instructions pour faire défiler les options d’installation jusqu’à ce qu’apparaissent Input/Output Ports (Ports d’entrée / sortie). Sélectionnez Parallel Port Mode (Mode port parallèle).
  • Page 72 Instructions pour Force 443 CD, AMBIOS BIOS v 1.00.12.1313oe Lors du démarrage de votre ordinateur, suivez les instructions qui s’affichent à l’écran : Appuyez sur F1 pour accéder à l’écran Setup (initialisation). Dans la barre de menu, sélectionnez Advanced (Avancés). Utilisez la touche flèche bas pour sélectionner Peripheral Configuration (Configuration de périphériques) et appuyez sur Enter.
  • Page 73 11. Appuyez deux fois sur Enter pour quitter l’écran en enregistrant les modifications. Le système redémarrera sous Windows Modèles PCV-200/210/220/230/240 : Redémarrez votre ordinateur. Lorsqu’apparaît le premier écran Sony noir et blanc, appuyez sur F3 pour accéder à l’écran de d’initialisation. Appuyez sur F1 pour accéder à...
  • Page 74 Vérifiez que l’option Use as printer connector (Utiliser comme connecteur imprimante) est sélectionnée et choisissez le mode port requis par l’imprimante. Trois options sont disponibles sur cet écran : 1. Normal (sortie uniquement) 2. Bidirectionnel (par défaut) 3. ECP (nécessite un câble IEEE 1284 imprimante / parallèle) Sélectionnez ECP, cliquez sur OK pour enregistrer ces paramètres et fermez la fenêtre.

  • Page 75: Déclaration De Conformité Ce

    La présente garantie est caduque si le produit a été endommagé par accident, abus, usage impropre ou mauvaise application, si le produit a été modifié sans autorisation écrite de Belkin, ou si un numéro de série Belkin a été supprimé ou rendu illisible.
  • Page 76 Vielen Dank für den Kauf des Bitronics DualBus Switch Sets von Belkin Components! Mit diesem Datenumschalter können Sie von Ihrem Desktop aus zwei verschiedene parallele Geräte ansteuern und sich diese Geräte mit bis zu drei anderen Nutzern teilen. Darüber hinaus können Sie unter Windows 95, 98 oder NT die zugehörige Bitronics Software verwenden.

  • Page 77: Technische Daten

    Erfüllte Normen: IEEE 1284 (1994) Datenübertragungsstandard für Parallelschnittstellen Elektrische Nennwerte: Eingangsspannung Max. Eingangsstrom Max. Leistungsaufnahme Max. Wärmeableitung Abmessungen: Breite: Höhe: Tiefe: Weight: Lagertemperatur: Betriebstemperatur: Relative Feuchtigkeit: Technische Daten 9VDC 600mA 5.4W 0.31 BTU/min 17,8cm 9,5cm 3,2cm 202 g -10º C bis 50º C 0º...
  • Page 78 LEDs für Geräteaktivität Anschluß für Gerät A Anschluß für PC1 Anschluß für PC2 Einstellung der DIP-Schalter (unten am Bitronics-Datenumschalter): SW1: Reset-Schalter Zum Rücksetzen: AUS¡EIN¡AUS EIN (ON) ist OBEN. SW4 wird nicht verwendet. SW2 und SW3: TimeOut-Einstellung Die TimeOut-Einstellung gibt vor, wie lange der Datenumschalter nach der Datenübertragung auf einem PC-Anschluß...
  • Page 79 Handbetrieb und Anschlußüberwachung Sie können Anschlüsse über die Druckknöpfe am Bitronics-Datenumschalter auch von Hand auswählen. Es ist auch möglich, diesen manuellen Modus in Verbindung mit der Software zu verwenden, so daß Sie die Arbeitsweise des Datenumschalters direkt mitverfolgen können. • Drücken Sie den Druckknopf COMPUTER, um den Computer-Anschluß...
  • Page 80 Auswahl des Betriebssystems Windows ® 3.x .........Seite 72 MS-DOS .
  • Page 81 Software-Installation: Windows ® ‚ 3.x Legen Sie die Diskette mit der Aufschrift P27236 in Ihr Diskettenlaufwerk. Klicken Sie im Programm-Manager auf DATEI und dann auf AUSFÜHREN. Geben Sie im Feld "a:\setup.exe" ein. Befolgen Sie die angezeigten Installationsanweisungen. Nach Ausführung des Setup-Programms doppelklicken Sie einfach auf das richtige Symbol zum Ausführen des Anschlußauswahlprogramms.
  • Page 82 Software installation: MS-DOS Zur Anschlußumschaltung klicken Sie einfach auf den gewünschten Anschlußbuchstaben. Ihr Computer wird dann mit dem Gerät am gewählten Anschluß verbunden. Software-Installation: MS-DOS Geben Sie den folgenden Befehl bei der DOS-Eingabeaufforderung ein, und drücken Sie die Eingabetaste Copy a:\dos\swport.com c:\SWPORT.com Dies ist ein in der Befehlszeile ausgeführter Befehl.
  • Page 83 PC oder auf der Website des Computerherstellers nach, oder wenden Sie sich an den Kundendienst des Herstellers. Rufen Sie wegen dieser Frage bitte nicht den Technischen Support von Belkin an, denn die BIOS Setup Routine sieht bei jedem Computer anders aus. Anleitungen zu einigen Computertypen finden Sie im Anhang zu diesem Handbuch.
  • Page 84 Windows 95 / 98 und NT ® Schließen Sie die vier PCs und die gemeinsam zu nutzenden Geräte wie unten gezeigt an den Bitronics-Datenumschalter an. Zwei Kabel zum Anschließen von PCs gehören zu diesem Set. Achten Sie darauf, an welche Anschlüsse die einzelnen Geräte gesteckt werden: Gerät A an Anschluß...
  • Page 85 Windows ® Damit alle PCs die Geräte ordnungsgemäß gemeinsam nutzen können, muß die Software auf allen vier Computern installiert werden. 4.1. Legen Sie die Diskette in das Diskettenlaufwerk ein. Klicken Sie auf Start und dann auf AUSFÜHREN. Geben Sie a:\BITRONIX.exe ein, und klicken Sie auf OK.
  • Page 86 Windows 95 / 98 und NT ® 4.4. Wählen Sie das zutreffende Bitronics Switch-Modell aus: F1U127g/F1U128g. Klicken Sie auf Next (WEITER). 4.5. Wählen Sie den Zielordner (Destination Folder) aus. Der vorgegebene Ordner wird empfohlen. Klicken Sie auf Next (WEITER). ®...
  • Page 87 Windows ® 95 / 98 und NT 4.6. Wählen Sie den Programmordner aus (Program Folder). Der vorgegebene Ordner wird empfohlen. Klicken Sie auf Next (WEITER). 4.7. Nach der Installation fordert das Programm Sie zum Neustart des Computers auf. Der Neustart muß durchgeführt werden, damit das Programm ordnungsgemäß...
  • Page 88 Windows 95 / 98 und NT ® Nach dem Neustart erscheint das Bitronics-Symbol auf der Task-Leiste. Über dieses Symbol können Sie den Bitronics-Datenumschalter einfach steuern und konfigurieren. Doppelklicken Sie auf das Symbol, um das Setup-Programm zu öffnen. Wählen Sie den LPT- Anschluß...
  • Page 89 Windows ® Klicken Sie auf SETTINGS (Einstellungen). Hier muß angegeben werden, welche Geräte sich an den einzelnen Anschlüssen befinden: Unter "Device Type" ("Gerätetyp") befindet sich ein Pulldown-Menü, das die an Ihrem Computer installierten Druckertypen und möglicherweise auch andere parallele Geräte auflistet. Hier ist der richtige Typ für das Gerät am betreffenden Anschluß...
  • Page 90 Windows 95 / 98 und NT ® Das Feld "Display Name" ist ein freies Textfeld: Sie können hier eine beliebige Bezeichnung für das angeschlossene Gerät eingeben. Befindet sich z.B. an Port A ein Zip ® -Laufwerk und an Port B ein InkJet-Drucker, so können Sie im Textfeld beispielsweise "Mein Zip "Farbdrucker Nr.
  • Page 91 Windows ® Druckeranschluß von LPT1 in AutoSwitch Port ändern: Ist eines der gemeinsam genutzten Geräte ein Drucker, so muß der für diesen eingestellte "Anschluß für die Druckerausgabe" wie folgt umkonfiguriert werden. Sind beide gemeinsam genutzten Geräte Drucker, muß der Anschluß bei beiden Druckern umkonfiguriert werden. Ist keines der beiden Geräte ein Drucker, können Sie diesen Abschnitt überspringen.
  • Page 92 8.3. Klicken Sie auf die Registerkarte DETAILS. Wählen Sie im Pulldown- Menü "Anschluß für die Druckerausgabe" den Anschluß, mit dem dieser Drucker am Bitronics-Datenumschalter verbunden ist: • LPx1 – PA (auto switch) › Wählen Sie diesen Anschluß aus, wenn der Drucker an Port A des Bitronics-Datenumschalters installiert ist.
  • Page 93 Windows ® 8.5. Klicken Sie auf "Bidirektionale Unterstützung deaktivieren", falls diese Option NICHT ausgeblendet ist; andernfalls brauchen Sie diesen Punkt nicht zu beachten. 8.6. Klicken Sie im Fenster Spool-Einstellungen auf OK und dann im Fenster Eigenschaften noch einmal auf OK. Verwendung der Bitronics Software Beispiel: Gemeinsame Nutzung von zwei Druckern durch vier Computer Die Bitronics Software wickelt Druckaufgaben automatisch ab, indem...

  • Page 94: Funktionsweise

    Windows 95 / 98 and NT ® ® (fortsetzung) Funktionsweise Wenn die Bitronics Software installiert ist und die Anschlüsse ordnungsgemäß für die Drucker konfiguriert wurden, wie in Schritt 8 oben beschrieben, so geht jeder Druckauftrag beim Drucken unter Windows ® zunächst an die Bitronics Software.
  • Page 95 Windows ® 95 / 98 and NT ® (fortsetzung) Sie müssen also nur den Drucker auswählen, und die Software erledigt den Rest. Voraussetzung ist jedoch, daß ALLE EINSTELLUNGEN KORREKT SIND: Andernfalls wird möglicherweise auf dem falschen Drucker Schrott ausgedruckt! Im Beispiel unten wurde der LaserJet ™...
  • Page 96 Windows 95 / 98 and NT ® BEISPIEL: Gemeinsame Nutzung eines Druckers und eines Zip (oder anderen Massenspeichergeräts) Massenspeichergeräte sind Laufwerke, die dem System einen Laufwerkbuchstaben wie "E" hinzufügen. Beim Anschluß von Massenspeichergeräten wie z.B. einem Zip Software über die Task-Leiste so konfiguriert werden, daß der Bitronics- Datenumschalter standardmäßig auf dem Port steht, an dem das Zip Laufwerk angeschlossen ist.
  • Page 97 Windows ® Klicken Sie auf den Port, an dem das Massenspeichergerät angeschlossen ist. In diesem Fall befindet sich ein Zip Port A. Wie Sie sehen, erscheint als Name die oben als "Display Name" eingegebene Bezeichnung. Klicken Sie auf OK. Der Bitronics-Datenumschalter hält nun stets die Verbindung zwischen Ihrem PC und dem Zip -Laufwerk aufrecht.
  • Page 98 Windows 95 / 98 and NT ® ® (fortsetzung) Visuelles Feedback: Wie ist zu erkennen, welcher Anschluß gerade aktiv ist? Befindet sich der Bitronics-Datenumschalter in seinem normalen Abfragemodus, leuchten die LEDs für die Computeranschlüsse abwechselnd auf. Um die Software in Aktion zu erleben, drücken Sie einfach den Druckknopf Computer, um zu sehen, welche Verbindung derzeit an einem Computeranschluß...
  • Page 99 Eingabeaufforderung YES (JA). • Zum erneuten Laden des Symbols auf der Task-Leiste klicken Sie auf START, PROGRAMME, BELKIN BITRONICS SWITCH, "AutoSwitch- Multi PCs". TIP FÜR PROFIS: Wenn Sie Geräte mit Anschlüssen für die direkte Datendurchleitung verwenden (z.B.
  • Page 100 Die File Transfer-Funktion des Bitronics-Datenumschalters ermöglicht die Zusammenschaltung von zwei PCs wie über ein File Transfer-Kabel. Doppelklicken Sie zu diesem Zweck auf das Bitronics Switch-Symbol auf der Task-Leiste und klicken Sie anschließend auf FILE TRANSFER. Die LED des entsprechenden Computeranschlusses am Bitronics- Datenumschalter leuchtet daraufhin grün.
  • Page 101 Windows ® 95 / 98 and NT ® (fortsetzung) Verwendung unter Windows ® Unter Windows ‚ NT erfolgt die Installation genauso wie oben für Windows ‚ ® ® 95/98 beschrieben. Stellen Sie sicher, daß das Netzteil am Bitronics- Datenumschalter angeschlossen ist, weil es andernfalls zu beträchtlichen Verzögerungen bei der Verarbeitung von Anforderungen der unter NT laufenden PCs kommen kann.
  • Page 102 Zur Festlegung der Spool-Eigenschaften klicken Sie auf die Registerkarte SCHEDULING (Zeitplanung der Druckaufträge). Stellen Sie sicher, daß "Druck nach letzter Seite beginnen" ausgewählt ist. Die Priorität ist außerdem auf "Höchste" zu setzen: Klicken Sie auf OK, wenn Sie fertig sind.
  • Page 103 Maustaste auf das Symbol auf der Task-Leiste und beantworten Sie die Eingabeaufforderung mit JA. Klicken Sie dann auf START, PROGRAMME, BELKIN BITRONICS SWITCH und UNINSTALLSHIELD. Nach dem Neustart des Computers können Sie die ältere NT-Version der Software installieren, die sich auf der zweiten Diskette befindet (Artikel-Nr.
  • Page 104 Sie bitte auf der Website des Herstellers nach oder wenden Sie sich an dessen Technischen Support. Bitte rufen Sie wegen dieser speziellen Frage nicht den Technischen Support von Belkin an. Acer Während der Computer hochfährt, erscheint am Bildschirm die Aufforderung "To enter Setup, press CTRL+ALT+ESC".
  • Page 105 Appendix Drücken Sie die EINGABETASTE, um die Liste der verschiedenen Modi aufzurufen. Wählen Sie den leistungsstärksten Modus (d.h. ECP), und drücken Sie dann die EINGABETASTE. Drücken Sie F10, um die Änderungen im BIOS (Basic Input/ Output System) zu speichern. Drücken Sie die EINGABETASTE, um das Fenster mit den BIOS-Einstellungen zu schließen.
  • Page 106 Appendix HP Vectra PCs Während der Computer hochfährt, erscheint unten im Bild "Hewlett Packard System Hardware Test" die Aufforderung "Press F2 to Enter Setup". Drücken Sie F2. Markieren Sie mit Hilfe der Pfeiltasten "Parallel Port Mode". Folgen Sie den Anleitungen zur Änderung der Optionen. Stellen Sie den leistungsstärksten Modus für den Port ein (d.h.
  • Page 107 Appendix Folgen Sie den Anleitungen zur Speicherung der Einstellung, und beenden Sie das Setup-Programm. IBM Aptiva 2176-C33, IBM BIOS v BSTUS4B HINWEIS: Die Schritte für diesen Computer finden sich nicht auf dem in der Schachtel enthaltenen Dokument. Während der Computer hochfährt, erscheint am Bildschirm die Aufforderung "Press F1 to enter Setup".
  • Page 108 Appendix Packard Bell Allgemeine Schritte Während der Computer hochfährt, erscheint am Bildschirm die Aufforderung "Press F2 to enter Setup" (bei manchen Modellen möglicherweise auch "Press F1 to enter Setup"). Drücken Sie die angegebene Taste. Wählen Sie "Advanced" aus der Menüleiste aus. Wählen Sie gemäß...
  • Page 109 Appendix Drücken Sie zweimal die EINGABETASTE, um die Änderungen zu speichern und das Programm zu beenden ("Exit Saving Changes"). Windows PCV-130/150: Starten Sie den Computer neu. Drücken Sie auf der ersten schwarzweißen Sony-Bildschirmanzeige F3, um die Start- Bildschirmanzeige ("Boot Screen") aufzurufen. Drücken Sie F1, um das BIOS Setup aufzurufen.
  • Page 110 Appendix Wählen Sie "Sony Utilities" aus. Wählen Sie "Sony Notebook Setup" aus. Wählen Sie die Registerkarte "Printer/FDD" aus. Stellen Sie sicher, daß "Use as printer connector" ausgewählt ist, und wählen Sie den vom Drucker benötigten Anschlußmodus aus. Die Maske bietet Ihnen drei Möglichkeiten an: 1.
  • Page 111 FCC-Erklärung ERKLÄRUNG ZUR EINHALTUNG DER FCC-VORSCHRIFTEN BEZÜGLICH ELEKTROMAGNETISCHER UND HOCHFREQUENTER STÖRUNGEN Wir, Belkin Components, 501 West Walnut Street, USA - Compton CA 90220, erklären hiermit in alleiniger Verantwortung, daß unser Produkt: folgende Voraussetzungen erfüllt: Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden Bedingungen: (1) das Gerät darf keine nachteiligen Störungen verursachen und (2) muß...
  • Page 112 Belkin Components dankt u hartelijk voor de aankoop van de Bitronics DualBus Switch Kit! U en uw collega’s kunnen nu vanaf uw werkplek twee verschillende, parallel aangestuurde apparaten gezamenlijk kiezen en gebruiken. Als gebruiker van Windows Bitronics Software waarmee u automatisch kunt printen, zelfs als u meer dan één printer hebt!

  • Page 113: Technische Specificaties

    Technische specificaties Compatibele normen IEEE 1284-1994 Parallel Port communicatiestandaard Elektrisch: Ingangsspanning Maximale ingangsstroom Maximaal opgenomen vermogen Maximale warmtedissipatie Afmetingen apparaat: Breedte: Hoogte: Diepte: Gewicht: Opslagtemperatuur: Bedrijfstemperatuur: Vochtigheid: 600 mA 5,4 W 0,31 BTU/min 17,8 cm 9,5 cm 3,2 cm 202 g -10°C tot 50°C 0°C tot 40°C 0 tot 95%...
  • Page 114 Producteigenschappen Leds voor apparaatactiviteit Aansluiting voor apparaat A Aansluiting voor PC 1 Aansluiting voor PC 2 Dipswitch instellingen (aan de onderzijde van de schakelmodule) SW1: dipswitch terugstellen Terugstellen: UIT ¡AAN¡UIT SW2 and SW3: TimeOut Setting Time-out is de tijdwaarde waarbinnen de schakelmodule na datatransmissie op een PC-poort vergrendeld blijft.
  • Page 115 Handmatig instellen en poortobservatie In de positie Handmatig Instellen kunt u een poort handmatig kiezen met de knoppen op de Bitronics schakelmodule. U kunt deze modus ook in conjunctie met software gebruiken om uw poort in actie te zien! • Druk op COMPUTER om de computerpoort te kiezen die u wilt configureren of observeren.
  • Page 116 Uw besturingssysteem kiezen Windows ® 3.x ........Pagina 6 MS-DOS .
  • Page 117 Software-installatie: Windows ® Plaats de diskette met het nummer P27236 in uw diskettestation. Klik in de Program Manager (Programmabeheer) op ‘FILE’ (Bestand) en vervolgens op ‘RUN’ (Uitvoeren). In het vakje typt u: <a:\setup.exe> (zonder de vishaken). Volg de instructieprompts voor de installatie. Als het installatieprogramma gereed is, dubbelklikt u eenvoudig op het juiste pictogram om het poortkeuzeprogramma te draaien.
  • Page 118 Software-installatie: MS-DOS Om over te schakelen op een andere poort klikt u op de gewenste poortletter. Daardoor wordt de computer aangesloten op het apparaat dat met die poort verbonden is. Software-installatie: MS-DOS Typ de volgende tekst achter de DOS-prompt en druk op ‘ENTER’: Copy a:\dos\swport.com c:\SWPORT.com c:\SWPORT.com is een opdrachtregel van een uitvoerbaar bestand.
  • Page 119 Omdat de BIOS setuproutine voor elke computer verschillend is, heeft het geen zin hiervoor de Belkin helpdesk te bellen. Raadpleeg het aanhangsel aan het slot van deze handleiding voor informatie over verschillende typen computers.
  • Page 120 Windows Sluit de vier computers en de gezamenlijk te gebruiken apparaten aan op de Bitronics schakelmodule zoals hieronder afgebeeld. De beide kabels voor aansluiting van de computers op de Bitronics schakelmodule worden meegeleverd. Zorg dat elk apparaat op de juiste poort wordt aangesloten.
  • Page 121 Windows De software moet op alle vier computers geïnstalleerd zijn, willen deze de apparaten op de juiste wijze kunnen delen. 4.1. Plaats de diskette in uw diskettestation. Klik op ‘[Start]’ en vervolgens op ‘[Run] (Uitvoeren)’. Type <a:\BITRONIX.exe> en klik vervolgens op ‘[OK]’.
  • Page 122 Windows 95 / 98 en NT ® 4.4. Kies het type Bitronics schakelmodule dat u bezit, namelijk de F1U127 / F1U128. Klik op ‘[Next] (Volgende)’. 4.5. Kies ‘[Destination Folder] (Bestemmingsmap)’. De map ‘Default (Standaard)’ wordt aanbevolen. Klik op ‘[Next] (Volgende)’. ®...
  • Page 123 Windows ® 4.6. Kies ‘[Porgram Folder] (Programmamap)’. Kies de aanbevolen standaardinstelling, de Belkin Bitronics Switch. Klik op ‘[Next] (Volgende)’. 4.7. Als de installatie is afgerond, vraagt het programma u de computer opnieuw te starten. Dit is nodig om de software correct te activeren.
  • Page 124 Windows Nadat uw computer opnieuw is gestart, verschijnt het Bitronics pictogram in uw statusbalk. U kunt de Bitronics schakelmodule gemakkelijk besturen en configureren als volgt. Dubbelklik op het pictogram om het installatieprogramma te openen. Kies de juiste LPT poort waarop de Bitronics schakelmodule is aangesloten.
  • Page 125 Windows Klik op ‘[Settings] (Instellingen)’. Hier moeten wij de software duidelijk maken welke apparaten op elke poort zijn aangesloten. ‘[Device Type]’ toont u een afrolmenu met de typen printers en eventueel andere parallel aangestuurde typen apparaten die op uw computer geïnstalleerd zijn.
  • Page 126 Windows ‘[Display Name]’ is een vrij tekstvakje. Hier kunt u voor de aangesloten apparaten elke gewenste naam intypen. Op poort A is bijvoorbeeld de Zip Drive aangesloten op poort B de InkJet printer. U kunt hier bijvoorbeeld ook intypen ‘Mijn Zip Drive’...
  • Page 127 Windows 8. Printerpoort veranderen van ‘LPT1’ in ‘AutoSwitch’ poort: Als een van de gezamenlijk gebruikte apparaten een printer is of beide, volg dan de onderstaande procedure om de poort waarop de printer aangesloten is opnieuw te configureren. Zijn beide apparaten een printer dan moet u deze procedure voor beide printers uitvoeren.
  • Page 128 Windows 95 / 98 en NT ® 8.3. Klik op het tabblad ‘[Details]’. Kies in het afrolmenu ‘Print to the following port:’ de juiste poort van de Bitronics schakelmodule waarop deze printer aangesloten is: • LPx1 – PA (autoswitch) – Kies dit als de printer aangesloten is op poort A van de Bitronics schakelmodule.
  • Page 129 Windows 8.5. Klik op ‘[Disable Bi-Directional Support]’ indien voor deze printer beschikbaar (niet grijs). Anders overslaan. 8.6. Klik op ‘[OK’] in het menu ‘[Spool Settings]’. Klik opnieuw op ‘[OK]’ in het venster ‘Main Properties’. Toepassing van Bitronics Software Voorbeeld: Twee computers delen twee printers De Bitronics software verwerkt automatisch afdruktaken door uw printopdrachten naar de juiste poort op de Bitronics schakelmodule te sturen volgens de instellingen die u in ‘Printer Properties’...

  • Page 130: Hoe Werkt Het

    Windows 95 / 98 en NT ® ® (vervolg) Hoe werkt het? Vooropgesteld dat - zoals aangegeven in de bovenstaande stap 8 - de Bitronics software geladen is en de poorten voor de printers correct zijn geconfigureerd, gaat de afdruktaak bij printen onder Windows ®...
  • Page 131 Windows ® 95 / 98 en NT ® (vervolg) U hoeft niets anders te doen dan uw printer te kiezen en de software doet de rest. Bedenk echter dat alle instellingen correct moet zijn, anders produceert u waarschijnlijk rommel met de verkeerde printer! In de onderstaande figuur kiest de gebruiker de LaserJet ™...
  • Page 132 Windows VOORBEELD: Een printer en een Zip gezamenlijk gebruiken Wanneer een massageheugen zoals een Zip stationaanduiding als E: aan uw systeem toevoegen) deel uitmaakt van het systeem, moet de Bitronics software zó worden geconfigureerd dat de Bitronics schakelaar standaard wordt toegewezen aan de poort die met de Drive verbonden is.
  • Page 133 Windows Klik op de poort waarop het massageheugen aangesloten is, in dit geval een Zip ® u boven opgeeft in het onderste tekstvakje, precies zoals u deze hebt opgegeven. Klik op ‘[OK]’. De Bitronics schakelmodule zorgt nu dat uw computer permanent op de Zip Drive aangesloten blijft.
  • Page 134 Windows 95 / 98 en NT ® ® (vervolg) Visuele controle – Hoe weet ik op welke poort ik sta? Wanneer de Bitronics schakelmodule in normale scanmodus staat, springen de leds tussen de computerpoorten op en neer. Wilt u de software in actie zien, dan drukt u op de knop COMPUTER om de verbinding met de computerpoort te zien.
  • Page 135 Bitronics software in op Mass Storage Device en poort B op Scanner. Stel vervolgens ‘Print to the following Port’ van de Printer Properties/details voor de eerste printer in op ‘[LPx1- PA (auto switch)]’ en voor de tweede printer op ‘[LPx1- PB (auto switch)]’. In het algemeen kunnen alleen printers op pass-tru poorten worden aangesloten.
  • Page 136 Windows Gebruik van File Transfer De Bitronics schakelmodule biedt de mogelijkheid tot bestandsoverdracht. Hierdoor kunnen de computers met elkaar communiceren alsof er een File Transfer-kabel tussen beide aanwezig is. Ga als volgt te werk: dubbelklik op het Bitronics pictogram op de statusbalk, klik op ‘[File Transfer]’ en klik op ‘[OK]’.
  • Page 137 Windows ® 95 / 98 en NT ® (vervolg) Toepassing onder Windows NT ® De installatie onder Windows NT is gelijk aan de bovenstaande procedure ® onder Windows 95 /98. Zorg dat de Bitronics schakelmodule aangesloten is ® op netvoeding. Dit voorkomt een aanzienlijke vertraging bij de verwerking van opdrachten van computers onder NT ®...
  • Page 138 Klik op het tabblad ‘[SCHEDULING]’ om de spoolinstellingen correct in te stellen. Zorg dat ‘[START PRINTING] wordt gekozen na het ‘spoolen’ van de laatste pagina. Stel ook de prioriteit in op ‘[HIGHEST]’: Klik op ‘[OK]’ als u klaar bent.
  • Page 139 Bitronics pictogram in de statusbalk te klikken. Beantwoord de prompt met ‘[YES] (Ja)’. Klik vervolgens op ‘[START]’, kies ‘[PROGRAMS] (Programma’s)’, kies ‘[Belkin Bitronics Switch]’ en kies vervolgens ‘[Uninstallshield]’. Na opnieuw starten van uw computer kunt u de oudere NT versie van de software installeren, die op de tweede diskette (typenummer P72736) beschikbaar is.
  • Page 140 Raadpleeg de betreffende website of bel de helpdesk van de leverancier van uw computer(s). De Belkin Helpdesk kan u hierbij helaas niet van dienst zijn. ACER Volg de aanwijzingen op het scherm terwijl de computer opstart. Druk op ‘[CTRL+ALT+ESC]’...
  • Page 141 Druk op ‘[ALT+P]’ en kies ‘[Parallel Mode]’. U moet nu een lijst met beschikbare modi te zien krijgen. Kies de modus met de hoogste snelheid (bijv. ‘[ECP]’). Volg de aanwijzingen in de legenda om de instelling op te slaan en verlaat het setup-programma.
  • Page 142 Appendix Stappen voor PC-serie HP OmniBook 5000 en 5500 Volg de aanwijzingen op het scherm terwijl de computer opstart. Druk op ‘[F2]’ om het setup-programma te activeren. Dit wordt weergegeven onder in het testscherm van de Hewlett Packard System Hardware. Gebruik de pijltoetsen om ‘[Parallel Port Mode]’...
  • Page 143 Kies de parallelle poortmodus met de hoogste snelheid (bijv. ‘[ECP]’). Volg de aanwijzingen in de legenda om de instelling op te slaan en verlaat het setup-programma. Stappen voor de Millennium, Phoenix BIOS v 4.05 OPMERKING: De stappen voor deze computer zijn niet opgenomen in het document dat in de verpakking is meegeleverd.
  • Page 144 Appendix Doorloop het afrolmenu naar beneden en markeer ‘[Paralel Port Type]’. De standaardinstelling is ‘Compatible’. Druk op ‘[ENTER]’. Kies ‘[ECP]’ en druk op ‘[ENTER]’. Druk tweemaal op ‘[ESC]’ om het ‘[Exit]’ scherm te bereiken. Druk tweemaal op ‘[ENTER]’ om de wijzigingen op te slaan en het scherm te verlaten.
  • Page 145 Kies het tabblad ‘[Printer/FDD]’. Zorg dat ‘[Use as printer connector]’ gekozen is en kies de gewenste poortmodus die de printer vereist. In dit scherm zijn drie opties beschikbaar: 1. ‘Normal’ (alleen uitvoer) 2. ‘Bi-directional’ (standaard) 3. ‘ECP’ (vereist IEEE 1284 printer/parallelkabel) Kies ‘[ECP]’...

  • Page 146: Fcc* Verklaring

    Belkin Components garandeert dit product gedurende zijn gehele gebruiksduur op materiaal- en fabricagefouten. In geval van een defect zal Belkin Components het product naar eigen inzicht repareren of gratis vervangen mits het binnen de garantieperiode en met vooruitbetaling van verzendkosten wordt geretourneerd aan de geautoriseerde Belkin leverancier waarvan u het product gekocht hebt.
  • Page 147 Grazie per aver scelto il Bitronics DualBus Switch Kit della Belkin Components! Ora, voi e i vostri colleghi potrete condividere e scegliere tra due diversi dispositivi paralleli dal vostro desktop. E se utilizzate Windows ® 95/98 o NT ® , potrete sfruttare i vantaggi dal programma Bitronics, che vi consente di stampare automaticamente anche con più...

  • Page 148: Specifiche Tecniche

    Specifiche Tecniche Standard compatibili Porta Parallela di Comunicazione Standard IEEE 1284-1994 Specifiche elettriche Tensione d’entrata Corrente massima d’entrata Consumo energetico massimo Dispersione massima del calore Dimensioni Larghezza: Altezza: Profondità: Peso: Temperatura di stoccaggio: Temperatura di lavoro: Umidità: 9VDC 600mA 5.4W 0.31 BTU/min 17.8cm 9.5cm...
  • Page 149 Per ripristinate, OFF¡ON¡OFF SW2 E SW3: Regolazione del TimeOut Il TimeOut corrisponde all’intervallo di tempo durante il quale lo switch rimane collegato ad una porta del PC dopo il trasferimento di dati. Il TimeOut deve essere maggiore nei collegamenti a scanner, grossi dispositivi di memoria e per stampe molto lunghe.
  • Page 150 Modalità Manuale e Monitoraggio Porta Nella modalità manuale, potete selezionare una porta manualmente attraverso i pulsanti dello switch Bitronics. Potete utilizzare questa modalità insieme al software per vedere il vostro switch in azione! • Premete COMPUTER per selezionare quale porta del computer volete configurare o controllare.
  • Page 151 Quando installate un software in un sistema operativo, lo stesso software deve essere installato in tutti i computer collegati con lo switch Bitronics in modo che ogni macchina possa gestire lo switch nel modo adatto......Pagina 146...
  • Page 152 Installazione del software: Windows ® Inserire il dischetto P72736 nel drive del floppy. Da File Manager cliccare su FILE e ESEGUI. Nello spazio apposito digitare "a:\setup.exe". Seguire i comandi di guida all’installazione. Una volta installato il programma, è sufficiente cliccare due volte sull’icona corrispondente per lanciare il programma di selezione porta.
  • Page 153 In seguito, anche il secondo PC deve eseguire la stessa operazione. Quando entrambi i set di LED del PC sul Bitronics switch sono verdi, i computer sono pronti per il trasferimento file. A questo punto, i cavi e il Bitronics switch si comportano come se fossero un cavo per trasferimento file.
  • Page 154 Vi preghiamo di non chiamare l’assistenza tecnica Belkin a questo riguardo perché ogni procedura di installazione BIOS è differente. Per le informazioni sui vari modelli di computer si vedano le Appendici alla fine di questo manuale.
  • Page 155 Windows Collegate entrambi i computer ed i dispositivi che devono essere condivisi allo switch Bitronics come illustrato di seguito. Sono inclusi anche due cavi che collegano i computer allo switch Bitronics. Prendete nota a quale porta ogni dispositivo viene collegato:...
  • Page 156 Windows Per fare in modo che tutti i computer condividano in maniera corretta i dispositivi, il software deve essere installato in tutti e due i computer. 4.1. Inserite il disco nel drive dei floppy. Cliccate su Start, poi cliccate su Avvio.
  • Page 157 Windows ® 95 / 98 e NT 4.4. Selezionate il vostro modello di switch Bitronics, ovvero il F1U127/F1U128. Cliccate Next (Successivo). 4.5. Selezionate Destination Folder (la cartella di destinazione). Consigliamo di selezionare la cartella di default. Cliccate Next (Successivo). ®...
  • Page 158 Windows ® 4.6. Selezionate Program Folder (Cartella Programma). Consigliamo la cartella Belkin Bitronics Switch di default. Cliccate Next (Successivo). 4.7. Completata l’installazione, il programma vi chiederà di riavviare il computer. Dovete riavviare per attivare in maniera corretta il software. Cliccate Finish (Fine).
  • Page 159 Ecco come potete controllare e configurare facilmente lo switch Bitronics. Cliccate due volte sull’icona per aprire il programma di installazione: Selezionare la porta LPT corretta a cui è collegato lo switch Bitronics. Se avete solo UNA porta parallela (di solito è così) lasciatelo in LPT1.
  • Page 160 • Se state utilizzando una stampante, utilizzate il driver della stampante usato per quella particolare stampante su quella porta dello switch Bitronics. Se non appare in questo menu, significa che il drive della stampante non è stato installato. (In questo caso, reinstallate i driver della stampante e ripetete questa procedura dopo aver riavviato il vostro computer).
  • Page 161 Windows Visualizza Nome è un campo di testo vuoto. Potete inserire qualsiasi descrizione relativa al dispositivo collegato. Per esempio, alla Porta A è collegato lo Zip Drive, alla Porta B è collegata la getto d’inchiostro. Potete rinominare questi campi inserendo "Il Mio Zip Drive"...
  • Page 162 Windows Cambiate la porta della stampante da LPT1 alla porta switch automatico: Se uno o entrambi i dispositivi condivisi sono stampanti, dovete seguire la procedura seguente per riconfigurare la porta collegata con la stampante. Se entrambi i dispositivi sono stampanti, questa procedura deve essere eseguita per entrambe le stampanti.
  • Page 163 è collegata con lo switch Bitronics: • LP x1 – PA (switch automatico) – Selezionate questa opzione se la stampante è collegata alla Porta A dello switch Bitronics. • LPx1 – PB (switch automatico) – Selezionate questa opzione se la stampante è...
  • Page 164 Esempio: Due Stampanti Condivise Tra Due Computer Il software Bitronics gestisce automaticamente le code di stampa inviandole verso la corretta porta dello switch Bitronics in base alle impostazioni immesse nelle Proprietà della Stampante e in Impostazioni come descritto al punto 7.

  • Page 165: Come Funziona

    Where (Dove): Quando stampa, il software Bitronics comunica allo switch Bitronics di deviare prima sulla Porta B, poi permette alla coda di stampa di attraversare lo switch, uscire dalla Porta B e passare alla stampante Epson.
  • Page 166 è collegata alla Porta A dello switch automatico. Quando la coda di stampa viene lanciata, il software Bitronics comunica allo switch Bitronics di deviare sulla Porta A, poi lascia passare la coda di stampa LaserJet ™...
  • Page 167 E:) come uno Zip Software Bitronics nella barra di sistema deve essere configurato in modo che lo switch Bitronics sia di default sulla Porta collegata allo Zip questo modo tutte le volte che accederete a questo drive, sarete sempre...
  • Page 168 Visualizza Nome inserito precedentemente appare sotto con la vostra dicitura. Cliccate OK. Ora, lo switch Bitronics terrà sempre il vostro computer connesso allo Zip Drive. In questo modo, ogni volta che accederete ad esso, non si verificherà nessun errore. Successivamente, quando stamperete sulla stampante a getto d’inchiostro sulla Porta B (come mostrato sopra) lo switch Bitronics passerà...
  • Page 169 Feedback Visivo – Come faccio a sapere su che porta mi trovo? Quando lo switch Bitronics è nella sua modalità di scanning normale, i LED lampeggiano avanti e indietro tra le porte del computer. Per vedere all’opera il software, semplicemente premete il pulsante COMPUTER così...
  • Page 170 Sì. • Per ricaricare di nuovo l’icona nella barra di sistema, cliccate su Avvio, selezionate Programmi, selezionate Belkin Bitronics Switch e selezionate AutoSwitch-Multi PCs SUGGERIMENTO PER UTENTI ESPERTI: Se state usando dei dispositivi con porte di passaggio (come gli Zip...
  • Page 171 Successivamente, anche il secondo PC deve effettuare la stessa operazione. Quando entrambi i LED sullo switch Bitronics sono verdi significa che i computer sono pronti per il trasferimento del file. A questo punto, i cavi e lo switch Bitronics agiscono come cavo di trasferimento file.
  • Page 172 Dopo aver installato il software e riavviato il computer, andate in Proprietà della Stampante e selezionate il tasto Porte. Per trovare la porta corretta da utilizzare con lo switch Bitronics dovete scorre la lista fino a LPx1: PA (switch automatico). Inserite un segno di spunta sulla porta che collega la stampante.
  • Page 173 Per eseguire correttamente le impostazioni Spool, cliccate sul tasto Avvicendamento. Assicuratevi che Avvio stampa dopo che l’ultima pagina è stata sfogliata sia selezionato. Impostante anche Massima Priorità: Quando avete finito cliccate OK.
  • Page 174 Prima disinstallate il software Bitronics. Lo potete fare cliccando col pulsante destro sull’icona nella barra di comando e rispondendo Sì al prompt che appare. Poi, cliccate su Avvio, selezionate Programmi, selezionate Belkin Bitronics Switch, poi selezionate Disinstalla. Dopo aver riavviato il computer, potete installare la vecchia versione NT del software nel secondo disco (n.
  • Page 175 Eseguite questa operazione per tutti i computer collegati allo switch. Se il vostro computer non figura in questo elenco, controllate sul rispettivo sito web, o contattate l’assistenza tecnica. Vi preghiamo di non contattare l’assistenza tecnica Belkin per questo particolare argomento. ACER Mentre il computer si sta avviando seguite le istruzioni sullo schermo: per entrare in SetUp, premete CTRL+ALT+ESC.
  • Page 176 Appendice Gateway 2000 Mentre il computer si sta avviando, seguite le istruzioni sullo schermo: per entrare in Setup, premete F1. Selezionate Avanzato dalla barra di menu. Selezionate Periferiche integrate. Seguite le istruzioni della legenda, selezionate ECP come modalità porta parallela. Seguite le istruzioni della leggenda per salvare l’impostazione e uscite da Setup.
  • Page 177 Appendice IBM Aptiva Procedura Generica Mentre il computer si sta avviando, seguite le istruzioni sullo schermo: premete F1 per entrare in Setup. Seguite la legenda su come scorrere attraverso le opzioni di installazione fino a quando arrivate a Porte Entrata/Uscita. Scegliete la modalità...
  • Page 178 Appendice Seguite le istruzioni della legenda per selezionare Periferiche Integrate (o in alcuni modelli Configurazione Periferiche). Scegliete la modalità porta parallela con la prestazione più alta (p. es. ECP). Seguite le istruzione della legenda per salvare e uscire. Procedura per Force 443 CD, AMBIOS BIOS v 1.00.12.1313oe Mentre il computer si sta avviando, seguite le istruzioni sullo schermo: premete F1 per entrare in Setup.
  • Page 179 Appendice Modelli PCV-200/210/220/230/240: Riavviate il vostro computer. Durante la prima videata in bianco e nero della Sony, premete F3 per entrare nella videata di avvio. Premete F1 per entrare in Installazione BIOS. Usate la freccia di destra per arrivare al menu Avanzato. Scorrete verso il basso e evidenziate Configurazione Periferica e premete INVIO.

  • Page 180: Dichiarazione Fcc

    501 West Walnut Street Compton • CA • 90220 • USA Tel: 310.898.1100 Fax: 310.898.1111 © 2000 Belkin Components. Tutti i diritti riservati. Tutti i marchi sono marchi registrati dalle rispettive ditte sotto elencate. Informazioni F1U128iKIT belkin.com Belkin Components, Ltd.

This manual is also suitable for:

F1u128-1Bitronics f1u128

Table of Contents
