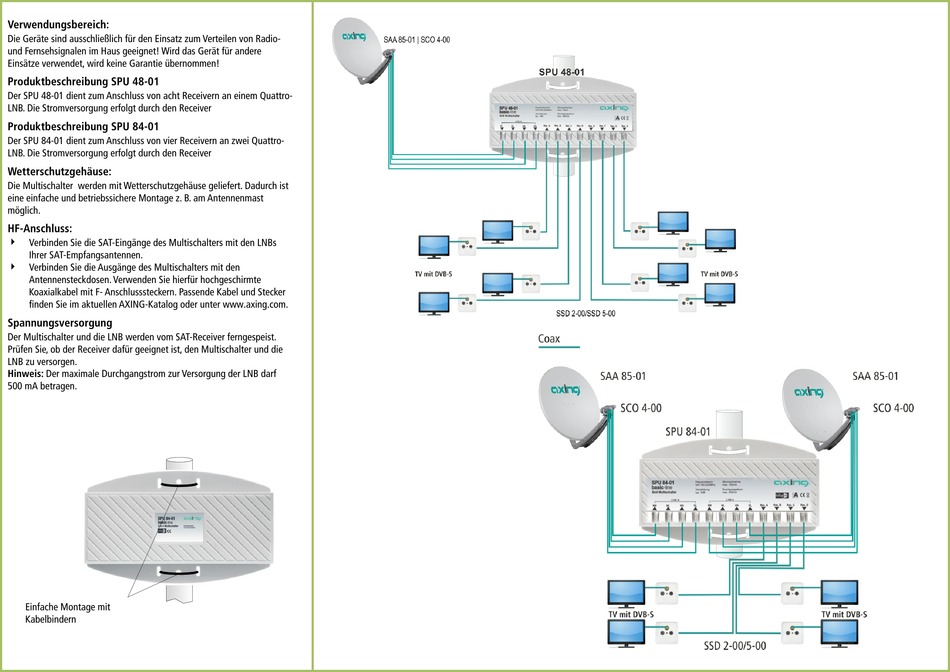

axing SPU 48-01 Operation Instructions page 2

Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Verteilen von Radio-
und Fernsehsignalen im Haus geeignet! Wird das Gerät für andere
Einsätze verwendet, wird keine Garantie übernommen!
Produktbeschreibung SPU 48-01
Der SPU 48-01 dient zum Anschluss von acht Receivern an einem Quattro-
LNB. Die Stromversorgung erfolgt durch den Receiver
Produktbeschreibung SPU 84-01
Der SPU 84-01 dient zum Anschluss von vier Receivern an zwei Quattro-
LNB. Die Stromversorgung erfolgt durch den Receiver
Wetterschutzgehäuse:
Die Multischalter werden mit Wetterschutzgehäuse geliefert. Dadurch ist
eine einfache und betriebssichere Montage z. B. am Antennenmast
möglich.
HF-Anschluss:
4
Verbinden Sie die SAT-Eingänge des Multischalters mit den LNBs
Ihrer SAT-Empfangsantennen.
4
Verbinden Sie die Ausgänge des Multischalters mit den
Antennensteckdosen. Verwenden Sie hierfür hochgeschirmte
Koaxialkabel mit F- Anschlusssteckern. Passende Kabel und Stecker
finden Sie im aktuellen AXING-Katalog oder unter www.axing.com.
Spannungsversorgung
Der Multischalter und die LNB werden vom SAT-Receiver ferngespeist.
Prüfen Sie, ob der Receiver dafür geeignet ist, den Multischalter und die
LNB zu versorgen.
Hinweis: Der maximale Durchgangstrom zur Versorgung der LNB darf
500 mA betragen.
Einfache Montage mit
Kabelbindern
