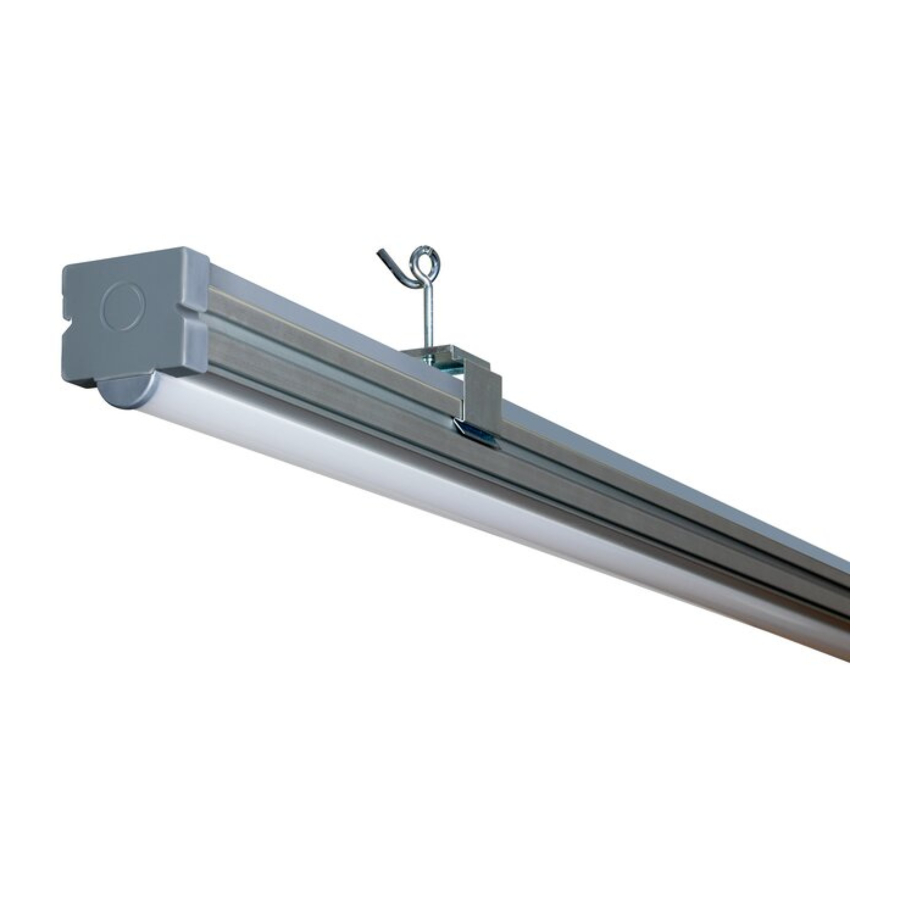

LINEAcompact
4948-040160-NOT
4951-040045-NOT
Technische Daten / technical details
dimmbar / dimmable
Farbtemperatur / color temperature
Abstrahlwinkel / beam angle
Abmessungen / measurements
Eingangsspannung / input voltage
Frequenzbereich in Hertz / frequency in hz
Temperaturbereich / working temperature
Leistungsaufnahme / power consumption
Bemessungsstrom / rated ampere
Leistungsfaktor / power factor
Akkuspannung / battery voltage
Kapazität / capacity
Bemessungsbetriebsdauer / duration time
Schutzklasse /protection class
Schutzart / protection type
Batterietyp/ battery type
Bedienungsanleitung
DE
User manual
EN
4948-040160-NOT
DALI
4000 K
160°
1452x66x63mm
176-240 V AC/DC
50 / 60
0 - +50°C
50 W
min. 0,35 A
0,9
6,4 V DC
0,8Ah
3 h
I
IP 54
LiFePO4
4951-040045-NOT
DALI
4000 K
45°
1452x66x63mm
176-240 V AC/DC
50 / 60
0 - +50°C
50 W
min. 0,35 A
0,9
6,4 V DC
0,8Ah
3 h
I
IP 54
LiFePO4
08/2020
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for DOTLUX LINEAcompact
Summary of Contents for DOTLUX LINEAcompact

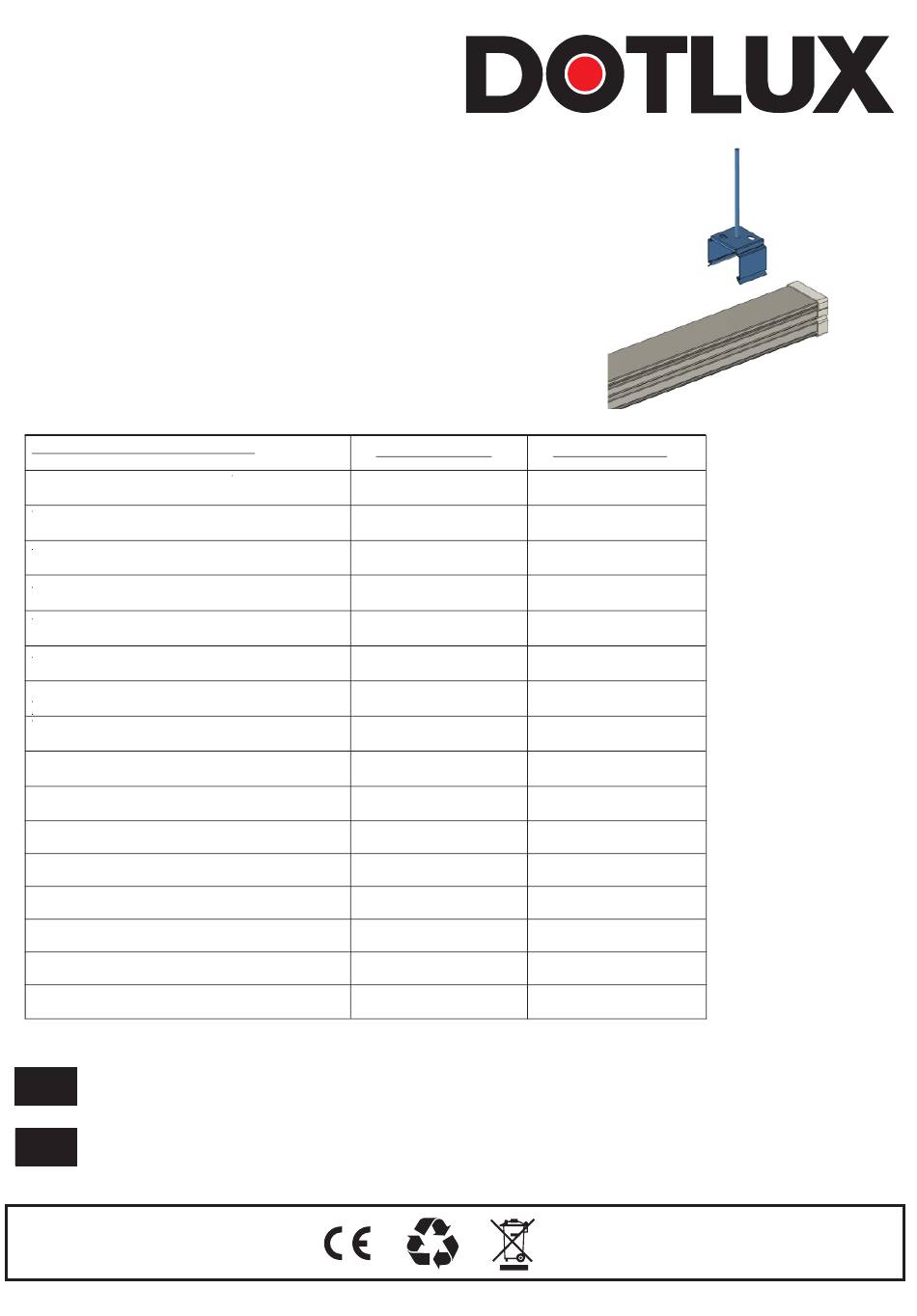

- Page 1 LINEAcompact 4948-040160-NOT 4951-040045-NOT Technische Daten / technical details 4948-040160-NOT 4951-040045-NOT dimmbar / dimmable DALI DALI Farbtemperatur / color temperature 4000 K 4000 K Abstrahlwinkel / beam angle 160° 45° Abmessungen / measurements 1452x66x63mm 1452x66x63mm Eingangsspannung / input voltage 176-240 V AC/DC...
-
Page 2: Installation Installation
Installation / installation Phasenwahl LED Treiber phase selection LED driver Phasenwahl wiederaufladbarer Akku phase selection rechargeable battery... - Page 3 HINWEIS ZU SELBSTTEST/ Note on self-test Die Notfallfunktion darf erst getestet werden, wenn der Akku einmal mindestens 16 Stunden geladen wurde. The emergency function may only be tested once the battery has been charged for at least 16 hours. Zum Testen des Notstrom Akku-Kits ist ein Testknopf und eine dazugehörige Anzeige im Lieferumfang enthalten.
- Page 4 Deckenmontage Haube entfernen Ceiling mounting Remove cover Haube entfernen Mechanische Verbindung von Leuchten Remove cover Mechanical connection of luminaires Mechanische Verbindung von Leuchten Elektrische Verbindung von Leuchten Mechanical connection of luminaires Electrical connection of luminaires Anbringung der IP54 Kappe Elektrische Verbindung von Leuchten Electrical connection of luminaires Mounting the IP54 cap...
- Page 5 Anbringung der Endkappe Verbinder deinstallieren, wenn man Endkappe anbringt Installing the end cap Uninstall connector when installing end cap optional erhältich Art. Nr 4956 optional available item nr. 4956 Anbringung der Endkappe Anbringung der Kabelverschraubung Installing the end cap Mounting the cable gland Loch bohren Drill a hole optional erhältich Art.
- Page 6 Unsere Sicherheitsleuchten sind entsprechend den aktuell gültigen Leuchtenbauvorschriften gekennzeichnet. Die Form der Kennzeichnung ist wie folgt als Beispiel dargestellt. Our safty luminaires are marked according to the currently valid construction standards. The type of marking can be seen in the following example. 0 ADF 180 * ** *** **** Feld 1 /Field 1 : Bauart / Type of construction...
- Page 7 Bedienungsanleitung Vielen Dank, dass Sie sich für ein DOTLUX Produkt 5. Bedienungshinweise entschieden haben. - Schließen Sie die Batterie an Um die korrekte und sichere Installation, Nutzung und - Die Sicherheitsleuchten werden generell mit entladenen Funktion des Produktes sicherzustellen, befolgen Sie oder Teilentladenen Akkus geliefert und müssen für die...
- Page 8 - Only use the product for the intended purpose. Please find the EU-declaration of conformity under the following link: 4. Warranty Disclaimer http://www.dotlux.de/konformitaetserklaerungen/ DOTLUX GmbH assumes no liability and provides no warranty for damage resulting from improber 7. Manufacturer installation/mounting, improber use of the product DOTLUX GmbH or from failure to observe the operating instructions Richard- Stuecklen Str.7 , 91781 Weißenburg...
