PCPS
1104
Umwälzpumpe mit integriertem Ausgleichsbehälter
D
Circulating pump with integrated equalizing tank
GB
Pompe de circulation avec réservoir de compensation intégré
F
Bomba de circulación con depósito de expansión integrado
E
Advertisement
Related Manuals for EHEIM PCPS
Summary of Contents for EHEIM PCPS

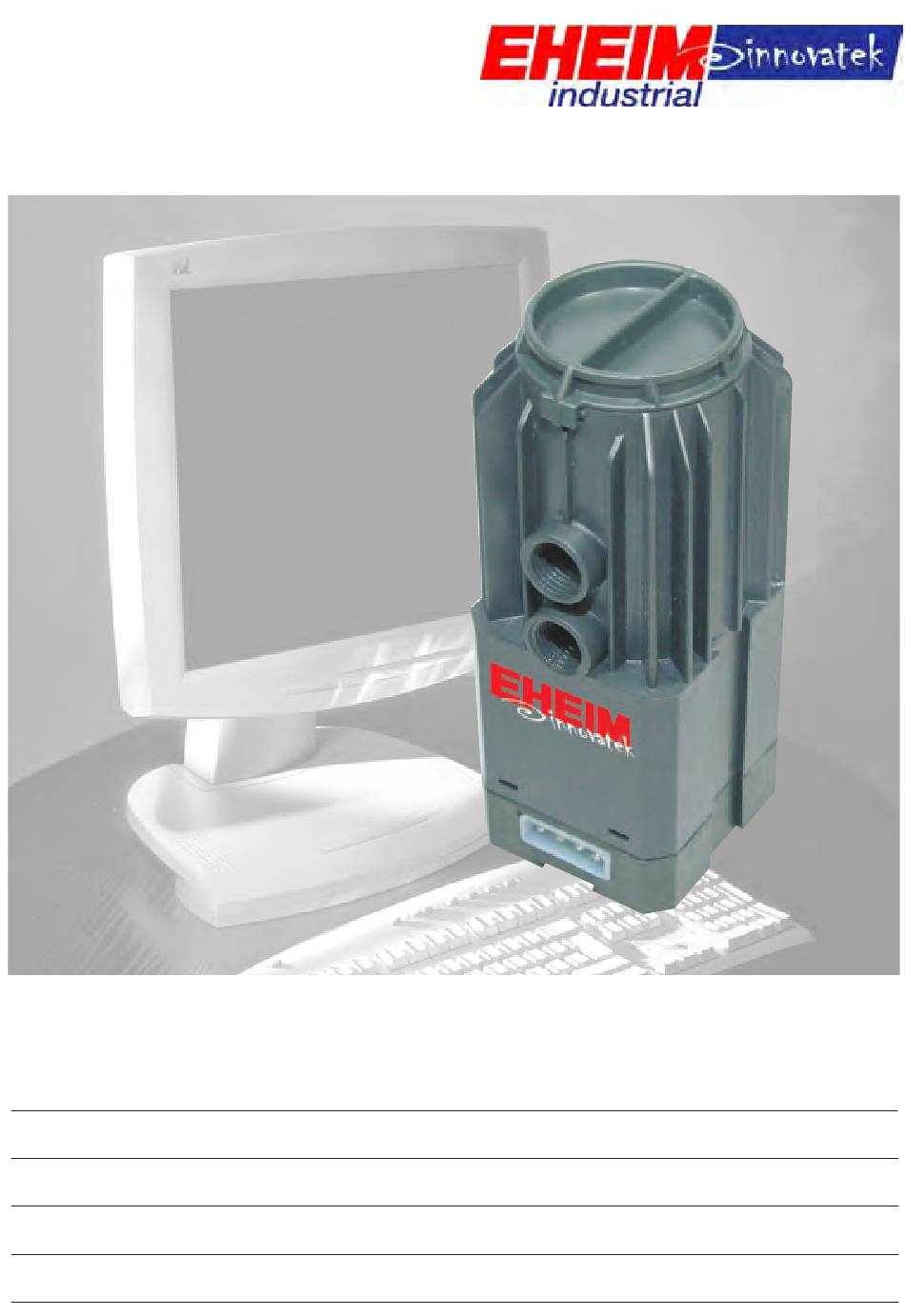

- Page 1 PCPS 1104 Umwälzpumpe mit integriertem Ausgleichsbehälter Circulating pump with integrated equalizing tank Pompe de circulation avec réservoir de compensation intégré Bomba de circulación con depósito de expansión integrado...
- Page 4 1,60 m. Die Stromaufnahme beträgt je nach Betriebsmodus zwischen 3,7 bis 4 Watt. Die PCPS startet nach dem Einschalten mit einem niedrigeren Druck und erhöht diesen dann sanft innerhalb von etwa 3 Sek. auf den Betriebsdruck. Dies dient der Lebens- dauer und schont zudem die Mechanik.
- Page 5 Maßnahmen beachtet werden. Die PCPS ist nicht über die Spannung regelbar. Bei Unterschrei- tung der vorgegebenen 12 V um mehr als 25% schaltet die PCPS ab, eine Überschreitung um mehr als 25% kann die PCPS dauer- haft schädigen.
- Page 6 Montage Achtung: Vor öffnen des Computers das Gerät ausschalten und alle Netzstecker vom Netz trennen. Schlauchanschluss-Stutzen für den Pumpenein- und Pumpen- auslauf einschrauben (nicht im Lieferumfang enthalten). Achtung: Nur Anschlüsse G 1/4˝ nach DIN ISO 228-1 mit gekammerter Weichdichtung verwenden! Auf korrekten Sitz und evtl. Beschä- ✗...
- Page 7 Entsorgungshinweise für die verwendete Kühlflüssigkeit beachten! Technische Informationen Bei der PCPS sind serienmäßig 4 Programme zur Ansteuerung des Motors enthalten. Eine Auswahl der Programme erfolgt über Steckjumper (nicht enthalten). Die Aus- lesung und Aktivierung erfolgt jeweils beim Start der Pumpe. Um die einzelnen Betriebsmodi zu ändern, gehen Sie wie folgt vor: Deckel des Motorkörpers durch...
- Page 8 EHEIM Produkts, wenn die Originalrechnung bzw. der Kassenbeleg (unter Angabe von Kaufdatum, Produkttyp und Name des Händlers) zusammen mit dem zu prüfenden Produkt bei einer EHEIM Servicestelle vorgelegt wird. Alle Ge- währleistungseinsendungen müssen ordnungsgemäß und vor Transportschäden ge-...
- Page 9 Please check that all the parts are included. Introduction The EHEIM PCPS pump Model 1104 is a 12 V synchronous rotary pump, with the power being supplied via a 4-pin plug (HDD/CD disk drive power supply connector). The pump has a delivery head of 1.60 m wat.col. The power consumption is between 3.7 and 4 Watts, depending on the operating mode.
- Page 10 The PCPS cannot be regulated by means of the voltage. If the required 12 V drops by more than 25% the PCPS switches off. If the voltage is exceeded by more than 25%, the PCPS may be permanently damaged. The product is approved according to the relevant national rules and regulations and is in accordance with EU standards.
- Page 11 Montage CAUTION: Switch off the computer before opening it and dis- connect all plugs from the mains. Screw in the hose connection pieces for the pump inlet and out- let (not included). CAUTION: Use G 1/4˝ connection as specified in DIN ISO 228-1 with soft chambered seals only.
- Page 12 Heed any waste disposal regulations for the cooling liquid. Technical information The PCPS includes 4 programs to control the motor. The programs can be selected by means of push-on jumpers (not included). The software is read out and activated when the pump starts. To change the operating modes, proceed as follows: Remove the lid from the motor body.
- Page 13 The EHEIM warranty ensures that the purchaser can have his EHEIM product re- paired free of charge under the warranty if the original invoice or receipt (stating date of purchase, product model and name of the retailer) is presented together with the product to be tested at an EHEIM service point.
- Page 14 Vérifiez que vous avez toutes les pièces. Principes La pompe EHEIM PCPS du type est une pompe centrifugeuse à rotor synchrone 12 V, l’alimentation électrique étant assurée par un connecteur à 4 broches (connecteur pour lecteurs HDD/CD). La pompe offre une hauteur de refoulement de 1,60 m col.d’eau.
- Page 15 CONSEIL: les disques durs ou tout autre matériel n’en sont pas af- fectés et ne nécessitent aucun écart de sécurité ni autres mesures. La PCPS ne peut pas être régulée par la tension. Si la tension est inférieure de plus de 25% à 12 V, la PCPS est mise hors service.
- Page 16 Assemblage ATTENTION: Avant d’ouvrir l’ordinateur, éteindre l’appareil et reti- rer toutes les fiches sec- teur. Visser les tubulures (non fournies) pour l’entrée et la sortie de la pompe. ATTENTION: N’utiliser que des raccords G 1/4˝ selon DIN ISO 228-1 à garni- ture molle encapsulée! Veiller à...
- Page 17 ATTENTION: Observer les instructions sur l’élimination du liquide utilisé! Informations techniques La PCPS contient en série 4 programmes pour la commande du moteur. Les pro- grammes sont sélectionnés à l’aide de cavaliers enfichables (non fournies). La sélec- tion et l’activation s’effectuent au démarrage de la pompe. Pour modifier les différents modes de fonctionnement, procéder de la manière suivante:...
- Page 18 La garantie EHEIM permet à l’acheteur d’obtenir une réparation gra- cieuse de son produit EHEIM si la facture originale ou le bon de caisse (avec indi- cation de la date d’achat, du type de produit et du nom du revendeur) est présenté au SAV EHEIM en même temps que le produit en question.
- Page 19 Por favor, compruebe si falta algún componente. Nociones básicas La bomba PCPS del tipo 1104 de EHEIM es una bomba centrífuga de giro sincró- nico que funciona con una tensión de 12 voltios. Sin embargo, la corriente es su- ministrada por un conector de 4 clavijas (conector de alimentación para unidad HDD/ CD).
- Page 20 La PCPS no se puede regular a través de la tensión. La PCPS se desconecta automáticamente cuando no se alcanzan los 12 vol- tios y la tensión es inferior a un 25%.
- Page 21 Montaje ATENCIÓN: Desconecte el aparato an- tes de abrir el ordenador y desenchufe el conector de alimentación. Enrosque el racor de empalme del tubo flexible para la entrada y salida de la bomba (no incluido en el volumen de suministro). ATENCIÓN: ¡Utilice solamente racores G 1/4˝...
- Page 22 Información técnica La PCPS incluye 4 programas de serie para la activación del motor. Los programas se seleccionan por medio de puentes de enchufe (no incluidos). La lectura y la activación se realizan al poner en marcha la bomba. Para cambiar entre los distintos modos de fun- cionamiento, proceda del siguiente modo: Quite la tapa del cuerpo del motor sin utilizar la fuerza ni herramientas.
- Page 23 (con fecha de compra, tipo de pro- ducto y nombre del vendedor) junto con el producto a inspeccionar en un punto de asistencia técnica EHEIM. Todos los envíos que se efectúen durante el periodo de garantía deben estar correctamente embalados para evitar daños durante el trans-...
- Page 24 7447180 7214048 7447170 7652900 7442490 1104000 7267118...
- Page 25 Cualquier uso que incumpla las estrictas limitaciones de la ley de propiedad intelectual queda prohibido sin la autorización por escrito de la empresa EHEIM GmbH & Co.KG, de lo contrario, se incurrirá en un delito. Lo dicho anteriormente rige especialmente para las reim- presiones y reproducciones, la extracción de imágenes e ilustraciones, las tra-...
- Page 26 EHEIM GmbH & Co.KG Plochinger Str. 54 73779 Deizisau / Germany Tel. +49 7153 / 7002 - 01 Fax +49 7153 / 7002 - 174 www.eheim.de www.innovatek.de © EHEIM. Printed in Germany. Imprimé en Allemagne. 72 14 090 / 10.07 - avw...
