Funktionen und Bedienung des Trainingscomputers
D

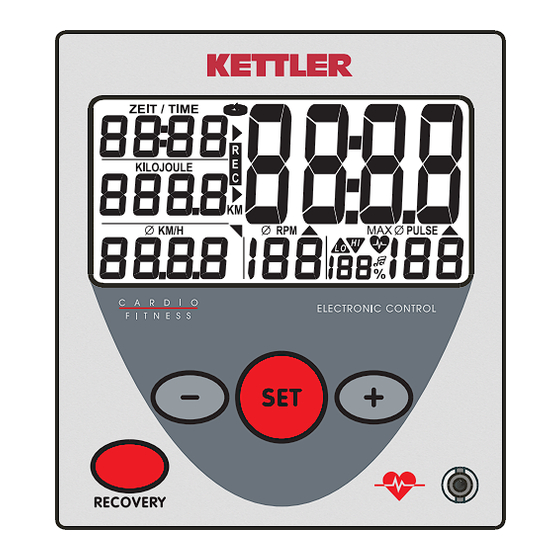

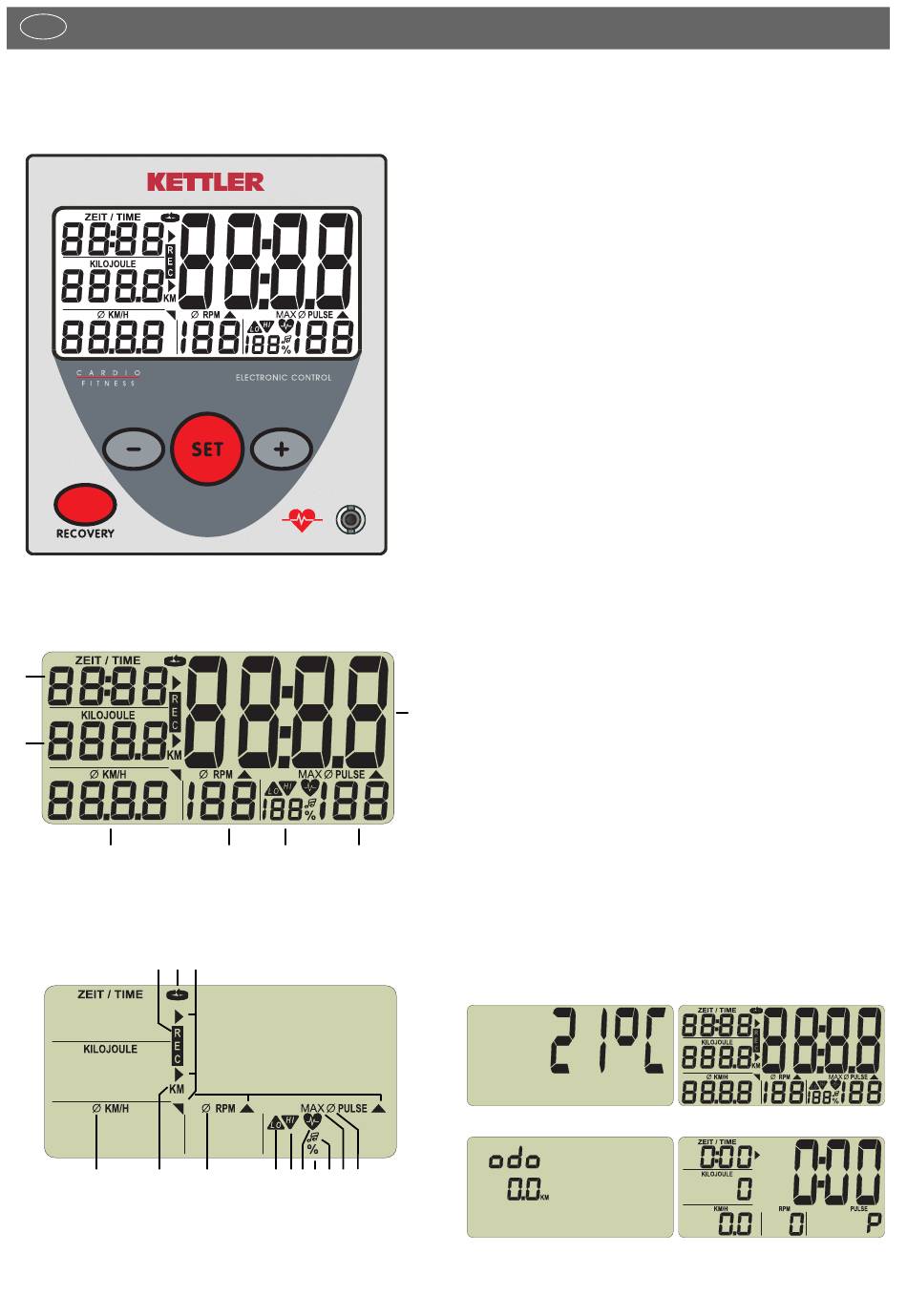

Bedienungsanleitung für den Trainingscomputer mit Di-
gitalanzeige
ST2510-8 / ST2550-8, -9 / ST2551-8
1
2
3
Symbole in der Anzeige
a b c
e
d
4
5
6
e
f
g
h
i j
k e
Ausstattung:
Werte:
1
Zeit
2
Energieverbrauch
3
Geschwindigkeit
Distanz
4
Trittfrequenz
5
Prozent
6
Puls
7
Groß-Anzeige
Symbole:
a
REC
b
SCAN
c
Pfeile
d
KM
e
Durchschnitt
f
LO
g
HI
h
Herz
i
Prozent
j
Note
k
MAX
Tasten:
Minus-Taste
Set-Taste
Plus-Taste
Recovery- Taste
7
Anschlüsse (vorn)
Buchse
Anschlüsse (hinten)
Buchse (4 polig)
Buchse (2 polig)
Batteriefach
1.0 Anzeigen vor dem Training
1.
Raumtemperatur
2.
Vollanzeige
3.
Gesamtkilometer
4.
Startanzeige
Bild 1 Raumtemperatur
Bild 3 Gesamtkilometer
0:00 - 99:59 [min:sec]
0 - 9999
Gesamtkilometer
(Odometer) [0 - 9999 km]
0 - 99.9 [KM/H]
0 - 99,9 [KM]
20 - 199 [Umdrehungen/min]
Pedalumdrehungen
Verhältnis: Aktueller Puls - Maximalpuls
50 - 199 [Schläge/min]
Raumtemperatur [0 - 40 °]
Fitnessnote [F1.0 - F6.0]
Erholungspuls
automatischer Anzeigewechsel
aktueller Bereich in der Groß-Anzeige
Gesamtkilometer
Schlagfrequenz + Puls
Unterschreitung des unteren Pulswertes
Überschreitung des oberen Pulswertes
blinkt im Takt des Pulsschlages
% von Maximalpuls-Vorgabe
akustische Maximalpulsüberwachung
Maximalpulsüberschreitung
Werte vermindern (Anzeigebereich zurück)
Funktionstaste [Vorgabe, Wechsel, Rückset-
zen (Reset) der Anzeige]
Werte erhöhen (Anzeigebereich vor)
Funktionstaste [Fitnessnotenermittlung]
für den Ohrclip
für die Handpulssensoren (nicht bei Racer
und Crossbike)
für den Geschwindigkeitsaufnehmer
2 Batterien: Mignon1,5 Volt, LR6, AA,
Bild 1 [vor und nach dem Training]
Bild 2 [nach Pedaltreten oder Tastendruck, 1
sec]
Bild 3 [Anzeigedauer:10 Sekunden oder Ta-
ste]
Bild 4
Bild 2 Vollanzeige
Bild 4 Startanzeige
