Metro DataVac LODGIX LXHR-PRO Manual

Basic Assembly - All units / Principe de montage - Tous les modèles / Armado básico para todos los modelos
1
Assembly: Model LXHR-PRO / Montage: Modèle LXHR-PRO / Armado del Modelo LXHR-PRO
100 LBS.
45 KG.
ENG
Install the casters into the 4 longer posts and slide the bumpers down
over the posts.
A. Attach bottom 24" x 36" (610mm x 910mm) wire shelf to 4 longer
posts so that the casters with brakes are at opposite corners. Seat
shelf as shown above.
B. Install footplate channels on bottom shelf, then set short posts on
them (use solid shelf to locate where to attach posts and channels) as
you proceed to step "C".
C. Attach 24" x 24" (610mm x 610mm) solid shelf.
D. Attach two 12" x 24" (305mm x 610mm) wire shelves where desired.
E. Attach 24" x 24" (610mm x 610mm) 4-sided frame..
F. Attach handle, using the aluminum split sleeves and "C" rings as
shown.
G. Install laundry bag.
FRA
Monter les roulettes dans les 4 montants longs et glisser les
amortisseurs sur les montants.
A. Fixer la tablette inférieure en fil métallique de 24" x 36" (610 mm x
910 mm) aux 4 montants longs de manière à ce que les roulettes à
frein se trouvent aux coins opposés. Bien caler la tablette comme
l'indique le schéma ci-dessus.
B. Monter les profilés support de pied sur la tablette inférieure, puis
placer les pieds courts sur ceux-ci (utiliser la tablette pleine pour
déterminer l'emplacement du point de fixation des profilés et des
montants) lors de l'étape C.
C. Fixer la tablette pleine de 24" x 24" (610 mm x 610 mm).
D. Fixer deux tablettes de 12" x 24" (305 mm x 610 mm) en fil
métallique à l'emplacement désiré.
E. Fixer le cadre à 4 côtés de 24" x 24" (610 mm x 610 mm).
F. Fixer la poignée à l'aide des manchons fractionnés en aluminium
et des anneaux en C comme l'indique le schéma.
G. Montrer le sac à linge.
2 3
"C" ring / Anneau en C / retén semicircular
aluminum split sleeve
Manchon fractionné
en aluminium
buje partido de aluminio
top groove
rainure supérieure
ranura superior
24" (610mm)
A
1st groove
1ère rainure
1ra ranura
ESP
Instalar las ruedas en los cuatro parantes largos y deslizar los topes hacia abajo de los parantes.
A. Fijar el estante inferior (de rejilla) de 24" x 36" (610 x 910 mm) a los cuatro parantes largos,
dejando las ruedas con freno en esquinas opuestas. Asentar el estante en posición como se
muestra en la figura de arriba.
B. Colocar los perfiles acanalados de apoyo en el estante inferior y apoyar sobre ellos los
parantes cortos, usando el estante enterizo para determinar la posición de los parantes cortos y
de los perfiles acanalados. Esto ayudará a llevar a cabo el paso C.
C. Instalar el estante enterizo de 24" x 24" (610 x 610 mm).
D. Instalar los dos estantes menores de rejilla de 12" x 24" (305 x 610 mm) en el lugar deseado.
E. Instalar el marco cuadrado de 24" x 24" (610 x 610 mm).
F. Instalar la manija con los bujes partidos de aluminio y los retenes semicirculares como se
muestra en la figura.
G. Colocar la bolsa de lavandería.
1
LO D G I X
R
Carro utilitario de lavandería
4
E
groove
#20 to 32
rainure
n° 20 à 32
ranura
N° 20 a 32
C
groove #7
rainure n°7
ranura N° 7

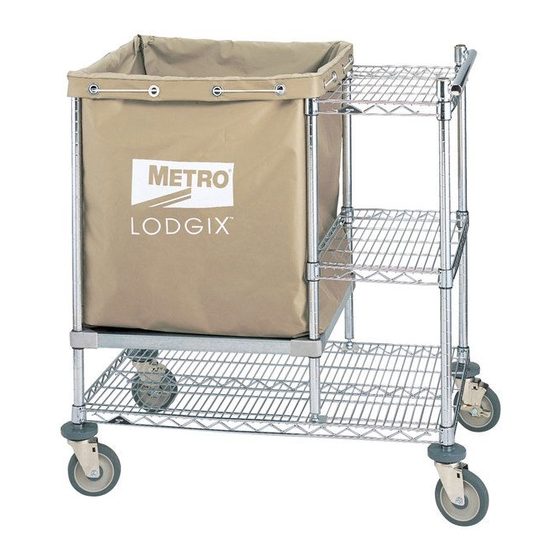

Houseman's Cart
Chariot de Ménage
5
F
D
D
groove
#12 to 30
rainure
B
n° 12 à 30
ranura
N° 12 a 30
footplate channel
profilé support de pied
perfil acanalado de apoyo
TM
