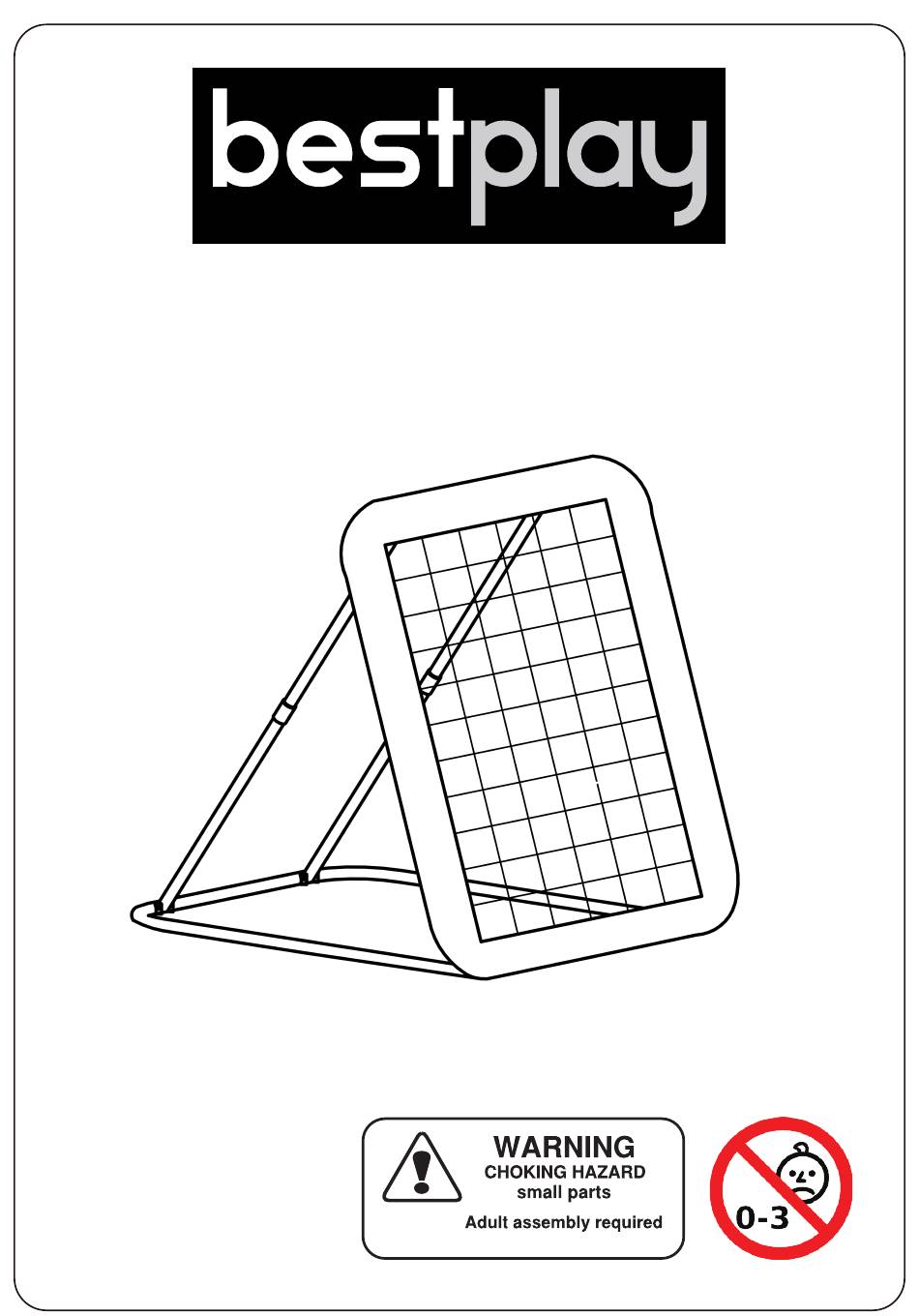

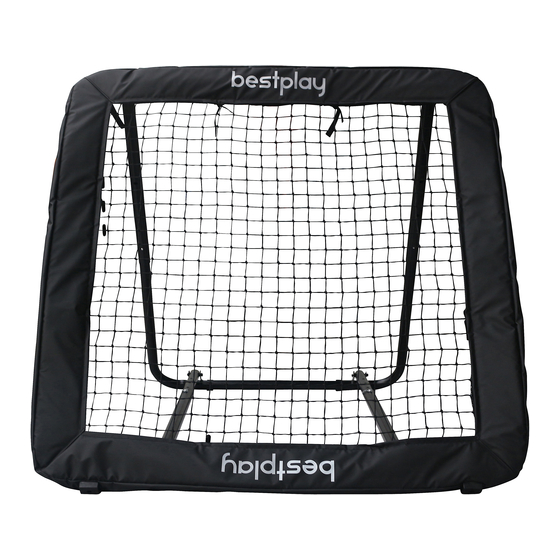

  • Page 1 Bestplay rebounder 170x170 cm retain for future reference SFP 19.1...
  • Page 2 Sikkerhedsadvarsel Læs alle instrukser og færdiggør samlingen før brug. Det kan være en fordel at være to til at samle rebounderen. Hvis den er samlet og bruges korrekt, kan den bruges til mange timers sjov og træning. Tjek rebounderen før hvert brug. Hvis dele er slidte, i stykker eller manglende så udskift disse. Spænd dele der måtte være løse.
  • Page 3 Inderholder Midterrør 2 stk. Øvre L-rør 2 stk. 80020165 80020166 80020167 Indre justeringsrør 2 stk. Ydre justeringsrør 2 stk. (sidder sammen med nr. 5) (sidder sammen med nr. 4) 80020168 80020169 Bagerste midterrør 1 stk. Bagerste bøjede rør 2 stk. (inklusiv justeringsrør) 80020171 80020170...
  • Page 4 Trin 1 Tag begge øvre L-rør (2) og sæt sammen med et midterrør (1). Spænd dem derefter sammen med to M8x50mm bolte (18) og to M8 møtrikker (16). Trin 2 Tag begge nedre L-rør (3) og sæt sammen med et midterrør (1). Spænd dem derefter sammen med to M8x50mm bolte (18) og to M8 møtrikker (16).
  • Page 5 Trin 3 Sammensæt nu de to halve rammer, 2 og 3 for at danne en kvadratisk ramme. Sørg for at alle hullerne som vist på billedet, vender samme vej indad. Trin 4 Brug to kugler med elastik (10) gennem hvert af de yderste masker (huller) i hvert af hjørnerne af nettet (11) og fastgør dem til rammen (2 og 3), som vist på...
  • Page 6 Trin 5 Elastikkerne bør fastgøres skiftevis et stk. lodret og derefter et stk. vandret. Dette gentages indtil de resterende 36 elastikker (10) er fastgjort som vist med pile på tegningen. Trin 6 Læg rammen med kantpuden til side. Tag de bagerste bøjede rør (6) og sæt sammen med bagerste midterrør (7).
  • Page 7 Trin 7 Fastgør nu de samlede rør fra trin 6 til toppen af rammen. Brug to M8x65mm bolt (15), fire plastik spændeskiver (17) og to M8 møtrikker (16). Der skal bruges to plastik spændeskiver (17) i hver side. Bemærk: Hullerne i bagerste bøjede rør (6) skal vende ind mod midten. Trin 8 Tag det indre justeringsrør (4) og før ind i det ydre justeringsrør (5).
  • Page 8 Trin 9 Fastgør det ydre justeringsrør (5) til det bagerste bøjede rør (6) ved at presse L-splitten (19) igennem ved beslaget. Fastgør det indre justeringsrør til rammen (3) med M8x60mm bolt (8) og to M8 plastik spændeskiver (17) og en M8 møtrik (16). Gentag dette med det andet justeringsrør i modsatte side.
  • Page 9 Trin 11 Spænd nu stropperne fra kantpuden fast til nettet (11). Der er to stropper i hver side. Skru plastikfødderne (12) fast på kantpuden med M4,2x19 mm selvskærende skrue (13) og M4 spændeskive (14). Der skal være to fødder i toppen og to i bunden. Bemærk! De selvskærende skruer (13) skal skrues igennem kantpuden og fastgøres til hullet i røret.
  • Page 10 Trin 13 Man kan med fordel sætte rebounderen fast til jorden ved brug af de medfølgende U- pløkker (21). Rebounderen kan vendes efter ønske. På denne måde kan justeringsrørene vende lodret og justeres i højden med bøjlesplitten til at låse i ønsket højde.
  • Page 11 Safety warning Read all instructions and complete assembling the product before use. Never let children climb on the product as this can result in product tipping over causing serious injuries to the child. Adult supervision is necessary at all times when the product used by children. To reduce risk of entanglement in the net, keep small children away from net area at all times.
  • Page 12 Part list Middle pipe 2 pcs. Upper L Pipe 2 pcs. 80020165 80020166 80020167 4 Inter Stretch Pipe 2 pcs. Outer Stretch Pipe 2 pcs. (together with number 5) (together with number 4) 80020168 80020169 Rear middle pipe 1 pcs. Rear Straight Pipe 2 pcs.
  • Page 13 Step 1 First find the Upper L pipe (2). Attach the Upper L Pipe (2) to the Middle pipe (1) with two M8X50mm Bolts (18 ) and two M8 Locknuts (16). Step 2 First find the Lower L Pipe (3). Attach the Left L Pipe (3) to the Middle pipe (1) with two M8X50mm Bolts (18) and two M8 Locknuts (16).
  • Page 14 Step 3 Slide the Upper L Pipe (2) into the Lower L Pipe (3) to assemble the frame. The position of the holes in the Upper L Pipe (2) and the position of the holes in the Lower L Pipe (3) is on the same side and towards the inside. hole hole hole...
  • Page 15 Step 5 Attach all remaining elastics (10) to the frame as indicated by the arrows. Step 6 First find the Rear Straight Pipe (6), and the Rear Middle Pipe (7). Attach the Rear Straight Pipe (6) to the Rear Middle pipe (7) with two M8X50mm Bolts (18) and two M8 Locknuts (16).
  • Page 16 Step 7 Attach the Rear Straight Pipe (6) to the Upper L Pipe (2) with a M8X65mm Bolt (15) and the two Plastic Washers (17) and M8 Locknut (16). Attach another Rear Straight Pipe (6) to the Upper L Pipe (2) in the same way. Note: the hole of the Rear Straight Pipe (6) towards the inside.
  • Page 17 Step 9 Attach the Outer Stretch Pipe (5) to Rear Straight pipe (6) with L-Pipe (19). Then attach the Inner Stretch Pipe (4) to the Lower L pipe (3) with two M8X60mm Bolts (8) and four M8 Plastic Washers (17) and two M8 Locknut (16). Step 10 Attach the PAD (9) to the Frame.
  • Page 18 Note: The selftapping bolts need to go through the Pad (9), then tighten on the hole of the pipe. Strap Step 12 This Rebounder has three adjustment angels when using the button snap adjustments and ten angles when using the D-plug (19).
  • Page 19 Step 13 Using the anchor (21) to fixate the rebounder. This rebounder can be reversed using the top of the frame as support on the ground. It has multi angle adjustment.

  • Page 20: Wartung

    Personen angehoben werden, wobei auf eine gleichmäßige Gewichtsverteilung zu achten ist. Den Rebounder bei jedem Gebrauch auf ebenen Untergrund stellen. Den Platz um den Rebounder frei machen, sodass sich in der Nähe keine Kabel, Äste oder anderen Hindernisse befinden. Wartung Den Rebounder vor jedem Gebrauch überprüfen.
  • Page 21 Inhalt Mittelrohr 2 St. Oberes L-Rohr 2 St. 80020165 80020166 80020167 Inneres Justierrohr 2 St. Äußeres Justierrohr 2 St. (sitzt mit der Nummer 5) (sitzt mit der Nummer 4) 80020168 80020169 Hinteres Mittelrohr 1 St. Hinteres gebogenes Rohr 2 St. (einschließlich Einstellrohre) 80020171 80020170...
  • Page 22 Schritt 1 Beide obere L-Rohre (2) mit einem Mittelrohr (1) zusammensetzen. Anschließend mit den beiden M8x50 mm Bolzen (18) und zwei M8 Muttern (16) festziehen. Schritt 2 Beide untere L-Rohre (3) mit einem Mittelrohr (1) zusammensetzen. Anschließend mit den beiden M8x50 mm Bolzen (18) und zwei M8 Muttern (16) festziehen.
  • Page 23 Schritt 3 Nun die beiden halben Rahmen, 2 und 3, zusammensetzen, um einen quadratischen Rahmen zu bilden. Sicherstellen, dass alle Löcher, wie auf der Abbildung gezeigt, nach innen weisen. Loch Loch Loch Loch Schritt 4 Zwei Kugeln mit Gummiband (10) durch jede der äußeren Maschen (Löcher) an jeder Ecke des Netzes (11) stecken und am Rahmen (2 und 3) befestigen, wie auf der Abbildung gezeigt.
  • Page 24 Schritt 5 Die Gummibänder sollten abwechselnd senkrecht und waagerecht befestigt werden. Dies wird wiederholt, bis die verbleibenden 36 Gummibänder (10), wie mit den Pfeilen auf der Abbildung gezeigt, befestigt wurden. Schritt 6 Den Rahmen mit dem Kantenkissen auf die Seite legen. Die hinteren gebogenen Rohre (6) mit dem hinteren Mittelrohr (7) zusammensetzen.
  • Page 25 Schritt 7 Nun die montierten Rohre aus Schritt 6 am oberen Rahmen befestigen. Zwei M8x65 mm Bolzen (15), vier Kunststoffspannscheiben (17) und zwei M8 Muttern (16) verwenden. Es müssen zwei Kunststoffspannscheiben (17) an jeder Seite verwendet werden. Bitte beachten: Die Löcher am hinteren gebogenen Rohr (6) müssen zur Mitte weisen.
  • Page 26 Schritt 9 Das äußere Einstellrohr (5) am hinteren gebogenen Rohr (6) befestigen, indem der L-Splint (19) durch den Beschlag gedrückt wird. Das innere Einstellrohr mit dem M8x60 mm Bolzen (8), zwei M8 Kunststoffspannscheiben (17) und einer M8 Mutter (16) am Rahmen (3) befestigen. Dies mit dem anderen Einstellrohr auf der entgegengesetzten Seite wiederholen.
  • Page 27 Loch im Rohr befestigt. Schlaufe Schritt 12 Der Rebounder ist nun montiert und kann in der gewünschten Höhe bzw. im gewünschten Winkel eingestellt werden. Am hinteren gebogenen Rohr (6) befinden sich drei Einstellmöglichkeiten durch Eindrücken des Verriegelungsmechanismus (Kugel).
  • Page 29 Schritt 13 Der Rebounder sollte mithilfe der inbegriffenen U- Pflöcke (21) im Erdboden befestigt werden. Der Rebounder kann nach Wunsch gewendet werden. Auf diese Weise wenden die Einstellrohre senkrecht und werden mit dem Bügelsplint in der gewünschten Höhe eingestellt.
