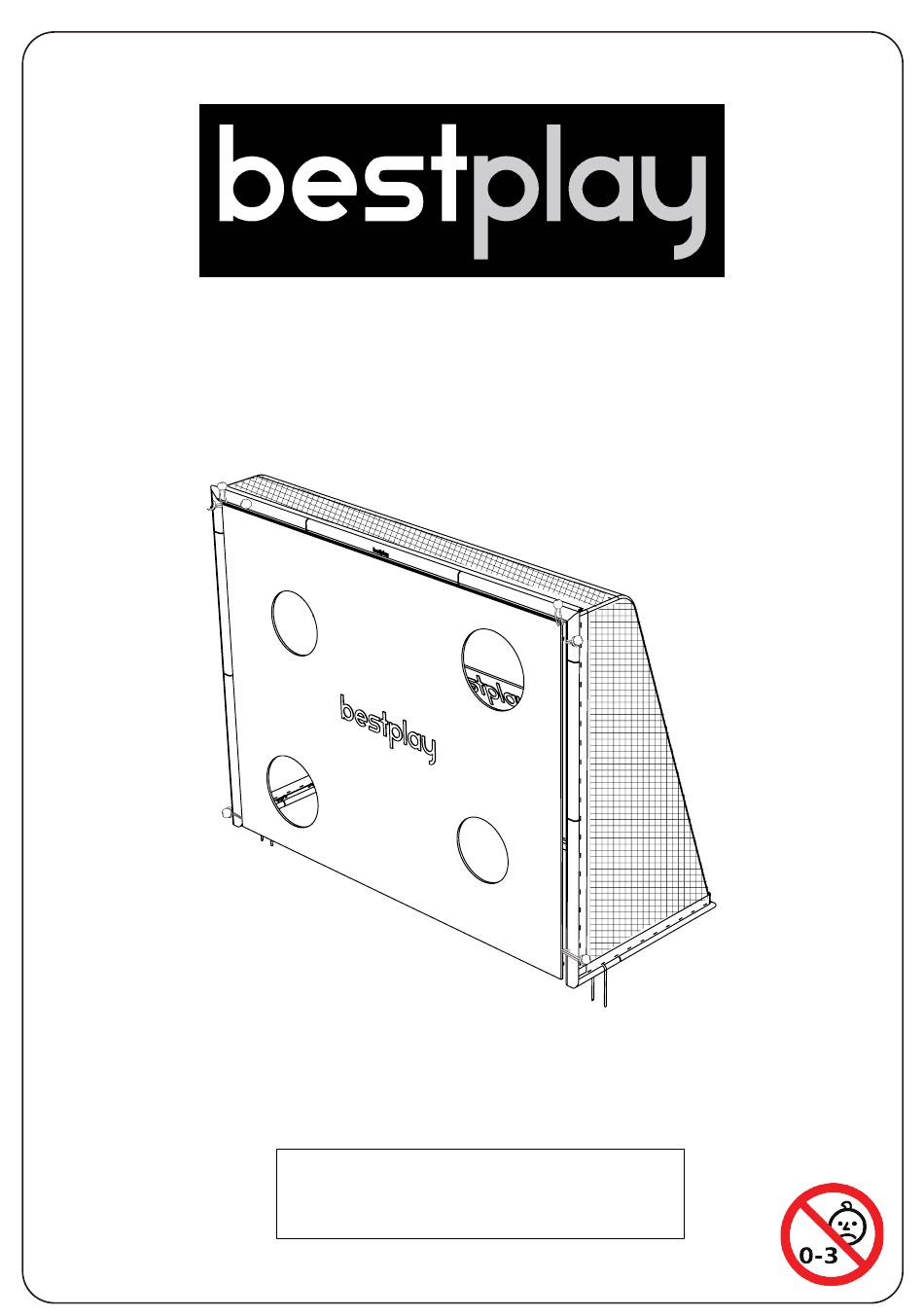

- Page 1 Bestplay fodboldmål 300x200 cm ADVARSEL! Hvis du ikke følger alle instruktioner præcist, kan det medføre alvorlig personskade.
- Page 2 Sikkerhedsadvarsel Læs alle instrukser og færdiggør samlingen før brug. Det kan være en fordel at være to til at samle fodboldmålet. Hvis den er samlet og bruges korrekt, kan den bruges til mange timers sjov og træning. Tjek fodboldmålet før hvert brug. Hvis dele er slidte, i stykker eller manglende, så udskift disse.
- Page 3 Monteringsdele Siderør A 4 stk. Bage rste siderør B 1 stk. 80020315 80020316 Bagerste venstre bundrør L 1 stk. 80020317 Bagerste højr e bundrør R 1 stk. 80020318 Nederste forreste r ør 2 stk. Kugle med elastik 6 stk. 80020319 80020150 Øverste højre rør R 1 stk.
- Page 4 Trin 1 Tryk de to siderør A (1) ind på hver side af det bagerste siderør B (2) indtil trykknapperne klikker ind i hullerne som vist på tegningen. Trin 2 Indsæt det bagerste venstre bundrør L (3) og det bagerste højre bundrør R (4) i begge sider på...
- Page 5 Trin 3 Sæt det nederste forreste rør (5) ind i det bagerste venstre bundrør (3) og det bagerste højre bundrør (4) indtil trykknapperne klikker ind i hullerne som vist på tegningen. Trin 4 Indsæt to siderør A (1) i den nederste forreste del (5) indtil trykknapperne klikker ind i hullerne som vist på...
- Page 6 Trin 5 Sæt det øverste venstre L-rør (7) og det øverste højre L-rør (8) ind i det øverste toprør (9) indtil trykknapperne klikker ind i hullerne som vist på tegningen. Trin 6 Sæt nu delene i trin 5 sammen med delene i trin 4 indtil trykknapperne klikker ind i hullerne som vist på...
- Page 7 Trin 7 Sæt det bagerste toprør (10) ind i det bagerste siderør (11) indtil trykknapperne klikker ind i hullerne som vist på tegningen. Trin 8 Fastgør det bagerste toprør (10) til det øverste venstre L-rør (7) og det øverste højre L-rør (8) med to M8X40mm-bolte (12), to M8-skiver (13) og to M8-møtrikker (14).
- Page 8 Trin 9 Sæt fodboldmålet fast ved brug af de 4 pløkker (18) som vist. Trin 10 Placér nettet (15) på rammen.
- Page 9 Trin 11 Før den korte snor (16) gennem den første ring på rammen øverst og derefter gennem det første hul i nettet (15). Fortsæt indtil alle huller og ringe er samlet. Trin 12 Før den lange snor (17) gennem den første ring på siden af rammen og derefter gennem det første hul i nettet (15).
- Page 10 Trin 13 Før den korte snor (16) gennem den første ring nederst på rammen og gennem det første hul i nettet (15). Fortsæt indtil alle huller og ringe er samlet. Trin 14 Saml snoren op og bind den på samme måde, som det er vist.
- Page 11 Trin 15 Hvis du vil opbygge flere færdigheder, skal du følge nedenstående trin for at installere shooting target (19). Placér forsiden af træningsskærmen med logoet der peger ud mod dig selv og sæt elastikker med kugler (6) i hvert hjørne. Løft elastikkerne med kugler (6) gennem stroppen og rammen som vist.
- Page 12 Bestplay football goal 300x200 cm WARNING! Please follow all instructions. Failure to follow all instructions can result in serious injury.
- Page 13 Safety warning Read all instructions and complete assembling the product before use. Never let children climb on the product as this can result in product tipping over causing serious injuries to the child. Adult supervision is necessary at all times when the product used by children. To reduce risk of entanglement in the net, keep small children away from net area at all times.
- Page 14 Part List Side Tube A 4 pcs. Ba ck Side Tube B 1 pcs. Back Left Bottom Tube 1 pcs. Back Right Bottom Tube 1 pcs. Front Lower Tube 2 pcs. Elastic with ball 6 pcs. U pper Right L Tube 1 pcs. Upper Left L Tube 1 pcs.
- Page 15 Step 1 Press two Side Tube A (1) into the Back SIde Tube B (2) until the push buttons snap into place as shown. Step 2 Insert the Back Left Bottom Tube (3) and Back Right Bottom Tube (4) into the step 1 until the button snap into the place as shown.
- Page 16 Step 3 Insert the Front Lower Tube (5) into the Back Left Bottom Tube (3) and Back Right Bottom Tube (4) until the button snap into the place as shown. Step 4 Insert two Side Tube A (1) into the Front Lower Tube (5) until the button snap into the place as shown.
- Page 17 Step 5 Insert the Upper Left L Tube (7) and Upper Right L Tube (8) into the Top Cross Beam (9) until the button snap into the place as shown. Step 6 Insert the assembly step (5) into the assembly step (4) until the button snap into the place as shown.
- Page 18 Step 7 Insert the Back Top Bent Tube (10) into the Back Side Tube (11) until the button snap into the place as shown. Step 8 Attach the Back Top Bent Tube (10) to the Upper Left L Tube (7) and Upper Right L Tube (8) with two M8X40mm Bolts(12), two M8 Washes (13) and two M8 Nuts (14).
- Page 19 Step 9 Using the anchor (18) fixed. Step10 Please place the Net (15) on the frame.
- Page 20 Step 11 Use the Short Rope (16) through the first hoop of the Top frame, then through the first hole of the Net (15), and so on, until all the holes and hoops are assembled. Step 12 Use the Long Rope (17) through the first hoop of the side frame, then through the first hole of the Net (15), and so on, until all the holes and hoops are assembled.
- Page 21 Step 13 Use the Short Rope (16) through the first hoop of the bottom frame, then through the first hole of the Net (15), and so on, until all the holes and hoops are assembled. Step 14 Pick up the end of the Rope, then tie it as shown.
- Page 22 Step 15 If you want to built more skills ,please follow the below steps to install Training Screen (19). Firstly make out the front surface of Training Screen with logo, and the back surface with straps at each corner. Then loop one Elastic with ball (6) through the strap and tube as shown and attach itself.
- Page 24 Bestplay A/S Knullen 22 5260 Odense S Tlf.: + 45 70 22 72 92...
