Tipo de porta Altura mm Largura mm Grossura mm
Porta
interior 2030
Porta de en- 2030
trada a piso
exterior
O molde PB83E encontra-se preparado para poder abran-
ger as seguintes dimensões recomendadas de portas:
ALTURA: (máx. 2160 mm) (mín. 1905 mm)
LARGURA: (máx. 1020 mm) (mín. 620 mm)
GROSSURA: (máx. 45 mm) (mín. 35 mm)
3. DESEMBALAGEM
No interior da embalagem você encontrará o seguinte
material (Fig. 4):
Letra Denominação
Molde montado
A Grupo com topos tapa-juntas e base
B Grupo com topos tapa-juntas e base
C Tampões seguros (plástico)
E a seguinte documentação:
- Manual de instruções.
- Garantia.
4. ENSAMBLAGEM DO MOLDE
1.- Montar os grupos "A" e "B" nos seus alojamentos,
tal e como se indica no desenho de ENSAMBLAGEM.
2.- Fixar os topos tapa-juntas por meio do tampao
seguro "C" e, desta forma, o molde ficará disposto para
o seu funcionamento.
5. PREPARAÇÃO DO MOLDE
5.1.1. ALTURA
Regular a altura do molde por meio das bases "A" e "B" e
através das réguas milimetradas que determinam a altura
da porta, bloqueando-a através das manetes "D" (Fig. 1).
5.1.2. LARGURA
Regular a largura do molde por meio das guias e através
das réguas milimetradas que determinam a largura da
porta (Fig.1), bloquendo-a logo com as manetes "E".
Ao efectuar estas duas operações, há
que ter em conta as folgas de largura e
de altura que se desejarem dar entre a
porta e o cerco.
16
625 35
725 40
825 45
825 40
45
Quant.
1
1
1
6
5.2. PREPARAÇÃO DE CERCOS E DE TAPA-JUNTAS
5.2.1. CERCOS
Cortar os cercos (batentes) à esquadria, de acordo com
as medidas que se colocaram no molde.
Deve ter-se em conta que as medidas são entre rebaixos
(ranhuras).
5.2.2. TAPA-JUNTAS (Exterior e interior)
Cortar os tapa-juntas (frisos), de acordo com as medidas
com que os cercos foram cortados.

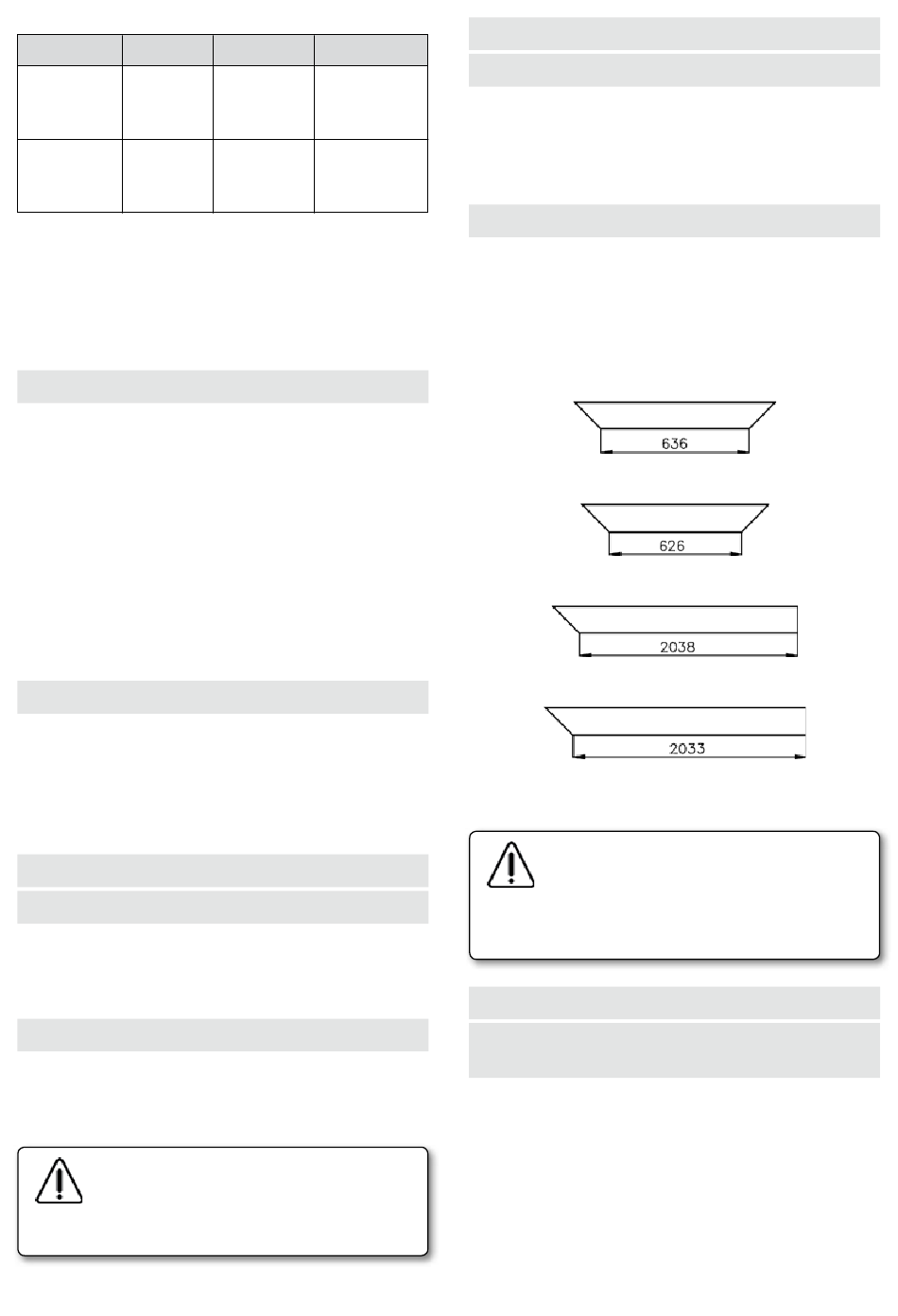

Exemplos de corte:
- Medida do cerco entre rebaixos: 620 mm de largura
x 2030 mm de altura.
- Medida do tapa-junta superior interior: 620+1=636
mm.
- Medida do tapa-junta superior exterior: 620+6=626
mm.
- M e d i d a s d o s
interiores:2030+8=2038mm
- Medidas dos tapa-juntas laterais exteriores:
2030+3=2033mm
Torna-se recomendável efectuar os cortes com uma
tolerância de +1 mm. / -0 mm.
Estas medidas são as adequadas para
cercos de 20 mm de grossura. Para outras
medidas de cercos e também para cercos
chanfrados, a medida deverá ser calculada
na sua colocação.
6. MODO DE EMPREGO
6.1.1 COLOCAÇÃO DE CERCOS NOVOS
E DE PORTAS NOVAS EM OBRA VELHA
Colocação, no molde, dos cercos previamente cortados
(ver «Preparação do molde»).
1.- Colocar a frente (cerco superior) na parte superior
do molde (Fig. 2). Bloquear com os prensadores "F" e
fixar por meio das manetes "G".
2.- Montar as duas longarinas (cercos laterais) nos seus
respectivos lugares, procurando que os vértices fiquem
bem adaptados à frente (cerco superior) (Fig. 2). Bloquear
por meio dos prensadores "F" e fixar com as manetes "G".
t a p a - j u n t a s l a t e r a i s
