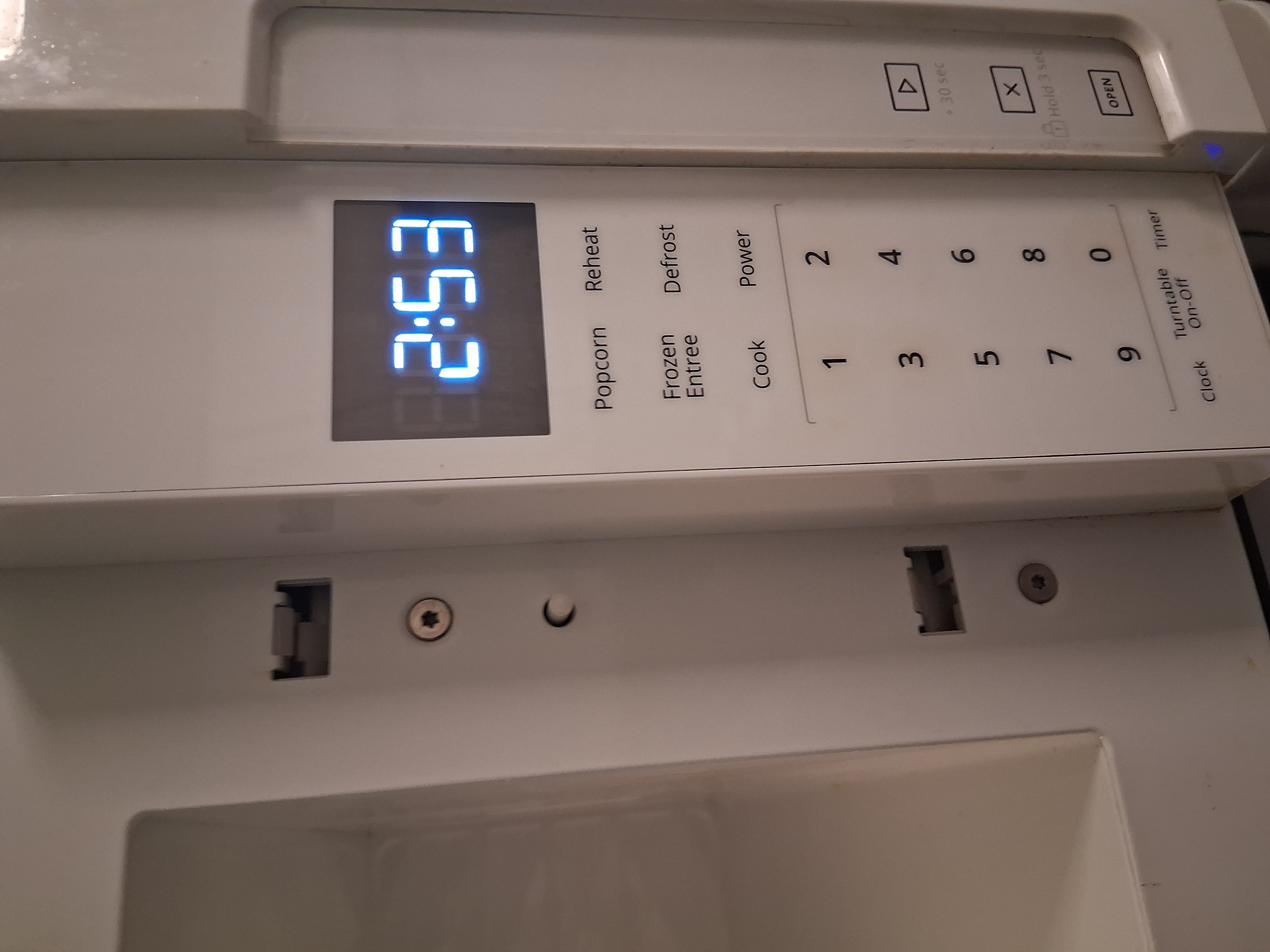

MICROWAVE HOOD COMBINATION
This product is suitable for use above electric or gas cooking products up to and including 36" (91.4 cm) wide. See the "Installation
Requirements" section for further notes.
These installation instructions cover different models. The appearance of your particular model may differ slightly from the illustration
in these installation instructions.
MICROWAVE HOOD COMBINATION SAFETY
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."
These words mean:
DANGER
WARNING
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
INSTALLATION INSTRUCTIONS
Table of Contents
MICROWAVE HOOD COMBINATION SAFETY ............................1
INSTALLATION REQUIREMENTS .................................................2
Tools and Parts .............................................................................2
Location Requirements ................................................................2
Product Dimensions .....................................................................3
Electrical Requirements .............................................................3
INSTALLATION INSTRUCTIONS ...................................................4
Wall Venting Installation Only .......................................................4
Install Damper Assembly (for wall venting only) ..........................4
Roof Venting Installation Only ......................................................4
Install Damper Assembly (for roof venting only) ..........................4
Vent Cover Installation .................................................................5
Locate Wall Stud(s) ......................................................................5
Prepare Upper Cabinet ................................................................7
Mark Rear Wall .............................................................................8
Drill Holes in Rear Wall .................................................................9
Attach Mounting Plate to Wall .....................................................9
Install the Microwave Oven ........................................................10
Complete Installation .................................................................11
VENTING DESIGN SPECIFICATIONS .........................................11
ASSISTANCE ................................................................................13
Replacement Parts .....................................................................13
Accessories ................................................................................13
Your safety and the safety of others are very important.
You can be killed or seriously injured if you don't immediately
follow instructions.
You can be killed or seriously injured if you don't follow
instructions.
W11209522C
