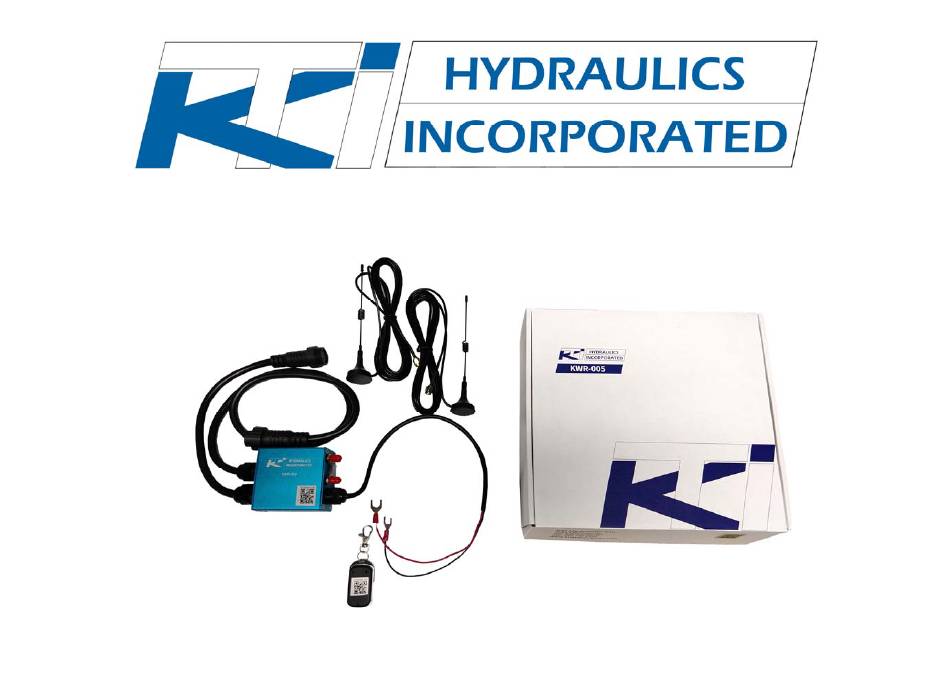

  • Page 1 KWR ‐ 005 Extended Manual...

  • Page 2: Table Of Contents

    Table of Contents Getting Started Front View ………………………………………………………………….……….………..  Back View ………………………….…………………………………….……….………..…..  Key Fob …………………………………............  Android / IOS BluetoothKTI App………………………………………..….………...  Using the KWR‐005 Basic operation ..………………………….………………………………..….……..  Pairing a new key fob …..………………………………………………....   Clearing KWR‐005 memory (key fobs) ……..………………….……….………..  Clearing KWR‐005 memory (key fobs + BT devices) ……….…….………..   Troubleshooting Basic Troubleshooting ………..……………………………………………………...….   Typical Problems / Error Messages  ……….……………………………………….   ...
  • Page 3 Table of Contents Appendix A: Android Device Basics Turning on/off Bluetooth ..…………………………………………………….………..  BluetoothKTI App Permissions ..…………………………………………..…..…..  Android Location Permissions ..……………………………………………….…..  Forget previously paired Android device after    clearing KWR‐005 memory ..………………………………………………………..  Appendix B: iOS Device Basics Turning on/off Bluetooth .……………………………………………………………….  BluetoothKTI App permissions .……………………………………………..……….  Forget previously paired iOS device after    clearing KWR‐005 memory .……………………………………………………...… ...

  • Page 4: Getting Started

    Getting Started...

  • Page 5: Front View

    Front View Wireless Remote Antenna Bluetooth Antenna  Connection Port Connection Port Pair/Reset Button Power On/Off Switch Getting Started...
  • Page 6 Front View • Wireless Remote Antenna Connection Port: Used with the  included antenna to extend the unit’s wireless signal • Bluetooth Antenna Connection Port: Used with the included  antenna to extend the unit’s Bluetooth signal • Pairing / Reset Button: Used to pair a new key fob.  Also used  to clear the unit’s memory of paired key fobs and phones (See  page 14 & 15) • Power On/Off Switch:  Used to power on/off the KWR‐005  unit for operation.  It is highly recommended to power off  your unit when the KWR‐005 unit is not in use  Getting Started...

  • Page 7: Back View

    Back View Indicator Light Getting Started...
  • Page 8 Back View • Indicator Light ‐ Status Explanations   Blinking green – The unit is receiving power and is ready to  communicate with a key fob / Bluetooth device • Quick‐pace blinking – ready for pairing / connection • Slow‐pace blinking – connected to a mobile device  Solid Red – The unit is not receiving  enough power (voltage is lower than  9V).  A continuous beep sound will  accompany the solid red indicator light  until the unit is powered down, or  receives the correct amount of power Getting Started...

  • Page 9: Key Fob

    Key Fob Signal Light / Battery  Status Power Down  Power Up Button Button Unused Getting Started...
  • Page 10 Key Fob • Power Up:  This will send a Power Up signal to the KWR‐005 unit • Power Down:  This will send a Power Down signal to the KWR‐ 005 unit • Signal Light / Battery Status:  When either the Power Up or  Power Down button is pressed, this will have a solid light to  indicate that the signal is being sent.   • If the light is flashing  while a button is pressed, it means the  battery power is low and will need to be replaced soon • Unused: These buttons do not communicate with the KWR‐005  unit Getting Started...

  • Page 11: Android / Ios Bluetoothkti App

    Android / IOS Bluetooth KTI App List Available  Pair New Device Paired Devices Getting Started...
  • Page 12 Android / IOS Bluetooth App • Pair New Device: This will access the phone’s camera to scan for  the KWR‐005’s QR code, which is located on  2. Back of the  3. The OEM KWR‐005 Box 1. The KWR‐005 unit itself included key fob When asked for the passcode to pair with the device use “123456”  (without the quotes) Getting Started...
  • Page 13 Android / IOS Bluetooth App (contd.) • List Available Paired Device:  This will search the surrounding  area for previously paired KWR‐005 units and will list them for  selection if the units are available.  This is used when you have  to select between multiple KWR‐005 that are in range Getting Started...

  • Page 14: Using The Kwr-005

    Using the KWR‐005 Getting Started...

  • Page 15: Basic Operation

    Basic Operation • Make sure you are within 30 ft of the KWR‐005 unit with a clear  line of sight.  If you are outside 30 ft or do not have a clear line  of sight, pairing or operating the KWR‐005 will fail • You cannot simultaneously use the BluetoothKTI app  concurrently with the key fob    • The KWR‐005 unit will favor the Bluetooth device if it  successfully connected.  You must close the BluetoothKTI app on your device if you wish to operate the KWR‐005 with  the key fob • Sleep Mode – If the KWR‐005 unit is powered on and left idle  for 5 minutes, the indicator light will stop blinking green. Press  any key on a key fob to wake up the unit Using the KWR‐005...

  • Page 16: Pairing A New Key Fob

    Pairing a new key fob with the KWR‐005 unit If you want to pair an additional key fob to a single receiver.  1.  Locate the Pair / Reset Button on the KWR‐005 device.  Press  and hold the button for 3 seconds.  Release the button Pair/Reset Button 2.  On the new key fob that you wish to pair, press either the  Power Up or Power Down button once 3.  After waiting two seconds, the newly paired key fob should be  be able to communicate with the KWR‐005 device if the pairing was  successful Using the KWR‐005...

  • Page 17: Clearing Kwr-005 Memory (Key Fobs)

    Clearing KWR‐005 Memory of Previously Paired Key Fobs 1.  Locate the Pair / Reset Button on the KWR‐005 device.  Press  and hold the button for 10 seconds.  Release the button  Pair/Reset Button If the reset was successful, all previously paired key fobs will be  unable to communicate with the KWR‐005 device Using the KWR‐005...

  • Page 18: Clearing Kwr-005 Memory (Key Fobs + Bt Devices)

    Clearing KWR‐005 Memory of Previously Paired Key Fobs + Bluetooth Devices 1.  Locate the Pair / Reset Button on the KWR‐005 device.  Press  and hold the button for 25 seconds.  Release the button  Pair/Reset Button If the reset was successful, all previously paired key fobs and  phones will be unable to communicate with the KWR‐005 device. Note: After clearing the KWR‐005’s memory using this method, your paired Bluetooth device may  not re‐connect.  Please see Troubleshooting Guide (pg 24 for Android, pg 28 for iOS) for more  details on how to forget the KWR‐005 device.   After performing those steps, you should be able to  re‐pair to the KWR‐005 again through Bluetooth. Using the KWR‐005...

  • Page 19: Troubleshooting

    Troubleshooting...

  • Page 20: Basic Troubleshooting

    KWR‐005 Power On? 9V‐24V Check your device permission settings (Appendix  Indicator light blinks green A & B) 1) Bluetooth must be enabled on your device Cannot pair 2) Check app permissions  Pair device to KWR‐ a) Bluetooth b) Location c) Camera Successfully Paired 3) Try restarting the BluetoothKTI app and  attempt to pair again Operation of KTI  HPU doesn’t work Hydraulic Power Unit  Check wiring connection 1) Check to see if KWR‐005 makes a clicking  (HPU) sound when either the Power Up or Power  Down button on the key fob / Bluetooth  HPU Works device is pressed 2) Make sure quick disconnect from KWR‐005 is  Ready to use KWR‐005 securely connected to the quick disconnect  from the HPU Troubleshooting...

  • Page 21: Typical Problems / Error Messages

    Typical Problems / Error Messages Connection Failed / QR Code Mismatch / No equipment/device  is found These messages are  typically encountered when   There is no power  connected or the KWR‐ 005 unit is powered off  Bluetooth is turned off  on your device  Permissions were not  granted to the  BluetoothKTI app   KWR‐005 is in sleep  mode  Another device or key  fob is currently paired  with the KWR‐005 and  operating the unit Troubleshooting...
  • Page 22 Typical Problems / Error Messages Connection Failed / QR Code Mismatch / No equipment/device is found  (cont) Possible Solutions 1. Check to make sure that the KWR‐005 unit is powered on and  the indicator light is blinking green 2. Make sure the Bluetooth application has the correct permissions  to access functionality on your device a) For Android devices, see Appendix A, page 22 b) For Apple devices, see Appendix B, page 27 3. Wake up the device by pressing a button on the key fob, or by  turning the KWR‐005 unit off and on 4. Make sure no other devices are being used for at least 5 seconds  before attempting to pair or connect to the KWR‐005 device Troubleshooting...
  • Page 23 Appendices...
  • Page 24 Appendix A – Android Device Setup Turn on/off Bluetooth on your Android device 1. Open the Quick Settings menu. This is typically done by swiping  down from top of your device 2. Locate the Bluetooth Symbol and check to see if it is turned on.   If it is not, simply tap the Bluetooth symbol Appendix A – Android Device Setup...
  • Page 25 Checking Application Permissions for the BluetoothKTI 4.  Select  3.  Find the app  1. On your Android  “Permissions” “BluetoothKTI” and  device, select  5.  Both “Camera” and  select it “Settings” “Location” must be  2. Select “Apps &  enabled.  If these are  notifications” not enabled, the  application will not  work correctly Appendix A – Android Device Setup...
  • Page 26 Checking Android Location Permissions 1. On your Android device, select “Settings” 2. Select “Security & Location” 3. The “Use Location” setting should be on” Appendix A – Android Device Setup...
  • Page 27 Forget previously paired Bluetooth device after clearing KWR‐ 005 memory This method is used after clearing KWR‐005’s memory of Bluetooth  devices using the method provided on page 15  1. Open the Quick Settings menu. This is typically done by  swiping down from top of your device 2. Locate the Bluetooth Symbol and press and hold the icon Appendix A – Android Device Setup...
  • Page 28 Forget previously paired Bluetooth device after clearing KWR‐ 005 memory (contd.) 5. Select “Forget”  4. Find the device  3. Select “Previously  and then “Forget  number of your unit  connected devices” Device” when  (pg 9 describes where  prompted to find this info) and  select the gear icon  Following completion of this method, you should be able to pair and connect  your Bluetooth device to the KWR‐005 unit Appendix A – Android Device Setup...
  • Page 29 Appendix B – IOS Device Setup Turn on/off Bluetooth on your IOS device 1. Open the Control Center menu.  2. Locate the Bluetooth  Symbol and check to see if  • On iPhone X or  later, swipe down  it is turned on.  If it is not,  from the top‐right  simply tap the Bluetooth  corner of your  symbol screen • On iPhone SE (2 generation),  iPhone 8 or  earlier, or iPod  touch, swipe up  from the bottom  edge of your  screen Appendix B – IOS Device Setup...
  • Page 30 Checking application permissions for the BluetoothKTI app 1. On your IOS device,  3a. On iOS 13+,  go to “Settings” “Bluetooth” and  2.  Scroll down and find  “Camera” must be  the app “KTI Hydraulics  enabled.  If these  Inc.” and select it are not enabled,  the application  will not work  correctly 3b. On iOS 12 and  previous versions,  only Camera  needs to be  enabled Appendix B – IOS Device Setup...
  • Page 31 Forget previously paired Bluetooth device after clearing KWR‐ 005 memory This method is used after clearing KWR‐005’s memory of Bluetooth devices using  the method provided on page 15  1. Open Settings 3. Select the “i” icon next  4. Select “Forget this  2. Select  to the identification  Device” and then  “Bluetooth” number of the KTI device  “Forget Device” when  you wish to forget prompted Appendix B – IOS Device Setup...
