esotec Garda Instruction Manual

Bedienungsanleitung
Solar Bachlaufsysteme
„Garda" und „Adria"
Diese Bedienungsanleitung gehört ausschließlich zu diesen Produkten. Sie
enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie
hierauf, auch wenn Sie diese Produkte an Dritte weitergeben.
Archivieren Sie deshalb diese Bedienungsanleitung zum Nachlesen.
1. Einführung
Sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produktes.
Sie haben ein Produkt erworben, welches nach dem heutigen Stand der Technik
gebaut wurde.
Es erfüllt die Anforderungen der geltenden europäischen und nationa-
len Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden
Erklärungen und Unterlagen sind beim Hersteller hinterlegt.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müs-
sen Sie als Anwender diese Bedienungsanleitung beachten!
2. Sicherheitshinweise
Bei Schäden,
Bedienungsanleitung verursacht werden, erlischt der
!
Garantieanspruch!
Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsach-
gemäße
Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung.
In solchen Fällen erlischt jeder Garantieanspruch.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/
oder Verändern des Produktes nicht gestattet. Achten Sie auf eine sachgemäße
Inbetriebnahme. Beachten Sie hierbei diese Bedienungsanleitung.
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes
der gewerblichen Berufsgenossenschaft für elektrische Anlagen und Betriebsmittel
zu beachten. Dieses Produkt ist nur für die Verwendung im privaten Bereich kon-
zipiert.
3. Bestimmungsgemäße Verwendung
- Das Pumpensystem ist für den Einsatz im Außenbereich in Gartenteichen
konzipiert. Je nach Sonneneinstrahlung auf das Solarmodul fördert die Pumpe
Wasser.
- Zur Funktion der Pumpe wird direkte Sonneneinstrahlung benötigt.
- Das Pumpensystem zeichnet sich besonders durch seine Montagefreundlichkeit
aus. Es ist zum Aufbau kein Werkzeug erforderlich. Das System benötigt zum
Anlauf und Funktion direkte Sonneneinstrahlung auf das Solarmodul.
- Zum Fördern von Trinkwasser darf die Pumpe nicht eingesetzt werden.
- Das Gerät hat keinen Ein- und Ausschalter. Sobald Pumpe und Solarmodul mit-
einander verbunden sind, kann die Solarpumpe Wasser pumpen (entsprechende
Sonneneinstrahlung vorausgesetzt).
- Um die Förderung sicher zu unterbrechen, müssen Sie die Kabelverbindung
zwischen Solarmodul und Pumpe unterbrechen.
4. Montage und Inbetriebnahme
Das Pumpensystem besteht aus folgenden Teilen:

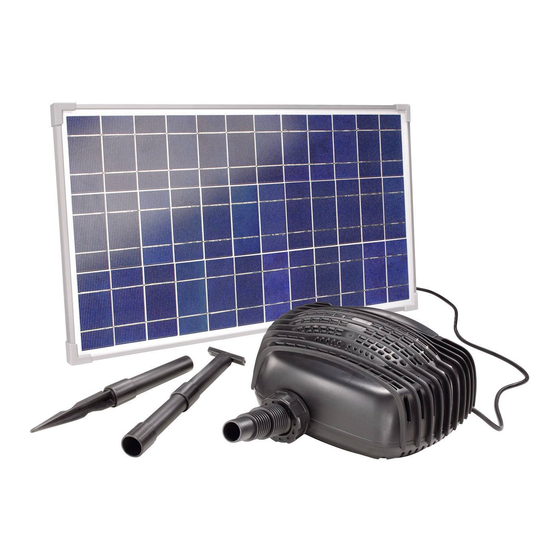

1 Stk. 25 W Solarmodul (bei Adria Set 2 Stk.), 1 Stk. Bachlaufpumpe im
Kunststoffgehäuse mit 5 m Anschlussleitung.
1. Rollen Sie das Anschlusskabel an der Pumpe ganz aus.
2. Stellen Sie die Pumpe im Teich auf einige Steine. Vermeiden Sie einen Standort
direkt am Teichgrund, da hier besonders viel Schmutz durch die Pumpe
angesaugt wird und diese dann sehr schnell verschmutzt.
3. Verbinden Sie nun den Stecker der Pumpe mit der Buchse des Solarmoduls und
schrauben Sie die Kappe fest.
Stellen Sie das Solarmodul an einen sonnigen, schattenfreien Platz in Südlage
auf. Zur Montage ist ein steckbarer Kunststoffhalter im Set enthalten.
Hinweis: Der Stecker ist verpolungsgeschützt, es darf beim Einstecken keine Gewalt
angewendet werden. Das Glas des Solarmoduls ist bruchempfindlich.
Achtung Verletzungsgefahr! Ein gebrochenes Modul kann nicht mehr repariert
werden und muss umweltgerecht entsorgt werden.
Hinweis: Weitere Montagehinweise entnehmen Sie bitte der Anleitung der
Wasserpumpe.
die durch Nichtbeachten
Handhabung oder Nichtbeachten
D 5. Pflege und Wartung
Um die Leistung der Pumpe zu erhalten, muss je nach Wasserverschmutzung die
Pumpe und Ihre Teile mit warmen Wasser ausgewaschen werden.
Hinweise für die Pflege und Wartung der Pumpe entnehmen Sie bitte der Anleitung
der Pumpe.
Wischen Sie gelegentlich das Solarmodul mit einem weichen und leicht angefeuch-
teten Tuch sauber.
Hinweis: Bevor Sie Arbeiten an der Pumpe durchführen, unterbrechen Sie die
Steckverbindung zwischen Pumpe und Solarmodul, um ein unbeabsichtigtes
Anlaufen während der Arbeiten zu verhindern.
6. Technische Daten
Typ
- Systemspannung:
Solarmodul
- Nennleistung:
- Nennspannung:
dieser
- Nennstrom:
- Leerlaufspannung:
- Kurzschlußstrom:
- Schutzart:
- Temperaturbereich:
der
- Abmessungen:
Wasserpumpe:
- Betriebsspannung:
- Max. Förderhöhe:
- Max. Fördermenge:
- Schutzart:
- Betriebstemp.:
esotec Art.-Nr:
Hinweis: Pumpe vor Frost schützen!
In kalten Wintermonaten muss die Pumpe aus dem Wasser genommen und an einem
warmen Ort aufbewahrt werden, das Solarmodul kann im Freien überwintern.
7. Sicherheitshinweise:
GEFAHR für Kinder! Halten Sie Kinder von den verschluckbaren Kleinteilen (Steigrohr
und Sprinkler) und dem Verpackungsmaterial fern. Es besteht Erstickungsgefahr!
WARNUNG vor Stolpergefahr! Verlegen Sie das Anschlusskabel so, dass es nicht
zur Stolperfalle wird!
VORSICHT Sachschäden! Wenn Sie das Solarmodul ohne Modulhalterung aufstel-
len, müssen Sie auf ausreichende Standfestigkeit achten. Falls das Modul umkippt
oder ein Fremdkörper dagegen schlägt, kann das Solarmodul beschädigt werden.
Entsorgung:
Werter Kunde,
bitte helfen Sie mit Abfall zu vermeiden. Sollten Sie sich einmal von
diesem Artikel trennen wollen, so bedenken Sie bitte, dass viele
seiner Komponenten aus wertvollen Rohstoffen bestehen und wie-
derverwertet werden können.
Entsorgen Sie ihn daher nicht in der Mülltonne, sondern führen Sie
ihn bitte Ihrer Sammelstelle für Elektrogeräte zu.
Vielen Dank für Ihre Mithilfe!
Hersteller, Ersatzteilservice, Beratung:
esotec GmbH
Gewerbegebiet Weberschlag 9
D-92729 Weiherhammer
Tel.-Nr: 09605-92206-0
Fax.-Nr: 09605-92206-10
e-mail:info@esotec.de
Internet: www.esotec.de
Copyright, Änderungen vorbehalten!
Garda Adria
18 VDC 18 VDC
25 Wp 2 x 25 Wp
17,28 V 17,28 V
1,45 A 1,45 A
20,8 V 20,8 V
1,71 A 1,71 A
IP 65 IP 65
-30°C bis +75°C -30°C bis +75°C
620x354x25 620x354x25
12 bis 18 V DC 12 bis 18 V DC
ca. 2 m ca. 3 m
ca. 2480 l/h ca. 3400 l/h
IP 68 IP 68
+4 bis +40°C +4 bis +40°C
101762 101766
