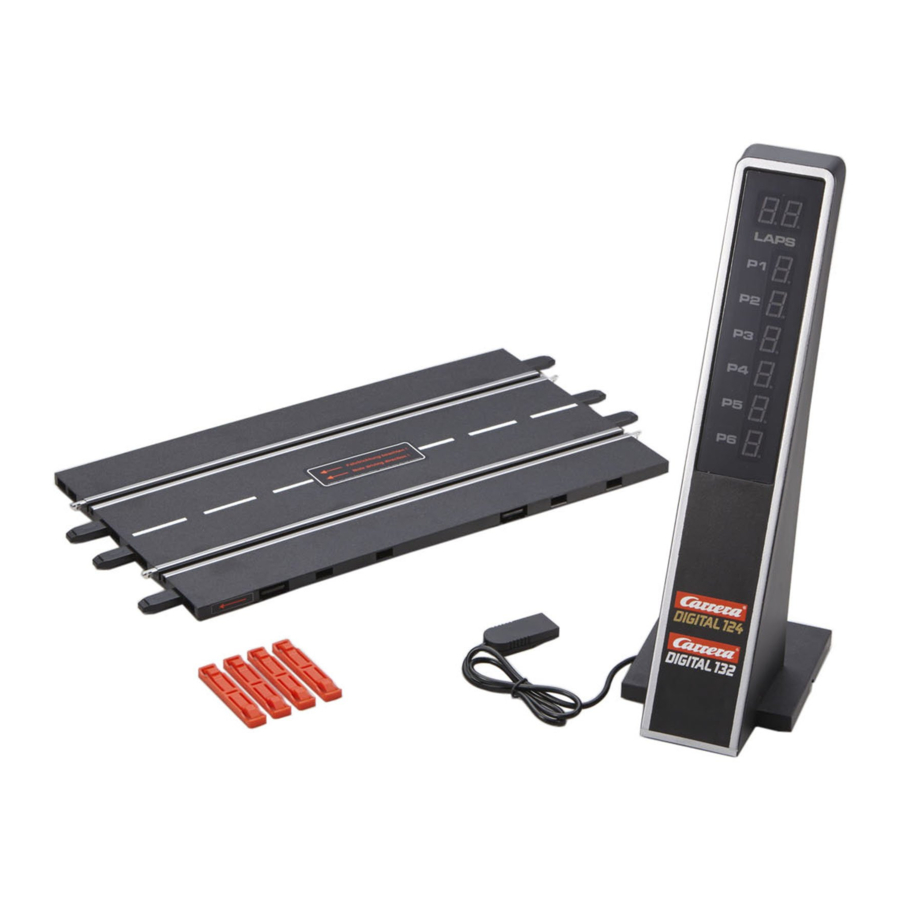

2 0 0 3 0 3 6 0 A D A P T E R U N I T
Montage- und Betriebsanleitung
Assembly and instructions
Instructions de montage et d'utilisation
Instrucciones de uso y montaje
Instruções de montagem e modo de utilização
Istruzioni per il montaggio e l'uso
Montage- en gebruiksaanwijzing
Monterings- och bruksanvisning
Asennus- ja käyttöohjeet
Montajse- og bruksanvisning
Ősszeszerelési és használati útmutató
Instrukcja obsługi i montażu
Návod na montáž a pre prevádzkuo
Návod na montáž a pro provoz
Ръководство за монтаж и експлоатация
Mоνтάζ και Оδηγία χρήσης
Instrucţiuni de montaj şi de utilizare
Monterings- og driftsvejledning
安装和使用说明
取扱説明書取扱説明書の内容は予
조립과 작동 방법
Montaj ve işletme kılavuzu
Инструкция по монтажу и эксплуатации
