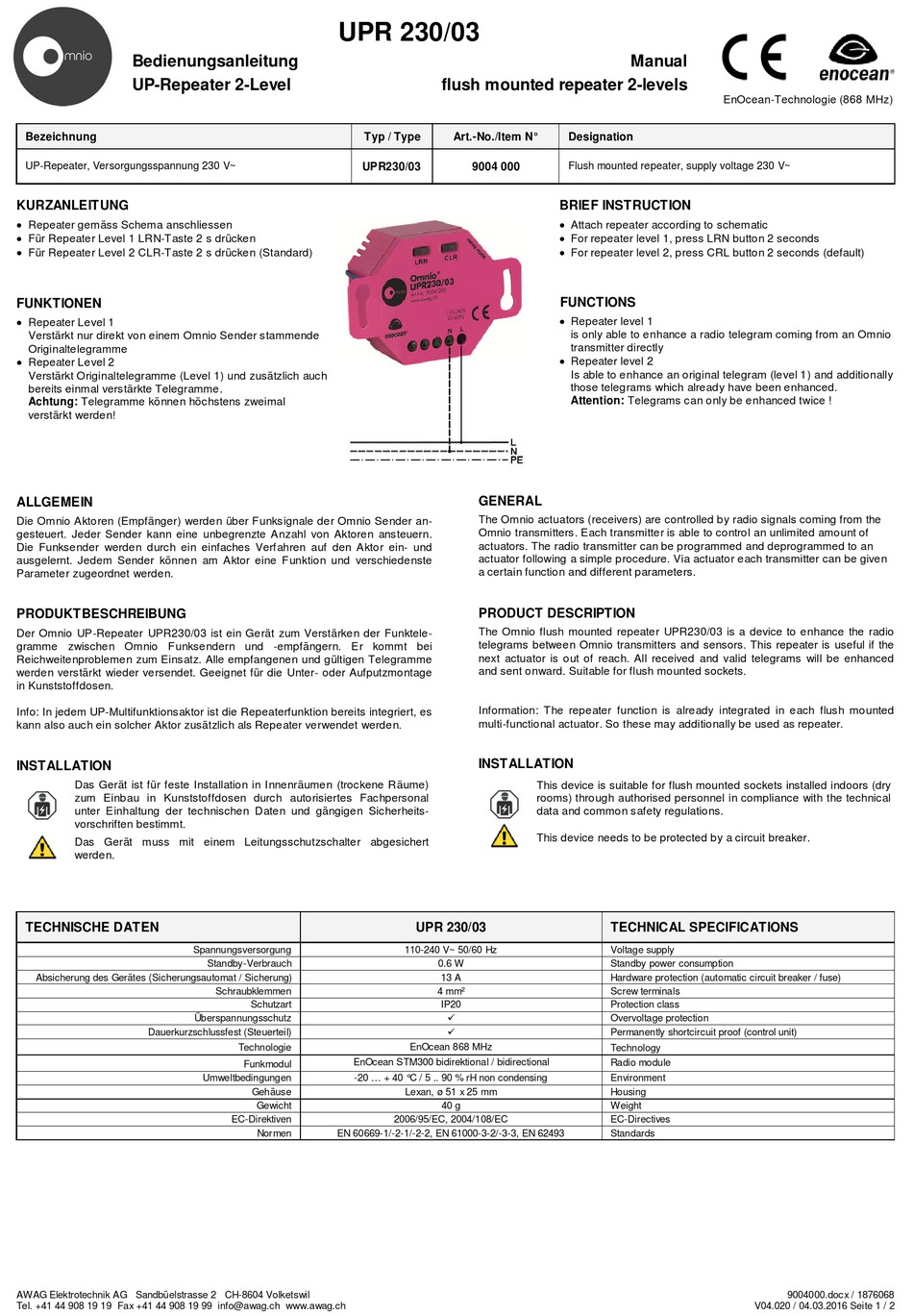

EnOcean Omnio UPR 230/03 Manual

Bedienungsanleitung
UP-Repeater 2-Level
Bezeichnung
UP-Repeater, Versorgungsspannung 230 V~
KURZANLEITUNG
• Repeater gemäss Schema anschliessen
• Für Repeater Level 1 LRN-Taste 2 s drücken
• Für Repeater Level 2 CLR-Taste 2 s drücken (Standard)
FUNKTIONEN
• Repeater Level 1
Verstärkt nur direkt von einem Omnio Sender stammende
Originaltelegramme
• Repeater Level 2
Verstärkt Originaltelegramme (Level 1) und zusätzlich auch
bereits einmal verstärkte Telegramme.
Achtung: Telegramme können höchstens zweimal
verstärkt werden!
ALLGEMEIN
Die Omnio Aktoren (Empfänger) werden über Funksignale der Omnio Sender an-
gesteuert. Jeder Sender kann eine unbegrenzte Anzahl von Aktoren ansteuern.
Die Funksender werden durch ein einfaches Verfahren auf den Aktor ein- und
ausgelernt. Jedem Sender können am Aktor eine Funktion und verschiedenste
Parameter zugeordnet werden.
PRODUKTBESCHREIBUNG
Der Omnio UP-Repeater UPR230/03 ist ein Gerät zum Verstärken der Funktele-
gramme zwischen Omnio Funksendern und -empfängern. Er kommt bei
Reichweitenproblemen zum Einsatz. Alle empfangenen und gültigen Telegramme
werden verstärkt wieder versendet. Geeignet für die Unter- oder Aufputzmontage
in Kunststoffdosen.
Info: In jedem UP-Multifunktionsaktor ist die Repeaterfunktion bereits integriert, es
kann also auch ein solcher Aktor zusätzlich als Repeater verwendet werden.

INSTALLATION

Das Gerät ist für feste Installation in Innenräumen (trockene Räume)
zum Einbau in Kunststoffdosen durch autorisiertes Fachpersonal
unter Einhaltung der technischen Daten und gängigen Sicherheits-
vorschriften bestimmt.
Das Gerät muss mit einem Leitungsschutzschalter abgesichert
werden.
TECHNISCHE DATEN
Absicherung des Gerätes (Sicherungsautomat / Sicherung)
Dauerkurzschlussfest (Steuerteil)
AWAG Elektrotechnik AG Sandbüelstrasse 2 CH-8604 Volketswil
Tel. +41 44 908 19 19 Fax +41 44 908 19 99 info@awag.ch www.awag.ch
UPR 230/03
Typ / Type
UPR230/03
Spannungsversorgung
Standby-Verbrauch
Schraubklemmen
Schutzart
Überspannungsschutz
Technologie
EnOcean STM300 bidirektional / bidirectional
Funkmodul
Umweltbedingungen -20 ... + 40 °C / 5 .. 90 % rH non condensing
Gehäuse
Gewicht
EC-Direktiven
Normen EN 60669-1/-2-1/-2-2, EN 61000-3-2/-3-3, EN 62493
flush mounted repeater 2-levels
Art.-No./Item N°
9004 000

BRIEF INSTRUCTION

• Attach repeater according to schematic
• For repeater level 1, press LRN button 2 seconds
• For repeater level 2, press CRL button 2 seconds (default)

FUNCTIONS

• Repeater level 1
• Repeater level 2

GENERAL

The Omnio actuators (receivers) are controlled by radio signals coming from the
Omnio transmitters. Each transmitter is able to control an unlimited amount of
actuators. The radio transmitter can be programmed and deprogrammed to an
actuator following a simple procedure. Via actuator each transmitter can be given
a certain function and different parameters.

PRODUCT DESCRIPTION

The Omnio flush mounted repeater UPR230/03 is a device to enhance the radio
telegrams between Omnio transmitters and sensors. This repeater is useful if the
next actuator is out of reach. All received and valid telegrams will be enhanced
and sent onward. Suitable for flush mounted sockets.
Information: The repeater function is already integrated in each flush mounted
multi-functional actuator. So these may additionally be used as repeater.
INSTALLATION
This device is suitable for flush mounted sockets installed indoors (dry
rooms) through authorised personnel in compliance with the technical
data and common safety regulations.
This device needs to be protected by a circuit breaker.
UPR 230/03
110-240 V~ 50/60 Hz
0.6 W
13 A
4 mm²
IP20


EnOcean 868 MHz
Lexan, ø 51 x 25 mm
40 g
2006/95/EC, 2004/108/EC
Manual
EnOcean-Technologie (868 MHz)
Designation
Flush mounted repeater, supply voltage 230 V~
is only able to enhance a radio telegram coming from an Omnio
transmitter directly
Is able to enhance an original telegram (level 1) and additionally
those telegrams which already have been enhanced.
Attention: Telegrams can only be enhanced twice !

TECHNICAL SPECIFICATIONS

Voltage supply
Standby power consumption
Hardware protection (automatic circuit breaker / fuse)
Screw terminals
Protection class
Overvoltage protection
Permanently shortcircuit proof (control unit)
Technology
Radio module
Environment
Housing
Weight
EC-Directives
Standards
9004000.docx / 1876068
V04.020 / 04.03.2016 Seite 1 / 2
