RND lab 355-00010 User Manual

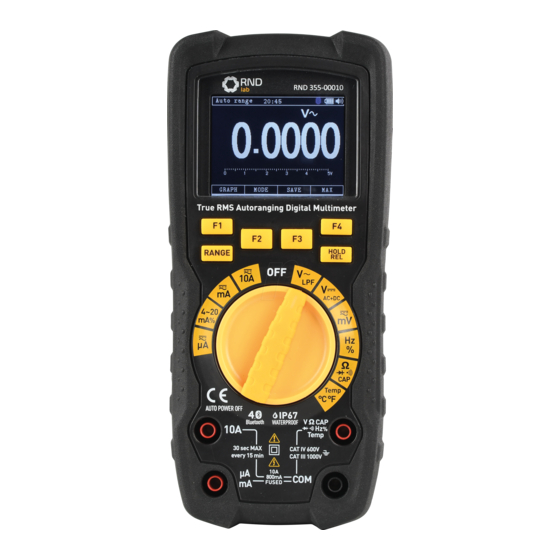

True rms autoranging digital multimeter
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
True RMS
Autoranging
Digital Multimeter
User Manual
RND 355-00010
www.rnd-electronics.com

Advertisement

loading
Need help?

Need help?

Do you have a question about the 355-00010 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for RND lab 355-00010

Summary of Contents for RND lab 355-00010

  • Page 1 True RMS Autoranging Digital Multimeter User Manual RND 355-00010 www.rnd-electronics.com...
  • Page 2 1. Introduction Operating instruction for True RMS Autoranging Digital Multimeter • Professional True RMS Industrial Digital Multimeter and TFT color LCD display, providing fast A/D converting sampling time, high accuracy , built-in datalogging and Trend Capture feactures. • It can trace any interrupted problems of the equipments and watch on without person.

  • Page 3: Hold/Rel Button

    2.Use extreme CAUTION when working with high voltages. This symbol indicates that a device is protected throughout by double insulation or 3.Do not measure voltage if the voltage on the “COM” input jack exceeds 1000V above reinforced insulation. earth ground. 4.Never connect the meter leads across a voltage source while the function switch 2-2.Per IEC1010 Overvoltage Installation Category Overvoltage Category I is in the current, resistance, or diode mode, doing so can damage the meter.

  • Page 4: Graph Mode

    3-2.Understanding the Display HOLD/REL Button: Freezes the present reading in the display and allows the display to be saved, 1.Soft key labels Indicates the function of the button just below the displayed label. if pressing the HOLD/REL Button for greater that 1 second will switch relative mode. 2.Bar graph Analog display of the input signal.
  • Page 5 3-5.Using the Input Terminals • All functions except current use the V/OHMS and COM input terminals. • The two current input termin for 500mA and 10A current measurement. Auto range 06:32 10A: Input for 0A to 10.00A current (20A overload for 30 seconds on, 10 minutes off). 5.
  • Page 6 4-3.AC+DC Voltage Measurement 1. Set the function switch to the VDC AC+DC Position. 2. Insert the black test lead into the COM Input Jack and the red test lead into the Positive Auto range 06:32 500. 00 Input Jacks. 3. Press the MODE Button (F2) to indicate “AC+DC” on the display. -500 -300 -100...
  • Page 7 Auto range 06:32 Auto range 06:32 µA µA 500. 00 500. 00 -500 -300 -100 500µ A -500 -300 -100 500µ A GRAPH MODE SA VE GRAPH MODE SA VE True RMS Autoranging Digital Multimeter True RMS Autoranging Digital Multimeter HOLD HOLD RANGE...
  • Page 8 4-8.Frequency/Duty Cycle(%) Measurement 1. Set the function switch to the Hz% Position. 2. Insert the black test lead into the COM Input Jack and the red test lead into the Positive Input Jacks. Auto range 06:32 4. Position the black test probe tip and red test probe tip respectively in the spots of the 50.
  • Page 9 4-12.Capacitance Measurement WARNING: To avoid electric shock, disconnect power to the unit under test and discharge all capacitors before taking any capacitance measurements. Remove the batteries and unplug the line Auto range 06:32 cords. 25. 000 1. Set the function switch to the Ω CAP Position.

  • Page 10: Default Display

    4-13.Temperature Measurement 5.Default Display 1. Set the function switch to the Temp Position. Auto range 06:32 2. Insert the Temperature Probe into the input jacks, making sure to observe the correct polarity. 3. Press the MODE Button (F2) to indicate °C or °F. 0.
  • Page 11 • Press the SAVE Button (F1) to save graph. 5-3.Capturing Peak Values • Press the BACK Button (F4) to return. To activate the peak mode, at AC measure MAX/MIN mode , Press the PMAX Button (F4). Auto range 06:32 Rate: 0.2 s 0.0000 V Range: 0.01 SA VE...
  • Page 12 5-6.Save Function 5-9.Viewing Graph Data Press the SAVE Button (F3), into save menu. • Viewing data stored in the Meter’s memory is performed through the save menu. • Press the DOWN Button (F3), position the menu selector next to the menu item labeled ViewG, and pressing the ENTER Button (F1).
  • Page 13 5-11.Viewing Trend Data 6.Setup Options • Viewing data stored in the Meter’s memory is performed through the save menu. • Viewing data stored in the Meter’s memory is performed through the save menu. • Press the DOWN Button (F3), Position the menu selector next to the menu item labeled •...
  • Page 14 6-4.Setting Display • Open the setup menu. Auto range 06:32 Auto range 06:32 Reset • Position the menu selector next to the menu item labeled Display and press the ENTER Meter Info Format Button (F1). Fireware Version: V1.10 Display Meter Inf Bluetooth Calibration Temperature...
  • Page 15 6-6.Auto Power Off 6-8.Set Font • Open the setup menu, position the menu selector next to the menu item labeled Display • Open the setup menu, position the menu selector next to the menu item labeled Display and press the ENTER Button (F1). and press the ENTER Button (F1).
  • Page 16 7.Replacing the Batteries 8.Replacing the Fuses WARNING: To avoid electric shock, disconnect the test leads from any source of voltage WARNING: To avoid electric shock, disconnect the test leads from any source of voltage before removing the battery cover. before removing the meter cover. WARNING: To avoid electric shock, do not operate the meter until the battery cover is in WARNING: To avoid electric shock, do not operate your meter until the fuse cover is in place place and fastened securely.
  • Page 17 9. Li-ion Battery Charge 10.Specifications 1. Turn the Meter off and remove the test leads from the terminals. 10-1.Specifications 2. Remove the battery door assembly by using a standard blade screwdriver to turn the battery door. 50/60Hz <1kHz <5kHz <20kHz (1) 3.
  • Page 18 -200 to 1350°C 0.1°C ±(1.0% + 3.0°C) 500μA 0.01μA 50/60Hz <5kHz ±(0.8% + 5 digits) ±(3% + 5 digits) -328 to 2462°F 0.1°F ±(1.0% + 5.4°C) 5000μA 0.1μA 50mA 0.001mA Does not include error of the thermocouple probe. 500mA 0.01mA Accuracy specification assumes ambient temperature stable to ±1°C.
  • Page 19 UL 61010-1, 2nd Edition (2004), CAN/CSA • C22.2 No. 61010-1 2nd Edition (2004), and UL 61010-2-033, Benutzerhandbuch 1st Edition (2012). • RND 355-00010 • • Bitte lesen Sie dieses Handbuch, bevor Sie das Gerät einschalten. Wichtige Sicherheitsinformationen im Lieferumfang www.rnd-electronics.com...
  • Page 20 1. Einleitung Dieses Symbol weist darauf hin, dass ein Gerät durchgehend durch doppelte oder verstärkte Isolierung geschützt ist. • Professionelles True RMS-Digitalmultimeter für Industrieanwendungen und 2-2.Gemäss IEC1010 Überspannungskategorie Überspannungskategorie I TFT-LCD-Farbdisplay für schnelle A/D-Umwandlung, hohe Präzision, integrierte Bei Geräten der Überspannungskategorie I handelt es sich um Geräte für den Anschluss an Datenprotokollierung und Funktionen zur Trendaufzeichnung.
  • Page 21 2. Bei Arbeiten mit hohen Spannungen ist äusserste VORSICHT geboten. 3-2.Erläuterung der Anzeige 3. Messen Sie die Spannung nicht, wenn die Spannung an der COM-Eingangsbuchse 1000 V 1.Softtastenbezeichnungen zeigen die Funktion der Taste direkt unter der angezeigten über der Schutzerde überschreitet. Bezeichnung an.
  • Page 22 3-5.Verwendung der Eingangsklemmen Taste HOLD/REL (Halt/relativ): Friert den aktuellen Messwert in der Anzeige ein und • Alle Funktionen ausser Strom verwenden die V/OHM- und COM-Eingangsklemmen. ermöglicht das Speichern der Anzeige. Wenn die Taste HOLD/REL länger als 1 Sekunde • Zwei Stromeingangs-Klemmen für 500 mA und 10 A Strommessung. gedrückt wird, wird in den relativen Modus gewechselt.
  • Page 23 4-3.AC+DC-Spannungsmessungen 1. Stellen Sie den Funktionsschalter auf die Position V DC AC+DC. 2. Stecken Sie die schwarze Messleitung in die COM-Eingangsbuchse und die rote Auto range 06:32 Messleitung in die positive Eingangsbuchse. 5. 0000 3. Drücken Sie zum Anzeigen von „AC+DC“ auf der Anzeige die MODE-Taste (F2). GRAPH MODE SA VE...
  • Page 24 Auto range 06:32 Auto range 06:32 µA 500. 00 500. 00 -500 -300 -100 500m V GRAPH MODE SA VE -500 -300 -100 500µ A True RMS Autoranging Digital Multimeter GRAPH MODE SA VE True RMS Autoranging Digital Multimeter HOLD RANGE HOLD RANGE...
  • Page 25 4-8.Frequenz-/Tastverhältnismessung (%) 1. Stellen Sie den Funktionsschalter auf die Position Hz%. 2. Stecken Sie die schwarze Messleitung in die COM-Eingangsbuchse und die rote Auto range 06:32 µA Messleitung in die positive Eingangsbuchse. 500. 00 3. Positionieren Sie die Spitzen der schwarzen und der roten Prüfspitzen jeweils an den -500 -300 -100...
  • Page 26 Auto range 06:32 25. 000 Auto range 06:32 50. 000 2003 MODE SA VE True RMS Autoranging Digital Multimeter GRAPH MODE SA VE HOLD True RMS Autoranging Digital Multimeter RANGE HOLD AC+DC RANGE 4~20 µA AC+DC 4~20 Temp µA °C °F AUT O POWER OFF IP67 Bluetooth...
  • Page 27 4-13.Temperaturmessung 4-12.Kondensatormessung WARNUNG: Um einen Stromschlag zu vermeiden, trennen Sie das zu prüfende Gerät von der 1. Stellen Sie den Funktionsschalter auf die Position TEMP. Stromversorgung und entladen Sie alle Kondensatoren, bevor Sie Kapazitätsmessungen durchführen. 2. Stecken Sie den Temperaturtastkopf in die Eingangsbuchsen und achten Sie dabei auf die Nehmen Sie die Batterien heraus und ziehen Sie die Netzkabel.
  • Page 28 5.Standardanzeige • Drücken Sie die Taste SAVE (Speichern) (F1), um das Diagramm zu speichern. • Drücken Sie die Taste BACK (zurück) (F4), um zurückzukehren. Auto range 06:32 Auto range 06:32 0. 0000 Rate: 0.2 s 0.0000 V GRAPH MODE SA VE Range: 0.01 SA VE BACK...
  • Page 29 5-3.Erfassen von Spitzenwerten 5-6.Speicherfunktion Um den Spitzenwertmodus zu aktivieren, drücken Sie im AC-Messmodus MAX/MIN die Drücken Sie die Taste SAVE (Speichern) (F3), um in das Speicher-Menü zu gelangen. Taste PMAX (F4). Auto range 06:32 ENTER NACH OBEN ABBRECHEN ENTER NACH UNTEN DO WN CANCEL 5-4.Relative Werte...
  • Page 30 5-9.Anzeigen von Diagrammdaten 5-11.Anzeigen von Trenddaten • Die Anzeige der im Speicher des Messgeräts gespeicherten Daten erfolgt über das • Die Anzeige der im Speicher des Messgeräts gespeicherten Daten erfolgt über das Speicher-Menü. Speicher-Menü. • Drücken Sie die Taste DOWN (nach unten) (F3), positionieren Sie den Menüwahlschalter neben •...
  • Page 31 6.Einrichtungsoptionen • Die Anzeige der im Speicher des Messgeräts gespeicherten Daten erfolgt über das Auto range 06:32 Auto range 06:32 Reset Speicher-Menü. Messgeräteinformation Format • Drücken Sie die Taste DOWN (nach unten) (F3), positionieren Sie den Menüwähler neben Fireware-Version: V1.10 Display der Menüpunktbezeichnung Setup (Einrichten) und drücken Sie die Taste ENTER (F1).
  • Page 32 6-4.Einstellen der Anzeige 6-6.Automatische Abschaltung • Öffnen Sie das Setup-Menü. • Öffnen Sie das Setup-Menü, positionieren Sie den Menüwahlschalter neben dem • Positionieren Sie den Menüwahlschalter neben dem Menüpunkt mit der Bezeichnung Menüpunkt mit der Bezeichnung Display und drücken Sie die Taste ENTER( F1). Display und drücken Sie die Taste ENTER (F1).
  • Page 33 6-8.Schriftart festlegen 7.Austauschen der Batterien • Öffnen Sie das Setup-Menü, positionieren Sie den Menüwahlschalter neben dem WARNUNG: Zur Vermeidung eines Stromschlags trennen Sie immer die Messleitungen von Menüpunkt mit der Bezeichnung Display und drücken Sie die Taste ENTER (F1). einer Spannungsquelle, bevor Sie die Akkufachabdeckung abnehmen. •...
  • Page 34 8.Austauschen der Sicherungen 9. Li-ion-Akku laden WARNUNG: Zur Vermeidung eines Stromschlags trennen Sie immer die Messleitungen von 1. Schalten Sie das Messgerät aus und entfernen Sie die Messleitungen von den Klemmen. einer Spannungsquelle, bevor Sie die Abdeckung des Messgeräts abnehmen. 2.
  • Page 35 10.Technische Daten 10-1.Technische Daten 500 μA 0.01 μA 50/60 Hz <5 kHz ±(0.8 % + 5 Stellen) ±(3 % + 5 Stellen) 5000 μA 0.1 μA 50/60 Hz <1 kHz <5 kHz <20 kHz (1) 50 mA 0.001 mA 500 mV 0.01 mV ±(3.0 % + 5 ±(3.0 % + 5...
  • Page 36 Betriebstemperatur 5 bis 40° C (41 bis 104 °F) Lagertemperatur -20 bis 60 °C (-4 bis 140 °F) -200 bis 1350 °C 0.1 °C ±(1.0 % + 3.0 °C) Luftfeuchtigkeit im Betrieb Max 80 % bis zu 31 °C (87 °F), linear abnehmend bis 50 % 328 bis 2462 °F 0.1 °F ±(1.0 % + 5.4°C)
  • Page 37 www.rnd-electronics.com...
