Summary of Contents for BV BV-BF-01

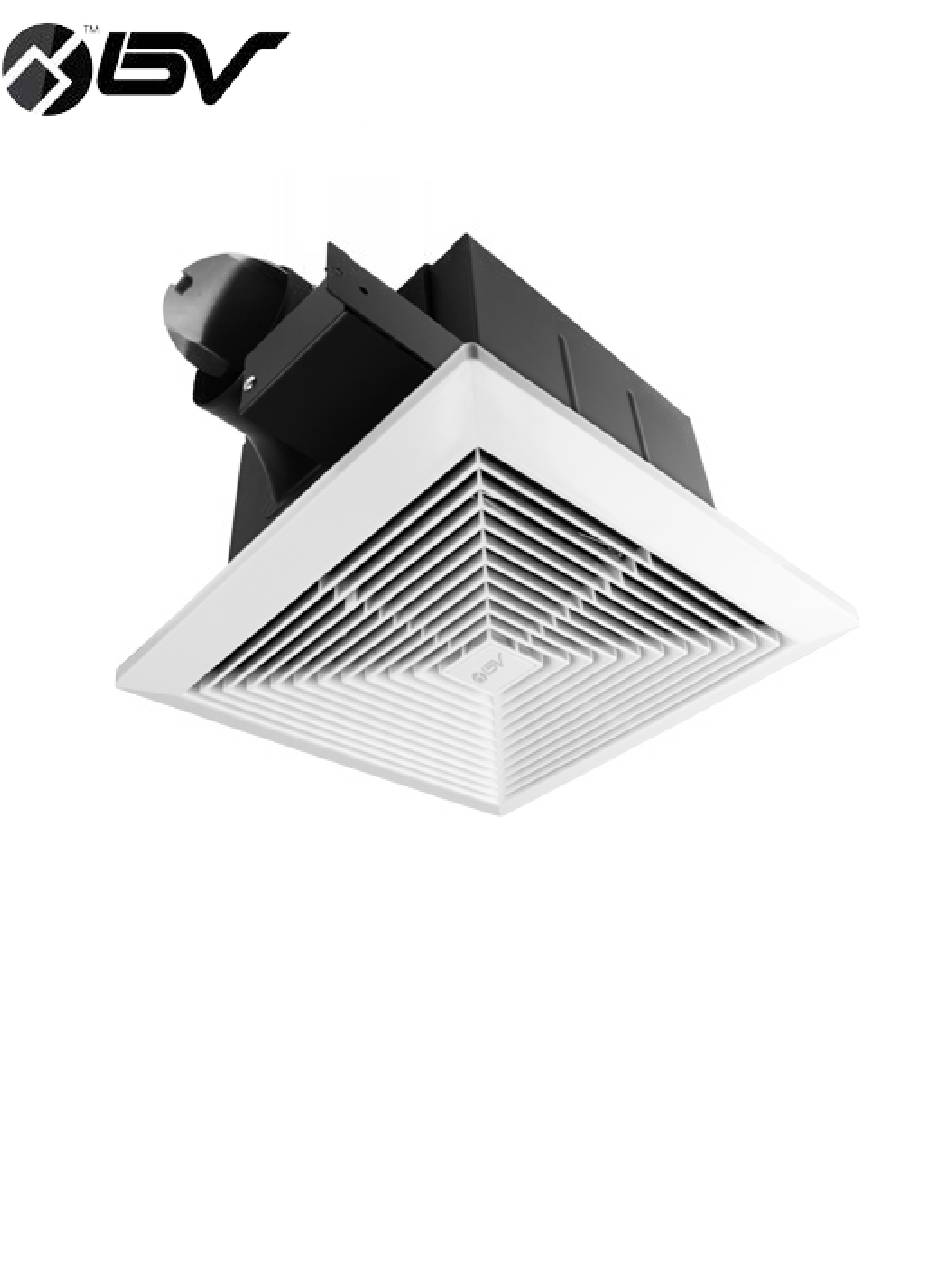

- Page 1 VENTILAtion fan 90 CFM: BV-BF-01 110 CFM: BV-BF-02 INSTALLatiON MANUAL and USER GUIDE...
-
Page 2: Table Of Contents
CONTENTS General Safety Information and Warnings ................Included Parts ............................ Dimensions ............................Specifications ............................. Sizes................................ Wiring Diagram ..........................Installation I (Joist Mounting) ...................... Installation II (In Existing Ceiling) ....................Maintenance ............................ -
Page 3: General Safety Information And Warnings
Do not install in a cooking area. Use this unit in the manner intended by the manufacturer. If you have any questions, please contact BV store. Fans should always be vented to the exterior and in complian ce with local codes. Do not vent exhaust air in spaces within walls, ceiling, attic, crawl space or garage. -
Page 4: Included Parts
INCLUDED PARTS READ and SAVE THESE INSTRUCTIONS Please read these instructions carefully before installing, operating or servicing the fan. Failure to comply with the instructions contained herein could result in personal injury or property damage. We recommend that you keep this guide for future reference. -
Page 5: Specifications
specifications NOISE DUCT SPEED AIR DELIVER POWER WEIGHT DIRECTION DIAMETER (RPM) AT 0.1” WG (SONE) 9.2 lb 4” 90 CFM 90 CFM 24 W 1000 (4.18 kg) (10.16 cm) 4” 9.2 lb 110 CFM 110 CFM 30 W 1160 (4.18 kg) (10.16 cm) SIZES ”... -
Page 6: Installation I (Joist Mounting)
INSTALLation I (joist mounting) 1. For ideal ventilation use, hold the body of the fan with 5. If the brackets are too short to reach the exhaust side facing the desired duct direction. the joist, use the extensions provided (Fig. E). FIG. -
Page 7: Installation Ii (In Existing Ceiling)
installation II (IN EXISTING CEILING) 1. In case there is a ventilation unit with the same dimensions in the ceiling, proceed as follows: • Remove the old unit; • Check the existing duc t work and electrical wiring; • Install the unit as des cribed in Installation I. 2. -
Page 8: Maintenance
Vacuum LIMITED WARRANTY This is a quality product. It was made and selected with care and BV offers a limited one-year warranty agai nst any manufacturing defects as long as it is used according to its intended use. BV will exchan ge any product that would show any such manufacturing... - Page 9 Ventilateur de salle de bains 90 PCM: BV-BF-01 110 PCM: BV-BF-02 INSTALLatiON MANUAL and USER GUIDE...
- Page 10 Table des matières Consignes de Sécurité et Mises en Garde ................Pièces Fournies ..........................Dimensions ............................Caractéristiques ..........................Formats ..............................Schéma de Câblage.......................... Installation I (Sur Solive) ........................ Installation II (Construction Existante) ..................Entretien ...............................
-
Page 11: Consignes De Sécurité Et Mises En Garde
N’installez pas l’appareil dans une aire de préparation des repas ou au-dessus d’une surface de cuisson. N’utilisez cet appareil que de la façon prévue par le fabricant. S i vous avez des questions, veuillez communiquer avec BV votre détaillant. Les travaux d’installation doivent être effectués par une person ne qualifée, conformément aux codes locaux de sécurité, y compris les règlements relatifs aux installations pare-feu. -
Page 12: Pièces Fournies
Pièces fournies VEUILEZ LIRE ET CONSERVER CES INSTRUCTIONS Veuillez lire attentivement les instructions avant d’installer ce ventilateur, de le faire fonctionner ou de l’entretenir. En ne vous conformant pas à ces instructions, vous pourriez causer des blessures ou des dommages matériels. Veuillez conserver ce guide pour le consulter ultérieurement. -
Page 13: Caractéristiques
Caractéristiques Diamètre Vitesse Débit d’air à 0,25 cm Consommation Sortie d’air Poids Sone du conduit énergétique (tours/minute) (0,1 po) GC (pi3/min) 9.2 lb 4” 90 PCM 90 PCM 24 W 1000 (4.18 kg) (10.16 cm) 4” 9.2 lb 110 PCM 110 PCM 30 W 1160... -
Page 14: Installation I (Sur Solive)
Installation I (sur solive) 5. Si les supports sont trop courts pour atteindre 1. Idéalement, tenez le boîtier du v entilateur en dirigeant la solive, utilisez les rallonges fournies (ill. E). le tuyau de sortie d ’air dans la direction où il sera installé... -
Page 15: Installation Ii (Construction Existante)
Installation II (construction existante) 1. S’il y a déjà un appareil de v entilation de la même dimension dans le plafond, suivez les indications suivantes: • enlevez l’ancien appareil • vérifez les conduits et l’électricité en place • nstallez le nouvel app areil selon les indications données à Installation I. 2. -
Page 16: Entretien
GARANTIE LIMITéE C’est un produit de qualité. Il a été fabriqué et sélectionné avec soin et BV offre une garantie limitée d’un an contre to ut vice de fabrication, à condition qu’il soit utilisé conformément à l’usage auquel il est destiné. BV échang era tout produit présentant de tels défauts de fabrication.
