hepco & becker 4212999 00 01 Quick Start Manual

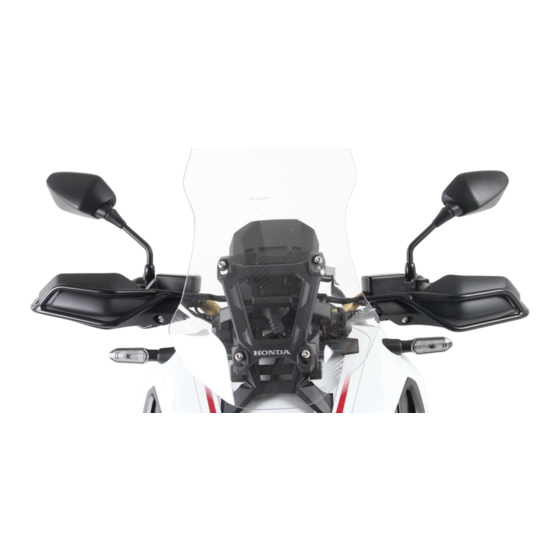

Griffschutz/ Handle guard
HONDA X-ADV
ab Baujahr 2017 / from date of manufacture 2017
Artikel Nr.: / Item-no.:
999
4212 00 01
schwarz/black
INHALT
CONTENTS
1x 700009746
1x 700009747
1x 700009748
WICHTIG
IMPORTANT
Eine Seite nach der anderen montieren, damit sich der Lenker nicht verstellt !
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen
Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist.
Anzugsmomente beachten!
Mount one side after the other, so that the handle bar position does not change !
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension.
Observe the tightening torques of the manufacturer!
HINWEIS
NOTICE
Bei unterster Scheibenstellung ist der Lenkeinschlag eingeschränkt.
The steering angle is limited at the lowest position of the wind screen.
VORBEREITUNG

PREPARING

Die Originalschraube am Lenkerende sowie die der Lenkerbefestigung entfernen, diese entfallen.
Remove the original screw on the handlebar end as well as the handlebar mounting, these are omitted.
Griffschutz links - Handle guard left
Griffschutz rechts - Handle right
Schraubensatz/Screw kit:
2x Senkkopfschraube M18x50x1,5
4x Senkkopfschraube M8x55
4x Senkscheibe ø8,4 x ø25 mm
countersunk screw M18x50x1,5
countersunk screw M8x55
countersunk washer ø8,4 x ø25 mm
1
