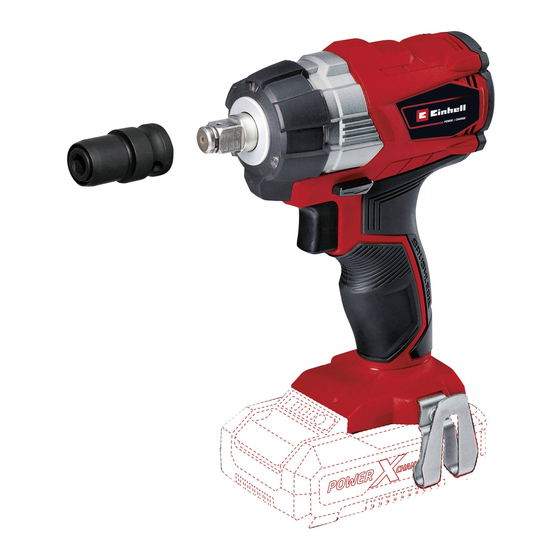

EINHELL TE-CW 18 Li BL-Solo Original Operating Instructions

Cordless hammer screwdriver
Hide thumbs
Table of Contents

  • Deutsch
    • Table of Contents
    • Sicherheitshinweise
    • Gerätebeschreibung und Lieferumfang
    • Bestimmungsgemäße Verwendung Gef
    • Technische Daten
    • Vor Inbetriebnahme
    • Bedienung
    • Reinigung, Wartung und Ersatzteilbestellung
    • Entsorgung und Wiederverwertung
    • Lagerung
    • Anzeige Ladegerät

  • English

  • Français
    • Consignes de Sécurité
    • Description de L'appareil Et Volume de Livraison
    • Données Techniques
    • Utilisation Conforme À L'aff Ectation
    • Avant la Mise en Service
    • Commande
    • Mise Au Rebut Et Recyclage
    • Nettoyage, Maintenance Et Commande de Pièces de Rechange
    • Stockage
    • Affi Chage Chargeur

  • Español
    • Características Técnicas
    • Descripción del Aparato y Volumen de Entrega
    • Instrucciones de Seguridad
    • Uso Adecuado
    • Antes de la Puesta en Marcha
    • Manejo
    • Almacenamiento
    • Eliminación y Reciclaje
    • Mantenimiento, Limpieza y Pedido de Piezas de Repuesto
    • Indicación Cargador

  • Русский
    • Использование В Соответствии С Предназначением
    • Состав Устройства И Состав Упаковки
    • Указания По Технике Безопасности
    • Технические Данные
    • Обращение С Устройством
    • Перед Вводом В Эксплуатацию
    • Очистка, Техобслуживание И Заказ Запасных Деталей
    • Утилизация И Вторичное Использование
    • Хранение
    • Индикаторы Зарядного Устройства
