Milescraft JointCrafter 1310M Manual

DRILL

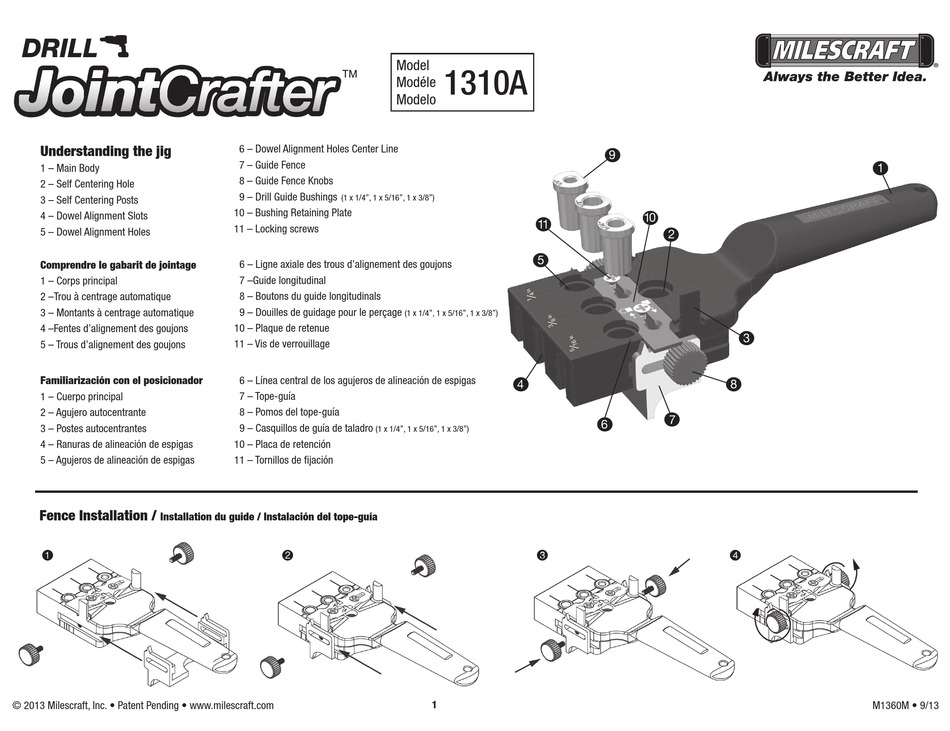

Understanding the jig
1 – Main Body
2 – Self Centering Hole
3 – Self Centering Posts
4 – Dowel Alignment Slots
5 – Dowel Alignment Holes
Comprendre le gabarit de jointage
1 – Corps principal
2 –Trou à centrage automatique
3 – Montants à centrage automatique
4 –Fentes d'alignement des goujons
5 – Trous d'alignement des goujons
Familiarización con el posicionador
1 – Cuerpo principal
2 – Agujero autocentrante
3 – Postes autocentrantes
4 – Ranuras de alineación de espigas
5 – Agujeros de alineación de espigas
Fence Installation /
Installation du guide / Instalación del tope-guía
1
© 2013 Milescraft, Inc. • Patent Pending • www.milescraft.com © 2013 Milescraft, Inc. • Patent Pending • www.milescraft.com
Model
Modéle
Modelo
6 – Dowel Alignment Holes Center Line
7 – Guide Fence
8 – Guide Fence Knobs
9 – Drill Guide Bushings
(1 x 1/4", 1 x 5/16", 1 x 3/8")
10 – Bushing Retaining Plate
11 – Locking screws
6 – Ligne axiale des trous d'alignement des goujons
7 –Guide longitudinal
8 – Boutons du guide longitudinals
9 – Douilles de guidage pour le perçage
(1 x 1/4", 1 x 5/16", 1 x 3/8")
10 – Plaque de retenue
11 – Vis de verrouillage
6 – Línea central de los agujeros de alineación de espigas
7 – Tope-guía
8 – Pomos del tope-guía
9 – Casquillos de guía de taladro
(1 x 1/4", 1 x 5/16", 1 x 3/8")
10 – Placa de retención
11 – Tornillos de fijación
2
1310A
9
11
5
4
6
3
1
10
2
3
8
7
4
1
M1360M • 9/13
