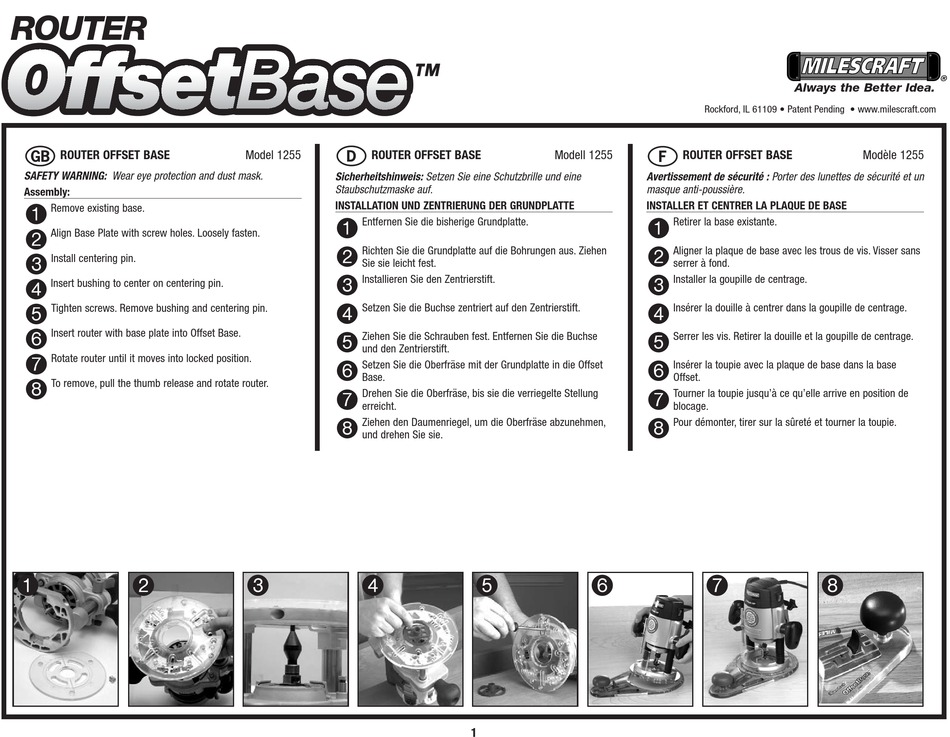

Milescraft Offset Base 1255 Quick Start Manual

ROUTER
ROUTER OFFSET BASE
SAFETY WARNING: Wear eye protection and dust mask.
Assembly:
1 Remove existing base.
OffsetBase
2 Align Base Plate with screw holes. Loosely fasten.
3 Install centering pin.
4 Insert bushing to center on centering pin.
5 Tighten screws. Remove bushing and centering pin.
6 Insert router with base plate into Offset Base.
7 Rotate router until it moves into locked position.
8 To remove, pull the thumb release and rotate router.
1 2
Model 1255 ROUTER OFFSET BASE
Sicherheitshinweis: Setzen Sie eine Schutzbrille und eine
Staubschutzmaske auf.
INSTALLATION UND ZENTRIERUNG DER GRUNDPLATTE
1 Entfernen Sie die bisherige Grundplatte.
2 Richten Sie die Grundplatte auf die Bohrungen aus. Ziehen
Sie sie leicht fest.
3 Installieren Sie den Zentrierstift.
4 Setzen Sie die Buchse zentriert auf den Zentrierstift.
5 Ziehen Sie die Schrauben fest. Entfernen Sie die Buchse
und den Zentrierstift.
6 Setzen Sie die Oberfräse mit der Grundplatte in die Offset
Base.
7 Drehen Sie die Oberfräse, bis sie die verriegelte Stellung
erreicht.
8 Ziehen den Daumenriegel, um die Oberfräse abzunehmen,
und drehen Sie sie.
3 4
Modell 1255
Avertissement de sécurité : Porter des lunettes de sécurité et un
masque anti-poussière.
INSTALLER ET CENTRER LA PLAQUE DE BASE
1
2
3
4
5
6
7
8
5 6
1
Always the Better Idea.
Rockford, IL 61109 • Patent Pending • www.milescraft.com
ROUTER OFFSET BASE
Retirer la base existante.
Aligner la plaque de base avec les trous de vis. Visser sans
serrer à fond.
Installer la goupille de centrage.
Insérer la douille à centrer dans la goupille de centrage.
Serrer les vis. Retirer la douille et la goupille de centrage.
Insérer la toupie avec la plaque de base dans la base
Offset.
Tourner la toupie jusqu'à ce qu'elle arrive en position de
blocage.
Pour démonter, tirer sur la sûreté et tourner la toupie.
7 8
Modèle 1255
