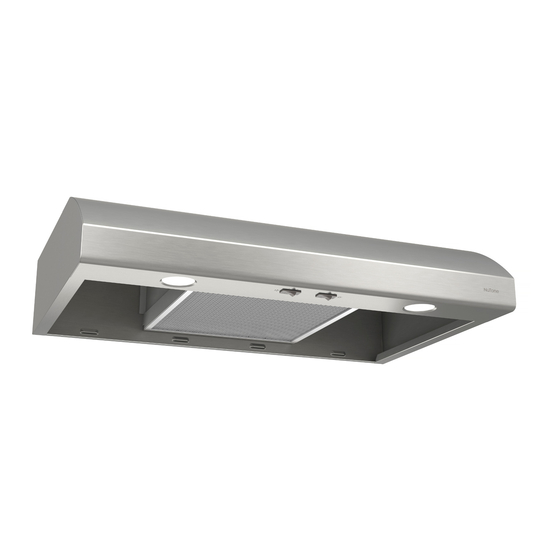

RANGE HOOD
Series: AHSA1
INSTALLATION, USE
AND CARE MANUAL
Serial number:
99045658-002G

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AHSA1 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for NuTone AHSA1 Series

Summary of Contents for NuTone AHSA1 Series

  • Page 1 WWW.BROAN-NUTONE.COM RANGE HOOD Series: AHSA1 INSTALLATION, USE AND CARE MANUAL Serial number: 99045658-002G...

  • Page 2: Table Of Contents

    Safety ....... . . 3-4 Operation ....... .5 Cleaning and Maintenance .
  • Page 3 READ AND SAVE THESE INSTRUCTIONS Intended for domestic cooking only INSTALLER: LEAVE THIS MANUAL WITH HOMEOWNER. Register your range hood online at www.broan-nutone.com WARNING TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING: • Use this unit only in the manner intended by the manufacturer. If you have questions, contact the manufacturer at the address or telephone number listed in the warranty.
  • Page 4 WARNING TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE: a) Never leave surface units unattended at high settings. Boilovers cause smoking and greasy spillovers that may ignite. Heat oils slowly on low or medium settings. b) Always turn hood ON when cooking at high heat or when flambeing food (i.e.: Crêpes Suzette, Cherries Jubilee, Peppercorn Beef Flambé).

  • Page 5: Operation

    Operation Always turn your hood on before you begin cooking to establish an air flow in the kitchen. Let the blower run for a few minutes to clear the air after you turn off the range. This will help keep the whole kitchen cleaner and fresher. Operate the hood as follows: FAN SWITCH LIGHT SWITCH...

  • Page 6: Cleaning And Maintenance

    Cleaning and Maintenance Proper maintenance of the Range Hood will assure proper performance of the unit. MOTOR The motor is permanently lubricated and never needs oiling. If the motor bearings make excessive or unusual noise, replace the motor with the exact service motor. The fan blade should also be replaced.

  • Page 7: Installation

    For ADA compliance installation guidelines, please type the model number into our website. Recommended Tools and Accessories for Installation • Measuring tape • Phillips screwdriver no. 2 • Flat blade screwdriver (to open knockout holes) • Drill and 1½” hole saw (to cut electrical access hole) •...
  • Page 8 Contents Before proceeding to the installation, check the contents of the box. If items are missing or damaged, contact the manufacturer. Make sure that the following items are included: (1) G REASE ILTER (2) S HIELDED ALOGEN ULBS (50W, GU10) IND INSIDE OF HOOD IND INSIDE OF HOOD...

  • Page 9: Prepare The Hood

    Prepare the Hood 1 ] If present, remove all protective polyfilm from the hood and/or parts. 2 ] Using the tab, remove the grease filter from the hood by pushing it down and tilting filter out. 3 ] Remove both screws holding damper assembly to hood. Remove parts bag included with the hood (captured behind the damper assembly).
  • Page 10 5 ] Remove 7” Round Duct Plate from top/back of hood (see illustration below). 7” ROUND DUCT PLATE 2 SCREWS 6 ] Remove Electrical Power Cable Knockout from top (vertical exhaust) or back (horizontal exhaust) of hood. Install an appropriate strain relief, 1/2” diameter (not included). ELECTRICAL POWER CABLE KNOCKOUT...
  • Page 11 DUCTED INSTALLATION ONLY 8 ] Remove 3¼” x 10” vertical, 3¼” x 10” horizontal, or 7-inch round knockout plate as appropriate for your ducting method (see F 1 A and 1 B). IGURES IGURE IGURE 7” ROUND KNOCKOUT PLATE ( ALSO REMOVE VERTICAL KNOCKOUT PLATE 3¼”...

  • Page 12: Prepare The Hood Location

    Prepare the Hood Location 1 ] Use the proper diagram below for placement of ductwork and electrical cutout in cabinet or wall. For a non-ducted installation, DO NOT cut a duct access hole, only cut the hole for electrical wiring. 3¼"...

  • Page 13: Install The Hood

    Install the Hood 1 ] Run house power cable between service panel and hood location. Run the house power cable into the hood through the strain relief previously installed in step 6 on page 10. 2 ] Hang hood from (4) mounting screws previously installed. Slide hood back towards wall until mounting screw heads are engaged in narrow end of keyhole slots in top of hood.

  • Page 14: Connect The Wiring

    Connect the Wiring WARNING Risk of electric shock. Electrical wiring must be done by qualifi ed personnel in accordance with all applicable codes and standards. Before connecting wires, switch power off at service panel and lock service disconnecting means to prevent power from being switched on accidentally.

  • Page 15: Light Bulbs

    Light Bulbs This range hood requires two shielded halogen bulbs (120 V, 50 W max., MR16 or PAR16 with GU10 base), included. WARNING Do not touch lamps during or soon after operation. Burns may occur. In order to prevent the risk of personal injury, only install shielded halogen lamps. Also, never install a cool beam, a dichroic lamp, a lamp not suitable for use in recessed luminaires or identified for use in enclosed fixtures.
  • Page 17 EPAIRS In order to ensure your unit remains in good working condition, you must use Broan-NuTone LLC genuine replacement parts only. Broan-NuTone LLC genuine replacement parts are specially designed for each unit and are manufactured to comply with all the applicable certification standards and maintain a high standard of safety.

  • Page 18: Warranty

    Limited Warranty Warranty Period and Exclusions: Broan-NuTone LLC (the “Company”) warrants to the original consumer purchaser of its product (“you”) that the product (the “Product”) will be free from material defects in the Product or its workmanship for a period of one (1) year from the date of original purchase (or such longer period as may be required by applicable law).
  • Page 19 WWW.BROAN-NUTONE.COM CAMPANA DE COCINA Serie: AHSA1 MANUAL DE INSTALACIÓN, USO Y CUIDADO Número de serie: 99045658-002G...
  • Page 20 Seguridad ......3-4 Funcionamiento ......5 Limpieza y mantenimiento .
  • Page 21 LEA ESTAS INSTRUCCIONNES Y GUÁRDELAS Exclusivamente para cocinas domésticas INSTALADOR: ENTREGUE ESTE MANUAL AL PROPIETARIO. Registre su campana de cocina en línea en www.broan-nutone.com ADVERTENCIA PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA O LESIÓN CORPORAL, RESPETE LAS SIGUIENTES INDICACIONE: •...
  • Page 22 ADVERTENCIA PARA REDUCIR EL RIESGO DE QUE ARDA LA GRASA EN LA PARTE SUPERIOR DE LA COCINA: No deje nunca recipientes de cocina a fuego vivo sin vigilancia. Los desbordamientos producen humo y derrames grasientos que pueden inflamarse. Caliente el aceite despacio, a fuego lento o mediano. Ponga en marcha siempre la campana extractora al cocinar a temperaturas elevadas o al cocinar alimentos flameados (crepas Suzette, cerezas jubilee, res con pimienta flambeada).

  • Page 23: Funcionamiento

    Funcionamiento Ponga la campana en marcha siempre antes de empezar a cocinar para crear una corriente de aire en la cocina. Deje funcionar el ventilador impelente varios minutos para limpiar el aire cuando ya haya apagado la cocina. De este modo, la cocina estará más limpia y despejada. La campana funciona así: INTERRUPTOR INTERRUPTOR...

  • Page 24: Limpieza Y Mantenimiento

    Limpieza y mantenimiento El mantenimiento adecuado de la campana permitirá que funcione correctamente. MOTOR El motor está lubricado permanentemente y no necesita engrase nunca. Si los rodamientos del motor hacen un ruido excesivo o no habitual, sustituya el motor por otro idéntico. También se debería sustituir la hélice.

  • Page 25: Instalación

    Para las directrices de instalación conforme a la ADA, por favor, ingrese su número de modelo en nuestro sitio web. Herramientas y accesorios recomendados para la instalación • Cinta métrica • Destornillador Phillips n.° 2 • Destornillador de punta plana (para abrir los orificios punzonados) •...
  • Page 26 Contenido Antes empezar la instalación, verifique el contenido de la caja. Si faltan elementos o hay elementos dañados, póngase en contacto con el fabricante. Compruebe que estén en la caja los siguientes elementos: (1) F ILTRO DE GRASA BOMBILLAS HALÓGENAS 50 W, GU10 CON PANTALLA E ENCUENTRA DENTRO DE LA CAMPANA...

  • Page 27: Prepare La Campana

    Prepare la campana 1 ] De haberla, retire de la campana y de todas las piezas la película protectora. 2 ] Use la pestaña para retirar de la campana el filtro de grasa empujando hacia abajo e inclinando el filtro hacia fuera. 3 ] Retire ambos tornillos que sujetan el conjunto de la clapeta a la campana.
  • Page 28 5 ] Retire la placa para conducto redondo de 7” de la parte superior trasera de la campana (véase la ilustración de abajo. PLACA PARA CONDUCTO REDONDO DE 7” 2 TORNILLOS 6 ] Retire la parte punzonada para el cable de alimentación eléctrica desde la parte superior (salida vertical) o desde la parte trasera (salida horizontal) de la campana.
  • Page 29 INSTALACIÓN CON CONDUCTOS ÚNICAMENTE 8 ] Retire la placa punzonada vertical de 3¼” x 10” , la placa punzonada horizontal de 3¼” x 10” o la placa punzonada redonda de 7 pulgadas, según el modo de evacuación elegido (véanse las Figuras 1 A y 1 B). IGURA IGURA PLACA PUNZONADA...

  • Page 30: Prepare La Úbicación De La Campana

    Prepare la ubicación de la campana 1 ] Use el diagrama adecuado de abajo para colocar los conductos y la alimentación eléctrica en el armario o en la pared. Para una instalación sin conductos, NO corte el orificio de acceso al conducto; corte sólo el orificio para el cableado eléctrico. EVACUACIÓN VERTICAL TORNILLOS DE MONTAJE DE 3¼”...

  • Page 31: Instale La Campana

    Instale la campana 1 ] Lleve el cable de alimentación de la vivienda del tablero de servicio al lugar de la campana. Lleve el cable de alimentación de la vivienda a la campana a través de la descarga de presión instalada previamente en la etapa 6 en la página 10. 2 ] Cuelgue la campana de los cuatro (4) tornillos de montaje instalados previamente.

  • Page 32: Conecte El Cableado

    Conecte el cableado ADVERTENCIA Riesgo de descarga eléctrica. El cableado eléctrico debe hacerlo personal cualifi cado de acuerdo con los códigos y normas aplicables. Antes de conectar los hilos, corte la corriente en el tablero de servicio y bloquee éste para evitar que se ponga en marcha accidentalmente. HILO DE TIERRA DEL MOTOR...

  • Page 33: Bombillas

    Bombillas Este campana debe utilizar dos bombillas halógenas con pantalla de 120 V, 50 W máx., MR16 o PAR16 con base GU10 (incluidas). ADVERTENCIA No toque las bombillas mientras funcionen o poco después de que hayan dejado de funcionar. Podría quemarse. Para prevenir riesgos de daños personales, instale sólo bombillas halógenas con pantalla.
  • Page 34 16 16...
  • Page 35 Para que el aparato esté en buenas condiciones, use sólo repuestos genuinos Broan-NuTone LLC. Los repuestos genuinos Broan-NuTone LLC están diseñados especialmente para cada unidad y han sido fabricados para responder a las normas de certificación aplicables y mantener un alto nivel de seguridad. Los repuestos de otros fabricantes pueden dañar seriamente el aparato y reducir drásticamente su nivel de rendimiento, lo cual podría causar una falla prematura.

  • Page 36: Garantía

    Garantía limitada Periodo y exclusiones de la garantía: Broan-NuTone LLC (la “Compañía”) garantiza al consumidor comprador original de su producto (“usted”) que el producto (el “Producto”) estará libre de defectos en materiales o en mano de obra, por un periodo de un (1) año a partir de la fecha de compra original (o por un periodo mayor según sea requerido por la legislación aplicable).
