Overzicht

Opbouw en functie

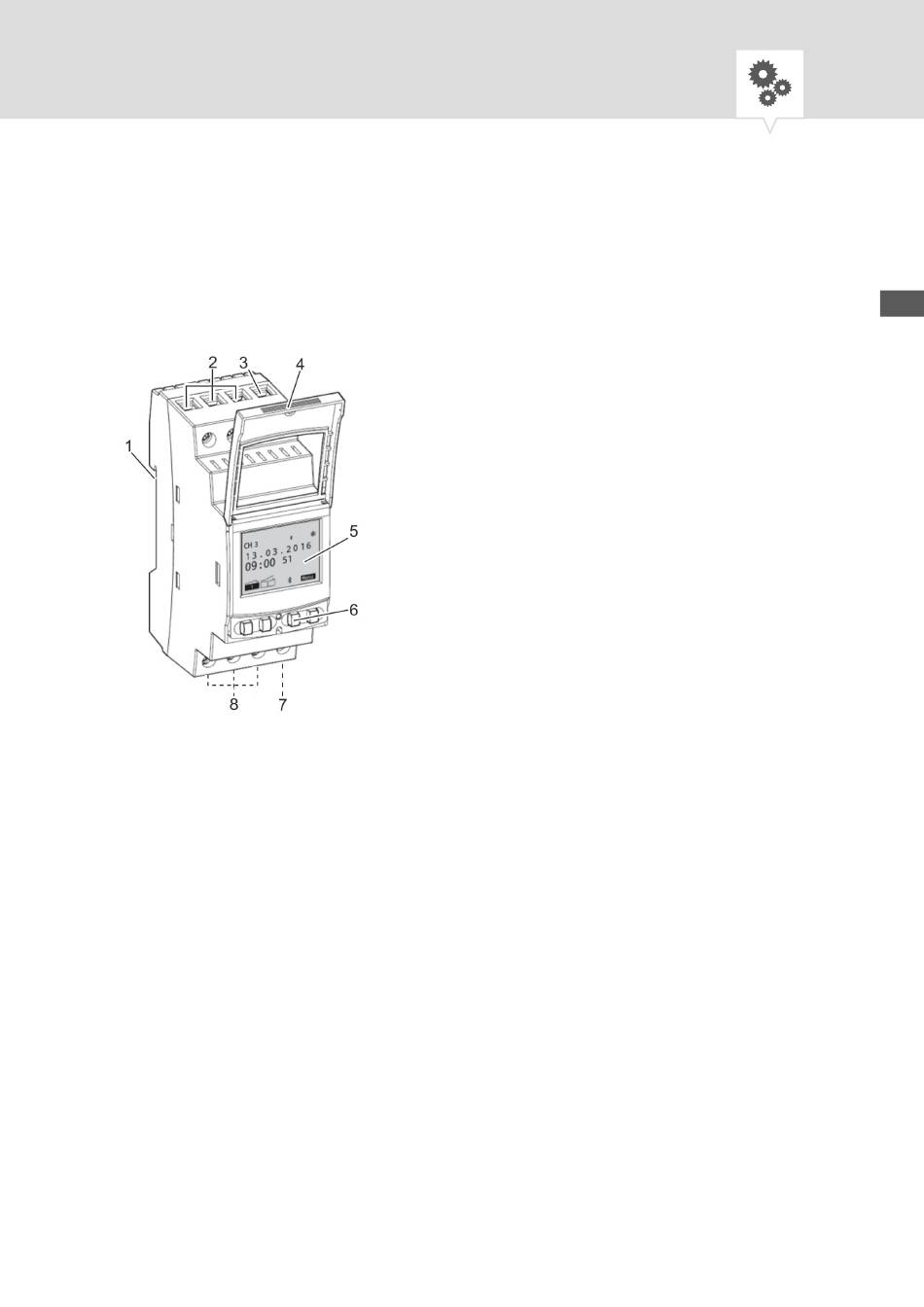

Afb. 1: Kanaaluitbreiding
1 Kliksysteem voor montage op DIN-rail
2 Aansluitklemmen voor kanaal 4, 6 of 8
3 Aansluitklem fase
4 Plombeerbare behuizing
5 Display
6 Bedientoetsen
7 Aansluitklem nulleider
8 Aansluitklemmen voor kanaal 3, 5 of 7
Functiebeschrijving
De kanaaluitbreiding heeft 2 kanalen en kan via een display (Afb. 1/5) met 4 bedientoetsen (Afb. 1/6)
worden bediend. De frequentie van het radiosignaal ligt bij 2,4 GHz en het maximale zendvermogen
bedraagt 1,8 mW.
De verdeelkast-schakelklok heeft 2 kanalen beschikbaar: Kanaal 1/2. Aanvullend kunnen tot 3 kanaaluit-
breidingen met de verdeelkast-schakelklok worden verbonden de volgende kanalen beschikbaar maken:
Kanaal 3/4, kanaal 5/6, kanaal 7/8.
