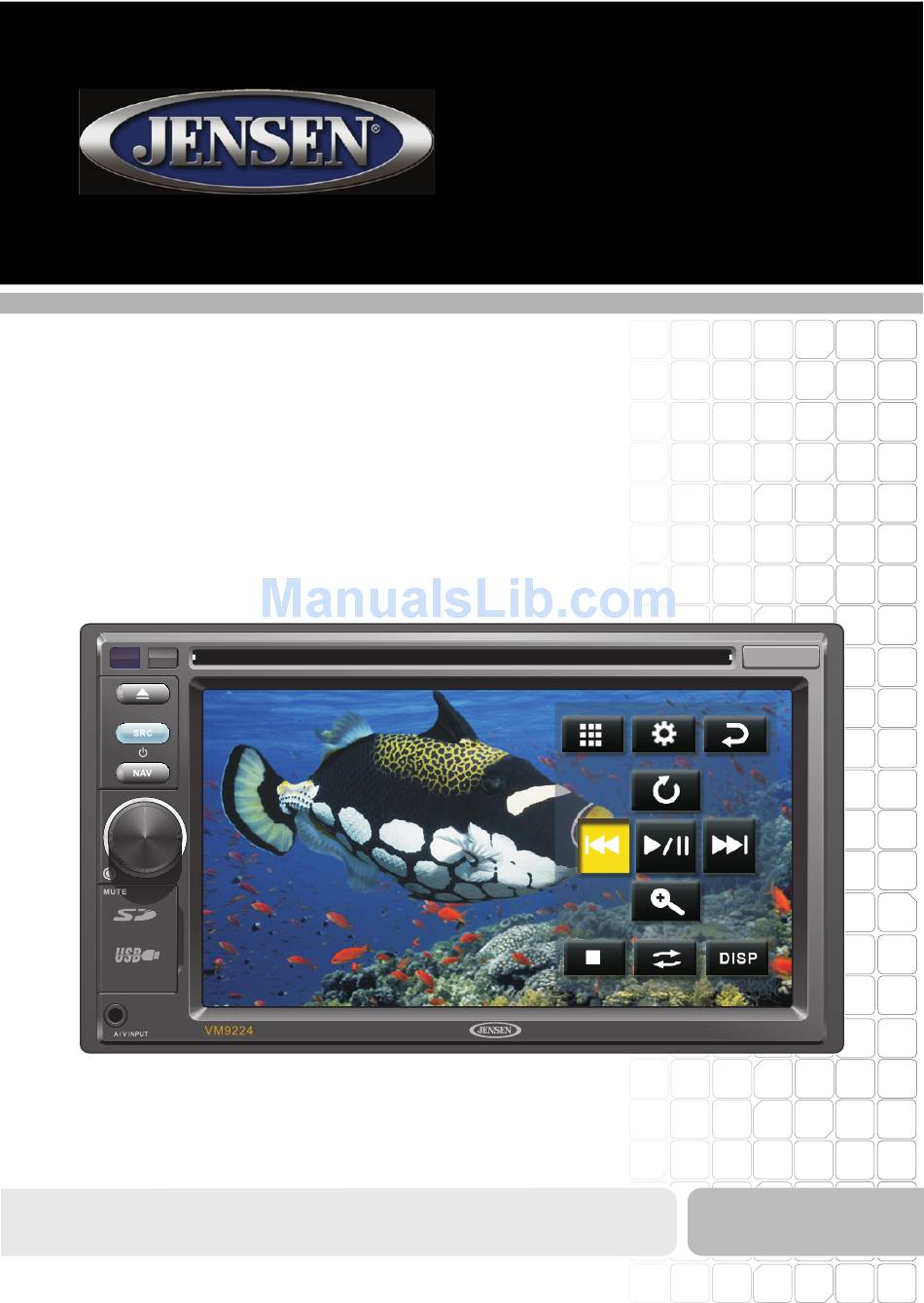

VM9224
Operating Instructions
EJECT
160
watts peak
40W x 4

Advertisement

Chapters

loading

Related Manuals for Audiovox VM9224

Summary of Contents for Audiovox VM9224

  • Page 1 VM9224 Operating Instructions EJECT watts peak 40W x 4...

  • Page 2: Table Of Contents

    Thank you for choosing a Jensen product. We hope you will find the instructions in this owner’s manual clear and easy to follow. If you take a few minutes to look through it, you’ll learn how to use all the features of your new Jensen VM9224 Mobile Multimedia Receiver for maximum enjoyment.
  • Page 3 VM9224...

  • Page 4: Features

    VM9224 FEATURES Congratulations on your purchase of the Jensen VM9224 Mobile Multimedia Receiver. It’s a good idea to read all of the instructions before beginning the installation. We recommend having your Jensen VM9224 installed by a reputable installation shop. •...

  • Page 5: Optional Equipment

    See “Bluetooth Operation” on page 47. • Rear Camera The VM9224 is "camera ready." Before accessing any camera features, you must purchase and install a rear video camera. Once the rear camera is connected and operating properly, the CAMERA source mode will become active.
  • Page 6 VM9224 WARNING! Never install this unit where operation and viewing could interfere with safe driving conditions. WARNING! To reduce the risk of a traffic accident (except when using for rear view video camera) never use the video display function while driving the vehicle.

  • Page 7: Controls And Indicators

    VM9224 CONTROLS AND INDICATORS 1. Disc Slot 2. IR Remote Control Receiver 3. EJECT Press to eject a disc. Press and hold to reset core mechanism position. 4. SRC Press to turn the unit on. Press and hold to turn the unit off.
  • Page 8 VM9224 EJECT MUTE OPEN...

  • Page 9: Remote Control

    REMOTE CONTROL See Table 1 for remote control functions. iPod MUSIC PHOTO VIDEO VM9224...
  • Page 10 VM9224...
  • Page 11 A to time frame B Repeats playback of current chapter Selects Selects playing playing mode mode VM9224 CD/MP3/ iPod USB/SD Selects Photo mode Selects Music mode Toggles on/ Toggles on/ off audio off audio output output...
  • Page 12 VM9224 Table 1: Remote Control Functions Button Name DISP/ Displays CLEAR playing information Delete entry or move backwards to correct error in Direct Access mode PRE- SET /\ PRE- SET \/ ANGLE 13 Plays back disc in dif- ferent angle for a scene >>...
  • Page 13 No function No function No function No function Selects dis- play mode: FULL or NORMAL 1-6 selects preset for current band VM9224 CD/MP3/ iPod USB/SD Selects the Selects the next track next track for playback for playback Stops play- back...
  • Page 14 VM9224 Table 1: Remote Control Functions Button Name ||> / Press BAND repeatedly for slow motion for- ward/back- ward SETUP Displays Setup menu Accesses equalizer menu Plays all chapters in random order EJECT Ejects disc Function TUNER Press Selects FM/...

  • Page 15: Aspect Ratio

    4 to 3 ratio of horizontal to vertical, leaving a blank area on the right and left sides of the display. STANDBY Screen becomes black. Touch screen to resume. Table 2: Video Output Modes Video Output Modes RGB Mode RGB Mode CVBS Mode VM9224...

  • Page 16: Parking Brake Inhibit

    VM9224 Parking Brake Inhibit When the pink "Parking" wire is connected to the vehicle Parking Brake circuit, the front TFT monitor will display video when the Parking Brake is engaged. (When the pink wire is grounded via the Parking Brake circuit, video will be...

  • Page 17: Operating Instructions

    MENU. To access the SOURCE MENU, touch the top left corner of the screen or press the SRC button on the front panel (4) or remote control (8). RADIO RADIO button (4) on the remote SOURCE MENU DISC USB1 USB2 CAMERA VM9224...

  • Page 18: Volume Adjustment

    VM9224 Touch the RADIO, DISC, USB1, USB2, SD, BT, NAV, AUX or CAMERA button to select the corresponding source. NOTE: If an iPod is attached to a USB1 port, “IPOD” appears instead of the text “USB1.” External Devices External peripheral devices, including a game console, camcorder, navigation unit, iPod, Zune, etc.

  • Page 19: Audio Control Menu

    NOTE: The EQ mode will automatically change to “USER” when individual audio functions are adjusted. Table 3: Audio Adjustments Adjustable Range User Acoustic Urban Rave Latin Dance Hip Hop Rock -14 to +14 -14 to +14 -14 to +14 -14 to 0 Grid Grid VM9224...

  • Page 20: System Reset

    Steering Wheel Control (SWC) The VM9224 is compatible with the PAC (Pacific Accessory Corporation) steering wheel control adapter SWI-PS. A 3.5mm female connector (labeled “SWC Interface”) on the back of the head unit allows connectivity to the PAC adapter.

  • Page 21: Setup Menu

    >/|| button (18) on the remote control. A submenu appears in a second row with the selected option highlighted in blue. SETUP MENU General Language Audio Clock Mode 12Hr Clock 04 : 31 Tuner Region Beep DIRECTION BUTTONS VM9224 05:33 AM Back...
  • Page 22 VM9224 3. Select a new value by using the touchscreen or pressing the >> or << buttons (14, 22) on the remote control. 4. Use the touchscreen or press the >/|| button (18) on the remote control to confirm setup.
  • Page 23 Loudness Turn bass boost on/off Sub- Turn the subwoofer on/off. woofer Sub Filter 80Hz Selecting a crossover frequency sets a cut-off frequency of the subwoofer's LPF (low-pass filter). 120Hz 160Hz RDS Sub-menu Features Setting Options Function Function Function VM9224...
  • Page 24 VM9224 Bluetooth Sub-menu Features Setting Options Bluetooth Disable Bluetooth function. Enable Bluetooth function. Connect Manual Connect the last active mobile phone by touching the CON- NECT icon when disconnected. Auto Automatically connect when your paired phone is in range. Auto Manual Manually answer calls by touching the “call”...
  • Page 25 Aux In source). If the monitor is in display mode, the monitor automatically switches to CAMERA mode upon reverse driving. When the reverse driving stops, the monitor return to its original input mode. Function VM9224...

  • Page 26: Exiting The System Setup Menu

    VM9224 P.VOL Sub-menu Features Setting Options Source RADIO Choose a source for which you would like to increase the rel- ative volume (LEVEL). DISC USB1 USB2 CAMERA Level Increase relative volume for specified source up to 6 deci- bels. TS Cal (Screen Calibration) To access the “Screen Calibration”...

  • Page 27: Tuner Operation

    11. |<<: Touch to seek backward 12. >>|: Touch to seek forward 13. <<: Touch to tune backward one step 14. >>: Touch to tune forward one step 15. BAND: Touch to change between AM/FM bands FM-1 P1 87.5 MHz BAND VM9224 01:02 PM...

  • Page 28: Seek Tuning

    VM9224 16. 1/2: Touch to view a second screen of menu choices : Touch to view the SOURCE MENU and select a new playback source 18. MEM: View screen used to enter current channel into preset memory : Touch to view the SETUP menu 20.

  • Page 29: Direct Tuning

    (or touch Exit to cancel and close the menu). The preset number and station appears highlighted. button or press the GOTO button FM: _ _ _ . _ MHz Exit Enter Clear Preset: _ E x i t VM9224...
  • Page 30 VM9224 Recalling a Station 1. Select a band (if needed). 2. Touch an on-screen preset button (6) to select the corresponding stored station. Auto Store/Preview Scan (AS/PS) Auto Store (AS) To select six strong stations and store them in the current band: 1.

  • Page 31: Dvd/Vcd Video Operation

    VM9224 DVD/VCD VIDEO OPERATION NOTE: When properly installed, DVD video cannot be displayed on the main TFT screen unless the parking brake is applied. If you attempt to play a DVD while the vehicle is moving, the TFT screen displays “PARKING”...

  • Page 32: Controlling Playback

    VM9224 Controlling Playback To access the on-screen controls, touch the bottom 1/3 of the screen while a DVD is playing. Touch the 1/2 button to view a second page of controls Stopping Playback Touch the stop button ( ) on the screen or press the ||>/BAND button (20) on the remote control to stop DVD play.

  • Page 33: Accessing The Dvd Menu

    1. Press the GOTO button (21) on remote control to access the “Search” screen. 2. Press the >> or << buttons (14, 22) on the remote control to select a category. VM9224...
  • Page 34 VM9224 • For DVD mode, you can choose Time or Title/Chapter search. Search Title Chapter Time • For VCD mode, press the GOTO button to choose between Time search. Search Time 3. Enter a time into the field using the numeric keypad (29) on the remote control.
  • Page 35 NOTE: During VCD playback, press the AUDIO button (5) on the remote control to choose between Left Channel, Right Channel, and Stereo. button on screen control to Chapter: _ _ Exit Enter Clear VM9224...

  • Page 36: Playback Information

    VM9224 PBC - Play Back Control (VCD Only) For VCDs with play back functionality, play back control (PBC) provides additional controls for VCD playback. Press the MENU button (1) on the remote control to toggle the PBC function “On”/”Off”. Once PBC is on, playback starts from track one of the play list.
  • Page 37 • Region 4: Australia, New Zealand, Middle and South America, South Pacific Ocean Islands/Oceania • Region 5: Russia, Mongolia, India, Middle Asia, Eastern Europe, North Korea, North Africa, North-West Asia • Region 6: Mainland China • ALL: All regions Table 5: Disc Symbols Meaning VM9224...

  • Page 38: Dvd/Cd Audio Operation

    Instructions for TFT control and Insert/Eject are the same for DVD and CD operation. Please see the DVD/Disc Video Operation section for information about these topics. The VM9224 will play music or other audio files from the following disc media: • CD-DA •...
  • Page 39 While disc play is stopped, touch the (33) on the remote control to play the tracks on the disc in a random, shuffled order. Press the (RDM) button again to cancel Random Play mode. button on screen or the RDM button VM9224...

  • Page 40: Direct Track Entry

    VM9224 NOTE: CD-R and CD-RW will not play unless the recording session is finalized. Fast Forward Touch the >> button on screen or press the >> button (14) on the remote control to fast forward. Keep pressing and releasing the button to increase the rate from “x2”...

  • Page 41: Mp3/Wma Operation

    You may be able to set the order in which MP3/WMA files are to be played by writing them onto a medium such as a CD-R with their file names beginning with play sequence numbers such as "01" to "99". VM9224...
  • Page 42 For example, a medium with the following folder/file hierarchy is subject to Folder Search, File Search or Folder Select, as shown below. The VM9224 player will only recognize three folder levels and does not display folders containing only other folders. In the example above, the unit will display folders 3, 4, 6, and 8, but not 2 and 7 since they do not contain any tracks directly.
  • Page 43 9. |<<: Touch to move to previous track ROOT 2/10 00:00:23 Cherry Poppin Dad Chris Isaak - Baby Crazy Town - Butt Phish - Birds Of A Phish - Bouncin' R Phish - Freebird (L DIR - DIR - DIR + VM9224 01:02 PM DIR +...
  • Page 44 VM9224 10. >>: Touch to Fast Forward x2, x4, x8, x20 11. <<: Touch to Fast Backward x2, x4, x8, x20 12. DIR -: Touch to view the previous folder 13. DIR +: Touch to view the next folder : Touch to access the direct entry screen : Touch to view the SETUP menu 16.
  • Page 45 VM9224 Repeat Playback Press the RPT button (7) on the remote control to alter repeat mode according to the following: Repeat Single, Folder Repeat, Repeat Off. NOTE: CD-R and CD-RW will not play unless the recording session is finalized. Direct Track Entry...

  • Page 46: Ipod Operation

    VM9224 iPod OPERATION NOTE: Be sure your iPod has the latest Apple firmware installed to avoid connectivity issues. Accessing iPod Mode This unit is Made for iPod. You can control your iPod via touch screen to access Playlist, Artist, Album, Songs, etc. Supported models include, but are not limited to, the following: •...

  • Page 47: Controlling Your Ipod

    Use the touch screen or press the >/|| button (18) on the remote control to select the highlighted menu option. • Press the >> button (14) on the remote control or touch the MENU button on screen, to return to the previous menu. Menu Remote Control AUDIO SUBTITLE ANGLE VM9224...
  • Page 48 VM9224 During music playback, the following screen is displayed: iPod2 ALBUM ART • To return to the iPod music menu from the album art screen, press • To return to the Video or Photo menu while viewing video or photo, touch the screen.
  • Page 49 VM9224 NOTE: To transmit the video from your iPod to the VM9224 screen, you must set the following options through the iPod video settings menu: TV Out = On, TV Signal = NTSC, and Widescreen = On. NOTE: After disconnecting your iPod, the VM9224 will always return to...

  • Page 50: Bluetooth Operation

    Corp., Toshiba and IBM in 1998, and it is currently developed by nearly 2,000 companies worldwide. The Bluetooth word mark and logos are owned by the Bluetooth SIG, Inc. and any use of such marks by Audiovox Corporation is under license. Other trademarks and trade names are those of their respective owners.
  • Page 51 • Some mobile phones (like Sony Ericsson) may have a "Power Saving Mode" option. PLEASE DO NOT use the power saving mode with the VM9224. • Before accepting or making a call, make sure your mobile phone's “Bluetooth function” is turned on.
  • Page 52 VM9224 1. Current connection status/device connected 2. Current time 3. Bluetooth menu 4. Current operation status 5. Toggle Music/Phone menu 6. Transfer active call back to handset 7. Pair your Bluetooth phone (first time use) 8. Exit call listing display 9.

  • Page 53: Managing Incoming Calls

    Pairing Code field under the Bluetooth SETUP menu. The default pairing code for many phones is “0000”. The default code for the VM9224 is “1234”. See “Bluetooth Sub-menu Features” on page 21 for instructions on entering the pairing code.

  • Page 54: Making An Outgoing Call

    VM9224 NOTE: The TALK button on the BTM10 can be used to answer calls or hang up. For best reception, speak loudly and clearly. To end the conversation, press the call duration for 3 seconds, and then return to the previous mode.

  • Page 55: Call Transfer

    3. Touch to highlight the number you want to dial and then touch the button. button. The TFT will display “Cannot get button. The TFT will display “Cannot get dialed VM9224 button.

  • Page 56: Bluetooth Setup

    3. Touch the area to the right of “Connect” to select “Auto”. Advanced Audio Distribution Profile (A2DP) The VM9224 allows you to play back audio files from your phone, PDA or personal music player using a Bluetooth connection. Before using an audio player, it may be necessary to enter a PIN code into the unit.

  • Page 57: Troubleshooting

    Insulate all speaker wiring connections Use original copy Connect proper speakers Check speaker contact Check wiring and correct Check wiring and correct Stop vehicle in safe place and apply parking brake Change setup to accommodate disc Check wiring and correct VM9224 Corrective Action...
  • Page 58 VM9224 Problem Prolonged Improper aspect ratio image or setup improper height/width ratio display TUNER Weak station Auto antenna is not fully searching extended Auto antenna not properly connected LOCAL function is acti- vated Cannot insert Disc already inside unit disc...

  • Page 59: Error Messages

    Table 7: Error Messages Cause Clean disc with soft cloth Insert disc with label side up Insert disc Clean disc with soft cloth Insert disc with label side up Press EJECT key for 5 seconds to reset loading mechanism VM9224 Corrective Action...

  • Page 60: Care And Maintenance

    VM9224 Care and Maintenance 1. Use only a clean silicone cloth and neutral detergent to clean the front panel or monitor. A rough cloth and non-neutral detergent (such as alco- hol) may result in scratching or discoloration. 2. Do not get water or cleaning fluids on the unit.

  • Page 61: Specifications

    VM9224 SPECIFICATIONS DVD/CD Player Compatible Disc Media: DVD + R / RW (Single and Dual Layer) and CD-R / Compatible Media Formats: CD-DA, MP3, WMA, VCD, SVCD, Xvid, AVI, MPEG1 / 2 Signal to Noise Ratio: >95dBA Dynamic Range: >95dB Frequency Response: 20Hz to 20 kHz, -3dB Channel Separation: >...
  • Page 62 VM9224 Fuse: 15-amp, mini ATM type DIN chassis dimensions: 7" X 7" X 4" (178mm x 178mm x 50mm) CEA Power Ratings Power Output: 13 Watts RMS x 4 channels into 4-Ohms @ < 1% THD+N Signal to Noise Ratio: 70dBA below reference (Reference: 1 Watt, 4-Ohms) Frequency Response: 20 Hz - 20 kHz, -3dB.
  • Page 63 VM9224...
  • Page 64 Audiovox Electronics Corporation Hauppauge, NY 11788 Technical Assistance: 1-800-323-4815 www.jensen.com © 2010 Audiovox Ver. 020510 Printed in China...
  • Page 65 VM9224 Instruccionnes de Operación Instructions d’opération EJECT vatios el máximo watts maximim 40W x 4...
  • Page 66 Merci d'avoir choisi un produit Jensen. Nous espérons que vous allez trouver les instructions dans ce guide de propriétaire claires et faciles à suivre. Prenez quelques minutes à le consulter, vous apprendrez à utiliser toutes les fonctions de votre nouvelle radio Jensen VM9224 pour en tirer une jouissance maximum.
  • Page 67 VM9224...

  • Page 68: Características

    CARACTERÍSTICAS Felicitaciones por su compra del Jensen VM9224 Mobile Multimedia Receiver. Es una buena idea leer todas las instrucciones antes de comenzar la instalación. Recomendamos hacer instalar su Jensen VM9224 por un taller de instalación confiable. • Proporción Dimensional - Completa y Normal •...
  • Page 69 Equipo Opcional • NAV102 El VM9224 está "Listo para navegación." Antes de acceder a cualquier función de navegación, debe comprar e instalar el módulo de navegación (NAV102). Todas las instrucciones de instalación y uso se incluirán con el módulo de navegación.
  • Page 70 VM9224 ¡ADVERTENCIA! Nunca instale esta unidad donde la operación y la vista pudiera interferir con condiciones seguras de conducción. ¡ADVERTENCIA! Para reducir el riesgo de accidente de transito (excepto cuando usa la cámara de video de visión trasera) nunca use la función de mostrar video mientras conduce el vehículo.

  • Page 71: Controles E Indicadores

    VM9224 CONTROLES E INDICADORES 1. Ranura de Disco 2. Receptor IR de Control Remoto 3. EJECT Presione para expulsar el disco. Presione y mantenga para restaurar la posición central del mecanismo. 4. SRC Presione para encender la unidad. Presione y mantenga para apagar la unidad.
  • Page 72 VM9224 EJECT MUTE OPEN...

  • Page 73: Control Remoto

    CONTROL REMOTO Vea Table 1 para funciones de control remoto. iPod MUSIC PHOTO VIDEO VM9224...
  • Page 74 VM9224 Tabla 1: Remote Control Functions Botón Nombr MENÚ Ingresa al menú prin- cipal del disco TÍTUL Ingresa al menú Títu- los del disco MUTE Silencia la salida de audio acti- vado/des- activado POWE Cambia el encendido on/off AUDIO Cambia el...
  • Page 75 Avance rápido del contenido del disco Disminuye Disminuye el volumen el volumen Aumenta el Aumenta el volumen volumen VM9224 CD/MP3/ iPod USB/SD Selecciona el modo de Foto. Muestra Muestra infor- información mación de de reproduc- reproduc- ción ción...
  • Page 76 VM9224 Tabla 1: Remote Control Functions Botón Nombr |<< Selecciona el capítulo anterior para repro- ducción >/|| Pausa la reproduc- ción/inicia la reproduc- ción >>| Selecciona el capítulo siguiente para repro- ducción Detiene la reproduc- ción GOTO Abre la pan-...
  • Page 77 Muestra el menú de menú de preferen- preferen- cias cias Accede al Accede al menú de menú de ecualizador ecualizador VM9224 CD/MP3/ iPod USB/SD No utilizado No utilizado No utilizado No utilizado No utilizado No utilizado Accede Directa- mente la...
  • Page 78 VM9224 Tabla 1: Remote Control Functions Botón Nombr EJECT Expulsa el Disco Proporción de Aspecto Presione el botón WIDE (28) en el control remoto para ajustar la proporción de aspecto como sigue: Función SINTONIZA Expulsa el Expulsa el Disco Disco...
  • Page 79 TFT mostrará video sólo cuando el freno de estacionamiento está aplicado. (Cuando el cable rosa está a tierra vía el circuito de Freno de Estacionamiento, se mostrará el video.) Modos de Salida de Video Modo RGB Modo RGB Modo CVBS VM9224...

  • Page 80: Instrucciones De Funcionamiento

    VM9224 INSTRUCCIONES DE FUNCIONA- MIENTO Encendido / Apagado Presione el botón /SRC (4) en la unidad (o el botón en el control remoto) para encender la unidad. Los botones en el frente de la unidad se iluminan y el estado del modo actual aparece en el TFT (6).
  • Page 81 Seleccionar los modos de “AUX” o “AUX IN” (con el monitor cerrado) para acceder a los dispositivos auxiliares. Para información sobre los dispositivos USB, vea “Cómo insertar un Dispositivo USB o USB” on page 41. SOURCE MENU DISC USB1 USB2 CAMERA MUTE VM9224...

  • Page 82: Ajuste De Volumen

    VM9224 Ajuste de Volumen Subir/Bajar el Volumen Para aumentar o disminuir el nivel de volumen, gire el codificador giratorio (7) en el panel frontal o presione los botones VOL-/+ (15, 16) en el control remoto. Cuando el nivel de volumen alcanza “0” o “40”, suena un bip, indicando que se ha alcanzado los límites del ajuste.
  • Page 83 Tabla 3: Ajustes de Audio Rango Ajustable Usuario Acústica Urbano Rave Latino Dance Hip Hop Rock -14 a +14 -14 a +14 -14 a +14 -14 a 0 Grilla Grilla VM9224 [RESET] Button...
  • Page 84 VM9224 Control de Volante (SWC) El VM9224 es compatible con el adaptador SWI-PS de control de volante PAC (Pacific Accessory Corporation). Un conector hembra de 3.5mm (marcado “SWC Interface”) en la parte trasera de la unidad principal permite conectividad al adaptador PAC. Por favor refiérase a las instrucciones incluidas en el adaptador PAC para información detallada de instalación.

  • Page 85: Menú De Configuración

    Los dispositivos disponibles para ajustes bajo la opción de sub-menú resaltada aparecerán en el centro de la pantalla. en la pantalla para ingresar al menú SETUP MENU General Language Audio Clock Mode 12Hr Clock 04 : 31 Tuner Region Beep BOTONES DE DIRECCIONES VM9224 05:33 AM Back...
  • Page 86 VM9224 Cómo ajustar una función 1. Use la pantalla táctil para seleccionar la función a ser ajustada. 2. Ingrese el campo de opción para la función que desea ajustar usando la pantalla táctil o presionar el botón >/|| (18) en el control remoto. Aparece un submenú...
  • Page 87 • Espaciado de Frecuencia AM - 9KHz • Banda de Frecuencia AM - 531kHz~1602kHz • Espaciado de Frecuencia FM - 200kHz • Banda de Frecuencia FM -88.1MHz~107.9MHz Cuando está activado, Un tono bip audible confirma cada selección de función. Sin sonido bip VM9224...
  • Page 88 VM9224 Funciones de Sub-menú Idioma Si un DVD soporta más de 1 Subtítulo o Idioma de Audio, todos los idiomas están disponibles para la selección durante la reproducción. Si el idioma seleccionado no está soportado por el DVD, entonces es usado el idioma...
  • Page 89 Bluetooth a su teléfono móvil. No todos los teléfonos/dispositivos requieren un código de apareamiento. El código predeterminado es “0000” para muchos modelos. VM9224...
  • Page 90 VM9224 Funciones de Sub-menú Calificación El sistema de DVD tiene incorporado una función de bloqueo parental para evitar que personas no autorizadas vean un disco con contenido restringido. Como predeterminado, el sistema de calificación está desbloqueado. Una vez fijado, el bloqueo parental es liberado sólo al ingresar la contraseña correcta.
  • Page 91 Las señales de color están en el formato NTSC estándar. Las señales de color están en el formato PAL estándar. Auto La señal de color cambia automáticamente basada en la señal de entrada de video actual - NTSC o PAL. Función VM9224 Función en una...
  • Page 92 VM9224 mantenga la cruz por un segundo hasta que se mueva al cuadrante siguiente. Continúe con cada cuadrante hasta completar la calibración. Funciones de Sub-menú DEMO Puede detener/reproducir el modo demostración o activar/apagar el Modo Demo eligiendo la opción "Demo" desde el MENÚ SETUP.

  • Page 93: Operación De Sintonizador

    11. |<<: Toque para buscar hacia atrás 12. >>|: Toque para buscar hacia adelante 13. <<: Toque para sintonizar un paso hacia atrás 14. >>: Toque para sintonizar un paso hacia adelante FM-1 P1 87.5 MHz BAND VM9224 01:02 PM...
  • Page 94 VM9224 15. BANDA: Toque para cambiar entre las bandas AM/FM 16. 1/2: Toque para ver la segunda pantalla del menú de opciones : Toque para ver el MENU SOURCE y seleccione una nueva fuente de reproducción 18. MEM: Ver pantalla usada para ingresar el canal actual dentro de una memoria prefijada : Toque para ver el menú...
  • Page 95 3. Toque el número de prefijado donde desea almacenar la estación actual (o presione Exit para cancelar y cerrar el menú). El número prefijado y la estación aparecen resaltados. FM: _ _ _ . _ MHz Exit Enter Clear Preset: _ E x i t VM9224...
  • Page 96 VM9224 Cómo activar una Estación 1. Seleccione una banda (si es necesario). 2. Toque un botón (6) de prefijado en pantalla para seleccionar la estación almacenada correspondiente. Almacenamiento Automático / Vista previa de búsqueda (AS/PS) Almacenamiento Automático (AS) Para seleccionar seis estaciones fuertes y almacenarlas en la banda actual: 1.

  • Page 97: Operación De Video De Dvd/Vcd

    VM9224 OPERACIÓN DE VIDEO DE DVD/ NOTA: Cuando está instalado correctamente, no puede mostrarse video de DVD en la pantalla principal TFT a menos que esté aplicado el freno de estacionamiento. Si intenta reproducir un DVD mientras el vehículo está en movimiento, la pantalla TFT muestra "PARKING" sobre un fondo azul.
  • Page 98 VM9224 Cómo Controlar la Reproducción Para acceder los controles en pantalla, toque el tercio inferior de la pantalla mientras se está reproduciendo un DVD. Toque el botón 1/2 para ver una segunda página de los controles. Cómo Detener la Reproducción Toque el botón stop "detener"...
  • Page 99 GOTO para acceder a una ubicación específica en el disco: 1. Presione el botón GOTO (21) en el control remoto para ingresar a la pan- talla de “Búsqueda”. 2. Presione los botones >> o << (14, 22) en el control remoto para seleccionar una categoría. VM9224...
  • Page 100 VM9224 • Para el modo DVD, puede elegir búsqueda de tiempo o Título/ Capítulo. Search Title Chapter Time • Para el modo VCD, pulse el botón GOTO para cambiar entre el modo de búsqueda por Tiempo Search Time 3. Ingrese un momento dentro del campo usando el teclado numérico (29) en el control remoto.
  • Page 101 Si está mirando un disco grabado con idiomas múltiples con subtítulos, presione el botón SUBTITLE (9) en el control remoto para elegir el idioma en el cual desea que aparezcan los subtítulos. Chapter: _ _ Exit Enter Clear VM9224 en control...
  • Page 102 VM9224 NOTA: Durante la reproducción de VCD, presione el botón AUDIO (5) en el control remoto para elegir entre Canal Izquierdo, Canal Derecho, y Estéreo. PBC - Control de Reproducción (Sólo VCD) Para VCDs con funcionalidad de reproducción, el control de reproducción (PBC) provee controles adicionales para reproducción de VCD.
  • Page 103 • Región 5: Rusia, Mongolia, India, Asia Central, Europa Oriental, Corea del Norte, África del norte, Asia nor-occidental • Región 6: China Continental • ALL: Todas las regiones Tabla 5: Símbolos de Disco Significado VM9224 Tiempo Máximo de Reproducción (Método MPEG 2) 133 minutos 242 minutos...

  • Page 104: Operación De Audio De Dvd/Cd

    Las instrucciones para control de TFT e insertar/expulsar son las mismas para la operación de DVD y CD. Por favor vea la sección Operación de Video DVD/ Disc para información sobre estos tópicos. El VM9224 reproducirá música u otros archivos de audio desde los siguientes medios de disco: •...
  • Page 105 Durante la reproducción de un disco, presione el botón INT (34) en el control remoto para reproducir los primeros 10 segundos de cada pista. Cuando se alcanza la pista deseada, presione nuevamente el botón INT para cancelar la función y reproducir la pista seleccionado. VM9224...
  • Page 106 VM9224 Seleccionar Reproducción Aleatoria Mientras la reproducción del disco está detenida, toque el botón pantalla o el botón RDM (33) en el control remoto para reproducir las pistas en el disco en forma aleatoria. Toque el botón Random Play mode.

  • Page 107: Operación De Mp3/Wma

    Podría fijar el orden en el cual los archivos MP3/WMA serán reproducidos grabándolos en el medio de forma tal de escribir los nombres de archivos en el CD comenzando con los números de secuencia de reproducción como "01" a "99". VM9224...
  • Page 108 Búsqueda de Carpeta, Búsqueda de Archivo o Selección de Carpeta, como se muestra a continuación El reproductor VM9224 sólo reconoce tres niveles de carpeta y no muestra carpetas que contienen sólo otras carpetas. En el ejemplo de arriba, la unidad mostrará...
  • Page 109 7. 1/2, 2/2: Toque para moverse entre la página 1 y 2 de los controles en pantalla ROOT 2/10 00:00:23 Cherry Poppin Dad Chris Isaak - Baby Crazy Town - Butt Phish - Birds Of A Phish - Bouncin' R Phish - Freebird (L DIR - DIR - DIR + VM9224 01:02 PM DIR +...
  • Page 110 VM9224 8. >>|: Toque para moverse a la pista siguiente 9. |<<: Toque para moverse a la pista previa. 10. >>: Toque para un Avance Rápido x2, x4, x8, x20 11. <<: Toque para un Retroceso Rápido x2, x4, x8, x20 12.
  • Page 111 VM9224 Presione el botón |<< (17) en el control remoto o en la pantalla para moverse a la pista anterior en el disco. Repetir Reproducción Presione el botón (7) RPT en el control remoto para alternar el modo repetición de acuerdo a lo siguiente: Repetir una, Repetir Carpeta, Repetición desactivada.

  • Page 112: Operación De Ipod

    VM9224 OPERACIÓN DE iPod NOTA: Asegúrese que su iPod tiene instalado el último firmware de Apple para evitar problemas de conectividad. Cómo Acceder al Modo iPod Cet appareil est fait pour l'iPod. Vous pouvez commander votre iPod à travers les boutons du panneau avant de l'installation de tête et accéder à la liste d'écoute, l'artiste, l'album, chansons, etc.
  • Page 113 Toque el botón >>| en la pantalla o presione el >>| botón (19) en el control remoto para mover al próximo ítem del menú. • Toque el botón |<< en la pantalla o presione el |<< botón (17) en el control remoto para mover al anterior ítem del menú. Control Remoto AUDIO SUBTITLE ÁNGULO VM9224...
  • Page 114 VM9224 • Utilice la pantalla táctil o presione el botón (18) >/|| en el control remoto para seleccionar la opción del menú resaltada. • Presione el botón (14) >> en el control remoto o toque el botón MENU en pantalla, para regresar al menú previo.
  • Page 115 Exit. Para limpiar su ingreso y comenzar de nuevo, toque Clear. NOTA: Para transmitir el video desde su iPod a la pantalla del VM9224, debe utilizar las siguientes opciones de su menú de preferencias de video del iPod. TV Out (Sal. de TV) = On, TV Signal (Señal de TV) = NTSC, y Widescreen (Pantalla Ancha)= On.

  • Page 116: Operación De Bluetooth

    Antes de intentar usar las funciones Bluetooth en el VM9224, debe comprar e instalar el BTM10. Cuando está conectado adecuadamente, la luz azul aparece iluminada. Las funciones Bluetooth sólo están disponibles cuando está...
  • Page 117 Algunos teléfonos móviles (como el Sony Ericsson) podrían tener una opción de "Modo de Ahorro de Energía". POR FAVOR NO use el modo de ahorro de energía con el VM9224. • Antes de aceptar o realizar un llamado, asegúrese que la función “Bluetooth”...
  • Page 118 VM9224 INTERFAZ DE TELÉFONO 1. Estado de Conexión Actual/dispositivo conectado 2. Tiempo Actual 3. Menú de Bluetooth 4. Estado Actual de Operación 5. Alterna entre menú de Música/Teléfono 6. Transferir llamada activa de nuevo al microteléfono 7. Aparear su teléfono Bluetooth (uso por primera vez) 8.
  • Page 119 VM9224 es “1234”. Ver “Funciones de Sub-menú de Bluetooth” on page 22para instrucciones para ingresar el código de apareado. 3. Seleccione “VM9224” de la lista de apareado en el teléfono móvil. • Si el apareado es satisfactorio, el TFT mostrará el número o nombre de modelo de teléfono móvil apareado (como se especifica en el...
  • Page 120 VM9224 Cómo Reconectar Una vez que el dispositivo Bluetooth se ha apareado, puede tocar el botón conectar (9) para reconectar. NOTA: Sólo puede conectar un teléfono usando los botones en pantalla de Interfaz de Teléfono. Cada vez que se presiona el botón la unidad central reconectará...
  • Page 121 NOTA: No todos los teléfonos permiten acceso a llamadas perdidas, recibidas o realizadas y algunos no permitirán descargar la libreta de direcciones de su teléfono. para borrar todo el número y comenzar de nuevo. (6). El TFT mostrará “Transfer” (transferir). VM9224 Exit Clear para...
  • Page 122 Toque el número resaltado que desea marcar y luego toque el botón NOTA: Algunos teléfonos móviles no soportan descarga de Libreta de Teléfonos a través de Bluetooth. Esta es una limitación de su teléfono, no del VM9224. . El TFT mostrará...
  • Page 123 3. Toque el área de la derecha de “Conectar” para seleccionar “Auto”. Perfil Avanzado de Distribución de Audio (A2DP) El VM9224 le permite reproducir archivos de audio de su teléfono, PDA o reproductor personal de música usando la conexión Bluetooth.

  • Page 124: Resolución De Problemas

    VM9224 RESOLUCIÓN DE PROBLEMAS Tabla 6: Resolución de Problemas Problema GENERAL La unidad no Fusible de Radio que- enciende mado Fusible de batería de automóvil quemado Operación Ilegal Control Batería agotada Remoto no Batería instalada incor- funciona rectamente Sin/baja sal- Conexión de salida de...
  • Page 125 Limpie el lector láser con un disco de limpieza Use disco compatible Cambie la configuración de Bloqueo Parental a una restricción más baja Use disco con el adecuado código de región Inserte el disco con la etiqueta hacia arriba VM9224 Acción Correctiva...

  • Page 126: Mensajes De Error

    VM9224 Tabla 6: Resolución de Problemas Problema PBC no puede PCB no está disponible usarse durante en el disco la reproduc- ción de VCD Sin repetición PCB está activado o búsqueda durante la reproducción de VCD Se produce Disco sucio o roto una inter- Archivo está...

  • Page 127: Cuidado Y Mantenimiento

    8. Sugerimos que use un disco de limpieza en esta unidad más frecuentemente que en la unidad en su casa debido a las condiciones ambientales del vehículo. VM9224...

  • Page 128: Especificaciones

    VM9224 ESPECIFICACIONES Reproductor de DVD/CD Medios Compatibles de Disco: DVD + R / RW (Capa simple y doble) y CD-R / Formatos de Medios Compatibles: CD-DA, MP3, WMA, VCD, SVCD, XviD, AVI, MPEG1 / 2 Relación Señal Ruido: > 95dBA Rango Dinámico >95dB...
  • Page 129 Ohms @ < 1% THD+N Relación Señal Ruido: 70dBA bajo referencia (Referencia: 1 Watt, 4-Ohms) Respuesta a Frecuencias: 20Hz - 20 kHz, -3dB Entrada Aux. usada como referencia de entrada) Voltaje de Alimentación de Referencia: 14.4VDC *Especificaciones sujetas a cambio sin previo aviso. VM9224...

  • Page 130: Caractéristiques

    VM9224 CARACTÉRISTIQUES Félicitations d’avoir acheté un récepteur Multimédia Portatif VM9224 à Phase Linéaire de chez Jensen. C’est une bonne idée de lire toutes les instructions avant de commencer l’installation. Nous recommandons que vous fassiez installer votre Jensen VM9224 par une boutique d’installation de bonne réputation.
  • Page 131 Voir “Operation Bluetooth” on page 110. • Caméra Le VM9224 est prêt pour la caméra. Avant d’accéder aux fonctions de la caméra, vous devez acheter et installer une caméra vidéo à l’arrière. Lorsque la caméra à l’arrière est branchée et fonctionne correctement, le mode de source CAMERA deviendra actif.
  • Page 132 VM9224 fonction d’affichage vidéo lorsque vous conduisez le véhicule. C’est une violation de la loi fédérale. AVERTISSEMENT! Ne démontez ni n’ajustez jamais l’appareil. AVERTISSEMENT! Pour empêcher des blessures causées par un choc ou une incendie n’exposez jamais cet appareil à l’humidité ou à l’eau.

  • Page 133: Commandes Et Indicateurs

    VM9224 COMMANDES ET INDICATEURS 1. Entrée Disque 2. Récepteur à télécommande infrarouge 3. EJECT Pressez pour éjecter un disque. Pressez et maintenez pour réinitialiser la position du mécanisme de coeur. 4. SRC Pressez pour allumer l’appareil. Pressez et maintenez pour éteindre l’appareil.
  • Page 134 VM9224 EJECT MUTE OPEN...

  • Page 135: Telecommande

    TELECOMMANDE Voir Table 1 pour fonctions télécommande. iPod MUSIC PHOTO VIDEO VM9224...
  • Page 136 VM9224 Table 1: Remote Control Functions Bouton Name MENU Entre dans le menu principal du disque TITLE Entre dans le menu titire du disque MUTE Bascule la sortie audio allumer/ éteindre POWE Allume/ éteint l’ali- mentation AUDIO Change le langage...
  • Page 137 Avance rapide du contenu du disque Diminue le Diminue le volume volume Augmente Augmente le volume le volume VM9224 CD/MP3/ iPod USB/SD Sélectionne le mode Photo Affiche Affiche l’informa- l’information tion sur la sur la repro- reproduc- duction...
  • Page 138 VM9224 Table 1: Remote Control Functions Bouton Name |<< Sélec- tionne le chapitre précédent pour repro- duction >/|| Suspend la reproduc- tion/com- mence la reproduc- tion >>| Sélec- tionne le chapitre prochain pour repro- duction Arrête la reproduc- tion GOTO Ouvre l’écran de...
  • Page 139 Affiche le Affiche le menu Con- menu Con- figuration figuration Accède au Accède au menu égali- menu égali- seur seur VM9224 CD/MP3/ iPod USB/SD Non utilisé Non utilisé Non utilisé Non utilisé Non utilisé Non utilisé Accède directe- ment à la...
  • Page 140 VM9224 Table 1: Remote Control Functions Bouton Name EJECT Ejecte le disque Rapport largeur/longueur Pressez le bouton WIDE (28) sur la télécommande pour ajuster le rapport largeur/longueur comme suit : Fonction TUNER Ejecte le Ejecte le disque disque FULL L’écran tout entier est étendu horizontalement dans un rapport largeur/longueur de 16 à...
  • Page 141 TFT avant affichera de la vidéo lorsque le frein de stationnement est engagé. (Lorsque le fil rose est mise à la terre par le circuit du frein de stationnement la vidéo sera affichée). Modes de sortie vidéo RGB Mode RGB Mode CVBS Mode VM9224...

  • Page 142: Instructions D'operation

    VM9224 INSTRUCTIONS D’OPERATION Puissance allumée/éteinte Pressez le bouton /SRC (4) sur l’appareil (ou le bouton (4) sur la télécommande) pour allumer l’appareil. Les boutons sur le devant de l’appareil s’illuminent et le statut du mode actuel apparaît dans l’affichage aux moniteur TFT (6).
  • Page 143 Vous ne pouvez commander des dispositifs externes branchés à A/V INPUT. Pour l’information sur l’usage des dispositifs USB, voir “Insertion d’un dispositif USB ou SD” on page 102. SOURCE MENU DISC USB1 USB2 CAMERA MUTE VM9224...

  • Page 144: Ajustement Du Volume

    VM9224 Ajustement du volume Diminution/Augmentation du Volume Pour augmenter ou diminuer le volume, tournez l’enchiffreur à rotation (7) sur le panneau avant ou bien pressez les boutons VOL-/+ (15, 16) sur la télécommande. Lorsque le niveau de volume atteint « 0 » ou « 40 », un bip se fait entendre, indiquant que la limite d’adjustement a été...
  • Page 145 DVD reprendre la reproduction lorsque la réinitialisation est terminée. Commande du volant (SWC) Le VM9224 est compatible avec l’adaptateur de la commande du volant SWI- PS du PAC (Pacific Accessory Corporation). Un connecteur femelle à 3.5mm Table 3: Ajustements audio...
  • Page 146 VM9224 (étiquetté « Interface SWC ») sur le dos de l’installation de tête permet la connectivité à l’adaptateur PAC. Veuillez vous référer aux instructions fournies avec l’adaptateur PAC pour des informations détaillées sur l’installation. SWC Functions Les commandes suivantes sont disponibles pour la plupart des véhicules : 1.

  • Page 147: Menu Configuration

    4. Utilisez l’écran tactile ou pressez le bouton >/|| (18) sur la télécommande pour confirmer la configuration. sur l’écran pour entrer dans le SETUP MENU General Language Audio Clock Mode 12Hr Clock 04 : 31 Tuner Region Beep VM9224 05:33 AM Back...
  • Page 148 VM9224 Fonctions du sous-menu Général Réglage Choix Mode horloge 12Hr 24Hr Horloge (HH:MM) Tuner Region S.Amer1 Arabia China S. Amer2 Europe Korea Allumé Eteint Fonction Horloge affiche l’heure à 12 heures en utilisant AM et Horloge affiche l’heure à 24 heures jusqu’à 23:59.
  • Page 149 Caisson Eteint Met le caisson de basse en marche/en arrêt de basse Allumé Sous-fil- 80Hz Sélection d’un aire de recouvrement règle une fréquence de tres coupure pour le filtre passe bas du caisson de basse 120Hz 160Hz Fonction Fonction VM9224...
  • Page 150 VM9224 Fonctions du sous-menu RDS Réglage Choix Eteint Allumé Eteint Allumé Fonctions du sous-menu Bluetooth Setting Options Bluetooth Eteint Désactive la fonction Bluetooth Allumé Active la fonction Bluetooth Connect Manual Branchement du dernier téléphone portatif activé en touchant l’icône CONNECT lorsqu’il est débranché...
  • Page 151 Certains disques ne restreignent que certaines parties du disque et le contenu approprié va jouer. Pour des détails référez-vous à la description du disque. Fonction VM9224...
  • Page 152 VM9224 Fonctions du sous-menu Matériel Réglage Choix Camera In Normal Miroir Renverse l’image de la caméra comme si on regardait à travers un miroir à vue arrière Entrée NTSC Les signaux en couleur sont sortis dans le format standard- Vidéo isé...
  • Page 153 VM9224 réticule pour une seconde jusqu’à ce qu’il se déplace au quadrant prochain. Continuez pour chaque quadrant jusqu’à ce que la calibration soit terminée. Fonctions du sous-menu Demo Vous pouvez arrêter/mettre en marche le mode démonstration ou mettre le Demo Auto RUN en marche/en arrêt en choisissant « Demo » depuis le MENU SETUP.

  • Page 154: Operation Tuner

    VM9224 OPERATION TUNER Affichage TFT Tuner RADIO P1 87.5 MHz P2 90.1 MHz P3 98.1 MHz P4 106.1MHz P5 107.9MHz P6 102.9MHz 1. Indicateur de bande radio actuelle 2. Indicateur de fréquence radio 3. Horloge 4. Indicateur d’émission en stéréo 5.
  • Page 155 Pressez le bouton |<< (17) sur la télécommande. Syntonisation à la main Pour augmenter ou diminuer la fréquence de syntonisation par une étape : • Touchez les boutons >> ou << sur écran. • Pressez les boutons >> ou << (14, 22) sur la télécommande. VM9224...

  • Page 156: Syntonisation Directe

    VM9224 Syntonisation directe Pour entrer une station de radio directement, touchez le bouton pressez le bouton GOTO (21) sur la télécommande pour afficher le menu d’entrée directe. Entrez la station de radio désirée en utilisant le pavé numérique sur écran.
  • Page 157 Pressez et maintenez l’enchiffreur à rotation de nouveau pour mettre la fonction Locale en arrêt. Lorsque la fonction Locale est active l’indicateur LOC en haut de l’écran est est illuminé. P1 87.5 MHz P2 90.1 MHz P3 98.1 MHz P4 106.1MHz P5 107.9MHz P6 102.9MHz VM9224...

  • Page 158: Operation Video Dvd/Vcd

    VM9224 OPERATION VIDEO DVD/VCD A NOTER : Lorsqu’il est bien installé, la vidéo DVD ne peut pas être affichée sur l’écran TFT principale à moins que le frein de stationnement ne soit appliqué. Si vous tentez de jouer un DVD alors que le véhicule est en mouvement, l’écran TFT affiche «...
  • Page 159 écran pour modifier le mode de répétition comme suit : • DVD : Répéter Chapitre, Répéter Titre, Répéter Eteint • VCD (PBC Off) : Répéter Simple, Répéter Eteint MENU TITLE ) sur écran ou bien pressez le bouton > VM9224 AUDIO SUB- TITLE DISP...
  • Page 160 VM9224 A NOTER : Pour la lecture VCD, la fonction répétition n’est pas disponible lorsque le PBC est allumé Fonction à Répétition par Section (A-B) Utilisez la fonction A-B pour définir une zone spécifique du disque à répéter. • Pressez le bouton REPT A-B (6) sur la télécommande (ou le bouton A-B sur écran) pour régler le point de départ (A) de la section à...
  • Page 161 Chapter – Allez à un 00 : 00 : 00 chapitre spécifique Time – Allez à un temps spécifique dans le titre Recherche piste VCD Time – Allez à un temps 00 : 00 : 00 spécifique sur la piste actuelle VM9224...
  • Page 162 VM9224 Entrée directe par écran tactile Pour sélectionner un chapitre/piste directement, touchez le bouton écran pour afficher le menu d’entrée directe. Entrez le chapitre/piste désiré en utilisant le pavé numérique sur écran. Pressez le bouton Enter pour syntoniser à la station sélectionnée. Pour quitter l’écran sans changer de station, touchez Exit.
  • Page 163 Information de la lecture du VCD • VCD2.0 – Format du disque actuel. • Time 00:01:30/00:36:10 – Indique le temps de lecture de la piste actuelle. • PBC On/Off – Indique si le Play Back Control est allumé ou éteint. VM9224...
  • Page 164 VM9224 Information général sur le disque Table 4: Caractéristiques du Disque Symbole Caractéristiques du disque à 12cm Simple face, simple couche (DVD-5) Simple face double couche (DVD-9) Double face simple couche (DVD-10) Double face double couche (DVD-18) Simple face simple couche (VCD)

  • Page 165: Operation Audio Dvd/Cd

    Instructions pour la commande TFT et Insertion/Ejection sont les mêmes pour opération DVD et CD. Veuillez voir la section sur Opération Vidéo DVD/Disque pour des informations sur ces sujets. Le VM9224 jouera de la musique et d’autres fichiers audio des média disque suivantes : •...
  • Page 166 VM9224 9. |<< : Touchez pour aller à la piste précédente 10. >> : Touchez pour faire avance rapide sur la piste actuelle 11. << : Touchez pour rembobiner la piste actuelle 12. Touchez pour activer/désactiver le mode de reproduction à répétition 13.
  • Page 167 (flèche) pour syntonisation à la station sélectionnée. Pour quitter l’écran sans modifier la station, touchez Exit. Pour dégager votre entrée et recommencer de nouveau touchez Clear. Chapter: _ _ Exit Enter Clear VM9224 (RDM) de nouveau sur la...

  • Page 168: Opération Mp3/Wma

    VM9224 OPÉRATION MP3/WMA Instructions pour la commande TFT et Insertion/Ejection sont les mêmes pour les opérations DVD et MP3. Veuillez voir la section sur l’opération DVD/ Disque vidéo pour des informations sur ces sujets. Exigences de la média et des fichiers Ce lecteur vous permet de reproduire les fichiers MP3 et WMA enregistrés sur...
  • Page 169 à la Recherche Dossier ; Recherche Fichier ou Sélection du Dossier comme montré ci-dessous. Le VM9224 ne reconnaîtra que trois niveaux de dossier et n’afficher pas de dossiers qui ne contiennent que d’autres dossiers. Dans l’exemple donné ci- dessus, l’appareil va afficher des dossiers 3, 4, 6, et 8, mais non pas 2 et 7 puisque ceux-ci ne contiennent pas de pistes directement.
  • Page 170 VM9224 2. Levez le couvercle de protection pour révéler la fente USB/SD. 3. Insérez le dispositif USB/SD dans le connecteur. L’appareil lira les fichiers audio/vidéo automatiquement. Pour enlever le dispositif USB/SD, pressez le bouton SRC (4) pour changer à un autre mode et puis enlevez le dispositif du connecteur.
  • Page 171 VM9224 8. >>| : Touchez pour aller à la piste prochaine 9. |<< : Touchez pour aller à la piste précédente 10. >> : Touchez pour faire avance rapide x2, x4, x8, x20 11. << : Touchez pour faire recul rapide x2, x4, x8, x20 12.
  • Page 172 VM9224 Pressez le bouton |<< (17) sur la télécommande ou sur écran pour aller à la piste précédente. Reproduction à répétition Pressez le bouton RPT (7) sur la télécommande pour modifier le mode à répétition comme suit : Répéter Simple, Répéter Dossier, Répéter Eteint.

  • Page 173: Opération Ipod

    1 Acrobat 2 Afterlife 3 Age of Consent 4 Alive 5 All Because of You 6 All the Pretty Faces Artist: New Order 1. Temps de reproduction écoulé pour le fichier actuel Age of Consent 00:00:23 4/412 MENU VM9224 01:02 PM...

  • Page 174: Commander Votre Ipod

    VM9224 2. Le numéro du fichier et le nombre total des fichiers sur le disque 3. Temps actuel 4. Titres des fichiers 5. Information ID3 (Artiste/Album) 6. OK : Touchez pour « Enter » 7. Touchez pour jouer tous les fichiers dans le désordre 8.
  • Page 175 Pressez les boutons |<< ou >>| (17, 19) sur la télécommande pour sélectionner la chanson ou le fichier désirés. 4/412 Ain't That A Shame Dream Police Cheap Trick 01:18 VM9224 01:02 PM 05:12...
  • Page 176 A NOTER : Pour transmettre de la vidéo depuis votre iPod à l’écran VM9224, vous devez régler les choix suivants à travers le menu de réglages vidéo de votre iPod : TV Out = On, TV Signal = NTSC, and Widescreen = On.

  • Page 177: Operation Bluetooth

    Avant de tenter d’utiliser les fonctions Bluetooth sur le VM9224, vous devez acheter et installer le BTM10. Lorsqu’il est branché correctement, la lumière bleue apparaît illuminée. Les fonctions Bluetooth ne sont disponibles que lorsque le BTM10 est installé.
  • Page 178 Certains téléphones portatifs (comme Sony Ericsson) peuvent avoir un choix « Mode d’économie de puissance ». VEUILLEZ NE PAS utiliser le mode d’économie de puissance avec le VM9224. • Avant d’accepter ou de farie un appel, assurez-vous que la « fonction Bluetooth »...
  • Page 179 (n’est visible que s’il le faut) 20. Mode/menu du basculement Musique/téléphone 21. >/|| : Jouer/suspendre le fichier sélectionné 22. |<< : Touchez pour aller au fichier précédent 23. >>| : Touchez pour aller au fichier prochain MENU MENU INTERFACE MUSIQUE VM9224...
  • Page 180 Pairing Code sous le menu SETUP Bluetooth. Le code d’appariment par défaut pour plusieurs téléphones est « 0000 ». Le code par défaut pour le VM9224 est « 1234 ». Voir “Fonctions du sous-menu Bluetooth” on page 83 pour des instructions sur l’entrée du code d’appariment.
  • Page 181 VM9224 Rebranchement Lorsque le dispositif Bluetooth a été apparié, vous pouvez toucher le bouton de branchement (9) pour vous rebrancher. A NOTER : Vous ne pouvez brancher à un téléphone qu’en utilisant les boutons sur l’interface Phone sur écran. Chaque fois que le bouton est pressé, l’installation de tête va...
  • Page 182 VM9224 Faire un appel sortant A NOTER : Pressez le bouton composer automatiquement le dernire appel reçu. 1. Touchez le bouton 2. Utilisez 0-9, *, et # pour entrer le numéro du téléphone. • Touchez le bouton CLEAR pour effacer le dernier chiffre.
  • Page 183 3. Touchez pour surligner le numéro que vous voulez composer et puis touchez le bouton A NOTER : Certains téléphones portatifs ne soutiennent pas le téléchargement d’Annuaire par Bluetooth. C’est une limitation du téléphone, pas d’VM9224. . Le TFT affichera « Cannot get VM9224 . Le TFT...
  • Page 184 Le VM9224 peut commander un lecteur audio Bluetooth à travers le Profil de distribution audi avancé (A2DP) ou par le profil à Télécommande Audio/Vidéo (AVRCP).

  • Page 185: Depannage

    Utilisez la copie originale du disque Branchez les bons hauts parleurs Vérifiez le contact du haut parleur Vérifiez le câblage et corrigez Vérifiez le câblage et corrigez Arrêtez le véhicule dans un endroit sûr et appliquez le frein de stationnement VM9224 Correction...
  • Page 186 VM9224 Problème Image qui cli- DVD n’est pas compati- gnote ou une ble avec les réglages du interférence système TV actuels apparaît sur Des branchements du sig- l’écran nal vidéo mauvais Image pro- Mauvaise configuration longée ou bien du rapport largeur/...
  • Page 187 Le disque est sale ou advenue pen- égratigné dant la repro- Le fichier est endom- duction magé/ mauvais enregis- trements Table 6: Dépânnage Cause Eteignez le PCB Nettoyez le disque ou remplacez Recréez le disque avec de bons fich- iers VM9224 Correction...
  • Page 188 VM9224 Message Erreur Message affiché Loading Disque est en train d’être lu No Disc Le disque est sale Le disque est sens dessus sens dessous Le disque n’est pas présent dans le compartiment à charger Bad Disc Le disque est sale...

  • Page 189: Soin Et Maintenance

    Si cela arrive, l’écran ne fonctionnera pas bien avant l’évaporation de le condensation. 8. Nous suggerons que vous utilisez un disque de nettoyage dans cet appareil plus fréquemment que dans le système chez v ous à cause des conditions environnementales du véhicule. VM9224...

  • Page 190: Specifications

    VM9224 SPECIFICATIONS Lecteur DVD/CD Média disque compatible : DVD + R / RW (Simple et Double couche) and CD- R / RW Formats média compatibles : CD-DA, MP3, WMA, VCD, SVCD, Xvid, AVI, MPEG1 / 2 Rapport signal au bruit : >95dBA Gamme dynamique : >95dB...
  • Page 191 Rapport signal au bruit : 70dBA below reference (Reference : 1 Watt, 4-Ohms) Réponse en fréquence : 20 Hz - 20 kHz, -3dB. (Entrée auxiliaire utilisé comme entrée de référence) Reference Supply Voltage : 14.4VDC *Les spécifications sont susceptibles à être modifiées sans avis préalable. VM9224...
  • Page 192 Audiovox Electronics Corporation Hauppauge, NY 11788 Technical Assistance: 1-800-323-4815 www.jensen.com © 2010 Audiovox Ver. 020510 Printed in China...
