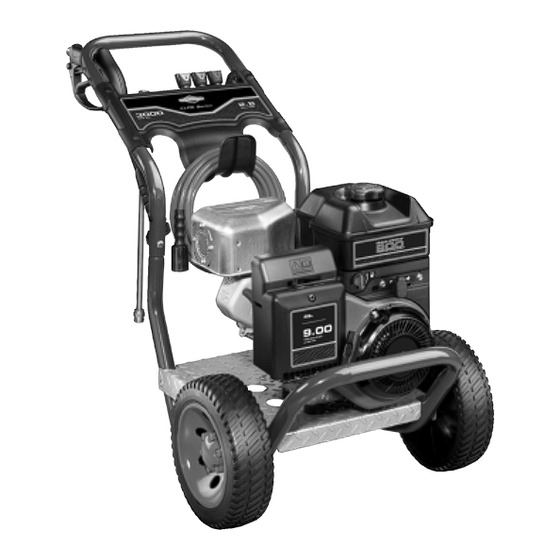

Pressure Washer

Operator's Manual
This pressure washer is rated in accordance to the Pressure Washer Manufacture Association
(PWMA) standard PW101 (Testing and Rating Performance of Pressure Washers).
BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC
JEFFERSON, WISCONSIN, U.S.A.
Manual No. 203768GS Revision A (03/31/2008)

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 020274-0 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Briggs & Stratton 020274-0

Summary of Contents for Briggs & Stratton 020274-0

  • Page 1: Pressure Washer

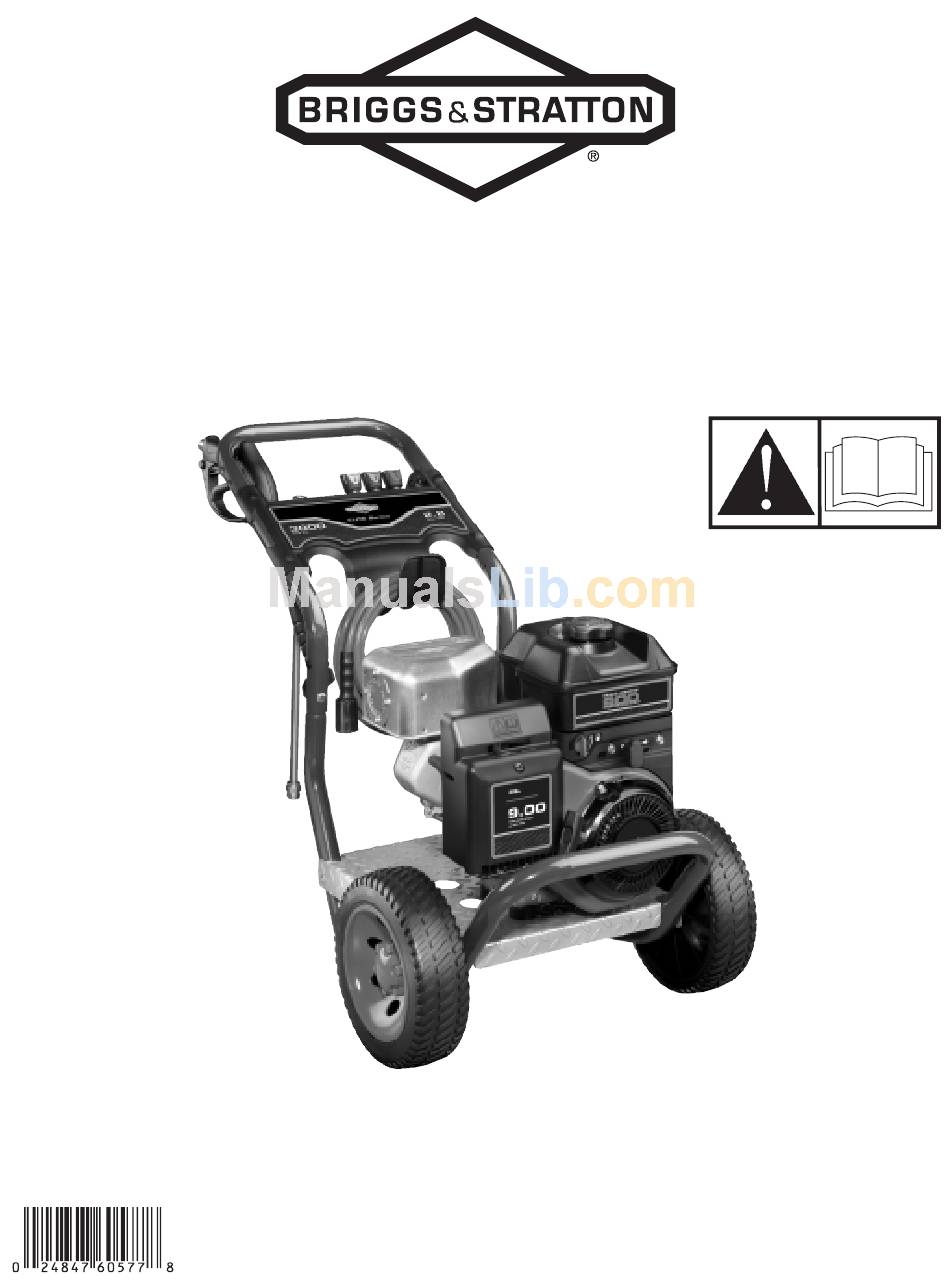

    Pressure Washer Operator’s Manual This pressure washer is rated in accordance to the Pressure Washer Manufacture Association (PWMA) standard PW101 (Testing and Rating Performance of Pressure Washers). BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC JEFFERSON, WISCONSIN, U.S.A. Manual No. 203768GS Revision A (03/31/2008)
  • Page 2 Where to Find Us You never have to look far to find Briggs & Stratton support and service for your pressure washer. Consult your Yellow Pages. There are over 30,000 Briggs & Stratton authorized service dealers worldwide who provide quality service. You can also contact Briggs &...

  • Page 3: Table Of Contents

    Pressure Washer Location........12...

  • Page 4: Operator Safety

    Know its applications, its limitations, and any hazards involved. This pressure washer operates at a max of 3,000 PSI and a flow rate of up to 2.8 gallons per minute. This high quality residential system features 10” wheels, axial cam pump with stainless steel pistons, automatic cool down system, detergent siphoning system, quick connect ProjectPro®...
  • Page 5 Fire or explosion can cause severe burns or death. WHEN ADDING OR DRAINING FUEL • Turn pressure washer OFF and let it cool at least 2 minutes before removing fuel cap. Loosen cap slowly to relieve pressure in tank. • Fill or drain fuel tank outdoors.
  • Page 6 Spray gun traps high water pressure, even when engine is stopped and water is disconnected, which can cause injury. • DO NOT allow CHILDREN to operate pressure washer. • NEVER repair high pressure hose. Replace it. • NEVER repair leaking connections with sealant of any kind.
  • Page 7 • Always wear safety goggles when using this equipment or in vicinity of where equipment is in use. • Before starting the pressure washer, be sure you are wearing adequate safety goggles. • NEVER substitute safety glasses for safety goggles.

  • Page 8: Assembly

    Assembly Read entire operator’s manual before you attempt to assemble or operate your new pressure washer. Your pressure washer requires some assembly and is ready for use after it has been properly serviced with the recommended oil and fuel. If you have any problems with the assembly of your pressure washer, please call the pressure washer helpline at (800) 743-4115.

  • Page 9: Add Engine Oil

    Fire or explosion can cause severe burns or death. WHEN ADDING FUEL • Turn pressure washer OFF and let it cool at least 2 minutes before removing fuel cap. Loosen cap slowly to relieve pressure in tank. • Fill fuel tank outdoors.

  • Page 10: Connect Hose And Water Supply To Pump

    • There MUST be at least ten feet (3M) of unrestricted garden hose between the pressure washer inlet and any device, such as a One Way Valve. • Damage to equipment caused by attaching a One Way Valve to pump will void warranty.

  • Page 11: Features And Controls

    Features and Controls Read this Operator’s Manual and safety rules before operating your pressure washer. Compare the illustrations with your pressure washer, to familiarize yourself with the locations of various controls and adjustments. Save this manual for future reference. A - Project Pro™ Nozzles — Detergent, 0°, 15° and 40°: for various high pressure cleaning applications.

  • Page 12: Operation

    • Keep at least 5 ft. (1.5 m) clearance on all sides of pressure washer including overhead. Place pressure washer outdoors in an area that will not accumulate deadly exhaust gas. DO NOT place pressure washer where exhaust gas (A) could accumulate and enter inside or be drawn into a potentially occupied building.

  • Page 13: How To Start Your Pressure Washer

    To start your pressure washer for the first time, follow these instructions step-by-step. This starting information also applies if you have let the pressure washer sit idle for at least a day. 1. Place pressure washer near an outside water source capable of supplying water at a flow rate greater than 3.8 gallons per minute and no less than 20 PSI at...

  • Page 14: How To Stop Your Pressure Washer

    Spray gun traps high water pressure, even when engine is stopped and water is disconnected, which can cause injury. • DO NOT allow CHILDREN to operate pressure washer. • Keep high pressure hose connected to pump and spray gun while system is pressurized.

  • Page 15: How To Use Accessory Tray

    The quick–connect on the nozzle extension allows you to switch between four different ProjectPro® nozzles. ProjectPro® nozzles can be changed while pressure washer is running once spray gun trigger lock is engaged. The ProjectPro® nozzles vary the pressure and spray pattern as shown.

  • Page 16: Cleaning And Applying Detergent

    Chemicals can cause bodily injury, and/ or property damage. • NEVER use caustic liquid with pressure washer. • Use ONLY pressure washer safe detergents/soaps. Follow all manufacturers instructions. To apply detergent, follow these steps: 1. Review use of ProjectPro® nozzles.

  • Page 17: Pressure Washer Rinsing

    Kickback from spray gun can cause you to fall. • Operate pressure washer from a stable surface. • Be extremely careful if you must use the pressure washer from a ladder, scaffolding, or any other similar location. • Firmly grasp spray gun with both hands when using high pressure spray to avoid injury when spray gun kicks back.

  • Page 18: Maintenance

    Service more often under dirty or dusty conditions. General Recommendations Regular maintenance will improve the performance and extend the life of the pressure washer. See any qualified dealer for service. The pressure washer’s warranty does not cover items that have been subjected to operator abuse or negligence. To...
  • Page 19 Check that high pressure hose is connected to spray gun and pump. Turn on water. 10. Start engine following instructions How to Start Your Pressure Washer. 11. Test pressure washer by operating with each quick connect nozzle. O-Ring Maintenance Purchase an O-Ring/ Maintenance Kit, model 6048, by contacting the nearest authorized service center.

  • Page 20: Engine Maintenance

    Oil level should be checked prior to each use or at least every 8 hours of operation. Keep oil level maintained. 1. Make sure pressure washer is on a level surface. 2. Clean area around oil fill and remove oil fill cap.
  • Page 21 4. Remove oil drain plug and drain oil completely into a suitable container. 5. Reinstall oil drain plug and tighten securely. Remove oil fill cap. 6. Slowly pour oil (about 20 oz.) into oil fill opening (B) to the point of overflowing (C) at oil fill cap. DO NOT overfill.

  • Page 22: After Each Use

    Air Cooling System Over time debris may accumulate in cylinder cooling fins and cannot be observed without partial engine disassembly. For this reason, we recommend you have a qualified service dealer clean the cooling system per recommended intervals (see Maintenance Schedule in beginning of Maintenance section).

  • Page 23: Winter Storage

    Pull recoil handle twice. Disconnect 3-foot hose. 4. Store unit in a clean, dry area. Long Term Storage If you do not plan to use the pressure washer for more than 30 days, you must prepare the engine and pump for long term storage.

  • Page 24: Troubleshooting

    Troubleshooting Problem Pump has following problems: failure to produce pressure, erratic pressure, chattering, loss of pressure, low water volume. Detergent fails to mix with spray. Engine runs good at no-load but "bogs" when load is added. Engine will not start; or starts and runs rough.

  • Page 25: Warranties

    Warranties Emissions Control System Warranty Briggs & Stratton Corporation (B&S), the California Air Resources Board (CARB) and the United States Environmental Protection Agency (U.S. EPA) Emissions Control System Warranty Statement (Owner’s Defect Warranty Rights and Obligations) California, United States and Canada Emissions Control Defects Warranty Statement The California Air Resources Board (CARB), U.S.

  • Page 26: Emission Information

    2. Length of Coverage B&S warrants to the initial owner and each subsequent purchaser that the Warranted Parts shall be free from defects in materials and workmanship which caused the failure of the Warranted Parts for a period of two years from the date the engine is delivered to a retail purchaser.

  • Page 27: Pressure Washer Owner Warranty

    Similarly, the warranty is void if the manufacturing date or the serial number on the pressure washer or engine has been removed or the equipment has been altered or modified.

  • Page 28: Product Specifications

    Briggs & Stratton may substitute an engine of higher rated power for this Series engine. This pressure washer is rated in accordance to the Pressure Washer Manufacture Association (PWMA) standard PW101 (Testing and Rating Performance of Pressure Washers).
  • Page 29 Esta limpiadora a presión está clasificada conforme a la norma PW101 (comprobación y clasificación de rendimiento de limpiadoras a presión) de la Asociación de fabricantes de bombas a presión (Pressure Washer Manufacture Association, PWMA). BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC...
  • Page 30 Muchas gracias por comprar este limpiadora a presión Briggs & Stratton de gran calidad. Nos alegra que haya depositado su confianza en la marca Briggs & Stratton. Siempre que sea utilizado de acuerdo con las instrucciones de este manual, su limpiadora a presión Briggs &...
  • Page 31 Tabla de Contenido Seguridad de Operario ......4 Derscripción del equipo ........4 Reglas de seguridad .

  • Page 32: Seguridad De Operario

    Seguridad de Operario Derscripción del equipo Lea este manual de manera cuidadosa y familiarícese con su limpiadora a presión. Conozca sus usos, sus limitaciones y cualquier peligro relacionado con el mismo. Este manual contiene información sobre una limpiadora a presión que funciona a 3.000 PSI con un caudal de 10.6 litros por minuto (2.8 GPM).
  • Page 33 ADVERTENCIA El escape del motor de este producto contiene elementos químicos reconocidos en el Estado de California por producir cáncer, defectos de nacimiento u otros daños de tipo reproductivo. ADVERTENCIA Determinados componentes en este producto y los accesorios relacionados contienen sustancias químicas declaradas cancerígenas, causantes de malformaciones y otros defectos congénitos por el Estado de California.
  • Page 34 ADVERTENCIA El retroceso (repliegue rápido) del cable del arrancador puede producir lesiones. El retroceso impedirá que el usuario suelte el cable a tiempo y tirará de su mano y brazo hacia el motor. Como resultado, podrían producirse fracturas, contusiones o esguinces. •...
  • Page 35 ADVERTENCIA El arrancador y otras piezas que rotan pueden enredar las manos, el pelo, la ropa, o los accesorios. • NUNCA utilice la limpiadora a presión sin sus carcasas o tapas de protección. • NO use ropa suelta, joyas o elementos que puedan quedar atrapados en el arranque o en otras partes rotatorias.

  • Page 36: Montaje

    Montaje Lea totalmente el manual del operario antes que intente ensamblar u operar su limpiadora a presión. Su limpiadora a presión requiere de ciertos procedimientos de montaje y solo estará listo para ser utilizado después de haberle suministrado servicio con el combustible y aceite recomendados.

  • Page 37: Agregar Aceite Al Motor

    Agregar aceite al motor 1. Coloque la limpiadora a presión en una superficie plana y nivelada. 2. Limpie la zona de alrededor del orificio de llenado de aceite y quite el tapón amarillo. 3. Con la ayuda de un embudo (opcional), vierta lentamente todo el contenido de la botella de aceite por el orificio de llenado de aceite.

  • Page 38: Conecte La Manguera Y El Suministro De Agua A La Bomba

    Conecte la manguera y el suministro de agua a la bomba AVISO NO haga funcionar la bomba si no tiene el suministro conectado y abierto. • El daño a la limpiadora a presión, resultado de la desatención a esta precaución, no será cubierto por la garantía. NOTA: Antes de conectar las mangueras, retire y deseche los tapones de transporte de la salida de alta presión y de la entrada de agua de la bomba.

  • Page 39: Características Y Mandos

    Características y mandos Lea el Manual del Operario y las reglas de seguridad antes de poner en marcha su máquina limpiadora a presión. Compare las ilustraciones con su máquina limpiadora a presión para familiarizarse con las ubicaciones de los diferentes controles y ajustes. Guarde este manual para referencias futuras. A - Boquillas ProjectPro®...

  • Page 40: Operando

    Operando Si tiene problemas operando su máquina limpiadora a presión, por favor llame a la línea de ayuda para máquinas limpiadora a presión al (800) 743-4115. Ubicación del limpiadora a presión Espacio libre alrededor del limpiadora a presión ADVERTENCIA Los gases y el calor de escape pueden inflamar los materiales combustibles y las estructuras o dañar el depósito de combustible y provocar un incendio.
  • Page 41 9. Mueva el control de la válvula de admisión (A) a la posición "Rápido" ("Fast") , que se distingue con la figura de un conejo. 10. Mueva la palanca del ahogador (B) a la posición "Ahogado" ("Choke") NOTA: En el caso de que el motor esté caliente, asegúrese de que la palanca del ahogador se encuentre en la posición "En marcha"...

  • Page 42: Cómo Detener Su Máquina Limpiadora A Presión

    13. Cuando arranque el motor, mueva lentamente la palanca del ahogador a la posición "En marcha" ("Run") . Si el motor falla, mueva la palanca a la posición "Ahogado" ("Choke") , y después a la posición "En marcha" ("Run") 14. Después de cada intento de arranque, cuando el motor no consiga arrancar, apunte con la pistola rociadora hacia una dirección segura, pulse el botón rojo y apriete el gatillo para descargar la presión.

  • Page 43: Utilización De La Bandeja De Accesorios

    Utilización de la bandeja de accesorios La unidad está equipada con una bandeja de accesorios con habitáculos para guardar la pistola rociadora, el prolongador de la boquilla y las boquillas de ProjectPro®. La parte delantera de la bandeja también incluye un gancho para sujetar la manguera de alta presión.

  • Page 44: Limpieza Y Aplicación Del Detergente

    2. Elija la boquilla ProjectPro® que desee: • Para un enjuagado suave (baja presión y mayor caudal), para una limpieza suave de coches/camiones, barcos, RVs, muebles de jardín, cortacéspedes, etc., seleccione la boquilla ProjectPro® amarilla de suave. • Para un enjuagado general (media presión y medio caudal), idóneo para la mayoría de las limpiezas, como revestimientos exteriores, patios de ladrillo, suelos de madera, entradas, aceras, suelos de garaje, etc.,...

  • Page 45: Enjuage De La Máquina Limpiadora A Presión

    4. Asegúrese de que la boquilla de detergente ProjectPro® negra está montada. NOTA: NO se puede aplicar detergente con las boquillas de alta presión (Amarilla, Naranja y Roja). 5. Asegúrese de que la manguera del jardín está conectada a la entrada de agua. Compruebe que la manguera de alta presión está...

  • Page 46: Mantenimiento

    Mantenimiento Plan de mantenimiento Siga los intervalos de horas o de calendario, los que sucedan antes. Si opera en condiciones adversas (señaladas más abajo) es necesario un mantenimiento más frecuente. Primeras Cinco (5) Horas • Cambie el aceite del motor Cada 8 horas o diario •...
  • Page 47 Revise y limpie el colador de entrada Examine el colador de entrada de la manguera de jardín. Límpielo si está tapado o remplacelo si está roto. Revise la manguera de alta presión Las mangueras de alta presión pueden desarrollar fugas debido al desgaste, dobleces o abuso.

  • Page 48: Mantenimiento Del Motor

    Mantenimiento de los anillos 'o' Compre una O–Juego de Mantenimiento de Anillo, el modelo 6048, en avisando el más cercano servicio autorizado central. No se incluye con la arandela de la presión. Este juego incluye los anillos del reemplazo O, arandela de caucho y filtro de cala de agua.
  • Page 49 Cambio de aceite del motor Cambie el aceite después de las primeras 5 horas de operación. Cambie el aceite cada 50 horas de ese momento en adelante. Si está utilizando su generador bajo condiciones de extrema suciedad o polvo, o en un clima demasiado caliente, haga el cambio de aceite más frecuentemente.

  • Page 50: Despues De Cada Uso

    4. Cambie la bujía si los electrodos están picados o quemados o si la porcelana está agrietada. Utilice la bujía de repuesto recomendada. Consulte Especificaciones. 5. Instale la bujía y apriete firmemente. Servicio del apagachispas El motor de su unidad no viene equipado de fábrica con un apagachispas.

  • Page 51: Almacenamiento Para Invierno

    Almacenamiento para invierno AVISO Usted deberá proteger su unidad de las temperaturas de congelamiento. • Si no lo hace, dañará permanentemente la bomba y la unidad no podrá funcionar. • La garantía no cubre el daño de la unidad ocasionado por congelamiento.

  • Page 52: Resolución De Problemas

    Resolución de problemas Problema Causa 1. Está usando la boquillas de baja presión (negra). 2. La entrada de agua está bloqueada. 3. Suministro de agua inadecuado. 4. La manguera de entrada está doblada o La bomba presenta los presenta fugas. siguientes problemas: no 5.

  • Page 53: Garantías

    GARANTÍAS Garantía del sistema de control de emisiones Briggs & Stratton Corporation (B&S), el California Air Resources Board (CARB, Consejo de recursos de aire de California) y la United States Environmental Protection Agency (U.S. EPA, Agencia estadounidense de protección del medioambiente) Declaración de garantía del sistema de control de emisiones (derechos y obligaciones del propietario para la garantía contra defectos)

  • Page 54: Información Sobre Emisiones

    e. Elementos diversos utilizados en los sistemas anteriores • Válvulas y conmutadores de aspiración, temperatura, posición y temporizados • Conectores y unidades 2. Duración de la cobertura B&S garantiza al propietario inicial y a cada comprador posterior que las piezas garantizadas no tendrán defectos de materiales ni de mano de obra que provoquen su fallo durante un período de dos años a partir de la fecha de entrega del motor a su comprador.
  • Page 55 POLÍTICA DE GARANTÍA PARA EL PROPIETARIO DE UNA LAVADORA A PRESION Fecha de entrada en vigor:1 de Diciembre de 2005. Sustituye a todas las garantías sin fecha y a las de fecha anterior al 1 Diciembre de 2005. Briggs & Stratton Power Products Group, LLC reparará o sustituirá sin cargo alguno cualquier componente de la lavadora a presión que presente defectos de materiales y/o mano de obra.

  • Page 56: Especificaciones Del Producto

    Esta limpiadora a presión está clasificada conforme a la norma PW101 (comprobación y clasificación de rendimiento de limpiadoras a presión) de la Asociación de fabricantes de bombas a presión (Pressure Washer Manufacture Association, PWMA). Briggs & Stratton Power Products Group, LLC 900 N.
