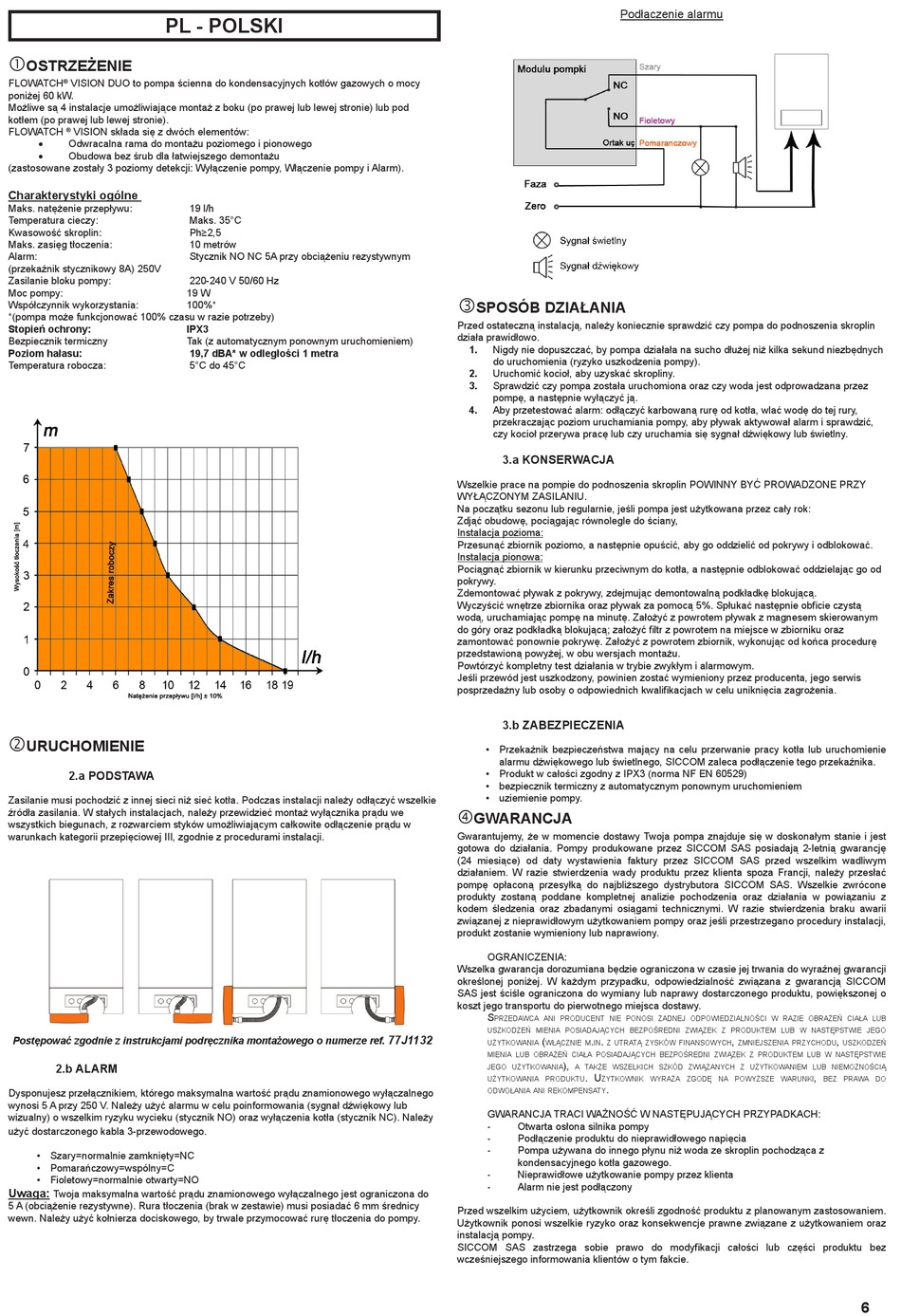

PL - POLSKI

OSTRZEŻENIE
FLOWATCH VISION DUO to pompa ścienna do kondensacyjnych kotłów gazowych o mocy
®
poniżej 60 kW.
Możliwe są 4 instalacje umożliwiające montaż z boku (po prawej lub lewej stronie) lub pod
kotłem (po prawej lub lewej stronie).
FLOWATCH VISION składa się z dwóch elementów:
®
• Odwracalna rama do montażu poziomego i pionowego
• Obudowa bez śrub dla łatwiejszego demontażu
(zastosowane zostały 3 poziomy detekcji: Wyłączenie pompy, Włączenie pompy i Alarm).
Charakterystyki ogólne
Maks. natężenie przepływu:
Temperatura cieczy:
Kwasowość skroplin:
Maks. zasięg tłoczenia:
Alarm:
(przekaźnik stycznikowy 8A) 250V
Zasilanie bloku pompy:
Moc pompy:
Współczynnik wykorzystania:
*(pompa może funkcjonować 100% czasu w razie potrzeby)
Stopień ochrony:
Bezpiecznik termiczny
Poziom hałasu:
Temperatura robocza:

URUCHOMIENIE
2.a PODSTAWA
Zasilanie musi pochodzić z innej sieci niż sieć kotła. Podczas instalacji należy odłączyć wszelkie
źródła zasilania. W stałych instalacjach, należy przewidzieć montaż wyłącznika prądu we
wszystkich biegunach, z rozwarciem styków umożliwiającym całkowite odłączenie prądu w
warunkach kategorii przepięciowej III, zgodnie z procedurami instalacji.
Postępować zgodnie z instrukcjami podręcznika montażowego o numerze ref.
2.b ALARM
Dysponujesz przełącznikiem, którego maksymalna wartość prądu znamionowego wyłączalnego
wynosi 5 A przy 250 V. Należy użyć alarmu w celu poinformowania (sygnał dźwiękowy lub
wizualny) o wszelkim ryzyku wycieku (stycznik NO) oraz wyłączenia kotła (stycznik NC). Należy
użyć dostarczonego kabla 3-przewodowego.
• Szary=normalnie zamknięty=NC
• Pomarańczowy=wspólny=C
• Fioletowy=normalnie otwarty=NO
Uwaga:
Twoja maksymalna wartość prądu znamionowego wyłączalnego jest ograniczona do
5 A (obciążenie rezystywne). Rura tłoczenia (brak w zestawie) musi posiadać 6 mm średnicy
wewn. Należy użyć kołnierza dociskowego, by trwale przymocować rurę tłoczenia do pompy.
19 l/h
Maks. 35°C
Ph≥2,5
10 metrów
Stycznik NO NC 5A przy obciążeniu rezystywnym
220-240 V 50/60 Hz
19 W
100%*
IPX3
Tak (z automatycznym ponownym uruchomieniem)
19,7 dBA* w odległości 1 metra
5°C do 45°C

SPOSÓB DZIAŁANIA
Przed ostateczną instalacją, należy koniecznie sprawdzić czy pompa do podnoszenia skroplin
działa prawidłowo.
1. Nigdy nie dopuszczać, by pompa działała na sucho dłużej niż kilka sekund niezbędnych
do uruchomienia (ryzyko uszkodzenia pompy).
2. Uruchomić kocioł, aby uzyskać skropliny.
3. Sprawdzić czy pompa została uruchomiona oraz czy woda jest odprowadzana przez
pompę, a następnie wyłączyć ją.
4. Aby przetestować alarm: odłączyć karbowaną rurę od kotła, wlać wodę do tej rury,
przekraczając poziom uruchamiania pompy, aby pływak aktywował alarm i sprawdzić,
czy kocioł przerywa pracę lub czy uruchamia się sygnał dźwiękowy lub świetlny.
3.a KONSERWACJA
Wszelkie prace na pompie do podnoszenia skroplin POWINNY BYĆ PROWADZONE PRZY
WYŁĄCZONYM ZASILANIU.
Na początku sezonu lub regularnie, jeśli pompa jest użytkowana przez cały rok:
Zdjąć obudowę, pociągając równolegle do ściany,
Instalacja pozioma:
Przesunąć zbiornik poziomo, a następnie opuścić, aby go oddzielić od pokrywy i odblokować.
Instalacja pionowa:
Pociągnąć zbiornik w kierunku przeciwnym do kotła, a następnie odblokować oddzielając go od
pokrywy.
Zdemontować pływak z pokrywy, zdejmując demontowalną podkładkę blokującą.
Wyczyścić wnętrze zbiornika oraz pływak za pomocą 5%. Spłukać następnie obficie czystą
wodą, uruchamiając pompę na minutę. Założyć z powrotem pływak z magnesem skierowanym
do góry oraz podkładką blokującą; założyć filtr z powrotem na miejsce w zbiorniku oraz
zamontować ponownie pokrywę. Założyć z powrotem zbiornik, wykonując od końca procedurę
przedstawioną powyżej, w obu wersjach montażu.
Powtórzyć kompletny test działania w trybie zwykłym i alarmowym.
Jeśli przewód jest uszkodzony, powinien zostać wymieniony przez producenta, jego serwis
posprzedażny lub osoby o odpowiednich kwalifikacjach w celu uniknięcia zagrożenia.
3.b ZABEZPIECZENIA
• Przekaźnik bezpieczeństwa mający na celu przerwanie pracy kotła lub uruchomienie
alarmu dźwiękowego lub świetlnego, SICCOM zaleca podłączenie tego przekaźnika.
• Produkt w całości zgodny z IPX3 (norma NF EN 60529)
• bezpiecznik termiczny z automatycznym ponownym uruchomieniem
• uziemienie pompy.

GWARANCJA
Gwarantujemy, że w momencie dostawy Twoja pompa znajduje się w doskonałym stanie i jest
gotowa do działania. Pompy produkowane przez SICCOM SAS posiadają 2-letnią gwarancję
(24 miesiące) od daty wystawienia faktury przez SICCOM SAS przed wszelkim wadliwym
działaniem. W razie stwierdzenia wady produktu przez klienta spoza Francji, należy przesłać
pompę opłaconą przesyłką do najbliższego dystrybutora SICCOM SAS. Wszelkie zwrócone
produkty zostaną poddane kompletnej analizie pochodzenia oraz działania w powiązaniu z
kodem śledzenia oraz zbadanymi osiągami technicznymi. W razie stwierdzenia braku awarii
związanej z nieprawidłowym użytkowaniem pompy oraz jeśli przestrzegano procedury instalacji,
produkt zostanie wymieniony lub naprawiony.
OGRANICZENIA:
Wszelka gwarancja dorozumiana będzie ograniczona w czasie jej trwania do wyraźnej gwarancji
określonej poniżej. W każdym przypadku, odpowiedzialność związana z gwarancją SICCOM
SAS jest ściśle ograniczona do wymiany lub naprawy dostarczonego produktu, powiększonej o
koszt jego transportu do pierwotnego miejsca dostawy.
S
przedawca ani producent nie ponoSi żadnej odpowiedzialności w razie obrażeń ciała lub
uSzkodzeń mienia poSiadających bezpośredni związek z produktem lub w naStępStwie jego
77J1132
(
użytkowania włącznie m
mienia lub obrażeń ciała poSiadających bezpośredni związek z produktem lub w naStępStwie
jego użytkowania
użytkowania produktu
odwołania ani rekompenSaty
GWARANCJA TRACI WAŻNOŚĆ W NASTĘPUJĄCYCH PRZYPADKACH:
- Otwarta osłona silnika pompy
- Podłączenie produktu do nieprawidłowego napięcia
- Pompa używana do innego płynu niż woda ze skroplin pochodząca z
kondensacyjnego kotła gazowego.
- Nieprawidłowe użytkowanie pompy przez klienta
- Alarm nie jest podłączony
Przed wszelkim użyciem, użytkownik określi zgodność produktu z planowanym zastosowaniem.
Użytkownik ponosi wszelkie ryzyko oraz konsekwencje prawne związane z użytkowaniem oraz
instalacją pompy.
SICCOM SAS zastrzega sobie prawo do modyfikacji całości lub części produktu bez
wcześniejszego informowania klientów o tym fakcie.
Podłączenie alarmu
. . ,
in z utratą zySków finanSowych
),
a także wSzelkich Szkód związanych z użytkowaniem lub niemożnością
. u
żytkownik wyraża zgodę na powyżSze warunki
.
,
zmniejSzenia przychodu uSzkodzeń
,
bez prawa do
