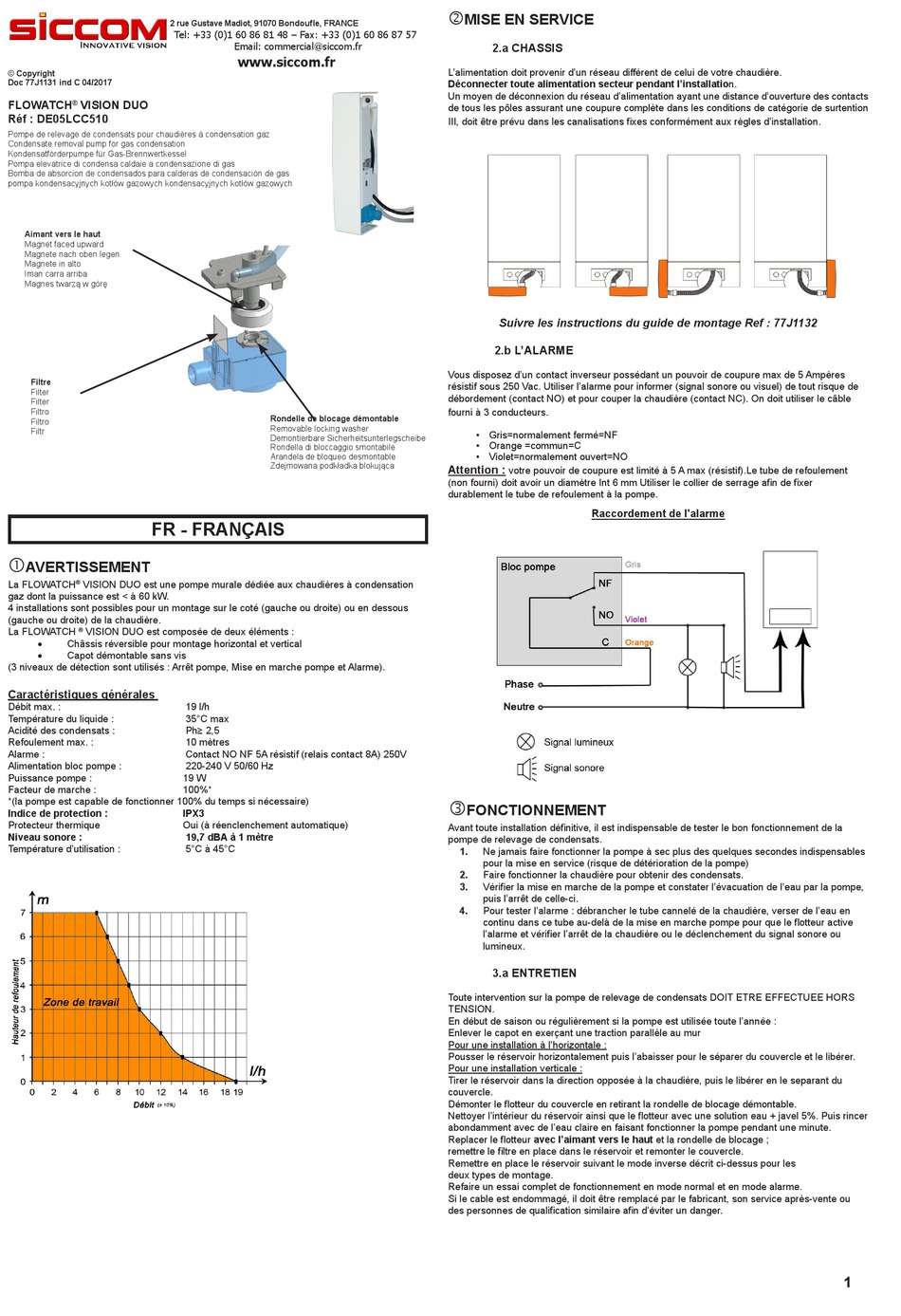

Siccom FLOWATCH VISION DUO Manual

2 rue Gustave Madiot, 91070 Bondoufle, FRANCE
© Copyright
Doc 77J1131 ind C 04/2017
FLOWATCH VISION DUO
®
Réf : DE05LCC510
Pompe de relevage de condensats pour chaudières à condensation gaz
Condensate removal pump for gas condensation
Kondensatförderpumpe für Gas-Brennwertkessel
Pompa elevatrice di condensa caldaie a condensazione di gas
Bomba de absorcion de condensados para calderas de condensación de gas
pompa kondensacyjnych kotłów gazowych kondensacyjnych kotłów gazowych
Aimant vers le haut
Magnet faced upward
Magnete nach oben legen
Magnete in alto
Iman carra arriba
Magnes twarzą w górę
Filtre
Filter
Filter
Filtro
Filtro
Filtr
FR - FRANÇAIS

AVERTISSEMENT
La FLOWATCH VISION DUO est une pompe murale dédiée aux chaudières à condensation
®
gaz dont la puissance est < à 60 kW.
4 installations sont possibles pour un montage sur le coté (gauche ou droite) ou en dessous
(gauche ou droite) de la chaudière.
La FLOWATCH VISION DUO est composée de deux éléments :
®
• Châssis réversible pour montage horizontal et vertical
• Capot démontable sans vis
(3 niveaux de détection sont utilisés : Arrêt pompe, Mise en marche pompe et Alarme).
Caractéristiques générales
Débit max. :
Température du liquide :
Acidité des condensats :
Refoulement max. :
Alarme :
Alimentation bloc pompe :
Puissance pompe :
Facteur de marche :
*(la pompe est capable de fonctionner 100% du temps si nécessaire)
Indice de protection :
Protecteur thermique
Niveau sonore :
Température d'utilisation :
Tel: +33 (0)1 60 86 81 48 – Fax: +33 (0)1 60 86 87 57
Email: commercial@siccom.fr
www.siccom.fr
Rondelle de blocage démontable
Removable locking washer
Demontierbare Sicherheitsunterlegscheibe
Rondella di bloccaggio smontabile
Arandela de bloqueo desmontable
Zdejmowana podkładka blokująca
19 l/h
35°C max
Ph≥ 2,5
10 mètres
Contact NO NF 5A résistif (relais contact 8A) 250V
220-240 V 50/60 Hz
19 W
100%*
IPX3
Oui (à réenclenchement automatique)
19,7 dBA à 1 mètre
5°C à 45°C

MISE EN SERVICE
2.a CHASSIS
L'alimentation doit provenir d'un réseau différent de celui de votre chaudière.
Déconnecter toute alimentation secteur pendant l'installation.
Un moyen de déconnexion du réseau d'alimentation ayant une distance d'ouverture des contacts
de tous les pôles assurant une coupure complète dans les conditions de catégorie de surtention
III, doit être prévu dans les canalisations fixes conformément aux règles d'installation
Suivre les instructions du guide de montage Ref : 77J1132
2.b L'ALARME
Vous disposez d'un contact inverseur possédant un pouvoir de coupure max de 5 Ampères
résistif sous 250 Vac. Utiliser l'alarme pour informer (signal sonore ou visuel) de tout risque de
débordement (contact NO) et pour couper la chaudière (contact NC). On doit utiliser le câble
fourni à 3 conducteurs.
• Gris=normalement fermé=NF
• Orange =commun=C
• Violet=normalement ouvert=NO
Attention :
votre pouvoir de coupure est limité à 5 A max (résistif).Le tube de refoulement
(non fourni) doit avoir un diamètre Int 6 mm Utiliser le collier de serrage afin de fixer
durablement le tube de refoulement à la pompe.
Raccordement de l'alarme

FONCTIONNEMENT
Avant toute installation définitive, il est indispensable de tester le bon fonctionnement de la
pompe de relevage de condensats.
1. Ne jamais faire fonctionner la pompe à sec plus des quelques secondes indispensables
pour la mise en service (risque de détérioration de la pompe)
2.
Faire fonctionner la chaudière pour obtenir des condensats.
3. Vérifier la mise en marche de la pompe et constater l'évacuation de l'eau par la pompe,
puis l'arrêt de celle-ci.
4. Pour tester l'alarme : débrancher le tube cannelé de la chaudière, verser de l'eau en
continu dans ce tube au-delà de la mise en marche pompe pour que le flotteur active
l'alarme et vérifier l'arrêt de la chaudière ou le déclenchement du signal sonore ou
lumineux.
3.a ENTRETIEN
Toute intervention sur la pompe de relevage de condensats DOIT ETRE EFFECTUEE HORS
TENSION.
En début de saison ou régulièrement si la pompe est utilisée toute l'année :
Enlever le capot en exerçant une traction parallèle au mur
Pour une installation à l'horizontale :
Pousser le réservoir horizontalement puis l'abaisser pour le séparer du couvercle et le libérer.
Pour une installation verticale :
Tirer le réservoir dans la direction opposée à la chaudière, puis le libérer en le separant du
couvercle.
Démonter le flotteur du couvercle en retirant la rondelle de blocage démontable.
Nettoyer l'intérieur du réservoir ainsi que le flotteur avec une solution eau + javel 5%. Puis rincer
abondamment avec de l'eau claire en faisant fonctionner la pompe pendant une minute.
Replacer le flotteur avec l'aimant vers le haut et la rondelle de blocage ;
remettre le filtre en place dans le réservoir et remonter le couvercle.
Remettre en place le réservoir suivant le mode inverse décrit ci-dessus pour les
deux types de montage.
Refaire un essai complet de fonctionnement en mode normal et en mode alarme.
Si le cable est endommagé, il doit être remplacé par le fabricant, son service après-vente ou
des personnes de qualification similaire afin d'éviter un danger.
.
1
