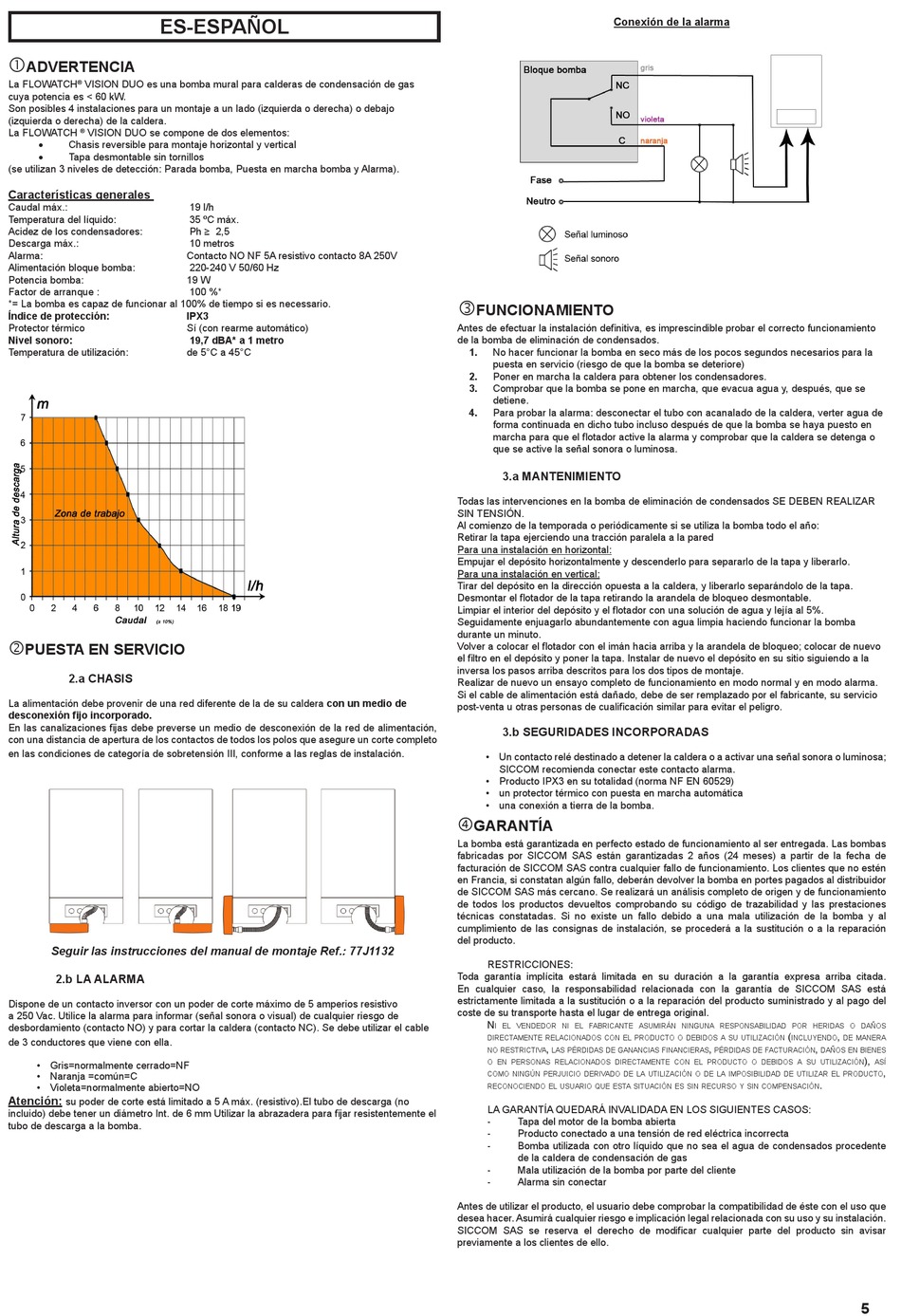

ES-ESPAÑOL

ADVERTENCIA
La FLOWATCH VISION DUO es una bomba mural para calderas de condensación de gas
®
cuya potencia es < 60 kW.
Son posibles 4 instalaciones para un montaje a un lado (izquierda o derecha) o debajo
(izquierda o derecha) de la caldera.
La FLOWATCH VISION DUO se compone de dos elementos:
®
• Chasis reversible para montaje horizontal y vertical
• Tapa desmontable sin tornillos
(se utilizan 3 niveles de detección: Parada bomba, Puesta en marcha bomba y Alarma).
Características generales
Caudal máx.:
Temperatura del líquido:
Acidez de los condensadores:
Descarga máx.:
Alarma:
Alimentación bloque bomba:
Potencia bomba:
Factor de arranque :
*= La bomba es capaz de funcionar al 100% de tiempo si es necessario.
Índice de protección:
Protector térmico
Nivel sonoro:
Temperatura de utilización:


PUESTA EN SERVICIO

2.a CHASIS
La alimentación debe provenir de una red diferente de la de su caldera con un medio de
desconexión fijo incorporado.
En las canalizaciones fijas debe preverse un medio de desconexión de la red de alimentación,
con una distancia de apertura de los contactos de todos los polos que asegure un corte completo
en las condiciones de categoría de sobretensión III, conforme a las reglas de instalación.
Seguir las instrucciones del manual de montaje Ref.: 77J1132
2.b LA ALARMA
Dispone de un contacto inversor con un poder de corte máximo de 5 amperios resistivo
a 250 Vac. Utilice la alarma para informar (señal sonora o visual) de cualquier riesgo de
desbordamiento (contacto NO) y para cortar la caldera (contacto NC). Se debe utilizar el cable
de 3 conductores que viene con ella.
• Gris=normalmente cerrado=NF
• Naranja =común=C
• Violeta=normalmente abierto=NO
Atención:
su poder de corte está limitado a 5 A máx. (resistivo).El tubo de descarga (no
incluido) debe tener un diámetro Int. de 6 mm Utilizar la abrazadera para fijar resistentemente el
tubo de descarga a la bomba.
19 l/h
35 ºC máx.
Ph ≥ 2,5
10 metros
Contacto NO NF 5A resistivo contacto 8A 250V
220-240 V 50/60 Hz
19 W
100 %*
IPX3
Sí (con rearme automático)
19,7 dBA* a 1 metro
de 5°C a 45°C
Conexión de la alarma

FUNCIONAMIENTO
Antes de efectuar la instalación definitiva, es imprescindible probar el correcto funcionamiento
de la bomba de eliminación de condensados.
1. No hacer funcionar la bomba en seco más de los pocos segundos necesarios para la
puesta en servicio (riesgo de que la bomba se deteriore)
2.
Poner en marcha la caldera para obtener los condensadores.
3. Comprobar que la bomba se pone en marcha, que evacua agua y, después, que se
detiene.
4. Para probar la alarma: desconectar el tubo con acanalado de la caldera, verter agua de
forma continuada en dicho tubo incluso después de que la bomba se haya puesto en
marcha para que el flotador active la alarma y comprobar que la caldera se detenga o
que se active la señal sonora o luminosa.
3.a MANTENIMIENTO
Todas las intervenciones en la bomba de eliminación de condensados SE DEBEN REALIZAR
SIN TENSIÓN.
Al comienzo de la temporada o periódicamente si se utiliza la bomba todo el año:
Retirar la tapa ejerciendo una tracción paralela a la pared
Para una instalación en horizontal:
Empujar el depósito horizontalmente y descenderlo para separarlo de la tapa y liberarlo.
Para una instalación en vertical:
Tirar del depósito en la dirección opuesta a la caldera, y liberarlo separándolo de la tapa.
Desmontar el flotador de la tapa retirando la arandela de bloqueo desmontable.
Limpiar el interior del depósito y el flotador con una solución de agua y lejía al 5%.
Seguidamente enjuagarlo abundantemente con agua limpia haciendo funcionar la bomba
durante un minuto.
Volver a colocar el flotador con el imán hacia arriba y la arandela de bloqueo; colocar de nuevo
el filtro en el depósito y poner la tapa. Instalar de nuevo el depósito en su sitio siguiendo a la
inversa los pasos arriba descritos para los dos tipos de montaje.
Realizar de nuevo un ensayo completo de funcionamiento en modo normal y en modo alarma.
Si el cable de alimentación está dañado, debe de ser remplazado por el fabricante, su servicio
post-venta u otras personas de cualificación similar para evitar el peligro.
3.b SEGURIDADES INCORPORADAS
• Un contacto relé destinado a detener la caldera o a activar una señal sonora o luminosa;
SICCOM recomienda conectar este contacto alarma.
• Producto IPX3 en su totalidad (norma NF EN 60529)
• un protector térmico con puesta en marcha automática
• una conexión a tierra de la bomba.

GARANTÍA
La bomba está garantizada en perfecto estado de funcionamiento al ser entregada. Las bombas
fabricadas por SICCOM SAS están garantizadas 2 años (24 meses) a partir de la fecha de
facturación de SICCOM SAS contra cualquier fallo de funcionamiento. Los clientes que no estén
en Francia, si constatan algún fallo, deberán devolver la bomba en portes pagados al distribuidor
de SICCOM SAS más cercano. Se realizará un análisis completo de origen y de funcionamiento
de todos los productos devueltos comprobando su código de trazabilidad y las prestaciones
técnicas constatadas. Si no existe un fallo debido a una mala utilización de la bomba y al
cumplimiento de las consignas de instalación, se procederá a la sustitución o a la reparación
del producto.
RESTRICCIONES:
Toda garantía implícita estará limitada en su duración a la garantía expresa arriba citada.
En cualquier caso, la responsabilidad relacionada con la garantía de SICCOM SAS está
estrictamente limitada a la sustitución o a la reparación del producto suministrado y al pago del
coste de su transporte hasta el lugar de entrega original.
N
i el veNdedor Ni el fabricaNte asumiráN NiNguNa respoNsabilidad por heridas o daños
directameNte relacioNados coN el producto o debidos a su utilizacióN
,
No restrictiva las pérdidas de gaNaNcias fiNaNcieras
o eN persoNas relacioNados directameNte coN el producto o debidos a su utilizacióN
como NiNgúN perjuicio derivado de la utilizacióN o de la imposibilidad de utilizar el producto
recoNocieNdo el usuario que esta situacióN es siN recurso y siN compeNsacióN
LA GARANTÍA QUEDARÁ INVALIDADA EN LOS SIGUIENTES CASOS:
- Tapa del motor de la bomba abierta
- Producto conectado a una tensión de red eléctrica incorrecta
- Bomba utilizada con otro líquido que no sea el agua de condensados procedente
de la caldera de condensación de gas
- Mala utilización de la bomba por parte del cliente
- Alarma sin conectar
Antes de utilizar el producto, el usuario debe comprobar la compatibilidad de éste con el uso que
desea hacer. Asumirá cualquier riesgo e implicación legal relacionada con su uso y su instalación.
SICCOM SAS se reserva el derecho de modificar cualquier parte del producto sin avisar
previamente a los clientes de ello.
( ,
iNcluyeNdo de maNera
, ,
pérdidas de facturacióN daños eN bieNes
),
así
.
