MONTAGEANLEITUNG
2R Hängeelement
2R Wall unit
Elément suspendu 2U
2R Hangelement
MONTAGEANLEITUNG · ASSEMBLY INSTRUCTION · NOTICE DE MONTAGE · MONTAGEHANDLEIDING
1265663
Lesen Sie zuerst die Anleitung und beginnen Sie dann mit der Montage
Before starting with the fitting, please read carefully the assembly instruction
Avant de commencer avec le montage, nous vous prions de bien lire le notice de montage
Voordat uw met de montage begint, a.u.b. de montagehandleiding lezen
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Hülsta now! no.3 6281
Summary of Contents for Hülsta now! no.3 6281

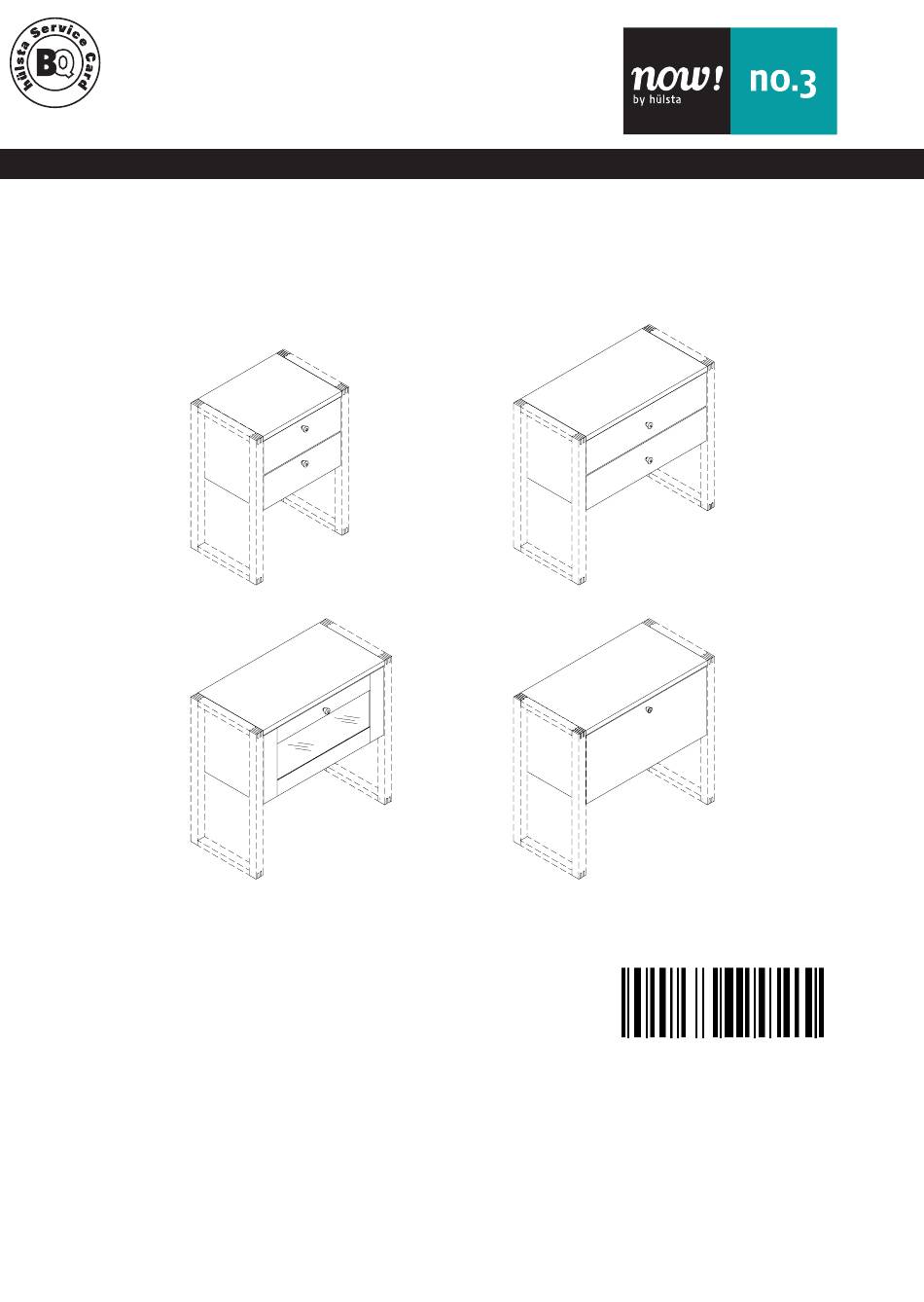

- Page 1 MONTAGEANLEITUNG 2R Hängeelement 2R Wall unit Elément suspendu 2U 2R Hangelement MONTAGEANLEITUNG · ASSEMBLY INSTRUCTION · NOTICE DE MONTAGE · MONTAGEHANDLEIDING 1265663 Lesen Sie zuerst die Anleitung und beginnen Sie dann mit der Montage Before starting with the fitting, please read carefully the assembly instruction Avant de commencer avec le montage, nous vous prions de bien lire le notice de montage Voordat uw met de montage begint, a.u.b.
- Page 2 MONTAGEANLEITUNG 2R Hängeelement 2R Wall unit Elément suspendu 2U 2R Hangelement MONTAGEANLEITUNG · ASSEMBLY INSTRUCTION · NOTICE DE MONTAGE · MONTAGEHANDLEIDING Cher client now! by hülsta, Lieber now! by hülsta – Kunde, dans le cas où vous constateriez lors du montage, contrairement à nos intentions, sollten Sie –...
- Page 3 MONTAGEANLEITUNG 2R Hängeelement 2R Wall unit Elément suspendu 2U 2R Hangelement INHALT · CONTENTS · TABLE DES MATIERES · INHOUD 2RHängeelement, Korpusmontage 2R Wall unit, Carcase assembly · Elément suspendu 2U, Montage du corps · 2R Hangelement, Rompmontage 2RHängeelement, Holz-Klappenmontage TYP 6281 / 6285 / 6287 / 6288 / 6291 / 6295 10-13 ·...
- Page 4 MONTAGEANLEITUNG 2R Hängeelement 2R Wall unit Elément suspendu 2U 2R Hangelement GESAMTÜBERSICHT · SUMMARY · VUE GENERALE · TOTAALOVERZICHT Ø 8mm Für die Montage wird benötigt: Necessary for assembly: Pour le montage il faut: Benodigdheden voor de montage: Verehrter Kunde, hier haben Sie die Möglichkeit die mitgelieferten Schrauben nachzumessen! Dear customer, here you find a possibility to measure the delivered screws!
- Page 5 MONTAGEANLEITUNG 2R Hängeelement, Schubkastenmontage TYP 5201 / 5205 / 5207 / 5208 5211 / 5215 / 5217 / 5218 2R Wall unit, Drawer assembly Elément suspendu 2U, Montage des tiroirs 2R Hangelement, Ladenmontage MONTAGE · ASSEMBLY · MONTAGE · MONTAGE BK now! 3 Baukasten BK now! 3 SK 38er / 2007 Sockel- / Hängeelement...
- Page 6 MONTAGEANLEITUNG 2R Hängeelement, Holz-Klappenmontage TYP 6281 / 6285 / 6287 / 6288 / 6291 / 6295 2R Wall unit, Wooden flap assembly Elément suspendu 2U, Montage du abattant en bois 2R Hangelement, Houten klepmontage MONTAGE · ASSEMBLY · MONTAGE · MONTAGE BK now! 3 Hängeelement Stollen Holz Klappe Mat.-Nr.: 1268574 316995...
- Page 7 MONTAGEANLEITUNG 2R Hängeelement, Alu-Klappenmontage TYP 6297 / 6298 2R Wall unit, Aluminium flap assembly Elément suspendu 2U, Montage du abattant en aluminium 2R Hangelement, Aluminium klepmontage MONTAGE · ASSEMBLY · MONTAGE · MONTAGE BK now! 3 Hängeelement Stollen Alu Klappe Mat.-Nr.: 1268575 316995 375966...
- Page 8 MONTAGEANLEITUNG 2R Hängeelement, Korpusmontage 2R Wall unit, Carcase assembly Elément suspendu 2U, Montage du corps 2R Hangelement, Rompmontage MONTAGE · ASSEMBLY · MONTAGE · MONTAGE 4x B Markierungspfeil muss zur Bohrung in der Bauteilkante zeigen! Arrow on cam must point to hole in the edge of the panel! La flèche doit être orientée vers le perçage placé...
- Page 9 MONTAGEANLEITUNG 2R Hängeelement, Korpusmontage 2R Wall unit, Carcase assembly Elément suspendu 2U, Montage du corps 2R Hangelement, Rompmontage MONTAGE · ASSEMBLY · MONTAGE · MONTAGE 2x E 4x F 2x D 4x G SEITE 9...
- Page 10 MONTAGEANLEITUNG 2R Hängeelement, Holz-Klappenmontage TYP 6281 / 6285 / 6287 / 6288 / 6291 / 6295 2R Wall unit, Wooden flap assembly Elément suspendu 2U, Montage du abattant en bois 2R Hangelement, Houten klepmontage MONTAGE · ASSEMBLY · MONTAGE · MONTAGE 4x E 2x A1 4x D...
- Page 11 MONTAGEANLEITUNG 2R Hängeelement, Holz-Klappenmontage TYP 6281 / 6285 / 6287 / 6288 / 6291 / 6295 2R Wall unit, Wooden flap assembly Elément suspendu 2U, Montage du abattant en bois 2R Hangelement, Houten klepmontage MONTAGE · ASSEMBLY · MONTAGE · MONTAGE 2x R Scharnier lösen Releasing the hinge...
- Page 12 MONTAGEANLEITUNG 2R Hängeelement, Holz-Klappenmontage TYP 6281 / 6285 / 6287 / 6288 / 6291 / 6295 2R Wall unit, Wooden flap assembly Elément suspendu 2U, Montage du abattant en bois 2R Hangelement, Houten klepmontage MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Falsch! Richtig! Wrong!
- Page 13 MONTAGEANLEITUNG 2R Hängeelement, Holz-Klappenmontage TYP 6281 / 6285 / 6287 / 6288 / 6291 / 6295 2R Wall unit, Wooden flap assembly Elément suspendu 2U, Montage du abattant en bois 2R Hangelement, Houten klepmontage MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Höhenausrichtung Height adjustment Réglage en hauteur...
- Page 14 MONTAGEANLEITUNG 2R Hängeelement, Alu-Klappenmontage TYP 6297 / 6298 2R Wall unit, Aluminium flap assembly Elément suspendu 2U, Montage du abattant en aluminium 2R Hangelement, Aluminium klepmontage MONTAGE · ASSEMBLY · MONTAGE · MONTAGE 4x E 2x A1 4x D 4x E1 2x D1 SEITE 14...
- Page 15 MONTAGEANLEITUNG 2R Hängeelement, Alu-Klappenmontage TYP 6297 / 6298 2R Wall unit, Aluminium flap assembly Elément suspendu 2U, Montage du abattant en aluminium 2R Hangelement, Aluminium klepmontage MONTAGE · ASSEMBLY · MONTAGE · MONTAGE 2x R Scharnier lösen Releasing the hinge Desserrez la charnière Scharnier losmaken Klappe...
- Page 16 MONTAGEANLEITUNG 2R Hängeelement, Alu-Klappenmontage TYP 6297 / 6298 2R Wall unit, Aluminium flap assembly Elément suspendu 2U, Montage du abattant en aluminium 2R Hangelement, Aluminium klepmontage MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Falsch! Richtig! Wrong! Correct! Incorrect! Correct! Fout! Correct! 2x B1 2x B1...
- Page 17 MONTAGEANLEITUNG 2R Hängeelement, Alu-Klappenmontage TYP 6297 / 6298 2R Wall unit, Aluminium flap assembly Elément suspendu 2U, Montage du abattant en aluminium 2R Hangelement, Aluminium klepmontage MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Höhenausrichtung Height adjustment Réglage en hauteur Hoogteverstelling SEITE 17...
- Page 18 MONTAGEANLEITUNG 2R Hängeelement, Schubkastenmontage TYP 5201 / 5205 / 5207 / 5208 5211 / 5215 / 5217 / 5218 2R Wall unit, Drawer assembly Elément suspendu 2U, Montage des tiroirs 2R Hangelement, Ladenmontage MONTAGE · ASSEMBLY · MONTAGE · MONTAGE 2x T 4x E 2x U...
- Page 19 MONTAGEANLEITUNG 2R Hängeelement, Schubkastenmontage TYP 5201 / 5205 / 5207 / 5208 5211 / 5215 / 5217 / 5218 2R Wall unit, Drawer assembly Elément suspendu 2U, Montage des tiroirs 2R Hangelement, Ladenmontage MONTAGE · ASSEMBLY · MONTAGE · MONTAGE Höhenverstellung Schubkasten Height adjustment of drawers Réglage en hauteur des tiroirs...
