Vue générale
Le détecteur de mouvement sans fi l est un dispositif infrarouge passif qui détecte le mouvement des personnes et des véhicules. Chaque
détecteur de mouvement a sa propre identifi cation pour permettre un lien radio sécurisé. La station de base (non fournie) peut recevoir les
signaux de 8 capteurs au maximum. La station de base émet un seul beep pour le premier capteur programmé, un bip double pour le second,
et ainsi de suite. De plus, plusieurs stations de base peuvent fonctionner avec le même capteur pour émettre une alarme sur des emplacements
différents.
AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques comme le plomb, reconnu par l'État de la Californie comme cause
de cancers, d'anomalies congénitales et d'autres problèmes liés à la reproduction. Pour plus d'informations, visitez www.P65Warnings.ca.gov

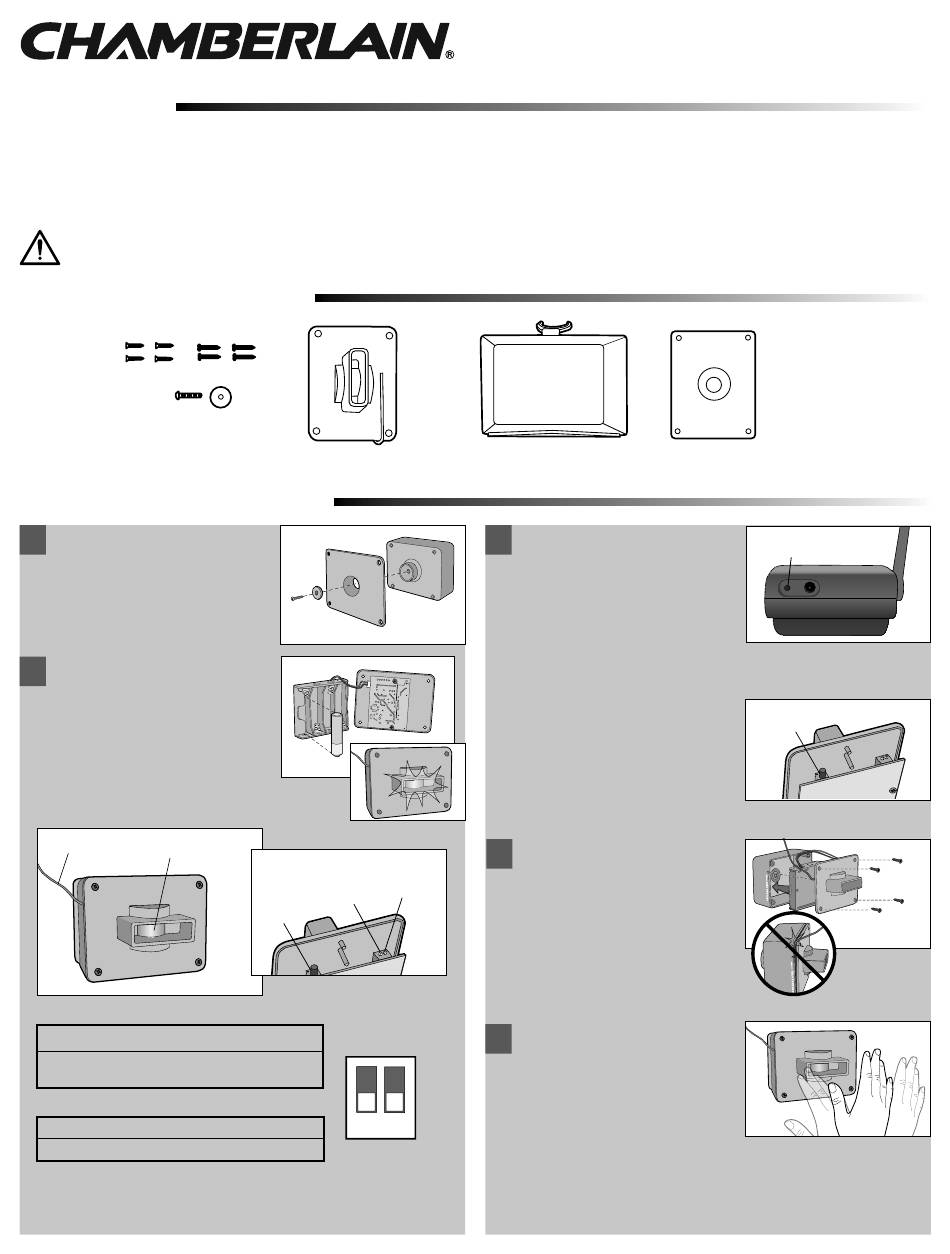

Inventaire de l'emballage
Douille tournante
Montage et Programmation
1
Attacher la boîte de détecteur
de mouvement sur la plaque
de montage avec la grande vis
argentée. Serrer la vis jusqu'à ce
que le détecteur de mouvement
reste en place quand ajusté.
2
Installer les 4 piles alcalines
AA. (Des piles au Lithium
sont recommendées pour les
environnements froids.) Le DEL
lampe clignote.
RÉGLAGE DES COMMUTATEURS
Antenne
Détecteur de movement
INTERRUPTEUR N° 1 :
Arrêt Plage de détection de 4,5 m (15 pi)
Plage de détection de 9,1 m (30 pi)
Marche
(Défaut)
INTERRUPTEUR N° 2 :
Arrêt Sensibilité basse
Marche Sensibilité haute (Défaut)
REMARQUE : Pour éviter la détection de petits animaux, mettre
l'interrupteur n° 2 sur l'arrêt (OFF).
Détecteur de mouvement
Interrupteur n° 1
Interrupteur n° 2
Bouton
« Learn »
Arrêt
1 2
Marche
DÉTECTEUR DE MOUVEMENT SANS FIL
Écran solaire et anti-pluie
3
A Vérifi er que la station de base
et le détecteur de mouvement
sont proches l'un de l'autre.
Appuyer momentanément
sur le bouton « Learn » de la
station de base. L'avertisseur
doit émettre un son.
B Dans les 60 secondes,
enfoncer le bouton « Learn »
situé à l'intérieur du détecteur
de mouvement. Le voyant à
DEL s'allume et la station de
base bourdonne.
Insérer le porte-piles faisant face
4
à la direction opposée au circuit
imprimé et installer le couvercle
(fournie).
REMARQUE : Vérifi er que les
piles ne touchent pas le circuit
imprimé et l'antenne et que les
fi ls des piles ne sont pas pincés.
Faire un essai du détecteur de
5
mouvement en bougean une
main devant le détecteur. Le
voyant à DEL clignote et la
station de base bourdonne X fois
pour indiquer quel détecteur a
été activé.
3
SUPPLÉMENTAIRE
MODÈLES CWPIR ET CWPIRC
Plaque de montage
Bouton « Learn »
Bouton « Learn »
