Change over C mount to CS mount
The description can be used for following products:

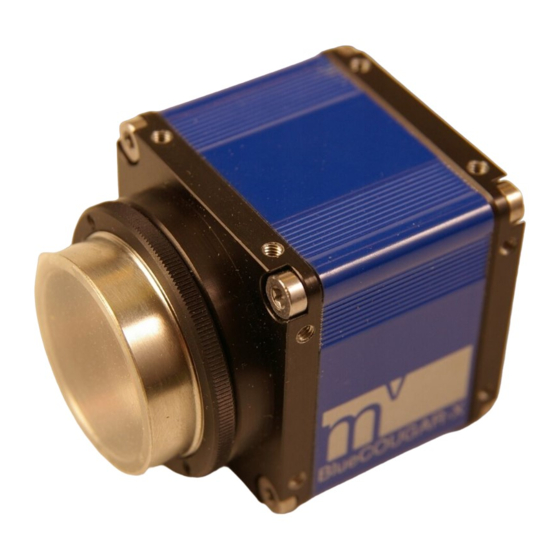

mvBlueCOGAR­P series
mvBlueFOX series
mvBlueLYNX series
mvBlueLYNX­M series
You will need following utilities to change the mount:
allen wrench, 0.9mm
lens
PC with installed driver
Step 1: Demounting of C mount ring nut
For demounting of the C mount ring nut, please
1.  unfix the 3 set screws on the front plate with the aid of the 0.9mm allen wrench
(       in figure 1). Afterwards
1
2.  turn the C mount ring nut anti­clockwise from the front plate (       in figure 1).
MATRIX VISION GmbH | Talstrasse 16 | DE ­ 71570 Oppenweiler
Telefon: +49­7191­9432­0 | Fax: +49­7191­9432­288 | www.matrix­vision.de
Subject to change without notice / Technische Änderungen vorbehalten – 08/2009

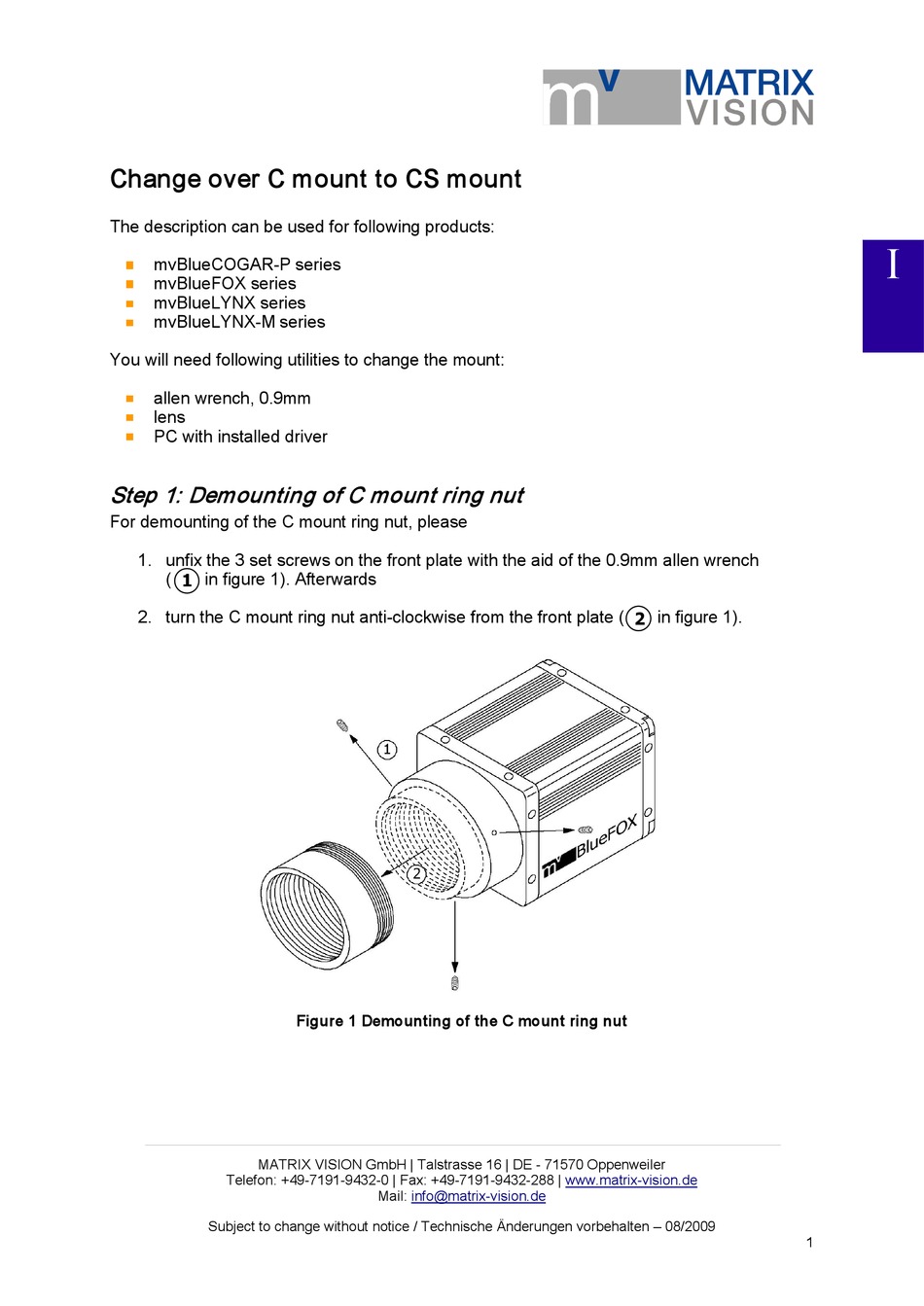

Figure 1 Demounting of the C mount ring nut
Mail: info@matrix­vision.de
