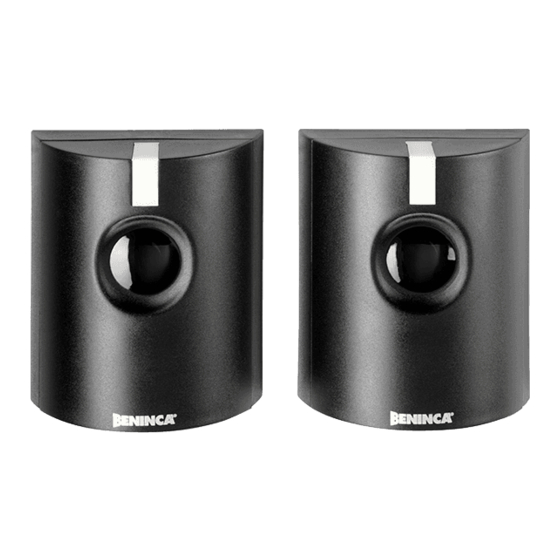

Beninca FTC.S Manual

IL MANUALE ORIGINALE E' ALLEGATO ALL'ACQUISTO
ED E' PARTE INTEGRANTE DEL PRODOTTO
SYNC
TX M1: 24Vac (+24Vdc)
M2: 24Vac (-24Vdc)
RX M1: 24Vac (+24Vdc)
M2: 24V ac (-24Vdc)
M3: Comune, COM.
M4: Contatto normalmente aperto, N.O.
M5: Contatto normalmente chiuso, N.C.*
*Con fotocellule alimentate e allineate.
TX M1: 24Vac (+24Vdc)
M2: 24Vac (-24Vdc)
RX M1: 24Vac (+24Vdc)
M2: 24Vac (-24Vdc)
M3: Common, COM.
M4: Normally open contact, N.O.
M5: Normally closed contact, N.C
*With powered and aligned photocells.
TX
JP2 Open
SYNC OFF
24Vac/dc
M1 M2
24Vac/24Vdc
TX M1: 24Vac (+24Vdc)
M2: 24Vac (-24Vdc)
RX M1: 24Vac (+24Vdc)
M2: 24Vac (-24Vdc)
M3: Gemeinsam, COM.
M4: Arbeitskontakt, N.O.
M5: Ruhekontakt, N.C.
*Bei gespeisten und angereihten
Fotozellen
TX M1: 24Vac (+24Vdc)
M2: 24Vac (-24Vdc)
RX M1: 24Vac (+24Vdc)
M2: 24Vac (-24Vdc)
M3: Commun, COM
M4: Contact normalement ouvert, N.O.
M5: .Contact normalement fermé, N.C.
*Avec photocellules alimentées
et alignées.

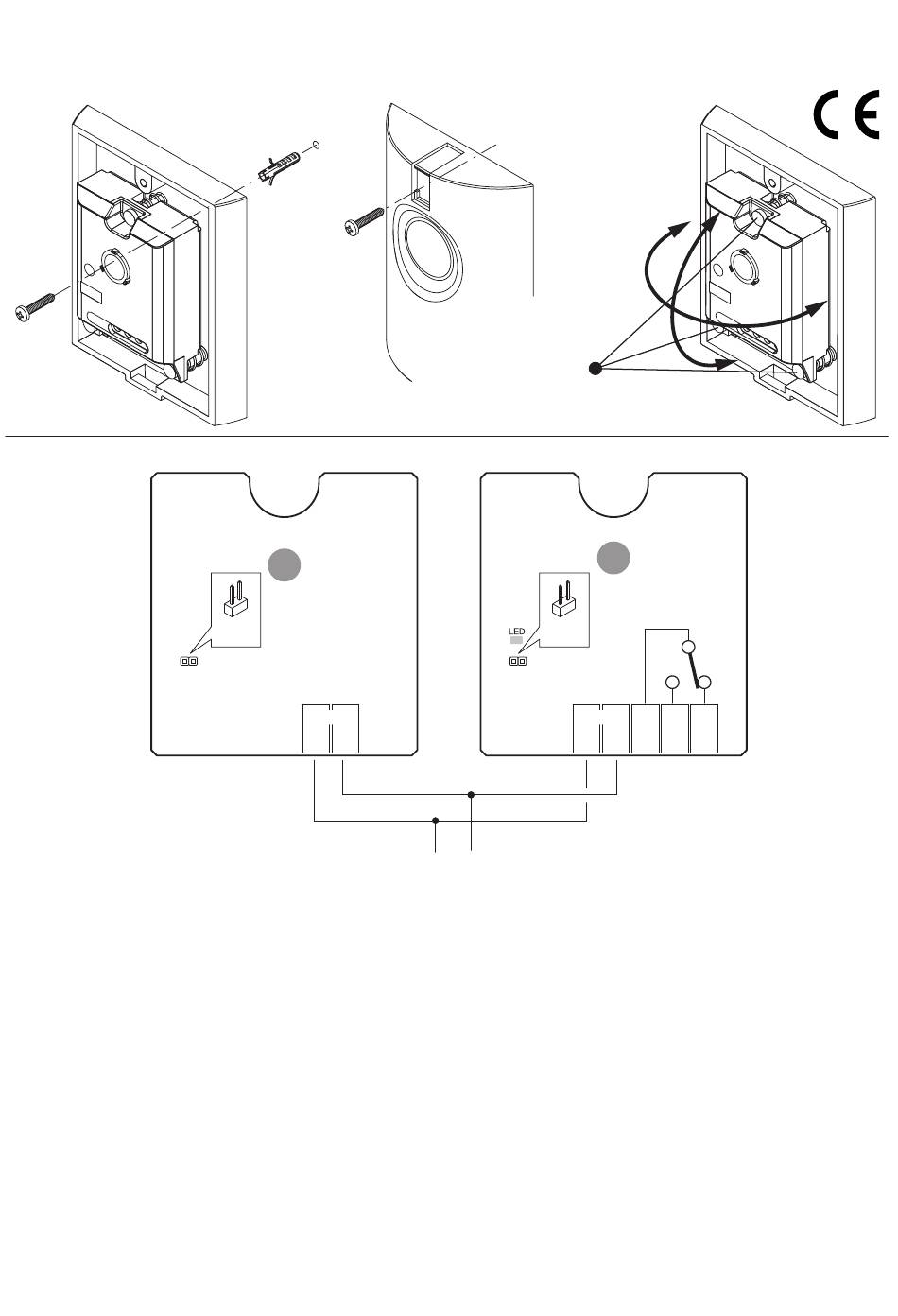

Viti di regolazione
Adjustment screws
Stellschrauben
Vis de réglage
Tornillos de ajuste
Śruby regulacyjne
JP2 Open
SYNC OFF
SYNC
24Vac/dc
M1
(+) (-)
Fig.1
RX
COM N.O. N.C.
M2 M3 M4 M5
TX M1: 24Vac (+24Vdc)
M2: 24Vac (-24Vdc)
RX M1: 24Vac (+24Vdc)
M2: 24Vac (-24Vdc)
M3: Común, COM.
M4: Contacto normalmente abierto, N.O.
M5: Contacto normalmente cerrado, N.C.
*Con fotocélulas alimentadas y alineadas.
TX M1: 24Vac (+24Vdc)
M2: 24Vac (-24Vdc)
RX M1: 24Vac (+24Vdc)
M2: 24Vac (-24Vdc)
M3: Wspólne, COM.
M4: Styk normalnie otwarty (rozwarty), N.O.
M5: Styk normalnie zamknięty (zwarty), N.Z.
*Przy fotokomórkach zasilanych
i uliniowanych.
