2. Placez le couvercle de la tête (5) sur la plaque intermé-
diaire (7) en fonction du marquage de centrage.
Placez la tête de pompe suivant l'orientation des rac-
cords de gaz sur le carter du compresseur.
3. Serrez les vis (4) en croix (couple de serrage : 190 à
200 Ncm).
f.) Fermeture du carter de la pompe
1. Remettez prudemment le couvercle du carter ( Fig. 7/2)
sur le carter de la pompe (3) (voir Fig. 12).
Ce faisant, vérifiez que les câbles se trouvent à l'intérieur
du carter de la pompe (3) et que la platine n'est pas en-
dommagée.

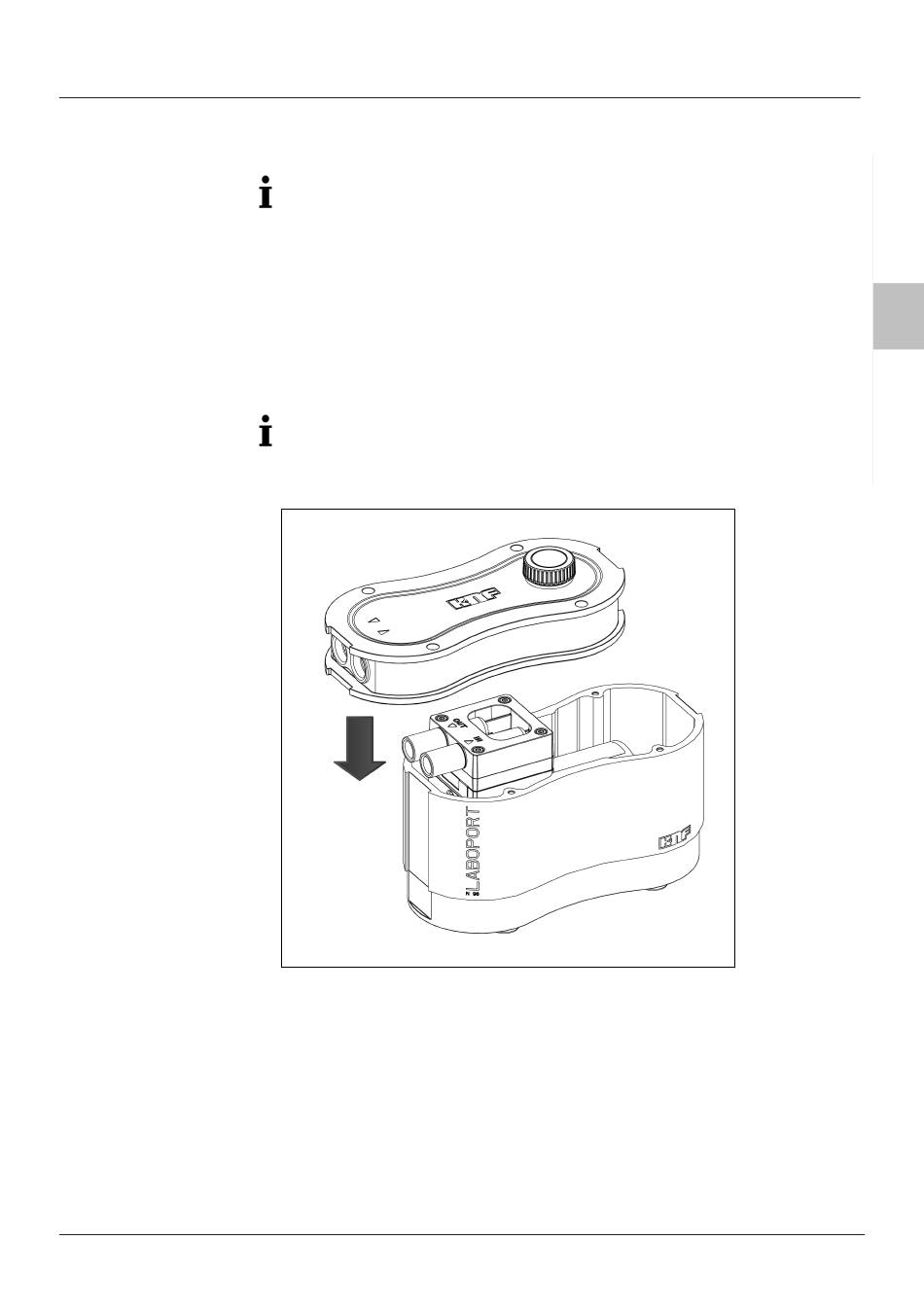

Fig.12: Mise en place du couvercle du carter
2. Faites glisser le couvercle du carter (2) sur les raccords
de gaz jusqu'à ce que la géométrie du couvercle du car-
ter (2) coïncide avec celle du carter de la pompe (3) (voir
Fig. 13).
