Quick Links

Einbau- und Betriebsanleitung
Einbau- und Betriebsanleitung
DE
DE
Technikschacht LW 1000 / Einbau- und Betriebsanleitung............................ 2
Technikschacht LW 1000 / Einbau- und Betriebsanleitung............................ 2
EN
EN
Engineering chamber LW 1000 / Installation and operating instructions...... 20
Engineering chamber LW 1000 / Installation and operating instructions...... 20
FR
FR
Module rehausse LW 1000 / Instructions de pose et d'utilisation.................38
Module rehausse LW 1000 / Instructions de pose et d'utilisation.................38
IT
IT
Pozzetto tecnico LW 1000 / Istruzioni per l'installazione e l'uso.................. 56
Pozzetto tecnico LW 1000 / Istruzioni per l'installazione e l'uso.................. 56
NL
NL
Techniekschacht LW 1000 / Inbouw- en bedieningshandleiding..................74
Techniekschacht LW 1000 / Inbouw- en bedieningshandleiding..................74
PL
PL
Studzienka techniczna LW 1000 / Instrukcja zabudowy i obsługi................ 92
Studzienka techniczna LW 1000 / Instrukcja zabudowy i obsługi................ 92
2021/05
Technikschacht
Technikschacht
LW1000
LW1000
010-701_02

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LW1000 and is the answer not in the manual?

Questions and answers

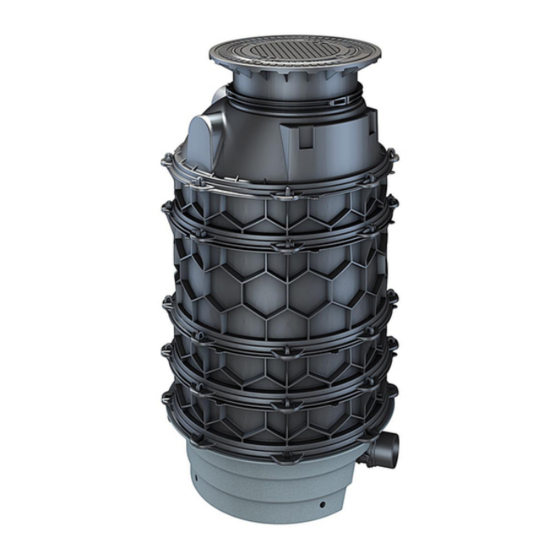

Summary of Contents for Kessel LW1000

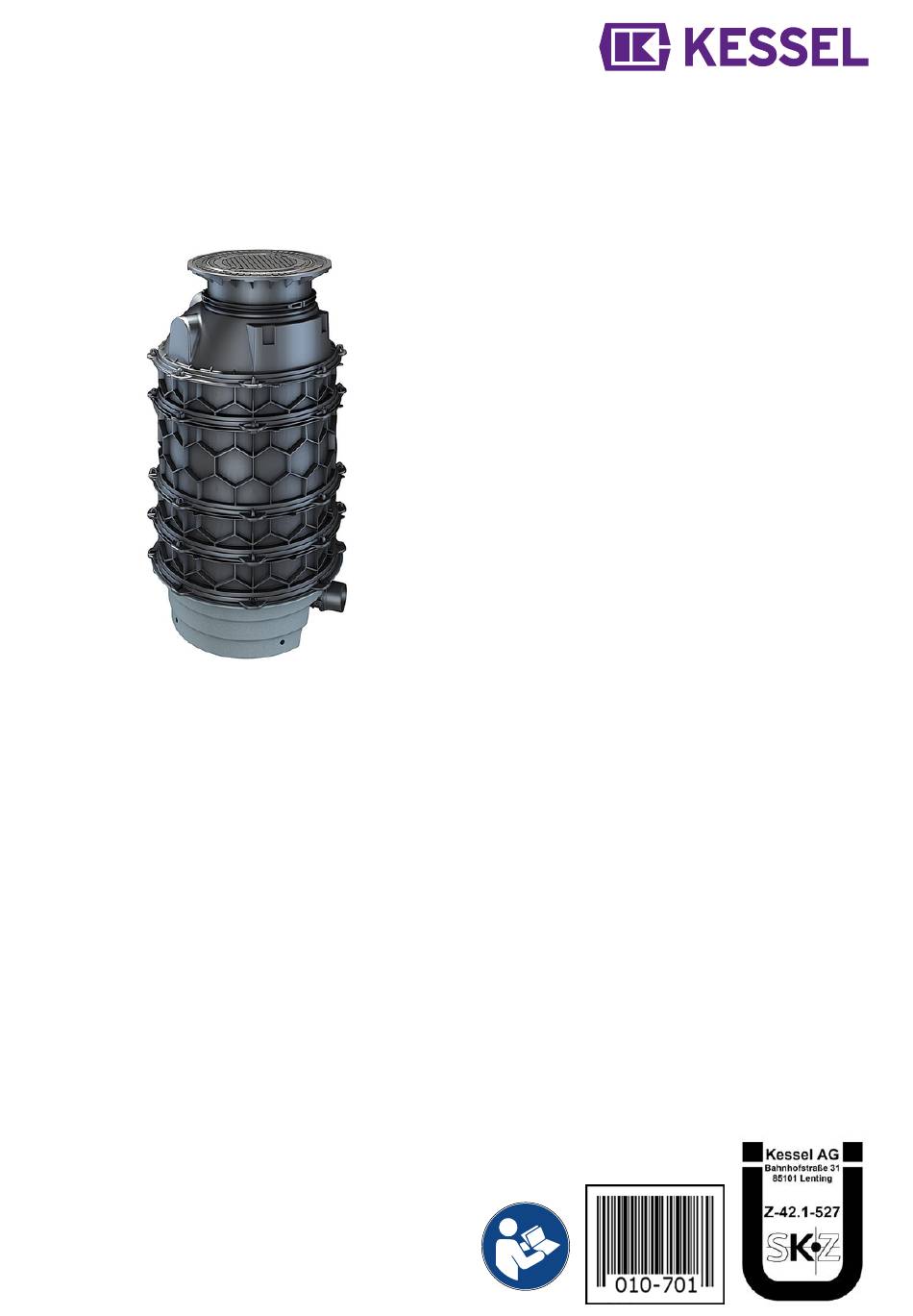

  • Page 1 Technikschacht Technikschacht LW1000 LW1000 Einbau- und Betriebsanleitung Einbau- und Betriebsanleitung Technikschacht LW 1000 / Einbau- und Betriebsanleitung......2 Technikschacht LW 1000 / Einbau- und Betriebsanleitung......2 Engineering chamber LW 1000 / Installation and operating instructions..20 Engineering chamber LW 1000 / Installation and operating instructions..20 Module rehausse LW 1000 / Instructions de pose et d’utilisation....38...
  • Page 2: Table Of Contents

    Liebe Kundin, lieber Kunde, als Premiumhersteller von innovativen Produkten für die Entwässerungstechnik bietet KESSEL ganzheitliche Systemlösun- gen und kundenorientierten Service. Dabei stellen wir höchste Qualitätsstandards und setzen konsequent auf Nachhaltig- keit - nicht nur bei der Herstellung unserer Produkte, sondern auch im Hinblick auf deren langfristigen Betrieb setzen wir uns dafür ein, dass Sie und Ihr Eigentum dauerhaft geschützt sind.
  • Page 3: Hinweise Zu Dieser Anleitung

    Hinweise zu dieser Anleitung Folgende Darstellungskonventionen erleichtern die Orientierung: Darstellung Erläuterung siehe Abbildung 1 Positionsnummer 5 von nebenstehender Abbildung Handlungsschritt in Abbildung Prüfen, ob Handbetrieb aktiviert wurde. Handlungsvoraussetzung OK betätigen. Handlungsschritt Anlage ist betriebsbereit. Handlungsergebnis Querverweis auf Kapitel 2 siehe "Sicherheit", Seite 4 Fettdruck besonders wichtige oder sicherheitsrelevante Information Variante oder Zusatzinformation (z.
  • Page 4: Sicherheit

    Statik für Verkehrssicherheit beachten. Schachtverbau für Lastklasse D erfordert eine Lastverteilplatte aus armier- tem Beton (Ausnahme: bei Standardstraßenaufbau nicht erforderlich). Erforderliche Lastklasse und Statik gemäß Umgebung/Nutzungsbedingungen ermitteln. Entsprechenden Bewehrungsplan bei KESSEL-Hotline anfordern. Personal - Qualifikation Für den Betrieb der Anlage gelten die jeweils gültige Betriebssicherheitsverordnung und die Gefahrstoffverordnung oder nationale Entsprechungen.
  • Page 5: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Die Schachtanlage ist ausschließlich dafür vorgesehen, als Rückstauschacht oder als Aufnahme verschiedener KESSEL Pump- und Hebeanlagen eingesetzt zu werden. Die Voraussetzungen der Baugrube und das anschließende Verfüllen müs- sen den Angaben im Kapitel 4.1 entsprechen (siehe "Geeigneten Aufstellort wählen", Seite 11).
  • Page 6: Aufbau

    2.4.1 Aufbau Nicht in Abbildung Steigkasten (Art.Nr. 860109) 6 / 110 Einbau- und Betriebsanleitung 010-701_02...
  • Page 7 Pos. Bezeichnung Höhe [cm] Art.Nr. Aufsatzstück mit Abdeckplatte 8740181 LW 800, Klasse K3 Aufsatzstück mit Abdeckplatte 8740177 LW 800, Klasse A/L15 Aufsatzstück mit Abdeckplatte 8740175 LW 800, Klasse K3, befliesbar Aufsatzstück mit Abdeckplatte 8740176 LW 800, Klasse K3, mit WU-Flansch Dichtung für Schachtmodul LW 1000 680375 WU-Verlängerungsstück für Schachtmodul...
  • Page 8: Funktionsprinzip

    Funktionsprinzip Pumpfix Aqualift F (Druckleitung über die Rückstauebene hinaus verlegt) Ecolift XL (Druckleitung über die Rückstauebene hinaus verlegt) 8 / 110 Einbau- und Betriebsanleitung 010-701_02...
  • Page 9 Pumpstation Aqualift S Pumpstation Aqualift F/S 010-701_02 Einbau- und Betriebsanleitung 9 / 110...
  • Page 10: Technische Daten

    Technische Daten Allgemeine Angaben Maximale Einbautiefe Minimaler Schachtauf- siehe nebenstehende Zeich- bau (ohne Technikmodul nung (Bodenteil)) Höhe der Zwischenstücke 50/25 cm (hoch/niedrig) Grundwasserbeständigkeit ab Unterkante Bodenteil Abmessungen siehe "Aufbau", Seite 6 Abstand der Steighilfen 25 cm Tragfähigkeit der Steighilfen entspricht EN 13598-2 Material Kunststoff PE (Schacht und Konus),...
  • Page 11: Montage

    Montage Geeigneten Aufstellort wählen Zusammenstellung der Schachtelemente (siehe "Aufbau", Seite 6). Die Beschaffenheit des Untergrunds (Auflage Bodenteil (Technikmodul)) und das seitliche Füllmaterial müssen wie folgt aus- geprägt sein: Sauberkeitsschicht: Ebene ca. 30 cm hohe und verdichtete Schicht Bruchschotter. Sofern gewünscht, Fixierung des Bodenteils mit Magerbeton. Seitliches Füllmaterial: Ringförmig umlaufend ca.
  • Page 12: Pumpfix Duo

    4.3.1 Pumpfix Duo Zulauf (1) anschließen. Auslauf (2) anschließen. 4.3.2 Ecolift XL Verlegung der Druckleitung über die Rückstauebene hinaus Zulauf (1) anschließen. Auslauf (2) anschließen. Druckleitung anschließen. Verlegung der Druckleitung direkt in die Kanalleitung Kanalleitung L1 [cm] L2 [cm] DN100 DN125 21,5 33,5...
  • Page 13: Pumpstation Aqualift F - Trockene Aufstellung

    4.3.3 Pumpstation Aqualift F - Trockene Aufstellung Zulauf (1) anschließen. Druckleitung (2) anschließen. 4.3.4 Pumpstation Aqualift S - Nasse Aufstellung Zulauf (1) anschließen. Druckleitung (2) anschließen. 010-701_02 Einbau- und Betriebsanleitung 13 / 110...
  • Page 14: Pumpstation Aqualift F/S - Nasse Aufstellung

    4.3.5 Pumpstation Aqualift F/S - Nasse Aufstellung Zulauf (1) anschließen. Druckleitung (2) anschließen. Schachtsystem montieren Luftdichte Verpackung der Dichtung erst unmittelbar vor der Montage entfernen! Dichtung (1) fettfrei auf die Aufnahmenut des Bodenteils (bzw. Zwischenstücks) auflegen. Mit einem Gummihammer die Dichtung an vier gleichmä- ßig verteilten Punkten (A), (B), (C) und (D) in die Aufnah- menut hineinklopfen.
  • Page 15 Oberseite der Dichtung (2) leicht einfetten. Zwischenstück oder Konus aufsetzen. Dabei sicherstellen, dass dieses/dieser nach der Kodie- rung ausgerichtet ist. Kodierung: Die Aussparung (1) des oberen Elementes muss auf den Dorn (3) des unteren Elements aufgesetzt werden. Sicherstellen, dass sich die Steighilfen übereinander befinden.
  • Page 16 Aufsatzstück (2) einsetzen. Ggf. Aufsatzstück kürzen, wie nachstehend beschrieben. Aufsatzstück ausrichten Kessel Aufsatzstücke sind grundsätzlich neigbar. Das lichte Weite 600 Aufsatzstück (A) kann um 5° und das lichte Weite 800 Aufsatzstück (B) kann um 3° geneigt werden um es den örtlichen Gegebenheiten anzupassen.
  • Page 17: Elektrische Leitungen Verlegen

    Aufsatzstück kürzen (optional) Rundherum so anzeichnen, dass das Aufsatzstück (1) mindestens 10 cm in das WU-Verlängerungsstück (2) hineinragt. Mit Stichsäge (15°) ablängen. Kanten entgraten. Fliesen auf Abdeckplatte kleben Den Fliesenkleber (auf MS-Polymerbasis) auf die Fliesen auftragen, Menge und Dicke des Klebers je nach Stärke der Flie- sen wählen.
  • Page 18: Baugrube Verfüllen

    Beton (Ausnahme: bei Standardstra- ßenaufbau nicht erforderlich). Erforderliche Lastklasse und Statik gemäß Umgebung/Nutzungsbedingungen ermitteln. Entsprechenden Bewehrungsplan bei KESSEL- Hotline anfordern. Grube mit Bruchschotter (0-16mm Durchmesser), 50 cm umlaufend auffüllen, dabei alle 30 cm das Füllmaterial fachgerecht auf 97% Dpr verdichten (z. B. Rüttelplatte).
  • Page 19 Berührende Bodenplatte Unter der Bodenplatte ist im Schachtbereich eine ca. 5 cm dicke Styroporschicht mit einem Überstand von etwa 20 cm vorzusehen, damit mögliche Setzungen der Bodenplatte nicht zu großen Vertikallasten im Schacht führen. Der Schacht könnte sonst ggf. wie ein Pfahl wirken. Der Schachtaufbau ist so auszuführen, dass sich die Sty- roporplatte auf Höhe des höhenverstellbaren Aufsatzstück befindet.
